屏驱MCU越来越火，国内MCU老将迎来“芯”机遇

你们的屏驱MCU能满足低功耗要求？

能保证开发技术支持和长期供货要求吗？

2022年夏天，MCU原厂广东华芯微特集成电路有限公司（以下简称：华芯微特）来了个新询单。该客户是国内小家电头部企业，正研发一款炒菜机新品。在方案验证过程中，发现此前选用的屏驱MCU达不到功耗要求，在分别使用了两家国内外知名MCU厂家产品后，功耗结果均不如意。且在沟通过程中，同时发现对方的技术支持配合度也不高。于是，循着市场口碑，找上了华芯微特。

“能！”华芯微特工程师以肯定的回答及后续一系列方案支持及产品验证结果拿下了这一用户订单。

最终，该炒菜机客户在方案中采用了华芯微特屏驱系列MCU——SWM32SRET6，该产品达到了炒菜机的能效考核需求，顺利通过了各项产品认证。华芯微特在开发及供货过程中提供了充分的技术和产能支持，保证了客户产品开发周期和出货不受影响。

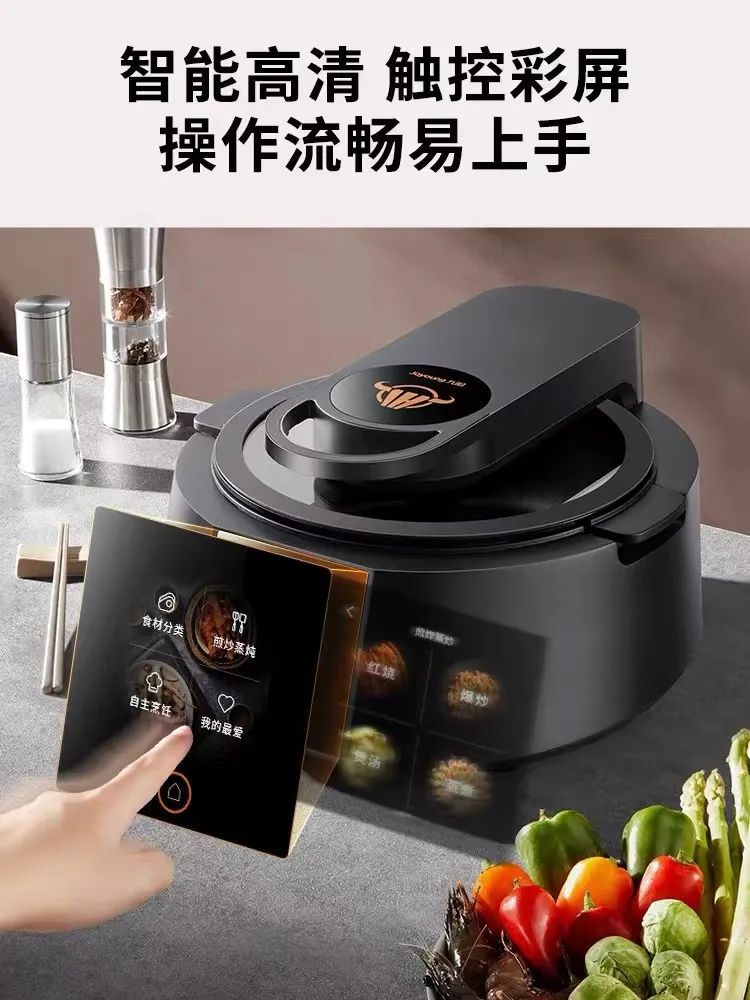

图：该炒菜机采用华芯微特屏驱MCU—SWM32SRET6

这是屏驱MCU在新型家电产品场景应用下的一个案例。近年来，各行业的智能化升级使得屏幕的应用范围大大扩张，功能也有所升级。在这种趋势下，驱动屏幕显示的核心部件MCU的应用也随之大火。

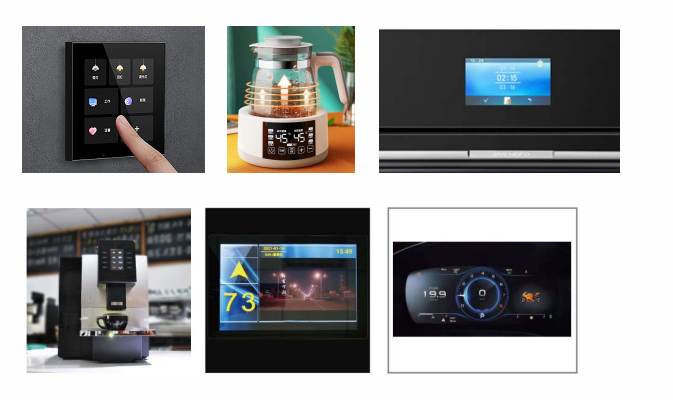

图：部分屏驱MCU的应用

新趋势下，屏驱MCU应用也在面临着新的挑战，MCU原厂该如何解决客户面临的新问题，在蓬勃发展的新兴市场中分得一杯羹呢？华芯微特在屏驱市场中布局完善，面对这一市场有自己创新而独特的答案。

屏驱MCU，是指应用于电子产品配套屏幕显示领域的MCU，在屏幕电子系统中，主要发挥“大脑”功能，控制关键信息的显示。

传统的屏驱MCU常见应用于洗衣机、空调、空调面板、仪器仪表等人机交互界面显示场景中，通常是以段码的形式显示设备运转的时间、温度、测量结果等简单运行数据，随着人机交互需求丰富化，智能家居设备、摩托车、电动车等产品也逐步增加了屏幕显示功能，段码显示的方式也升级为显色内容更为丰富的TFT-LCD图形交互显示，以更丰富的颜色和生动的图像形式展示运行参数信息，甚至以屏幕操控代替部分机械按键功能。

终端电子产品的多元化及多维度信息的显示为屏驱MCU产品的应用增加了新挑战，这主要体现在三方面：

第一，在性能方面，多维信息的显示使得屏幕尺寸向更大的方向发展，为清晰显示信息，屏幕的分辨率的要求也在提高。且屏幕显示的元素不仅是数据，部分产品还新增了图像显示，开机动画显示，对信息还有即时反馈需求，如电动车应用中，屏幕中的电量显示类似手机，低电量和高电量的颜色不一，显示区域也不同，需阶段性变换，有的会支持显示多种不同风格的仪表盘；在测亩仪中，屏幕显示的信息多元，现场图像、测量数据等环境数据要即时显示。这些对屏驱MCU的接口数据能力和产品性能都是不小的挑战。

第二，在成本上，产品的功能复杂了，低功耗和运行发热量的要求也更为严苛，如何保持产品性能和成本之间的微妙平衡也很考验原厂的产品设计能力。以上文提及的炒菜机为例，炒菜机属于家用电器中一员，家用电器有严格的能效等级分布考核，产品待机和工作功耗都需保持在特定范围之内，在新增屏幕或升级屏幕性能之后，屏驱MCU也需同时将新增电子系统的功耗控制尽可能低，才能通过产品特定等级的能效考核。

第三，在产品尺寸上，新型的应用也为屏驱MCU带来应用空间的挑战。常见的产品配套屏幕多在2寸-7寸之间，留给搭载MCU的PCB板的空间小，这要求屏驱MCU在芯片工艺和集成化设计需要充分衡量实际应用中不同场景的需求。

多重挑战提升了屏驱MCU市场的准入门槛。不过对于早在2014年就进军MCU产业的老将华芯微特来说，这些难题已被各个击破。近年来，针对屏驱市场，华芯微特研发并量产了分别采用ARM® Cortex®-M0、Cortex®-M4、Cortex®-M33内核的SWM19S、SWM32S、SWM34S三大系列MCU。

SWM19S、SWM32S两大系列屏驱MCU凭借超高的性价比，早已成为中小尺寸TFT-LCD屏驱应用中的“明星”级应用，在86盒子、家用电器、呼吸机、电动车、读卡器、智能照明模块中得到广泛应用。

2021年9月，华芯微特再推最新产品SWM34S系列MCU，SWM34S是一款基于ARM Cortex-M33的32位微控制器，具有高性能、低功耗、代码密度大等特性，适用于液晶屏驱动、工业控制、白色家电、电机驱动等多个应用领域。

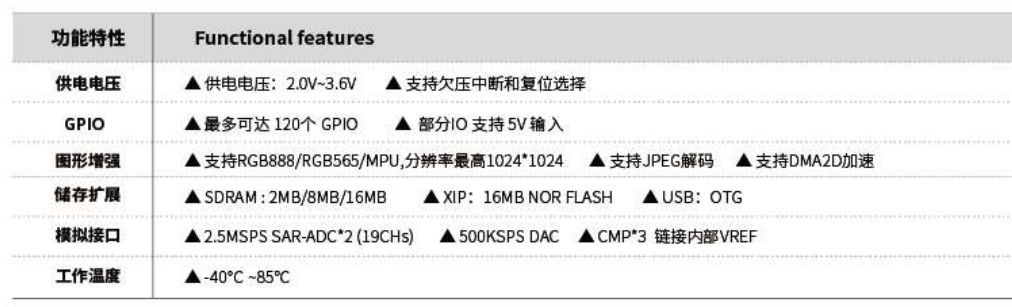

图：SWM34S 功能特性

在屏驱MCU赛道，SWM34S系列产品有四大优势，直面当前终端产品的应用挑战：

1、采用ARM Cortex-M33内核，最高工作频率 150MHz，可满足2-7寸TFT显示屏最高1024*1024分辨率显示需求，MCU的参数阈值设置更为宽广，可适应不同场景下的产品应用；

2、接口丰富，配置JPEG硬件解码器，可精准并快速显示图像信息，响应屏幕即时显示需求；

3、集成度高；带SDRAM，这在实际应用中可节省了系统的布线工作，缩小了板块面积，并降低产品成本，同时大幅提高PCB布板方面EMC相关设计的便利程度；

4、开发环境与服务完善；经过多年的发展，华芯微特可提供涵盖应用文档、烧录工具、参考设计等产品应用工具，生态成熟，可为开发工程师提供从选型到方案落地的全流程支持服务。

凭借这些优势，SWM34S系列正成为屏驱MCU市场的下一应用“明星”。值得注意的是，SWM34S已经在电动助力车中率先落地，解决了该领域客户的产品困境。

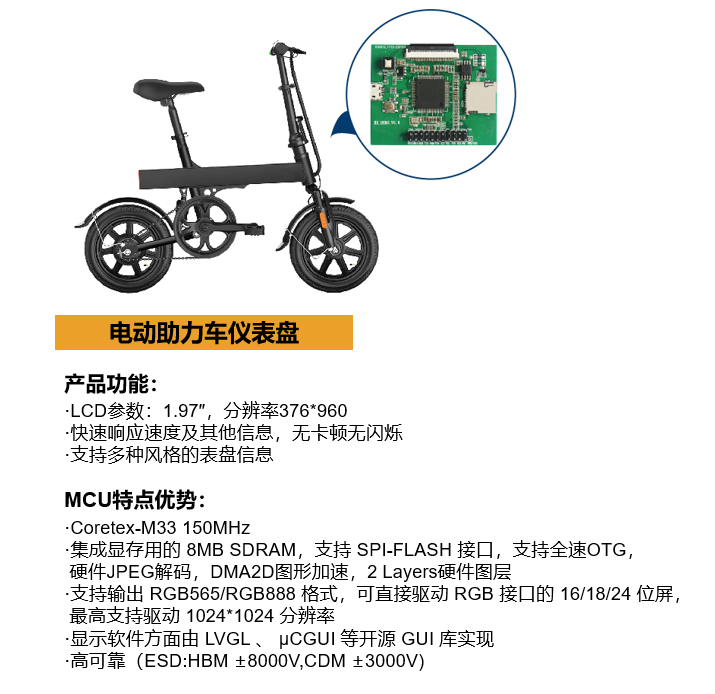

图：华芯微特电动助力车屏驱方案

据了解，电动助力车主要流行于欧洲市场，客户遇到的最大难题是：夏日里，当地用户使用电动助力车出门时，会遇到电动车显示屏幕因屏驱MCU在高温下失灵而不再显示电量等运行信息的情况。这是屏驱MCU从传统温度相对稳定的室内使用场景中出走“温度变化大的户外”而产生的新烦恼。

该客户评估了几家国内外知名品牌的屏驱MCU应用方案，综合高温应用场景和自定义产品显示等需求，最终选择了华芯微特SWM34S系列产品。客户表示：“近两年电动助力车在欧洲很受欢迎，客户对产品的体验要求颇高，SWM34S芯片工作温度为-40℃~85℃（部分型号支持105度），片内集成SDRAM，功耗较低，应用灵活，可以满足我们屏幕方案的需求，另外，原厂还能提供全面的技术支持，缩短了我们产品的开发周期，并能保障我们的持续出货需求。”

华芯微特表示，未来，SWM34S还将应用于咖啡机、微波炉、饮水机、扫地机、洗地机、洗衣机、手持POS机、电动车仪表、呼吸机、生命检测仪等交互界面中，满足中小型屏幕客户丰富的应用需求。

在终端智能化趋势下，屏驱MCU前景可期。芯师爷认为，华芯微特在经过数年的市场和技术的探索，凭借对终端应用市场的了解、完善的产品布局和成熟的客户服务流程，正逐步将这一市场机遇转变成商业应用，很好地解决了中小企业因产品性能和成本“想用而不敢用”屏幕的困境。

华芯微特在屏驱MCU市场的进展也是中国芯片企业以满足细分领域市场需求，逐步占据市场份额，最终在海外巨头围绕的芯片市场中占有一席之地的又一例证。华芯微特的MCU版图还在继续，这家面向屏驱、电机、家电等细分领域的中国芯企未来将如何走出更广阔的天地，值得市场拭目以待。

华芯微特是一家由留美归国资深技术团队创立的中国芯片设计公司，是国家高新技术企业。2014年进军MCU产业，专注于32位MCU研发设计，并针对细分市场提供参考解决方案。

华芯微特研发实力雄厚，核心技术团队均具有十年以上的芯片设计从业经验。在MCU架构存储、低功耗、AD、POWER、ESD 等方面，具有丰富的实战积累和扎实的理论知识。

华芯微特基于ARM® Cortex®-M0、Cortex®-M4、Cortex®-M33内核，面向电机控制、TFT-LCD控制、白色家电、智能控制和工控仪表等领域，推出了多个系列的MCU产品。芯片的可靠性、稳定性等均具备突出性能，拥有自主知识产权超过100件。

华芯微特将保持“中国心·世界芯”的价值理念，助力中国智造！
