偏振：古老却依然很新鲜

文章来源：中国激光杂志社

作者：传承辟新的

作者| 西安电子科技大学 邵晓鹏教授

Polarization，在雷达领域称之为“极化”，在光学领域则被叫做“偏振”。这个自从波动光学建立以来就产生的名词，大家耳熟能详，但真能说出其内涵的人肯定不占多数，尽管在物理课上学习了很多偏振相关的知识。

那么，偏振到底是什么？偏振是不是很重要？我们能用偏振干什么？起步很早的偏振成像遇到了哪些问题？偏振成像的前景怎么样？

1

漫长的偏振历史

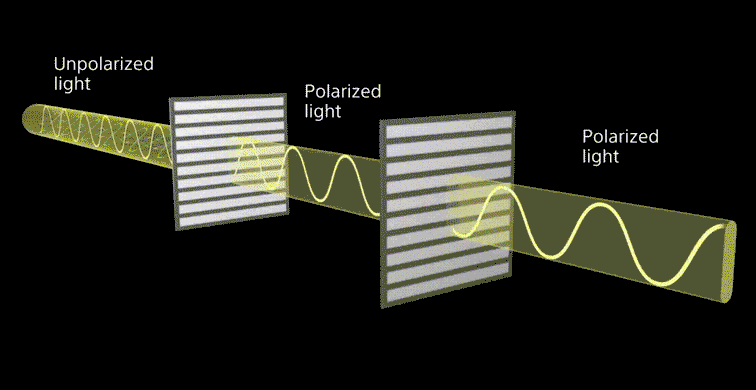

左图为双折射现象，右图为光的偏振特性

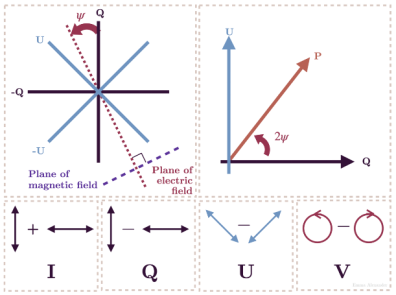

由于偏振是波动光学的特性，需要用波动方程来描述，导致在实际测量、描述、应用计算中过于繁琐，很难用。于是，天才数学家斯托克斯于1852年提出了著名的 Stoke向量来描述偏振光，使得偏振变得简洁明了。你看，用四个参量S0、S1、S2、S3（也常用I、Q、U、V表示）组成4×1的列向量来确定光波的偏振态，比起复杂的波动函数简单多了。我们不禁感叹，数学太重要了！

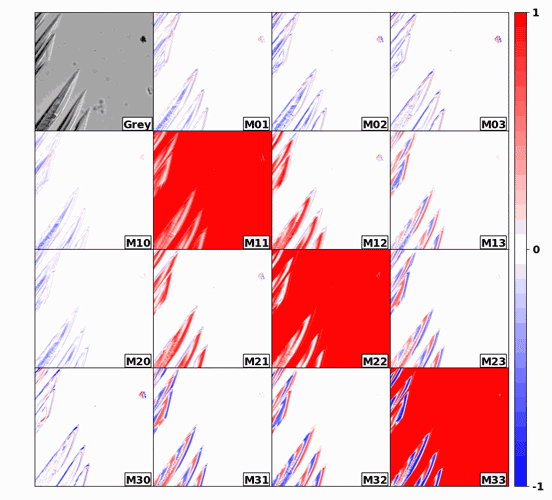

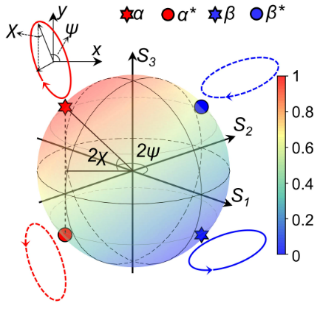

这才刚刚起步。1892年，庞加莱提出了能够直观描述偏振态的Poincaré球表示法，1941年，琼斯引入Jones向量来描述，但该方法具有一定局限性，其只适用于完全偏振光，若想对于部分偏振光或非偏光进行计算，则需使用穆勒矩阵。Mueller矩阵由美国物理学家穆勒于1943年提出，用于表示斯托克斯矢量之间的变换，矩阵由4×4共16个参量构成。对于一般介质，通常各个穆勒矩阵元都具有特定的物理意义。无论是Stokes向量还是Mueller矩阵，都能够很好地描述偏振特性，在偏振成像中也扮演着重要角色。

以上是对偏振的“古老”回顾，那为何又说偏振很新鲜呢？原以为量子在中国铺天盖地轰轰烈烈地开花结果的我们发现，3D电影、偏振摄影、液晶显示、墨镜……都是偏振的。不是说好的量子吗？怎么看到的大部分都是偏振呢？

2

“无所不能”的偏振

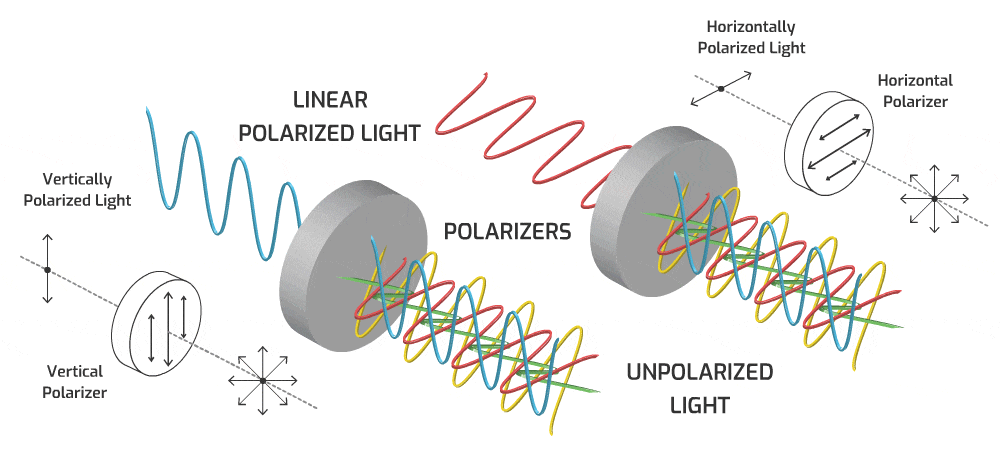

首先，我们来看看偏振特性。根据偏振方向的不同，可以分为线偏振光、圆偏振光和椭圆偏振光。一般的，光的偏振程度可以根据偏振光强占总光强的比例分为非偏振光、部分偏振光和完全偏振光。偏振度和偏振角则是描述偏振特性的两个重要参量。

线偏振光

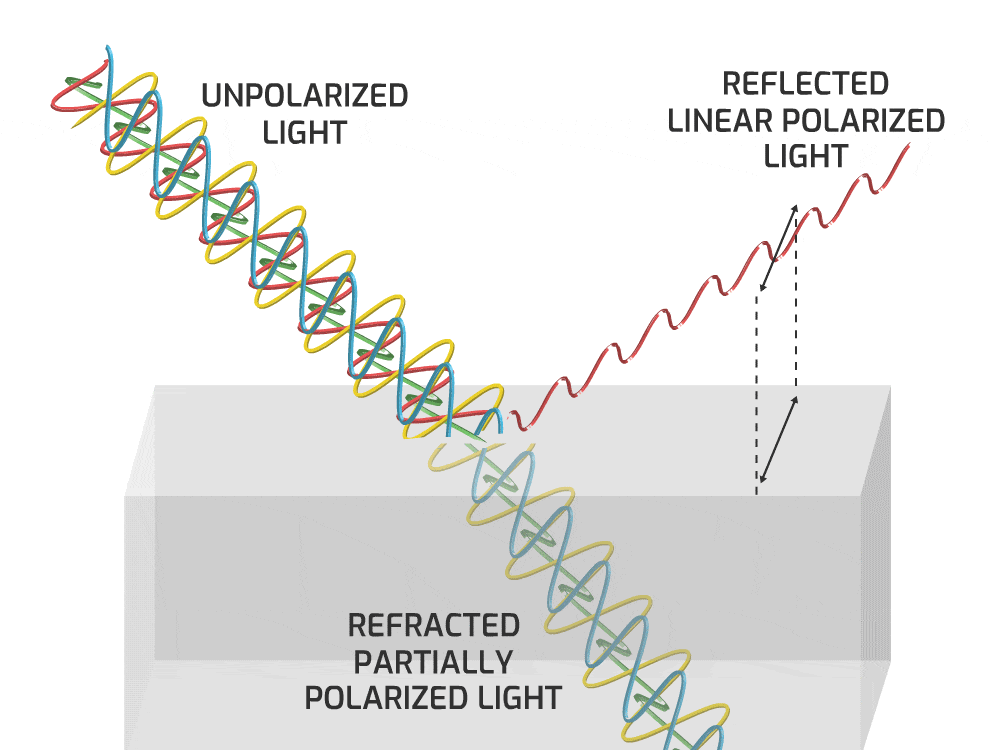

自然光一般认为是非偏振光，但是经过物体表面反射后，在正交方向上会产生强度差异性，从而出现偏振特性。红外偏振特性是由于物体自身发出的红外辐射遵从菲涅尔定律，从而产生偏振特性，这是偏振成像的主要依据。同时，光的偏振与物质特性有关，据此，我们可以利用该特征进行物质分类和识别。

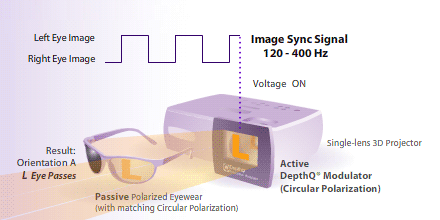

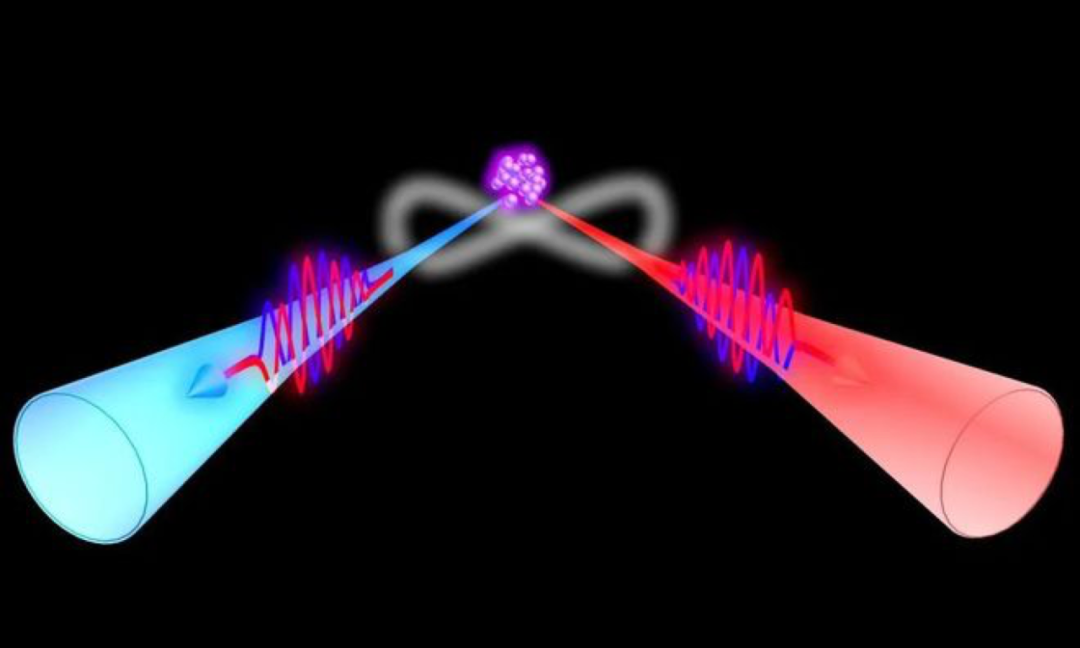

正是偏振的这些特点，它可以用在液晶显示、3D电影、导航、材质判别、光通信和量子态的判别等。这里简单介绍一下量子与偏振的关系。量子纠缠是一种纯粹发生于量子系统的现象；在经典力学里，找不到类似的现象。1964年，贝尔提出了这样一个实验：让两个纠缠的光子分别经过两个偏振片，然后在中央汇合，从而可以从宏观上用偏振观测到量子纠缠，这就是量子离不开偏振的原因。

接下来，我们重点讲一讲“无所不能”的偏振成像。一提起偏振成像，大家马上想到的就是去雾、去镜面反射、水下成像和伪装识别等，近几年又兴起了偏振三维成像，偏振成像从地面到太空，从大气到海洋，从工业到医疗，几乎渗透到了每一个行业和领域。但是，当你问起偏振成像的用户体验时，就会有“买家秀”和“卖家秀”的那种味道了，好听一点就是：“有些时候确实能管点用。”这是为什么呢？

偏振之所以这么能干是因为它自身的物理属性，物质偏振特性的不同会导致探测信息的差异性，这是其最本质的原因。这听起来很美啊，为什么还会有“买家秀”的吐槽呢？因为偏振虽然是光的一种特性，但这种特性表现得并不明显，我们必须通过一些光学器件才能够观察到它，探测手段也都是间接手段。特别是，偏振是借助于强度探测间接、且偏振特性的差异性太小，偏振片的能量损失也会导致信噪比严重下降。

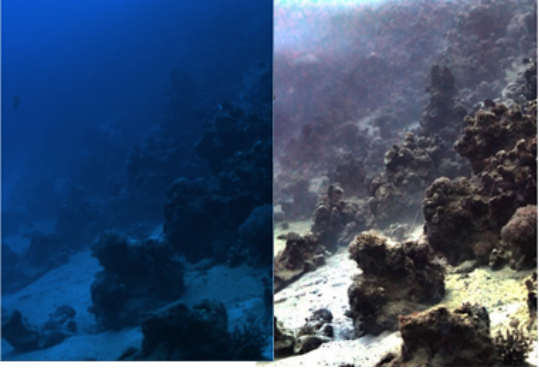

偏振去雾是最早活跃在舞台上的技术，到现在仍然是很有限地应用。为什么偏振能去雾？这是因为目标信息光与背景散射光存在偏振差异性，如果能比较准确地估算出背景散射光强度的分布，就可以利用偏振差异性实现高清晰透雾霾成像。这本质上是传输介质与目标的偏振特性不同，水下偏振成像同理。

听起来很合理，可是为什么偏振去雾没有得到广泛应用呢？甚至很多时候，偏振去雾的结果为什么不如暗通道等信号处理方法呢？水下偏振成像也是喊了很多年，雷声大、雨点小，研究的多、应用的少。

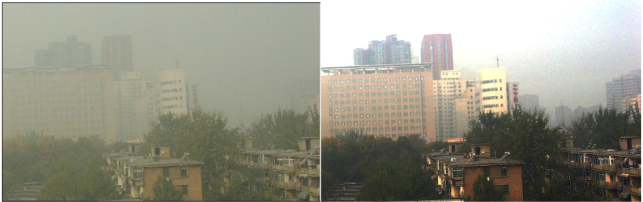

偏振去雾成像[Liu F, Applied Optics, 2015, 51(27)]

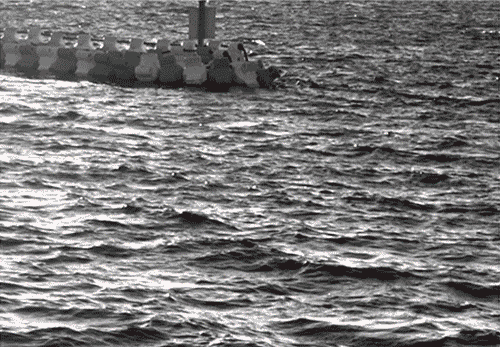

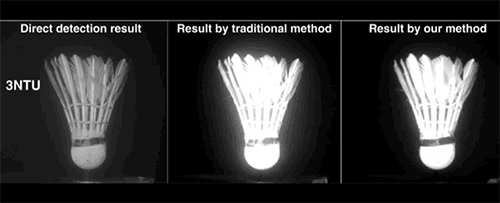

还有去反射光成像的案例。海面上经常有鱼鳞光反射，湖面反射的太阳光也很强，汽车前挡风玻璃的镜面反射经常导致监控失效，去除这种反射光比较有效的办法是偏振成像，就是利用偏振的共模抑制特性消除反射光。可是，我们做实验的时候，经常发现用偏振难以彻底消除反射光，尤其是汽车的前挡风玻璃，贴了车膜之后，转了半天偏振片，还是看不到车内的情况。

偏振目标探测同样有问题，它通过求解场景中目标物自身的偏振度和偏振角等偏振特性的真值来判断物体本身的材质和属性等。物理上确实是那么回事，但是真正做实验的时候，恐怕场景复杂时识别率也不会很高。这又是怎么回事？在医学领域中，也经常看到偏振成像的影子，癌细胞的偏振特性与普通细胞不一样，Mueller矩阵的引入能辨识癌细胞。但，这些还处在研究阶段。

偏振探测

以上这些都是利用偏振特性差异性做的几类工作，从物理原理上来看，都没有问题，但应用时却发现似是而非。我们来深度分析其中的原因。

前面已经提到偏振特性不够显著是造成偏振成像的主要原因之一，况且偏振只能间接探测。问题就出在这里，进行偏振测量时离不开偏振器件，这些偏振器件要么加在镜头上，要么镀在探测器像元上，最终造成的结果都是能量损失，大多时候偏振探测的能量利用效率只有20-30%，甚至更低。这必然造成信噪比严重下降，使得本来就特征不太明显的偏振信息沉入了噪声的汪洋之中。

再进一步分析，上面所说的偏振成像应用其实还是处在原来维度处理问题，并没有借助于偏振度和偏振角之类的信息提升维度。我们能不能认为这实际上是在低维度徘徊呢？

回答这个问题之前，再看一个偏振与人工智能结合的例子。做出全球第一款商用偏振图像传感器的Sony公司研发人员M.Kato说：“我也认同偏振图像传感器和人工智能是非常好的搭配，因为这样能够获取更多的光信息，原理上可以提升识别精度。我们曾利用多种传感器+深度学习技术比较人、车辆、透明瓶等物体的识别率，发现在测试环境中，无论什么情况下，都是偏振图像传感器的识别率更高。”这是不是在告诉我们：偏振这个实际上比单独的强度探测高一个维度的物理量，如果还是把它按照低维度使用，效果不会好到哪里去？

就像“自杀螺旋”：当把一只蚂蚁放在一张白纸上，用圆珠笔在蚂蚁周围圈出一个圈包围它，此时，你会惊奇地发现，每当蚂蚁接近圆圈时，它会迅速的回避用笔圈出来的线，之后，便会呈现无脑在圈内打转的情况，如果蚂蚁一直找不到圆圈的出口，就会一直在圆圈中无限循环，直到累死。如果偏振成像不走出这个“自杀螺旋”，一直停留在低维空间，就很难有出路。

幸好，科学家们实现了偏振成像高维度应用——偏振三维成像。它的原理其实很简单，通过偏振度和偏振角的信息解译出物体的三维形貌。看到没？偏振度和偏振角都属于高维度信息，利用这个高维度信息经过变换推演至空间的另一个维度，变成了相对深度信息，这其实是保持了偏振成像的高维度特性。需要注意的是：由偏振三维成像解译出来的“深度”是相对值，只有提供了物体的距离信息，才能计算出实际的物理深度。

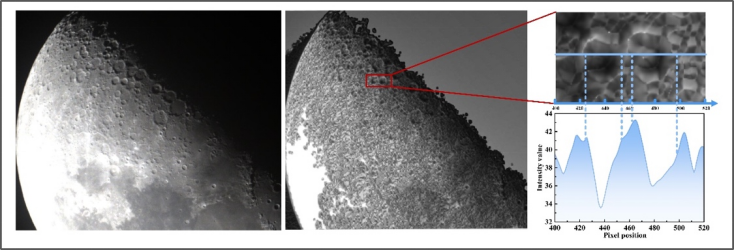

最有意思的是，偏振三维成像的精度竟然能达到10-5这个量级，这是一般只能在3-5 m范围内发挥作用、只有厘米级精度的光场相机遥不可及的。我在第一篇文章里说过：几何光学成像“一般能达到的精度为10-2至10-3数量级，难以实现10-5到10-6这样数量级精度的跨越”。光场相机超过5 m之后几乎不能谈精度问题，而用偏振相机做100 m距离拍摄人脸，重建精度可达2 mm。甚至，我们用单个偏振相机拍摄36000 km外的月亮，竟然也能重建出环形山的三维形貌，这是其他光学成像方法无法做到的事情！

人脸偏振三维成像[Han P, Optics and Lasers in Engineering, 2022, 151:106925]

这件事再次证明：即使你已经跨出了升往高维度空间的那一步，但你的思维如果还停留在“自杀螺旋”的低维度层次，依然无法欣赏到高维度空间的巅峰之美。

3

偏振探测器——偏振成像走向广阔市场的钥匙！

偏振成像的方法主要可以分为：分时的旋转偏振片法、多孔径偏振成像和直接利用偏振探测器成像。

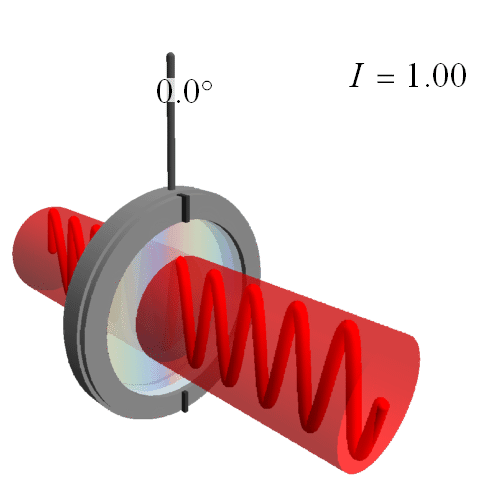

旋转偏振片的方法出现的最早，因为摄影中经常会采用偏振片抑制水面的反射光、压低天空背景，会使相片色彩和层次感更强，所以，在相机镜头前加上偏振片，分别按照0°、45°、90°和135°角进行拍摄四次，就可以获得所需要的偏振信息。很显然，这种方法非常简单，成本低，易操作。但这种方法实际上采用的是以时间换空间的方法，时间分辨率差，只适用于静态场景拍摄。

分时的旋转偏振片法

偏振摄影

多孔径偏振成像是利用4个相机共视场，每个相机镜头上固定放置0°、45°、90°和135°偏振片，是一种空间换空间的方法。这种方法成本偏高，对4个相机的共孔径机械安装要求比较高，同时对4个相机的拍摄同步触发也有很高的要求。优点是不仅适用于静态场景，而且可以搭载在动态平台上。我们研制的偏振三维成像的卫星载荷就采用了这种方式。

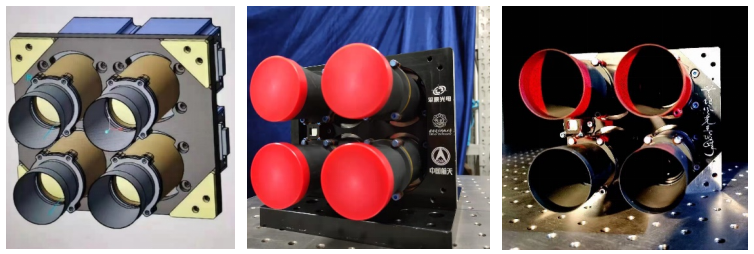

偏振三维卫星载荷

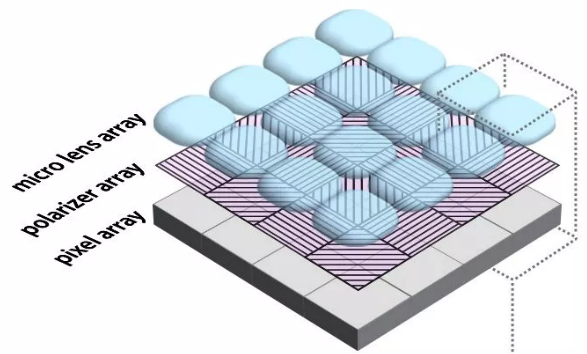

利用专用的偏振探测器做偏振成像是研究人员梦寐以求的，因为专业偏振探测器可以跟普通的CCD、CMOS一样使用，只需要加一个光学镜头就可以直接工作了。这实际上也是一种空间换空间的方法，因为图像传感器中每4个像素合并为一组，每个像素分别镀了0°、45°、90°和135°的偏振膜，牺牲了空间分辨率。显然，这种方法是最佳的一种应用模式，而关键问题是偏振探测器。前几年，国内外出现了很多这方面的研究，直到2017年下半年，Sony出品了全球第一款商用级别的偏振图像传感器，拉开了偏振成像进入应用的序幕。

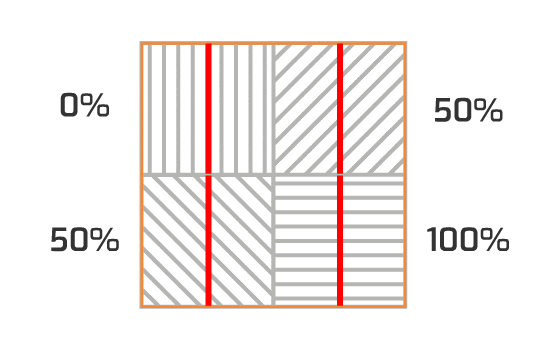

分焦平面偏振探测

故事讲到这里是不是已经很让人振奋了？理想是丰满的，但现实比较“骨感”，主要有两个原因：（1）偏振探测器太贵了，目前只有一种探测器，没得选择，并且，没有国产的偏振探测器；（2）偏振成像的应用认可度低，甚至连Sony自己都不知道到底具体可以用到哪些地方。

没有廉价的偏振探测器，很难大范围推广偏振应用；同样，偏振成像如果不能很好地解决实际应用问题，用户不认可，推广也很艰难。

那么，偏振探测器是不是真的很难？难，其实也不难。

偏振探测器首先是有足够高的消光比，才能够有足够的能量进入到探测单元，保证信噪比。同时，还需要克服透光率与消光比的相互制约。

从工艺稳定性和可靠性的角度出发，采用氧化膜填充偏振片的超薄金属板间隙，但该方法造成消光比和透光率相互制约。理论上，只要使偏振片的宽度和间隙远远小于光的波长（即更细的光栅和更窄的间隙），就能提高性能，但是金属加工技术无法满足。如果利用氧化膜填充，光经过氧化膜后，波长变短，需要进一步缩小偏振片的宽度和间隙。Sony公司将偏振片的间隙变成空气层的气隙结构，解决了相互制约的问题，但加工精度、气隙结构的稳定性和可靠性还存在挑战。这是我们能够看到的关于偏振探测器的报道。

这些都是从技术层面讲的，但真正难的不是技术，是市场。只有应用前景好，厂商才愿意去投资生产偏振探测器，这恰恰又回到了技术，那就是偏振成像技术需要能够真正解决问题。

4

偏振成像的未来是什么？

人类是生活在低维度世界里的生物，只有极少数人能理解高维度空间。正是因为人类缺少对高维度空间的认知和理解，而光电成像实际上是高维度数据的维度坍塌，变成了人类“熟悉”的二维模式——图像，造成了即使我们获得了高维度的数据，却在低维度空间里看它的各种映射，就像瞎子摸象。

这个问题拓展到人工智能的领域，亦是如此。目前，深度学习的样本空间多为图像，即使是三维点云，也将深度信息映射为二维图像的灰度，这种维度坍塌造成的结果是与人类认知世界的实际模式相异，所以，目前的人工智能只能处理二维数据，三维点云输入到模型中后，变成了一个二维空间的映射，当然识别率会下降，原因就是维度没有充分利用。

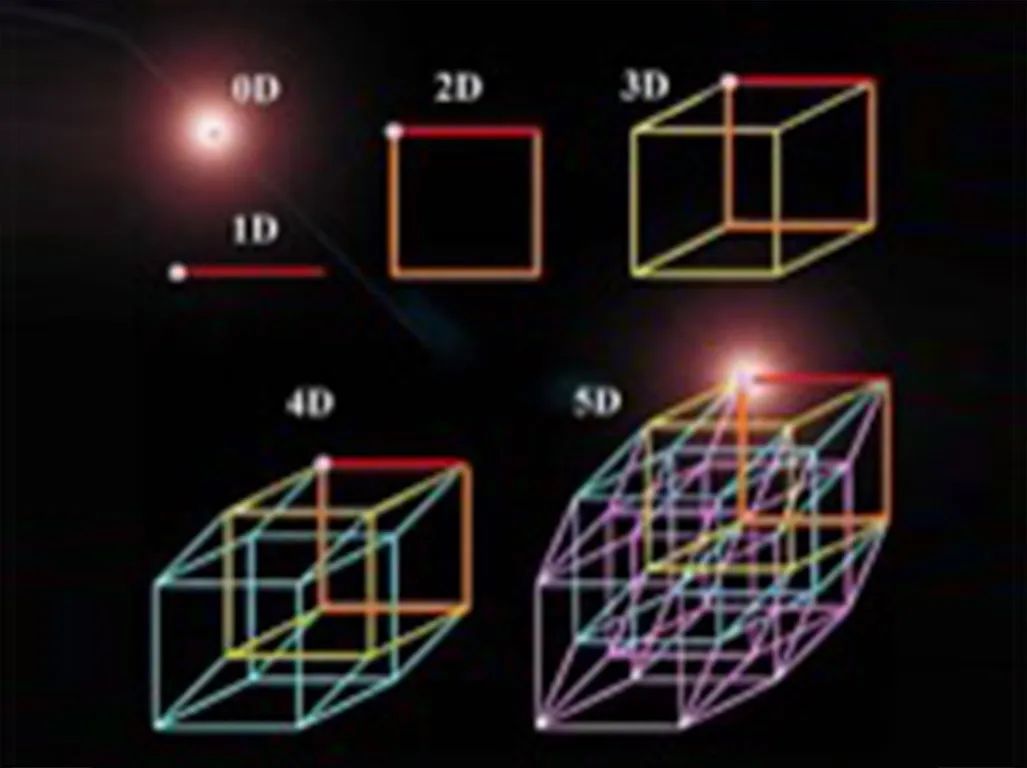

高维空间

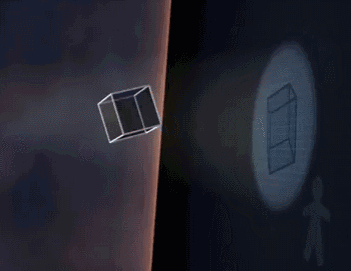

“瞎子摸象”

计算光学成像是升维的过程，偏振成像也是如此，是在光场中引入了偏振这个维度。但我认为任何见到偏振成像的人都是在通过若干二维的映射空间来试图理解偏振，这实际上是人类自身的不足，难以解决。

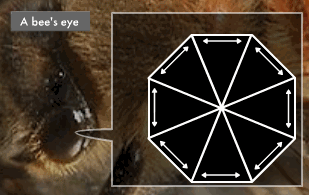

人类有眼睛可以看世界，有耳朵可以听声音，有鼻子可以嗅气味，还有耳蜗能感知惯性，平衡身体，但人类没有蜜蜂、蜘蛛和章鱼等感知偏振的本领，也不能像蛇一样感知红外，更不能像雄鹰一样在万米高空看到地面上的老鼠。我们不能感知偏振这类高级玩意儿，以至于我们一谈起偏振，就有点蒙圈。人类一旦陷入低维度世界，就变得像蚂蚁看人类，也容易陷入“自杀螺旋”。

偏振成像这个升维的过程从理论上来讲，在低维度空间里得不到的东西，其实可以借助偏振的信息“看”得到。可是，我们在处理很多问题的时候习惯把高维的东西投影到低维，变成熟悉的东西，比如图像。处理偏振图像也是如此思维，将偏振信息向不同低维度投影，降维成一般图像使用，硬是把一个“白天鹅”变成了“丑小鸭”。

对于偏振来讲，一定要把偏振度和偏振角这两个信息用好。前面讲的偏振应用，去雾、去反射光和偏振目标探测基本上只用了偏振度这个信息，偏振角几乎没有用到；只有在偏振三维成像中这两个量都用到了，并且没有降维。从另外一个角度看，去雾、去反射光和偏振目标探测等应用必须要发挥偏振角这个量的作用，达到升维的目的，才能更好地解决问题。

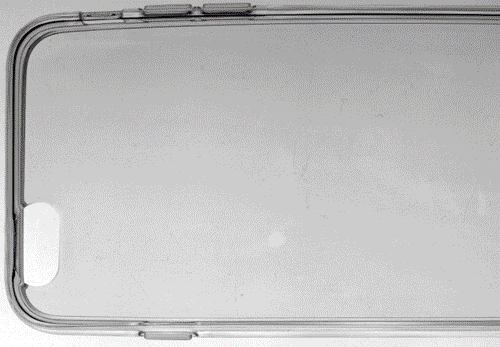

利用偏振角进行应力检测

卫星遥感

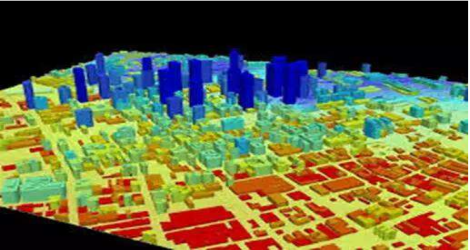

三维遥感技术对地观测
