【专利解密】江苏润石打造国际一流模拟芯片

【嘉勤点评】江苏润石的芯片测试专利，通过利用所读取的成品测试数据与当前对芯片主电路模块成品测试时的当前成品测试数据进行所需的测试处理，能有效支持乱序测试，提高测试的效率，降低测试成本，安全可靠。

集微网消息，江苏润石近日通过车用IC可靠度认证，标志着润石按照国际标准建立起车规级别的品质管控体系。由于车规级认证测试包含多个流程，江苏润石要想达到指标要求必须严格把控各环节的测试。

芯片的生产过程中需要经过多次测试，在成品测试时，芯片已经通过封装成为一颗颗无序的独立个体，若要将不同机台分别测试得到的数据建立起联系，只能将芯片按照既定的先后顺序在不同的测试机台之间依次进行测试及转移，这样需要额外的自动化转移设备并且会极大地增加测试时间。同时对于芯片的温度等特性参数，一般需要将多机台测试数据进行综合计算和对比分析，成品测试的效率极低并且所需的设备成本和时间成本极高。

为此，江苏润石于2021年12月17日申请了一项名为“支持乱序成品测试的芯片及测试方法”的发明专利（申请号: 202111549917.3），申请人为江苏润石科技有限公司。

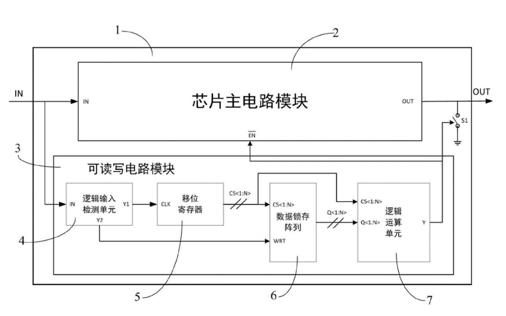

图1 支持乱序成品测试的芯片结构框图

图1为支持乱序成品测试的芯片结构框图，包括芯片主电路模块2，还包括至少一个可读写电路模块3，二者适配连接。对芯片主电路模块进行所需的成品测试时，一次或多次测试用的成品测试数据写入并锁存在可读写电路模块内，且通过芯片主电路模块的输出端OUT能读取得到可读写电路模块内相应锁存的成品测试数据，以便利用所读取的数据与当前对芯片主电路模块成品测试时的当前成品测试数据进行所需的测试处理。

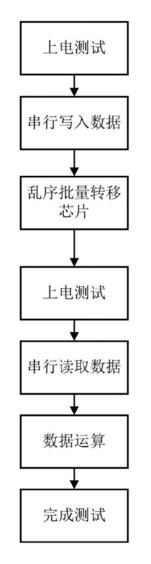

图2 成品测试流程图

图2为成品测试的流程图，由于第一次成品测试数据已经存储在可读写电路模块内，在第一次成品测试后，无需按照顺序存放或及时转移，直接在更换测试条件或更换测试机台后，测试得到的第二次成品数据以及读取可读写电路模块内第一次成品数据，即可方便实现所需的测试运算处理，从而能有效支持乱序测试，提高测试的效率，降低测试成本。

进一步地，成品测试数据通过串行方式写入可读写电路模块内，并通过串行方式将成品测试数据读出，提高数据存取与读出的可靠性，满足后续对成品测试数据的运算处理。芯片中还包括数据读取状态开关，一端与芯片主电路模块的输出端OUT连接，另一端接地，控制端以及芯片主电路模块的使能端与可读写电路模块的读写电路输出端连接。通过可读写电路模块读写电路输出端输出的数据读取输出信号使得数据读取状态开关S1处于导通状态时，利用数据读取输出信号同时使得芯片主电路模块处于关闭使能状态。

简而言之，江苏润石的芯片测试专利，通过利用所读取的成品测试数据与当前对芯片主电路模块成品测试时的当前成品测试数据进行所需的测试处理，能有效支持乱序测试，提高测试的效率，降低测试成本，安全可靠。

江苏润石是一家高科技半导体设计公司，积极布局新能源汽车领域，全力推进国产车规级模拟芯片的研发和生产。江苏润石不断地推出具备更强竞争力和良好市场前景的芯片产品，矢志成为全球一流的模拟芯片公司！
