SN6501是用于隔离电源的低噪声、350mA、410kHz 变压器驱动器

产品详情

描述：

SN6501 是一款单片振荡器/电源驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。该器件通过 3.3V 或 5V 直流电源驱动一个扁平的ADC0809CCV中心抽头变压器初级。次级可以绕制以提供基于变压器匝数比的任何隔离电压。

SN6501 由一个振荡器和一个栅极驱动电路组成，该电路提供互补输出信号来驱动以地为参考的 N 通道电源开关。内部逻辑确保两个开关之间的先断后合动作。

SN6501 采用小型 SOT-23 (5) 封装，规定工作温度范围为 –40°C 至 125°C。

特性：

●小型变压器推挽驱动器

●3.3V 或 5V 单电源

●高初级侧电流驱动：

○5V 电源：350mA（最大值）

○3.3V 电源：150mA（最大值）

●整流输出的低纹波允许使用小输出电容器

●小型 5 引脚 SOT-23 封装

应用：

●工业自动化

●过程控制

●医疗器材

参数：

输出电流（A）：0.35

输入电压 (最小值) (V)：3

输入电压 (最大值) (V)：5.5

慢启动：不

工作温度范围（℃）：-40 到 125

输出 (最大) (A)：0.5

开关频率 (Min) (kHz)：300

开关频率（最大）（kHz）：620

开关电流限制 (Typ) (A)：0.5

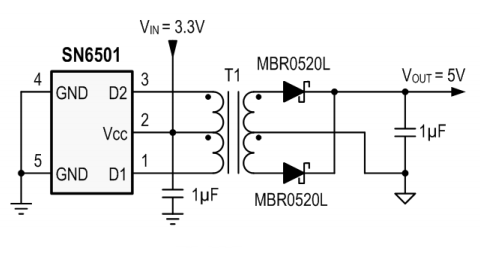

◆SN6501 简化原理图

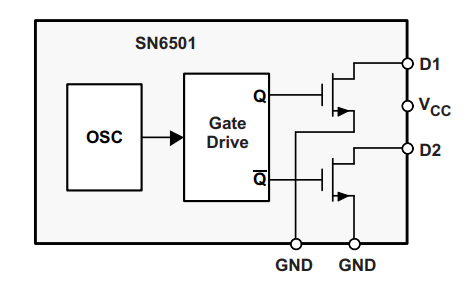

◆SN6501 功能框图
