INA2128是双路、低功耗仪表放大器

产品详情

描述：

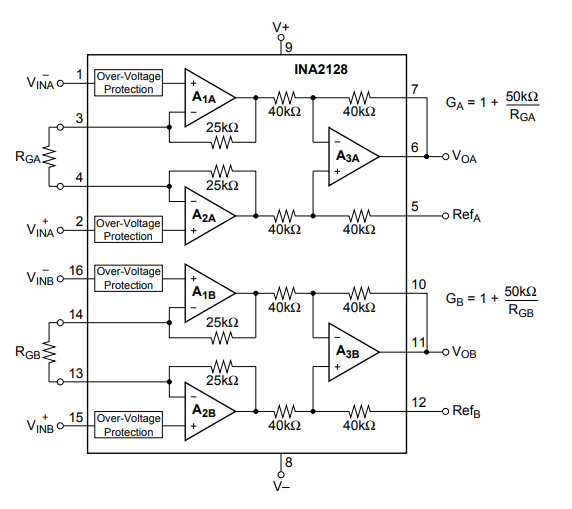

INA2128 是一款双通道、低功耗、通用仪表ADC0809CCV放大器，具有出色的精度。其多功能 3 运算放大器设计和小尺寸使其成为各种应用的理想选择。电流反馈输入电路即使在高增益（G = 100 时为 200kHz）下也能提供宽带宽。

单个外部电阻器可将任何增益设置为 1 至 10,000。内部输入保护可承受高达 ±40V 的电压而不会损坏。

INA2128 经过激光微调，可实现非常低的失调电压 (50μV)、漂移 (0.5μV/°C) 和高共模抑制（G ≥ 100 时为 120dB）。它采用低至 ±2.25V 的电源供电，每个 IA 的静态电流仅为 700μA——非常适合电池供电和多通道系统。

INA2128 采用 16 引脚塑料 DIP 和 SOL-16 表面贴装封装，规定温度范围为 -40°C 至 +85°C。

特性：

●低失调电压：最大 50μV

●低漂移：0.5μV/°C（最大值）

●低输入偏置电流：最大 5nA

●高 CMR：最小 120dB

●输入保护至 ±40V

●宽电源范围：±2.25V 至 ±18V

●低静态电流：700μA / IA

●16 针塑料 DIP，SOL-16

●应用

○传感器放大器热电偶、RTD、电桥

○医疗仪器

○多通道系统

○电池供电设备

参数：

通道数 (#)：2

VS（最大）（V）：36

VS (分钟) (V)：4.5

输入偏移 (+/-) (最大值) (uV)：50

增益（最小值）（V/V）：1

增益（最大值）（V/V）：10000

1 kHz (Typ) 时的噪声 (nV/rt (Hz))：8

特征：电流反馈、过压保护

CMRR (最小值) (dB)：120

输入失调漂移 (+/-) (Max) (uV/C)：0.5

输入偏置电流 (+/-) (最大值) (nA)：5

Iq (典型值) (mA)：0.7

最小增益带宽 (Typ) (MHz)：1.3

增益误差 (+/-) (最大值) (%)：0.5

工作温度范围（℃）：-40 至 85

类型：电阻器

输出摆幅裕量（至负电源） (Typ) (V)：0.8

输出摆幅裕量（至正电源） (Typ) (V)：-0.9

输入共模裕量（至负电源） (Typ) (V)：1.7

输入共模裕量（至正电源） (Typ) (V)：-1.4

0.1 Hz-10 Hz（典型值）时的噪声 (uVpp)：0.2

增益非线性 (+/-) (Max) (%)：0.002
