PGA309-HT 是电压输出可编程传感器调节器

产品详情

描述：

PGA309 是专为桥式传感器设计的可编程APDS-9300-020模拟信号调节器。模拟信号路径放大传感器信号，并为零、跨度、零漂移、跨度漂移和施加应力（压力、应变等）的传感器线性化误差提供数字校准。校准通过单线数字串行接口或两线工业标准连接完成。校准参数存储在外部非易失性存储器（通常为 SOT23-5）中，以消除手动微调并实现长期稳定性。

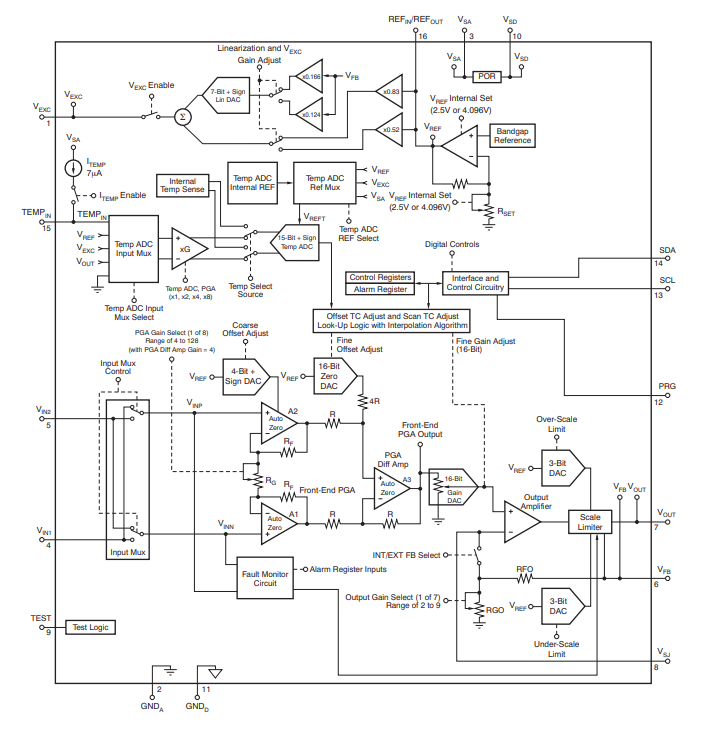

全模拟信号路径包含一个 2x2 输入多路复用器 (mux)、自动归零可编程增益仪表放大器、线性化电路、电压基准、内部振荡器、控制逻辑和一个输出放大器。可编程电平转换补偿传感器直流偏移。

PGA309 的核心是精密、低漂移、无 1/f 噪声的前端 PGA（可编程增益放大器）。前端 PGA + 输出放大器的整体增益可在 2.7V/V 至 1152V/V 范围内调整。输入的极性可以通过输入多路复用器切换，以适应具有未知极性输出的传感器。故障监视器电路检测并发出传感器烧毁、过载和系统故障情况的信号。

特性：

●完整的桥式传感器调节器

●电压输出：比例或绝对

●数字校准：无电位器/传感器微调

●传感器误差补偿

○跨度、偏移和温度漂移

●低误差，时间稳定

●传感器线性化电路

●温度感应：内部或外部

●校准查找表逻辑

○使用外部 EEPROM (SOT23-5)

●超限/超限限制

●传感器故障检测

●+2.7V 至 +5.5V 操作

●小型 TSSOP-16 封装

应用：

●桥式传感器

●远程 4-20mA 变送器

●应变、负载和称重秤

●汽车传感器

参数：

PGA/VGA：PGA

通道数 (#)：2

VS（最大）（V）：5

VS (分钟) (V)：2.7

增益（最大）（dB）：128

压摆率 (Typ) (V/us)：0.5

工作温度范围（℃）：-55 到 150
