----- 充电头网拆解报告 第2126篇 -----
前言
充电头网拿到了香港3C配件品牌Zikko即刻推出的一条雷电4数据线，这条雷电4数据线长约0.8M，支持40Gbps的数据传输能力，支持100W电力传输和8K视频传输，同时还支持USB4传输，买一条线即可满足未来很长时间的使用需求。下面就对即刻这条雷电4数据线进行拆解，看看内部的做工如何。
即刻0.8M雷电4数据线开箱

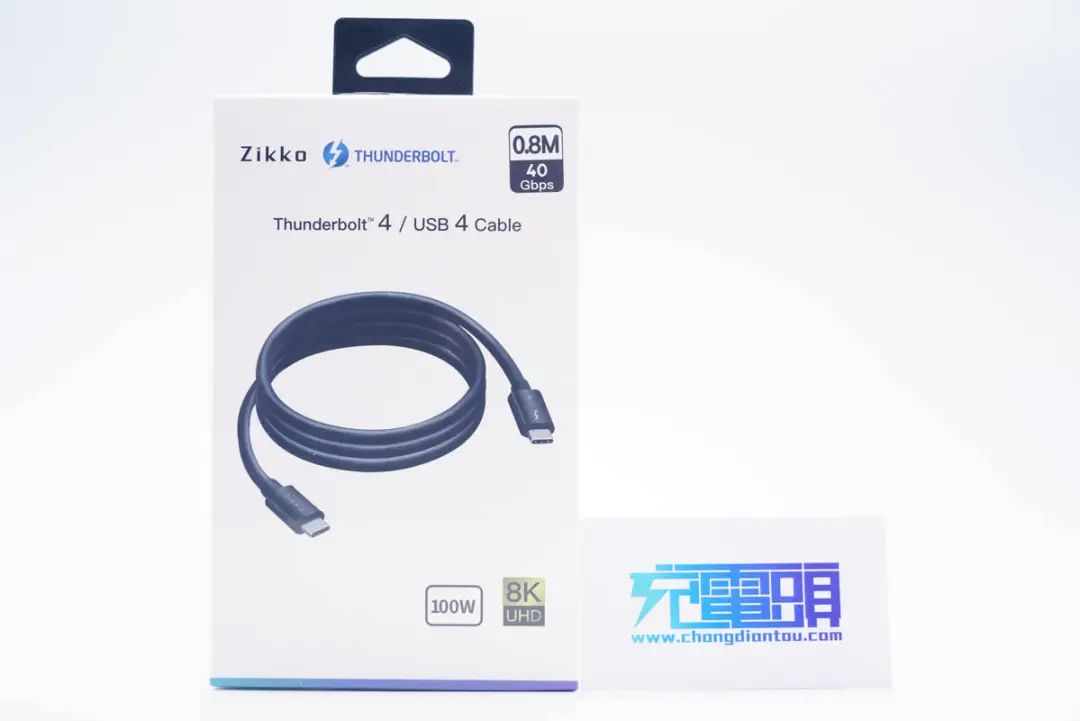

包装盒正面印有产品品牌Zikko、线缆外观图以及雷电4、0.8M、40Gbps、100W、8K等卖点，简洁而突出。

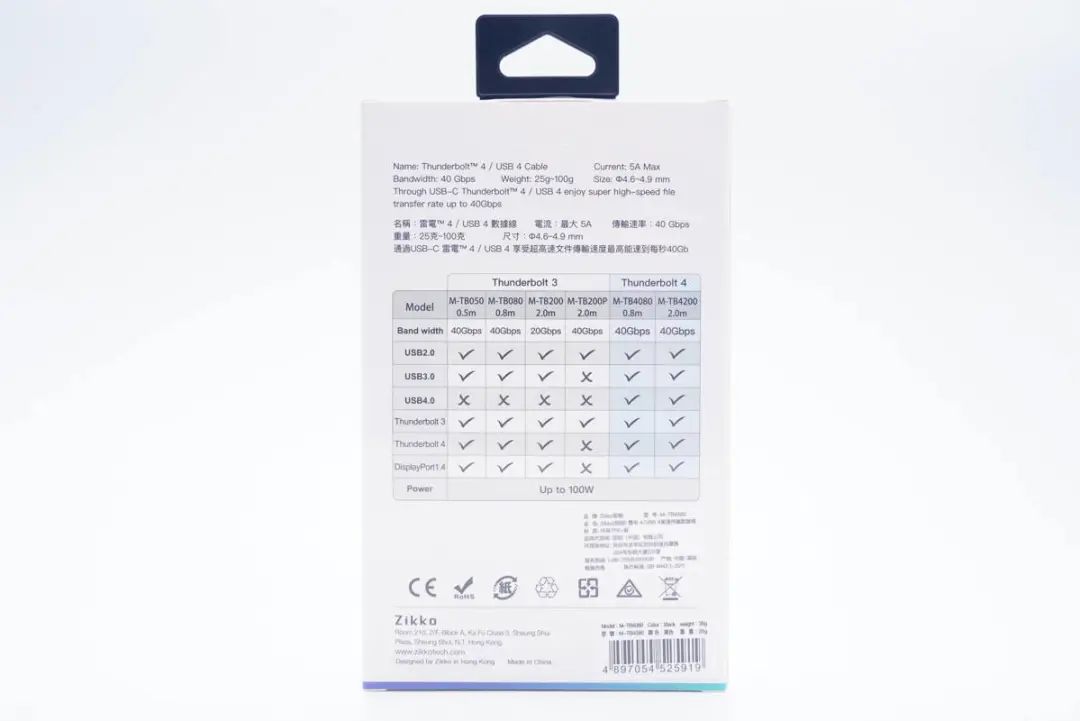

背面印有产品名称、重量（25~100g）、尺寸（Φ4.6~4.9mm）、电流（5A）、传输速率（40Gbps）等参数，还有雷电3和雷电4线的对比表格，十分详细，另外产品通过了CE、RoHS认证。

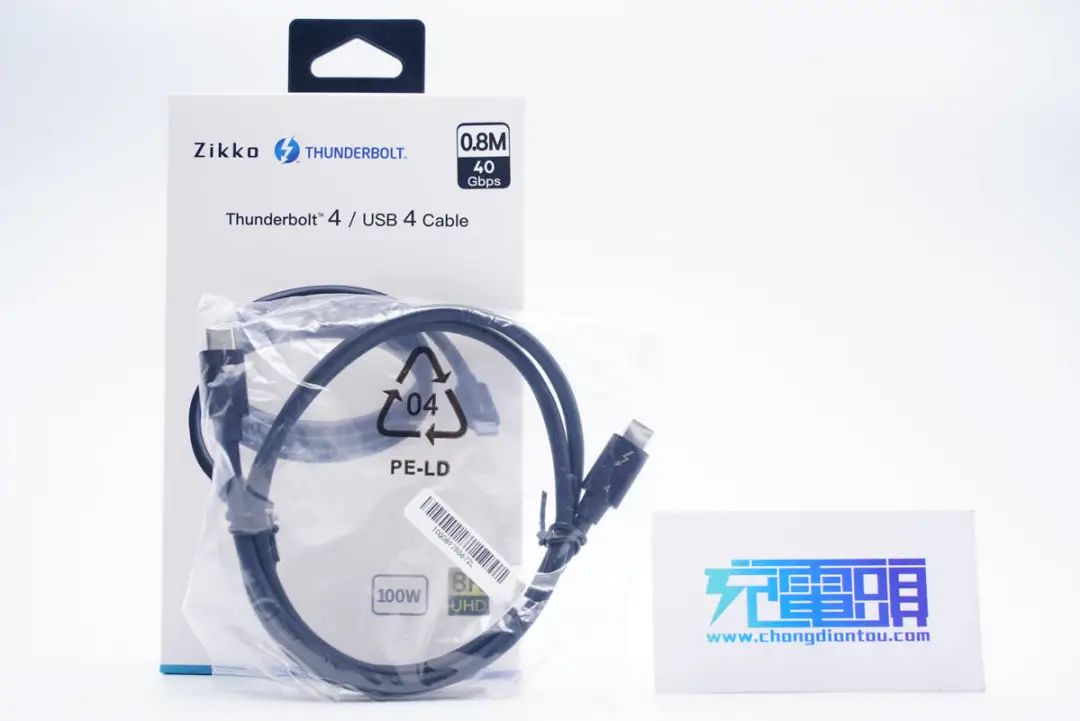

包装内仅有数据线，使用防尘塑料袋装着。

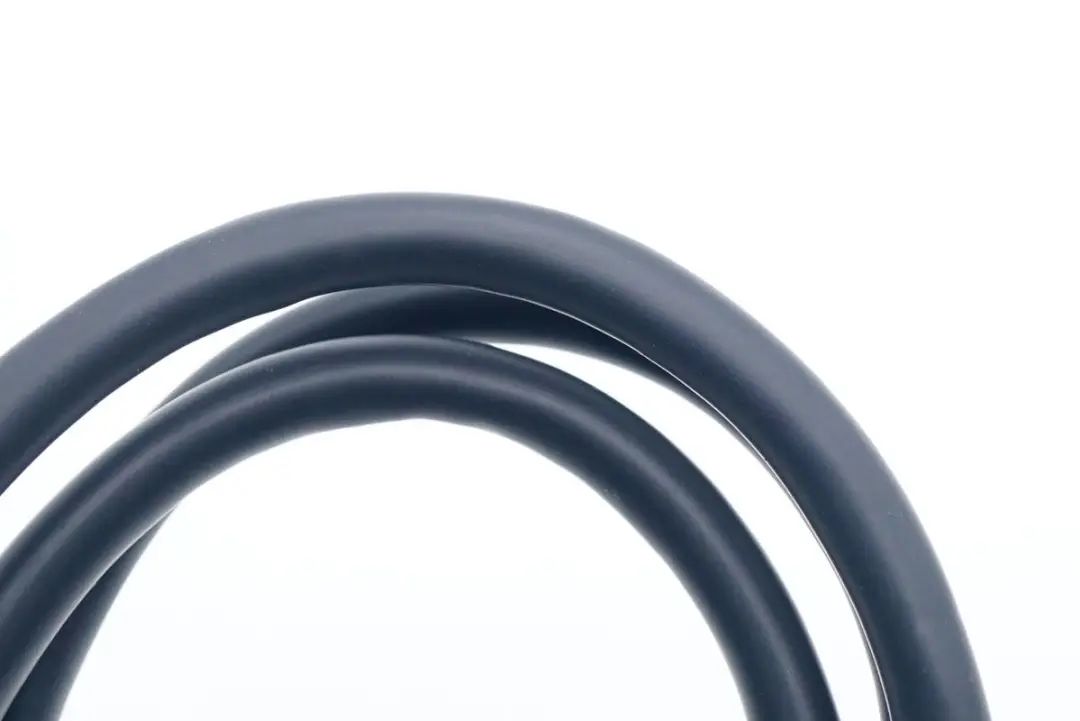

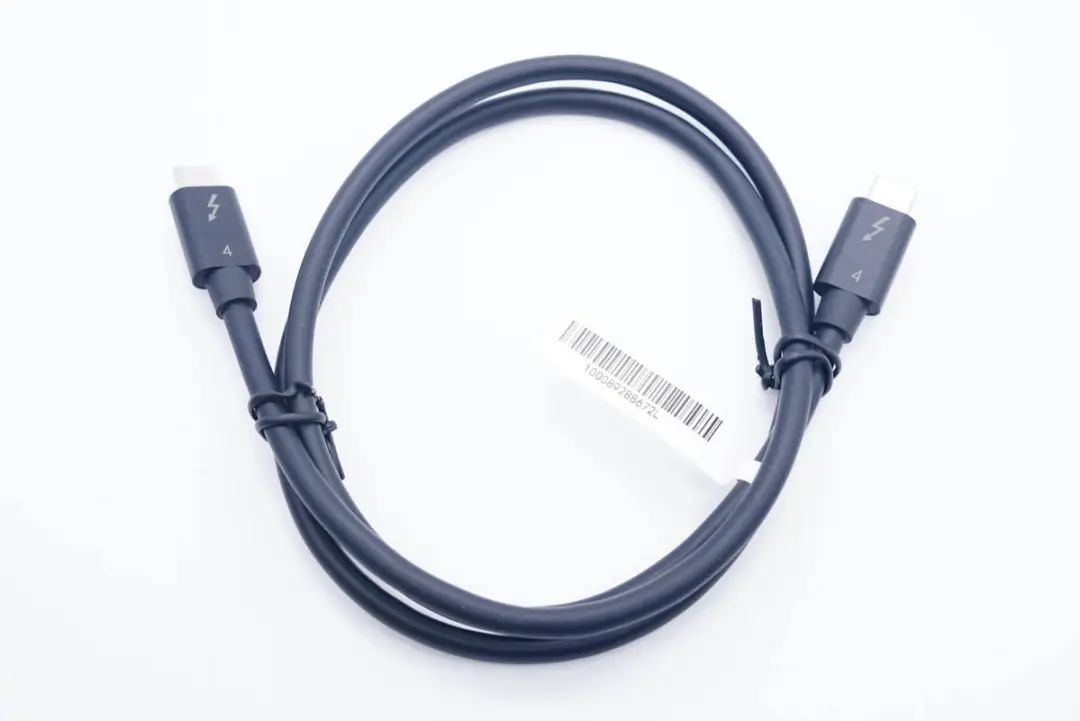

即刻这款雷电4线采用经典黑色配色，相较白色线更加耐脏，长久使用不影响观感。另外长度也是主流的0.8米，不过对于数码极客来说，即刻也有2米款可供选择。线缆采用同轴线设计，整体柔软手感好。

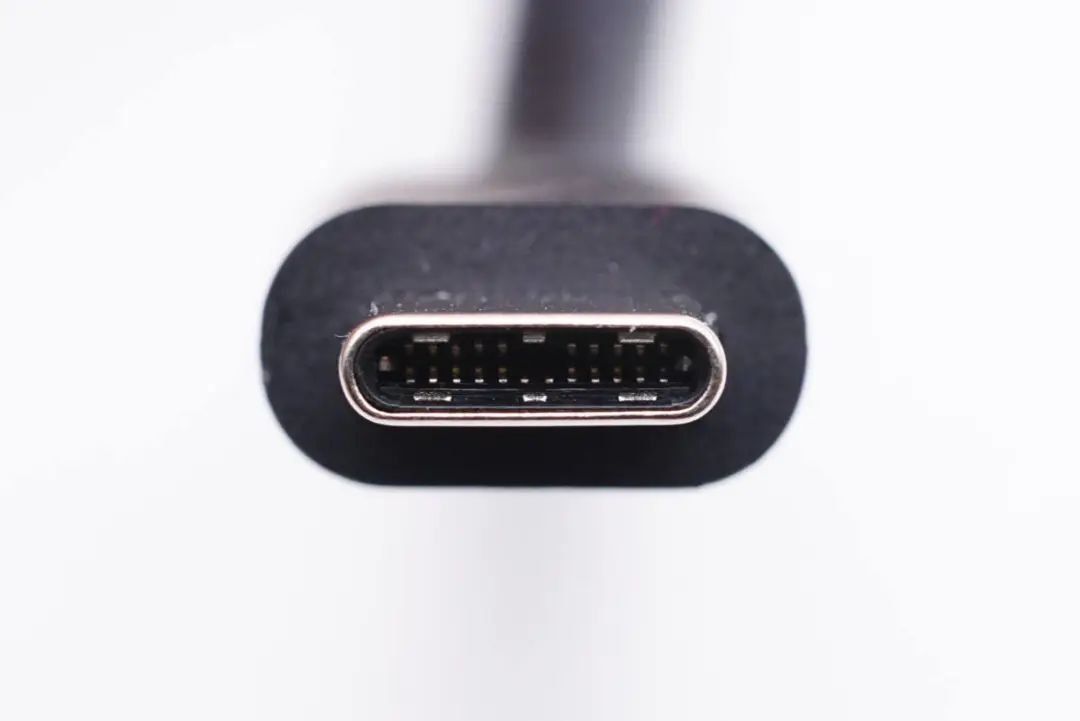

USB-C公头内部特写，非满PIN设计。

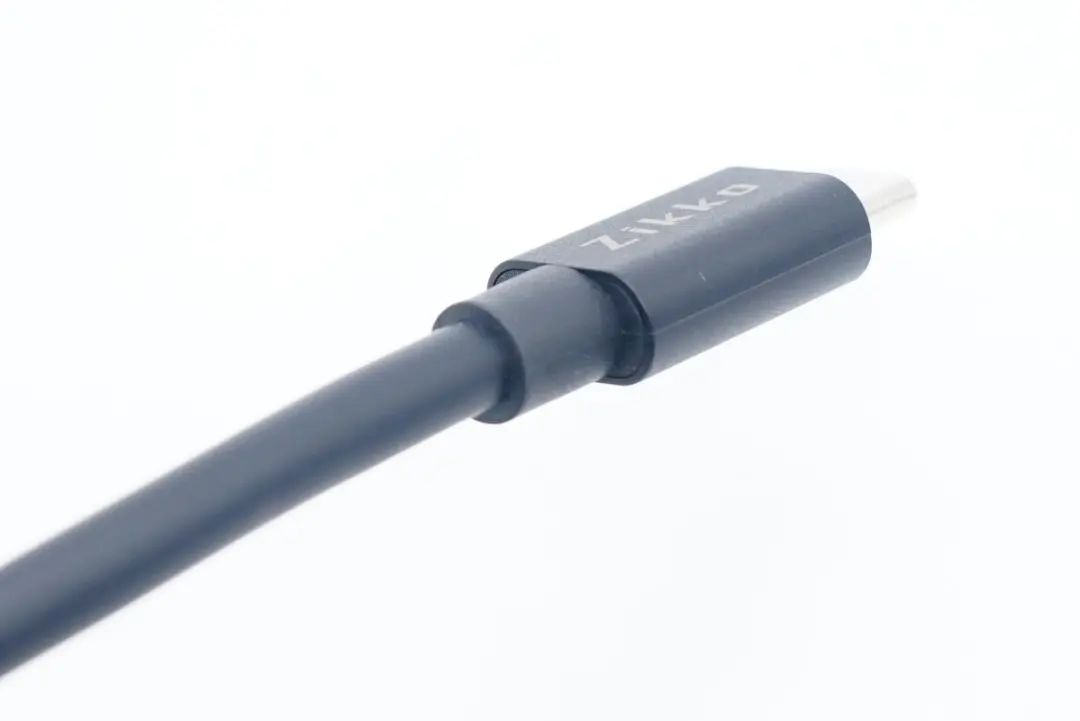

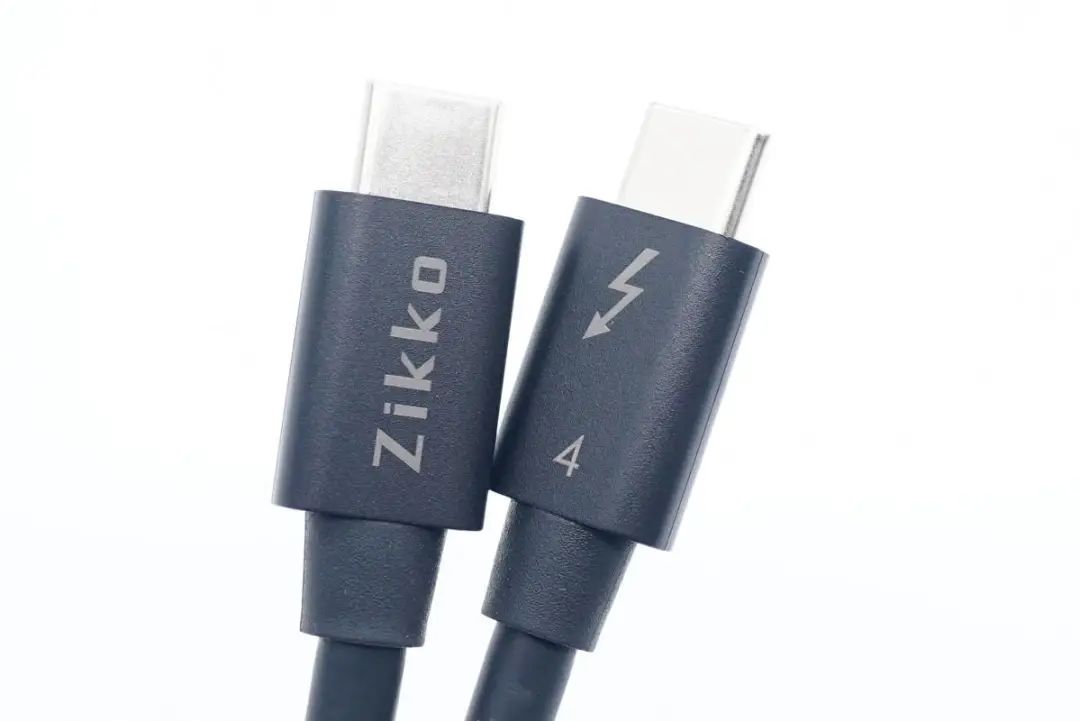

两端线头外壳磨砂方便用户插拔使用，两侧为半圆弧面，正背面均设计有Zikko品牌logo以及雷电4标识，很容易将其与一般线缆区别开来。
线缆还做了抗弯折处理，延长产品使用寿命。

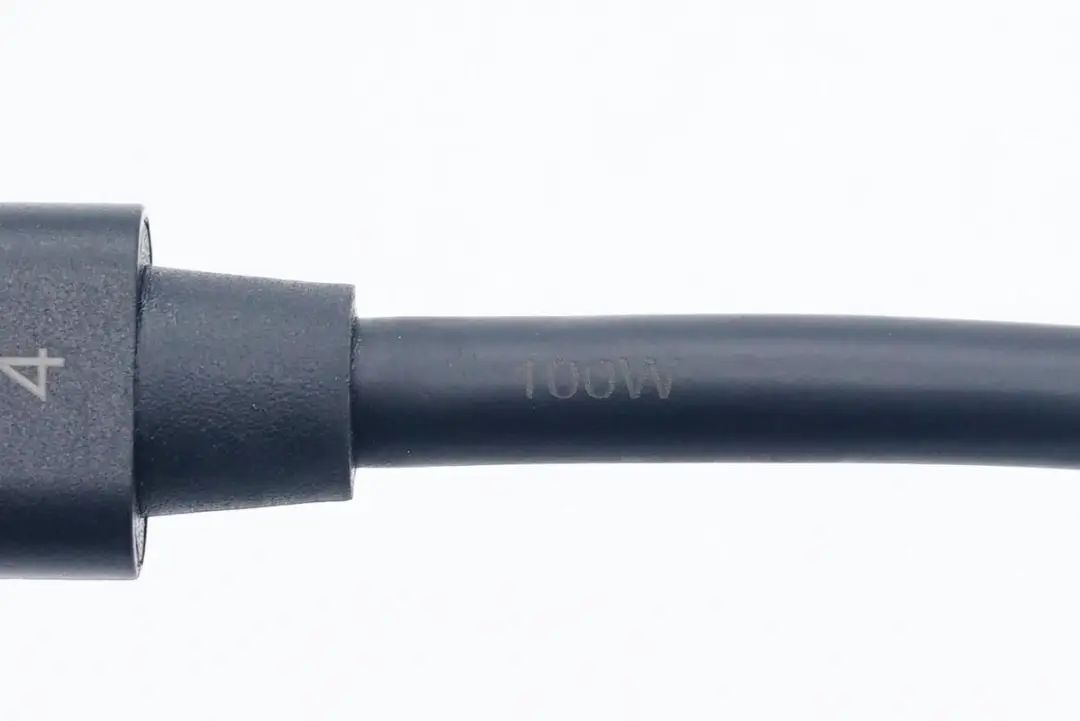

线身上有浅浅的100W字样，表明这款数据线支持100W PD快充。
线身整体无毛刺做工很好，外皮采用环保TPE材质，具有亲肤手感，上手体验好。

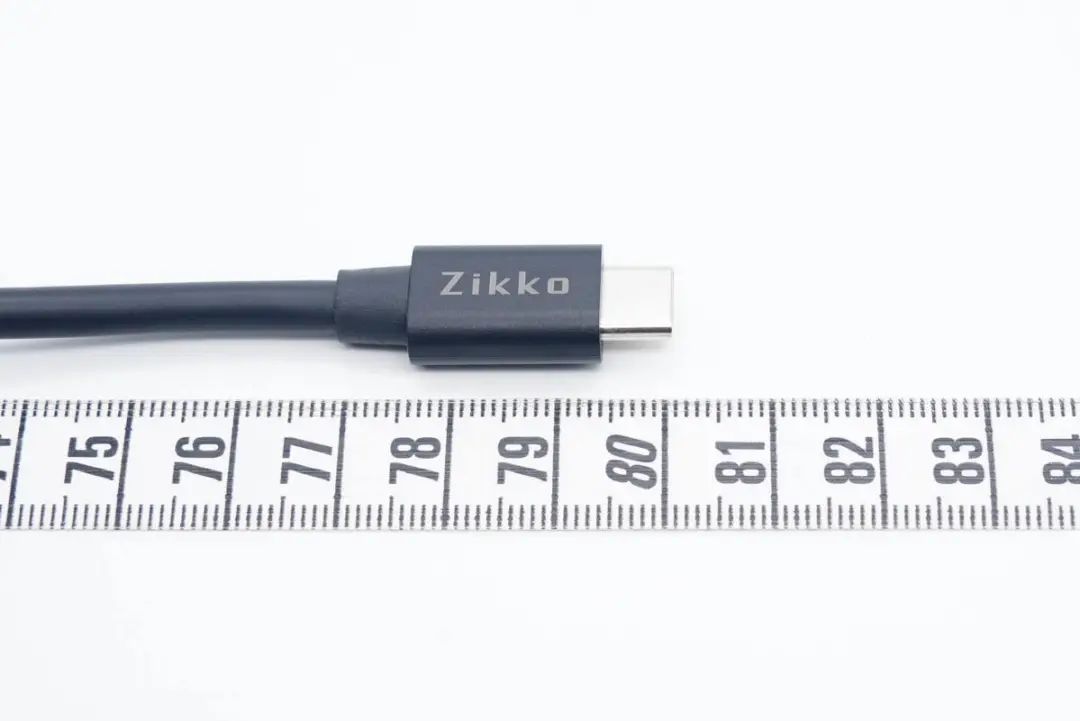

实测线缆总长度约80cm。

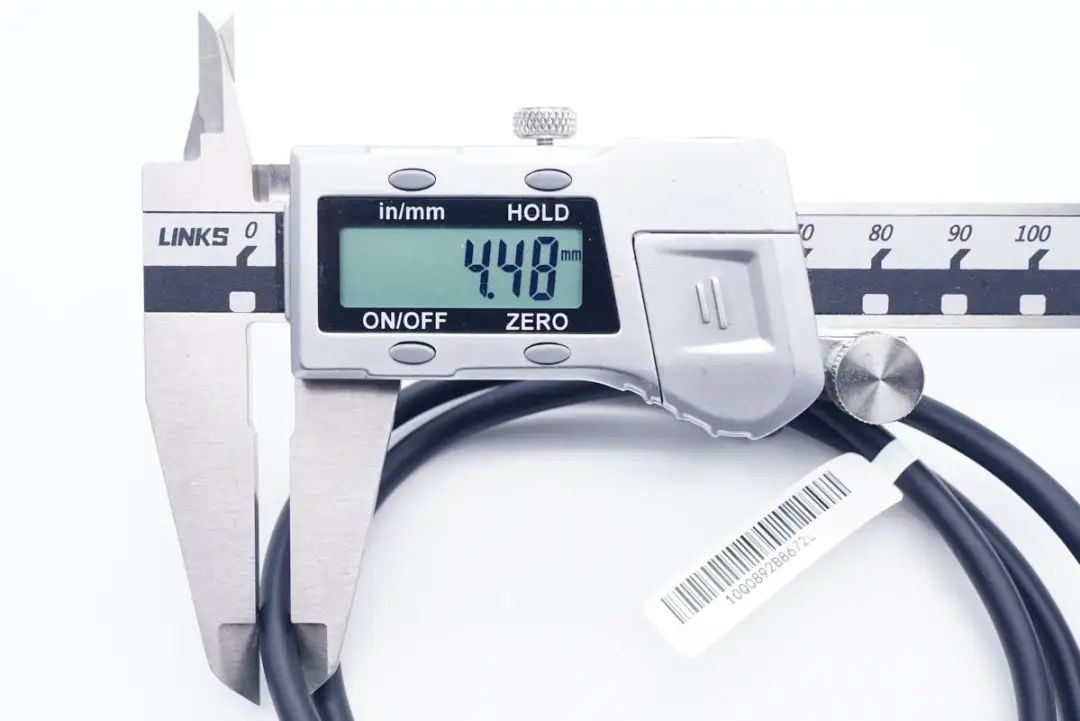

线身直径为4.48mm。

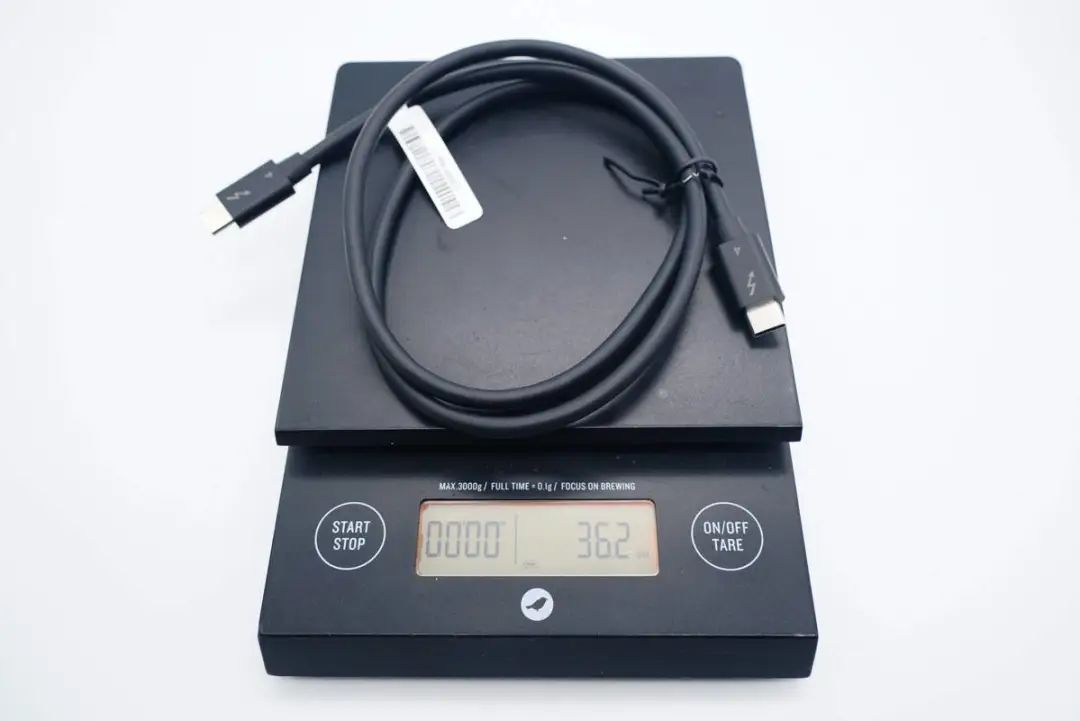

线缆重量约为36g。

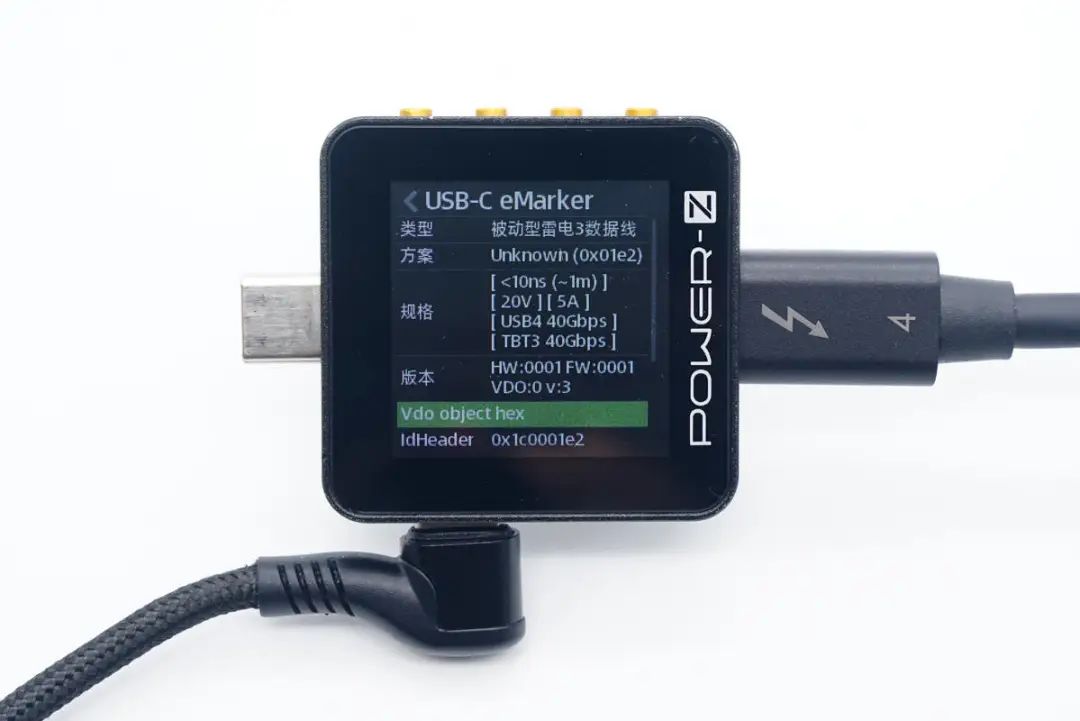

使用ChargerLAB POWER-Z KM002C测得即刻雷电4线电力传输能力为20V5A 100W，数据传输能力为USB 4 Gen3（40Gbps）。(特别说明：POWER-Z数据库未更新，表显示为TB3，实物为TB4)

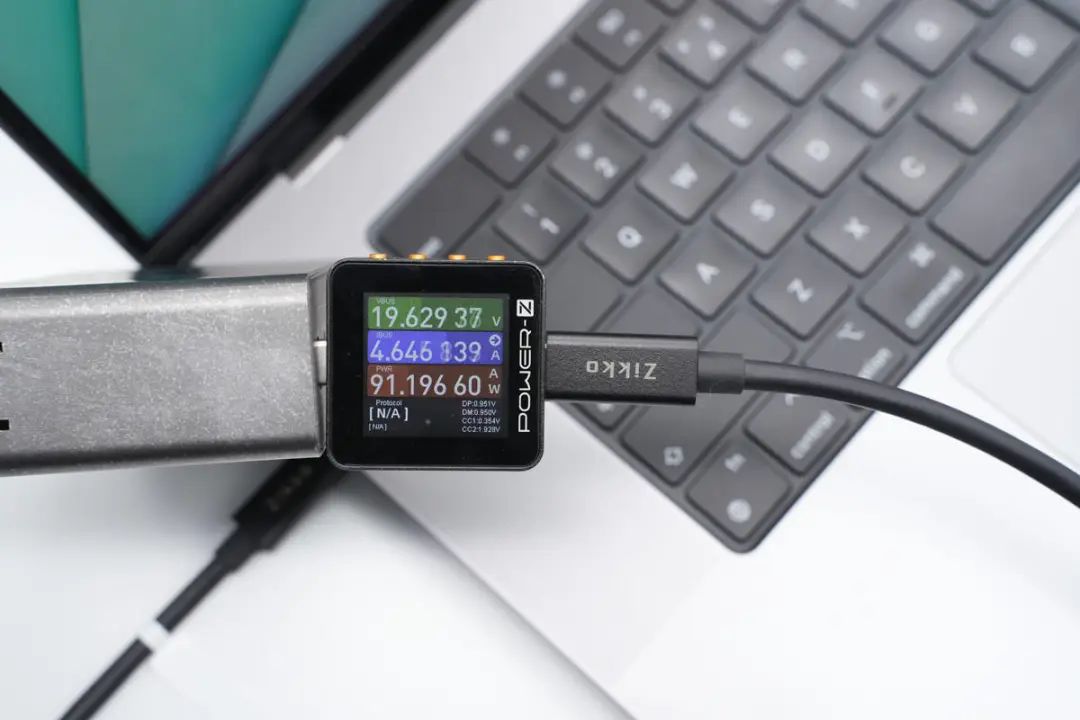

使用这款线缆给苹果MacBook进行充电，通过ChargerLAB POWER-Z KM002C测得充电功率为19.63V 4.65A 91.2W，表明线缆支持100W PD快充。

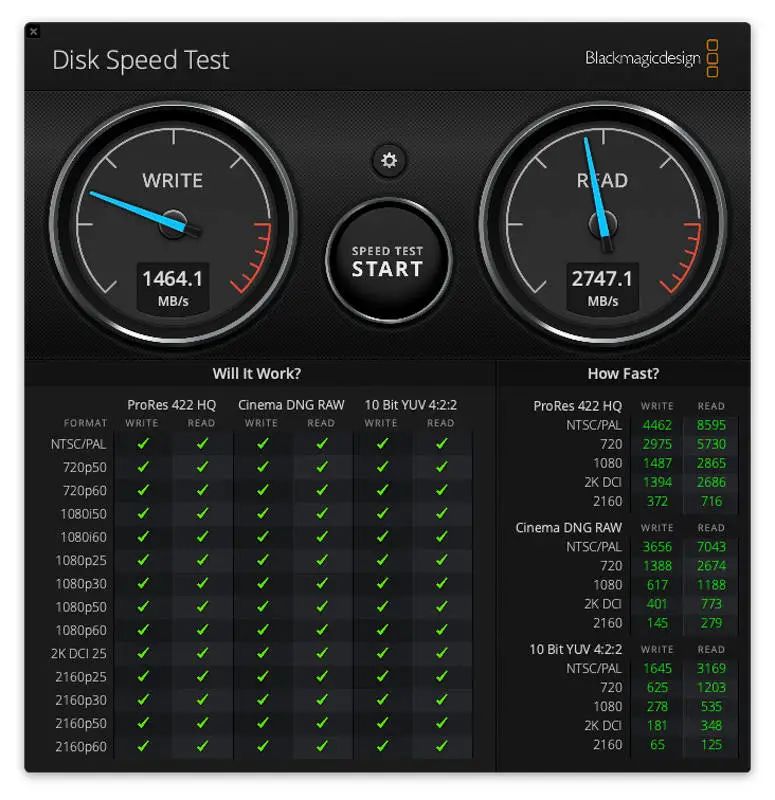

测试线缆的传输速度，使用的是阿卡西斯的USB4硬盘盒、三星970EVO固态硬盘以及苹果的MacBook Pro 16 2021 M1 Max。使用Disk Speed Test测得写入速度约为1464.1MB/s，读取速度约为2747.1MB/s，外接硬盘盒测试场景，符合雷电4的数据传输速度标准。
即刻0.8M雷电4数据线拆解
对即刻这款雷电4线的细节设计、长短、性能等有了基本了解后，下面对其进行拆解，看看做得如何。

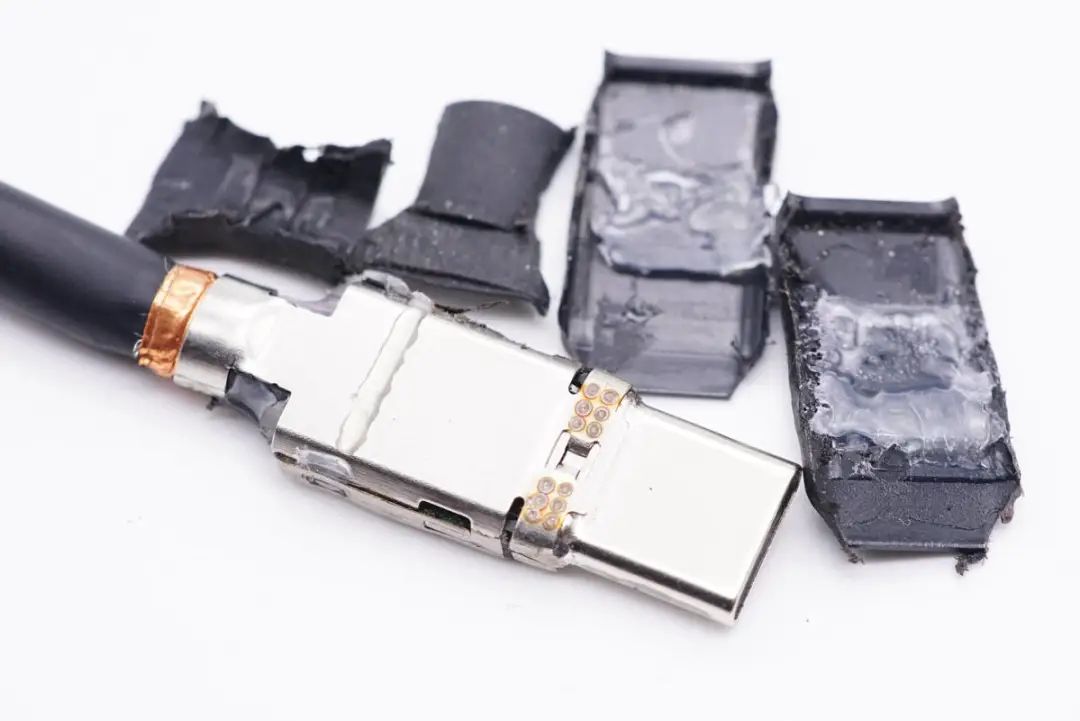

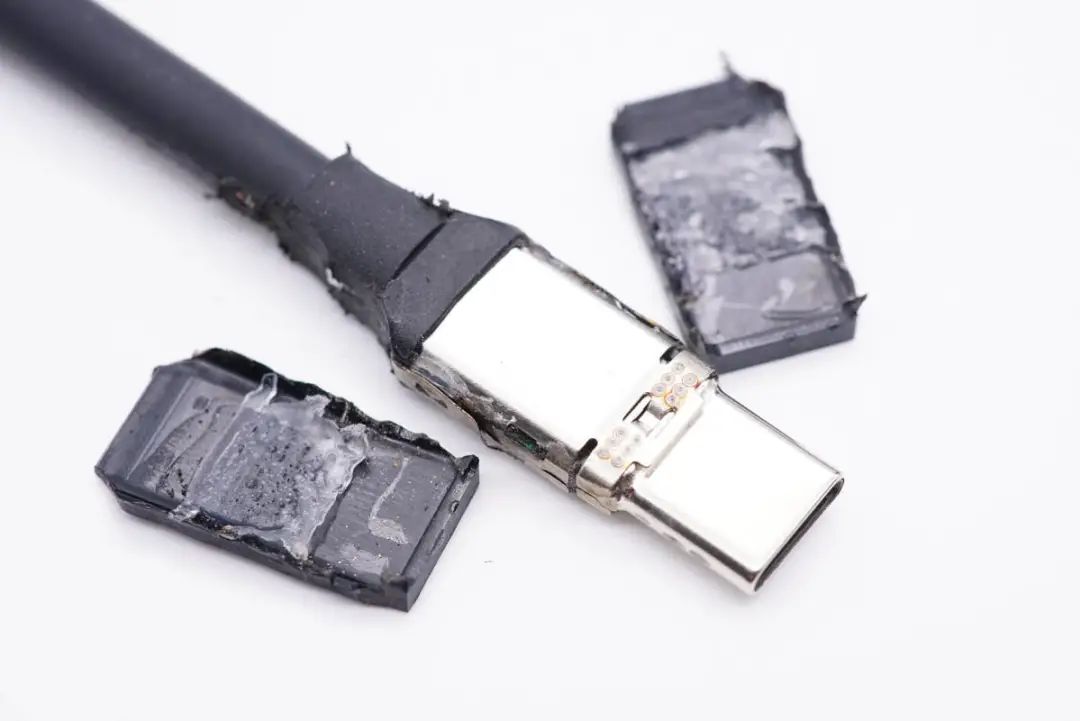

首先使用切割机切开线头塑料外壳，插头采用钢套点焊固定在USB-C插头上进行封装保护，双面焊接，保护性强，扎实耐用。
继续切开线尾的橡胶护线，钢套延伸出来扎紧线尾，防止松脱。

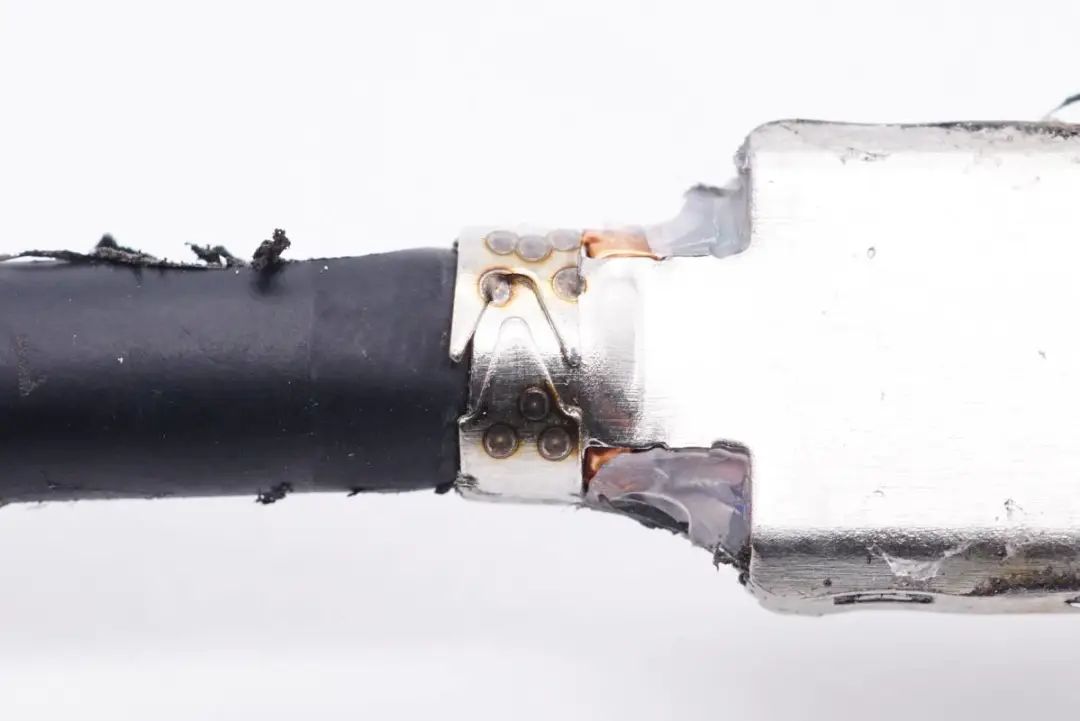

钢套束线处也使用点焊固定，不易松脱，但是也对拆解造成了很大困难。

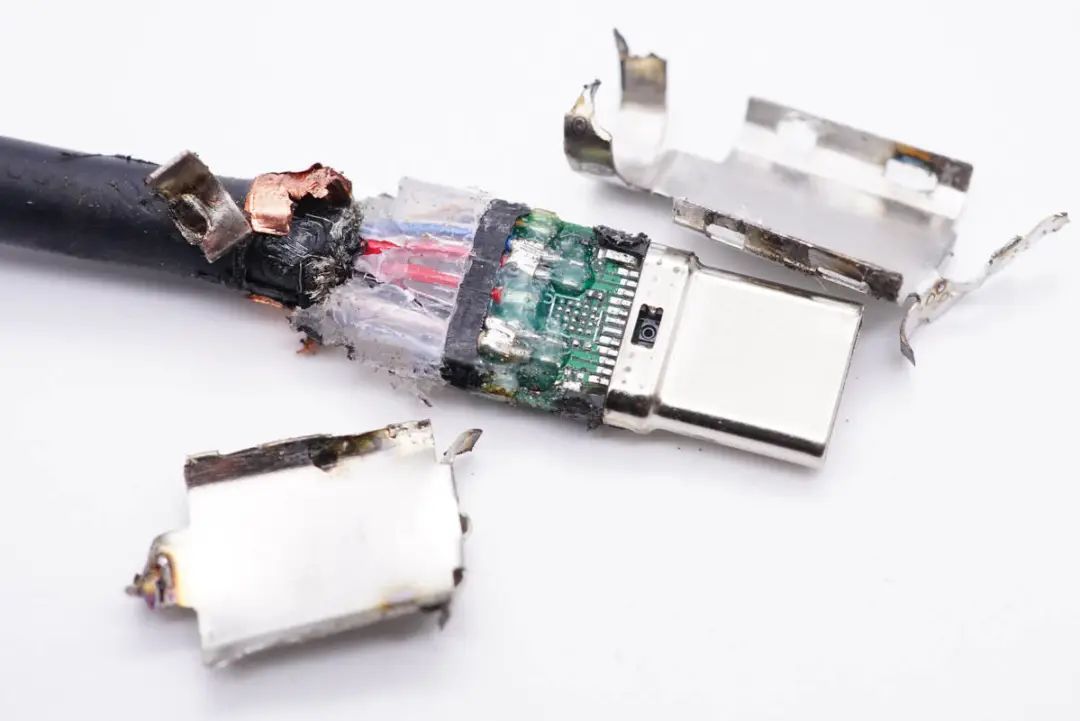

使用切割机切开钢套和束线，拆下外层保护钢套。线缆尾部注塑填充成为一个整体，固定牢固。

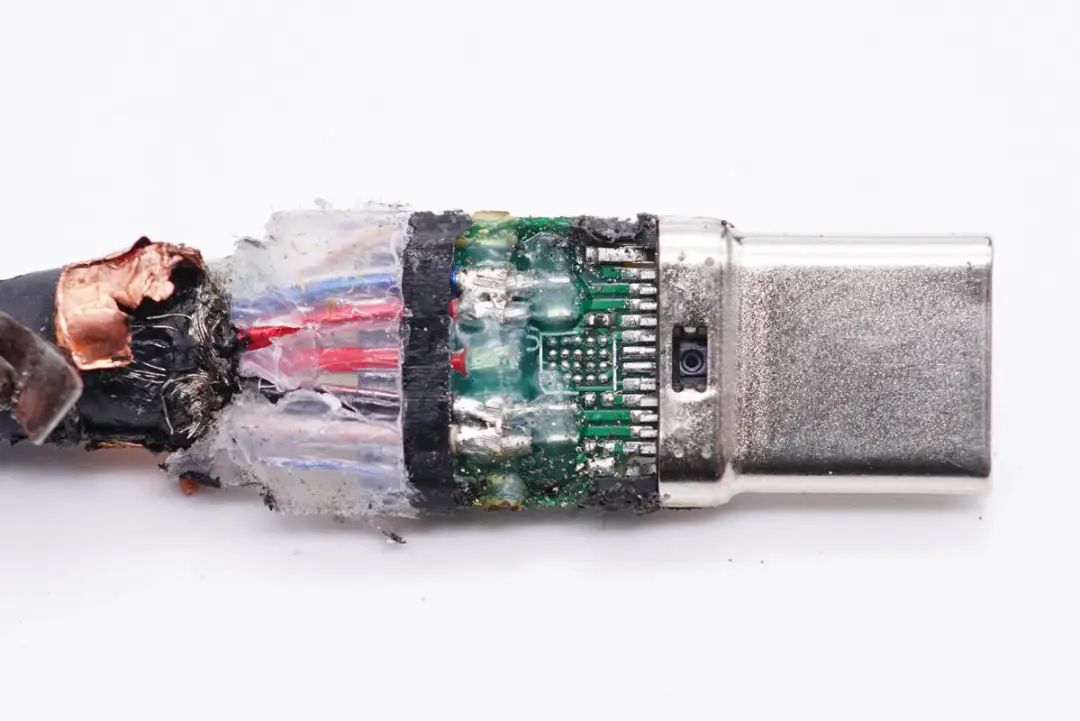

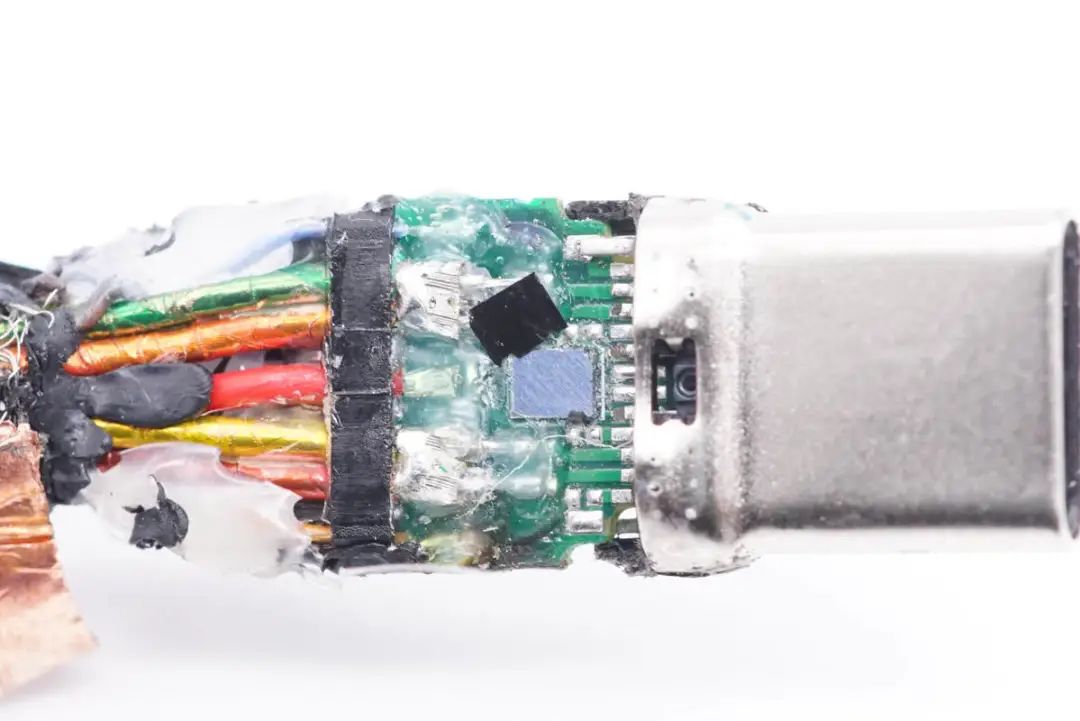

PCB正面特写，线缆穿过定位板焊接，焊点均打胶覆盖。其中雷电4数据线为同轴线，两组同轴线中间红色线芯为正极电力线芯，E-Marker芯片未焊接，在另外一个端子头上。
背面焊接同轴线和USB2.0数据线等，下面拆解另一侧的端子。

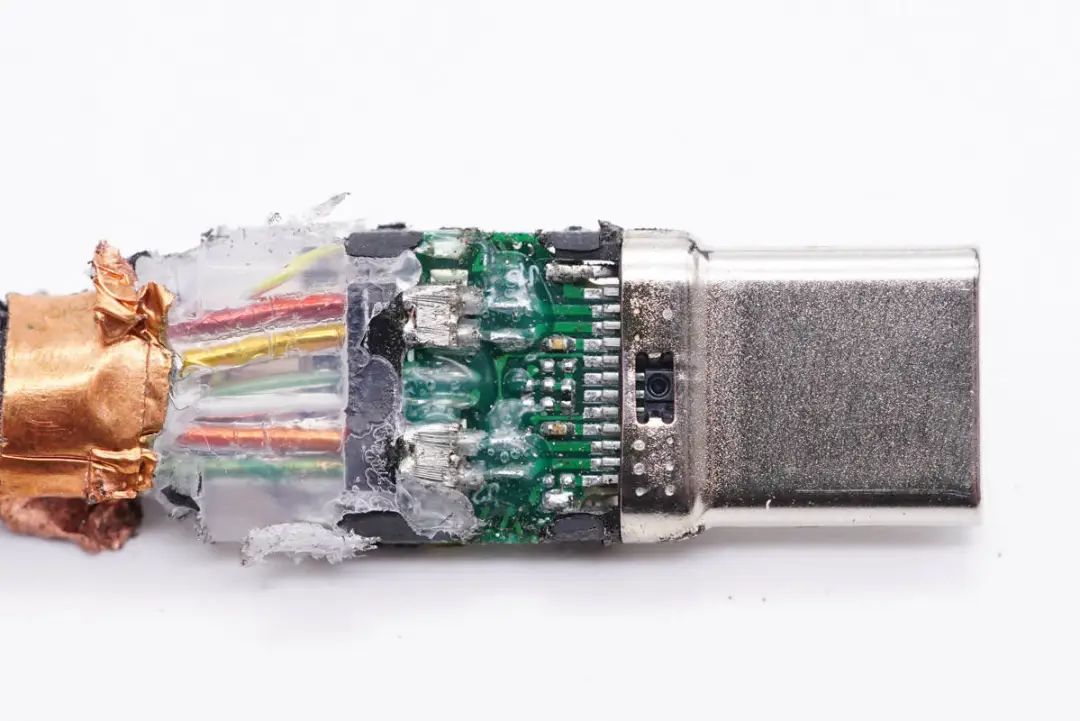

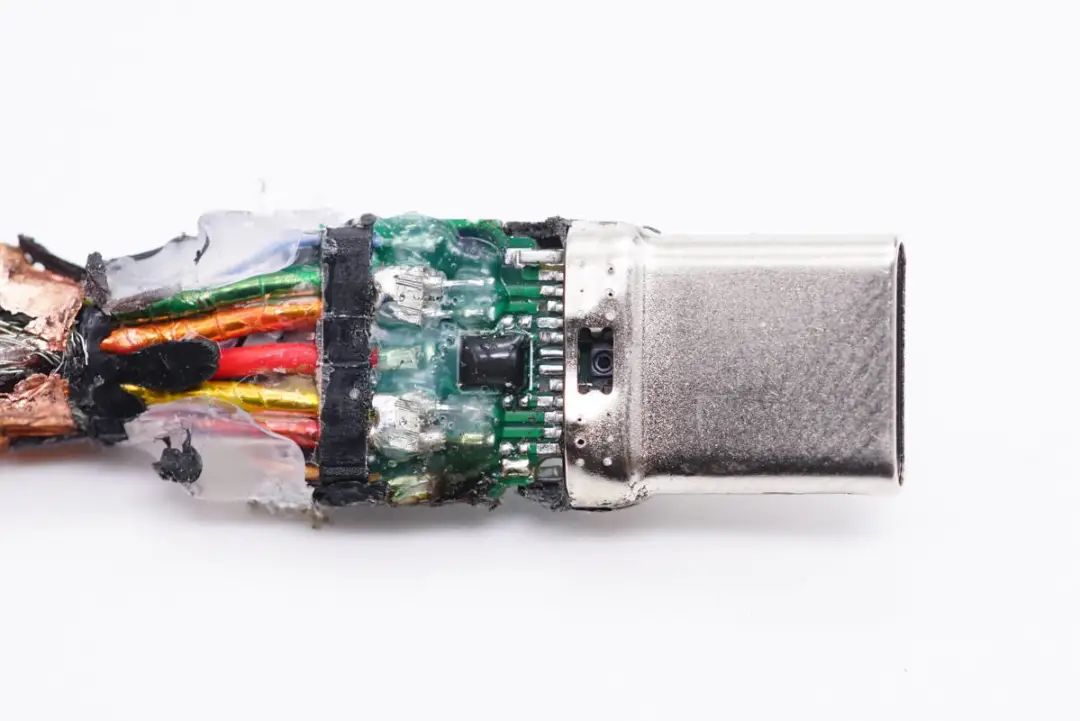

另一侧的端子焊接E-Marker芯片，并使用胶水覆盖。
在清理E-Marker芯片上面胶水的时候，芯片表面的丝印层被胶水带掉了，芯片信息无从得知。

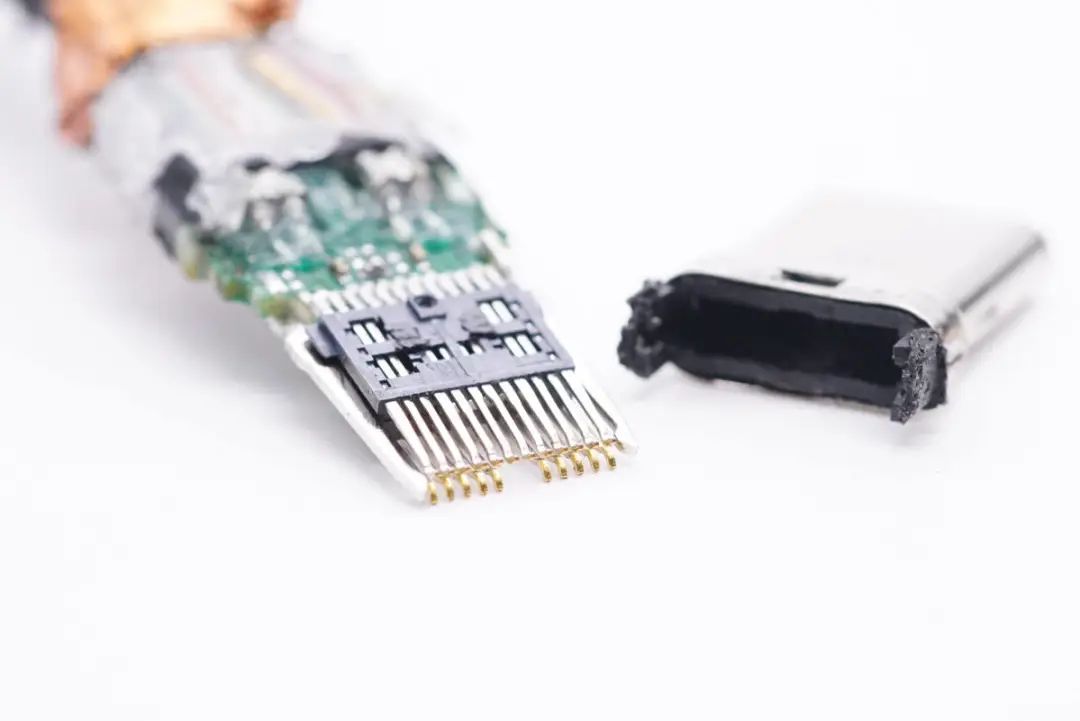

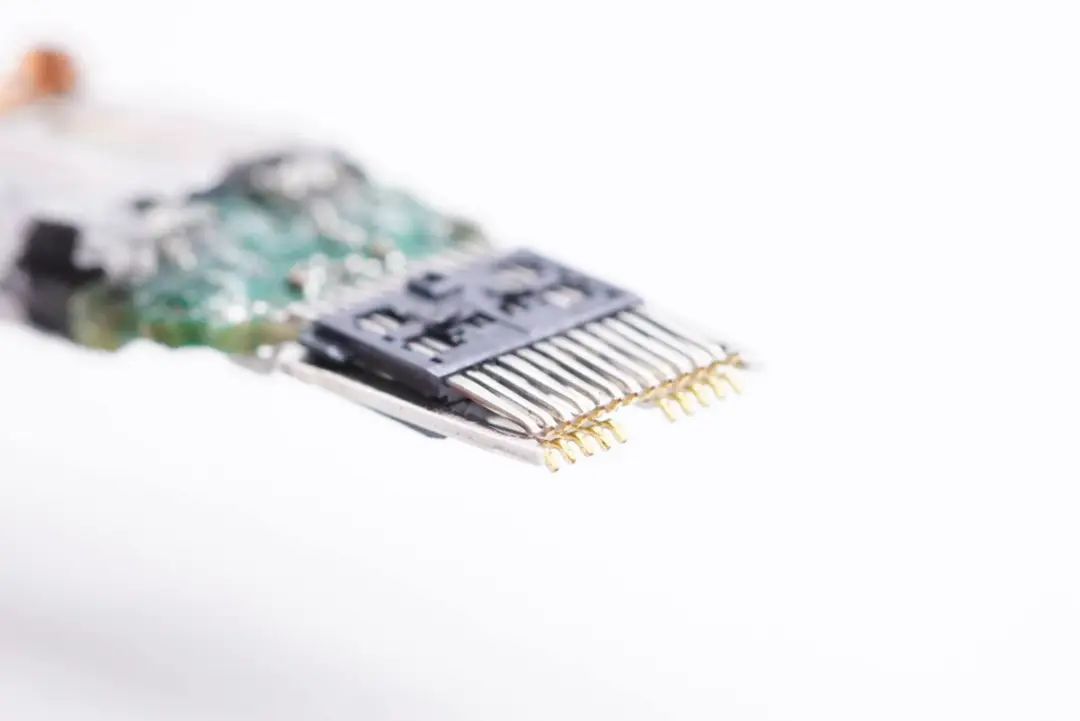

拆下USB-C公头的金属外壳，露出内部针脚。
针脚连接处镀金处理，不易氧化，更耐插拔。

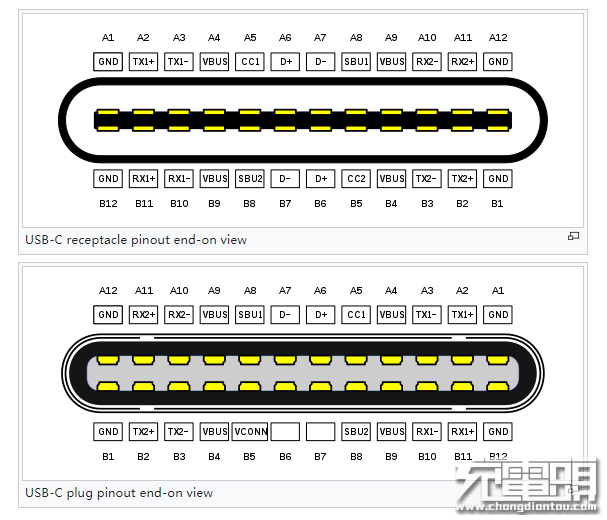

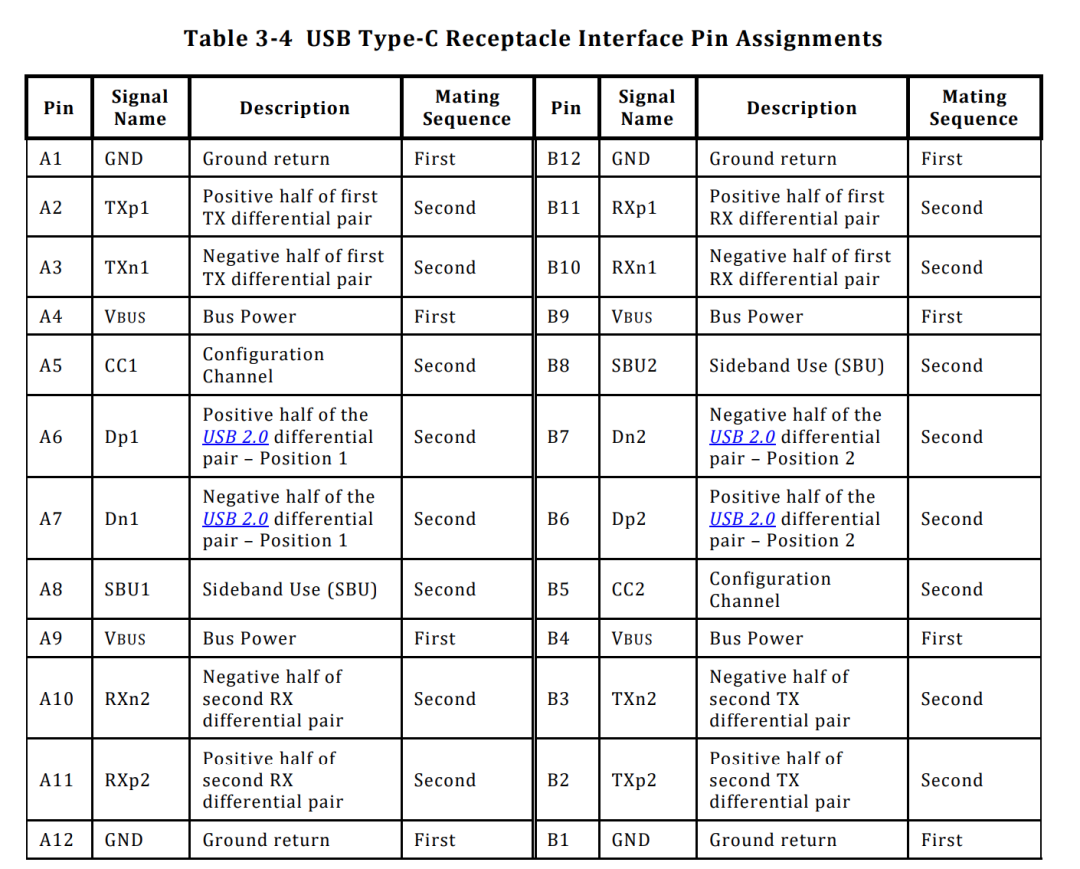

附上一张USB-C的24PIN简单说明，即刻这款雷电4线属于第二种。
附上雷电4线相关针脚功能定义表，方便大家了解。
端子拆解完，下面来拆解线缆。

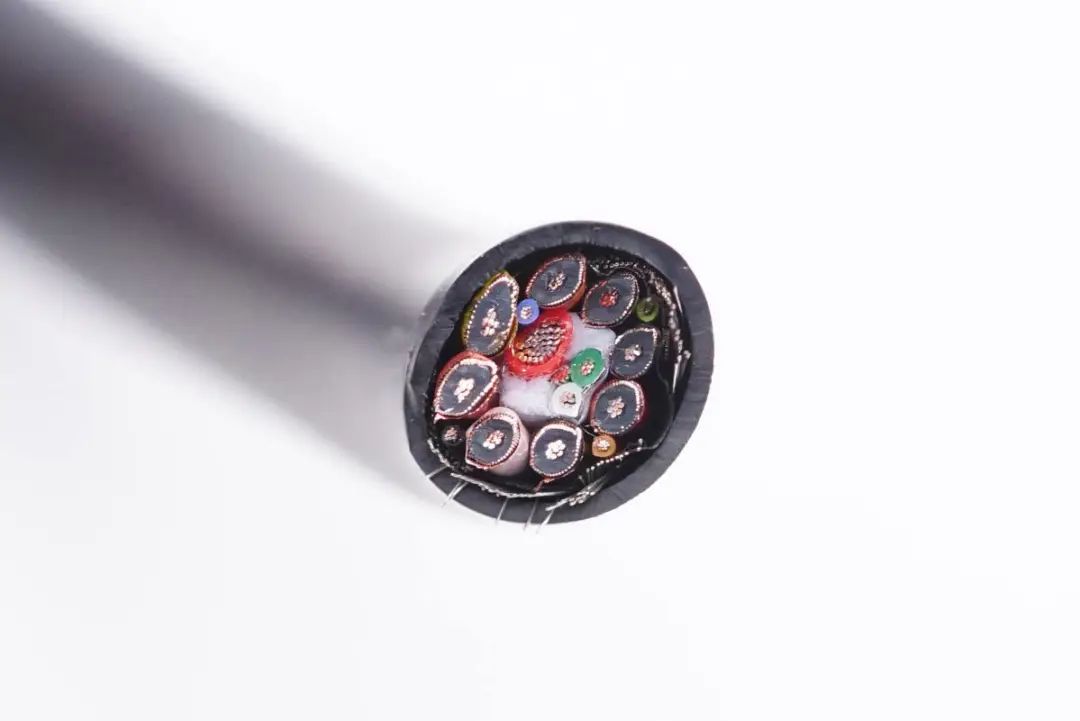

线身截断横截面一览，内部是16根小线芯，外层数据线采用同轴线设计。

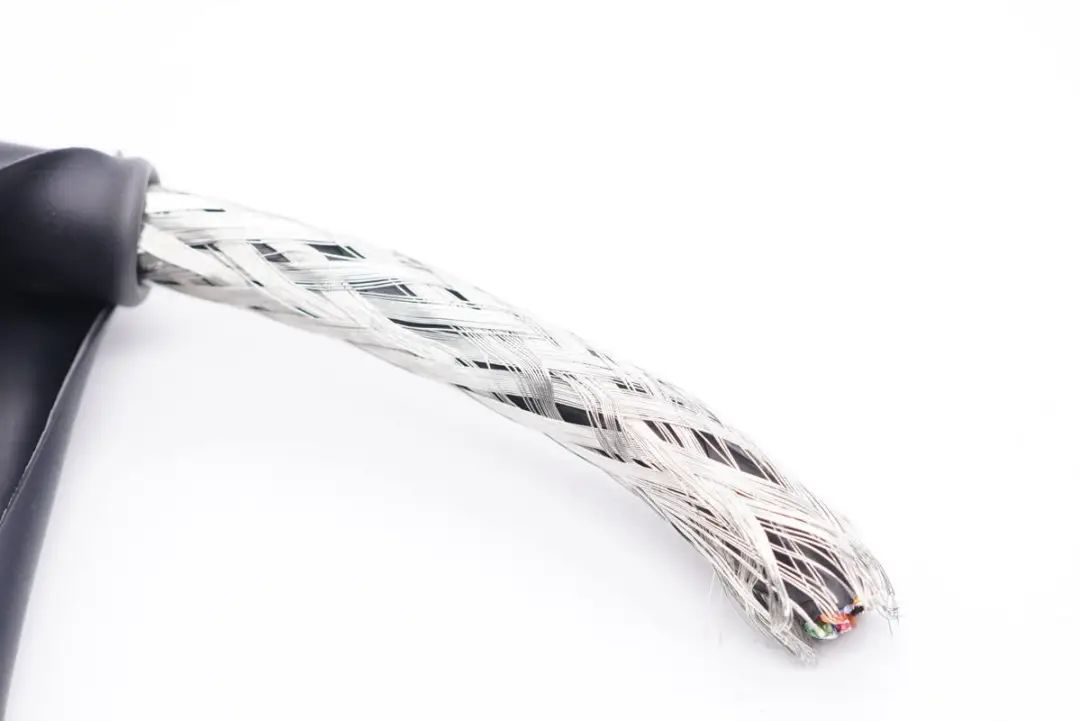

切开外皮，下面是编织的屏蔽网。

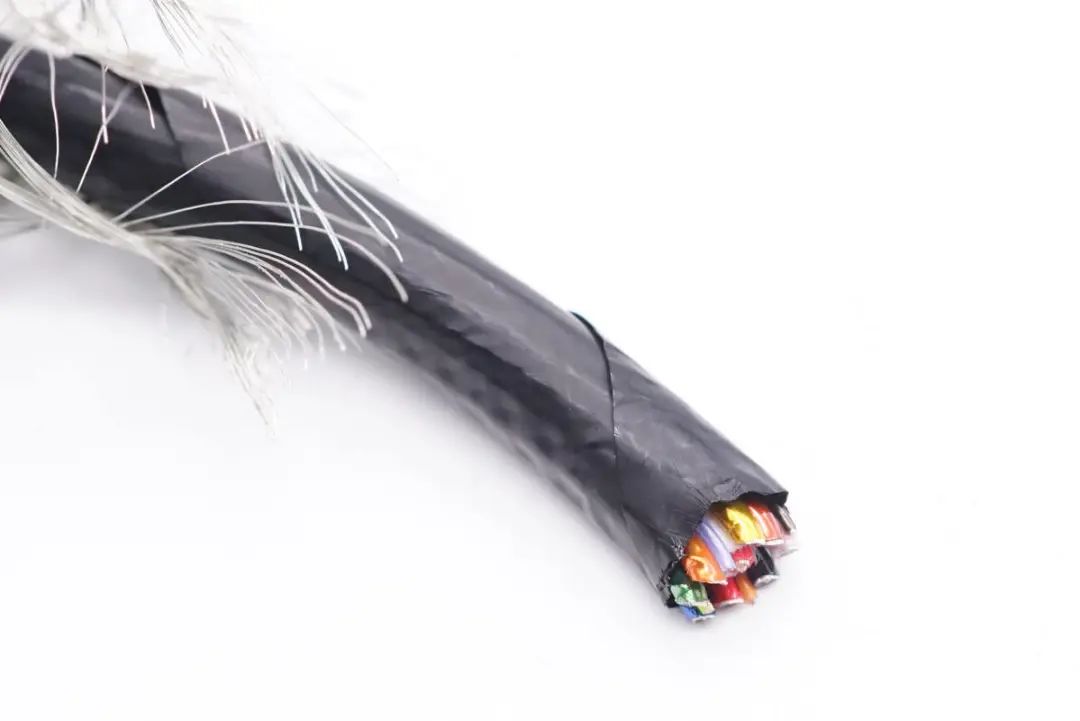

线芯外层缠绕包裹一层塑料皮保护。

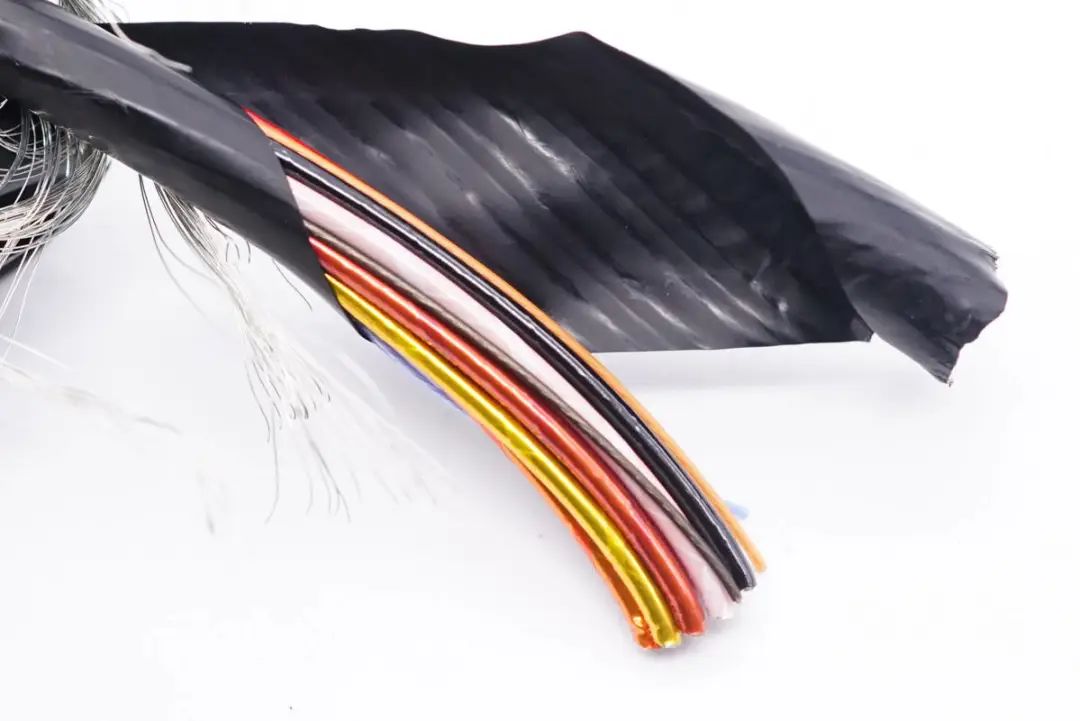

打开塑料皮，内部是线缆的线芯。线芯采用塑料皮包裹扎紧。

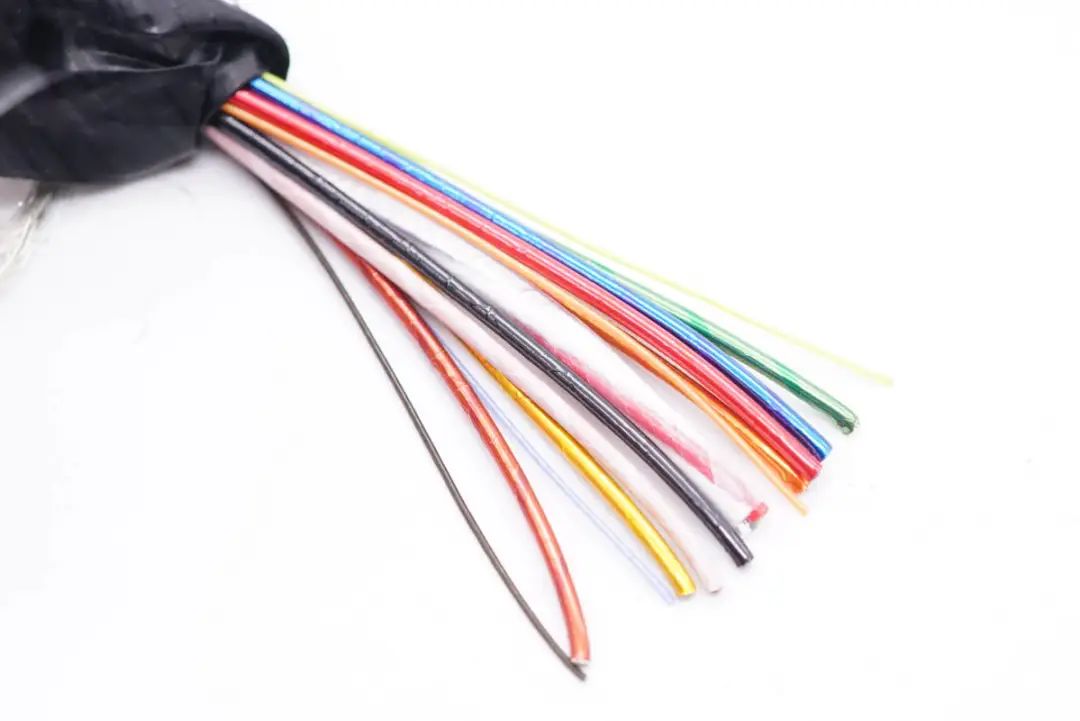

全部线芯一览，外层是用于传输高速信号的同轴线，内部为供电线缆。

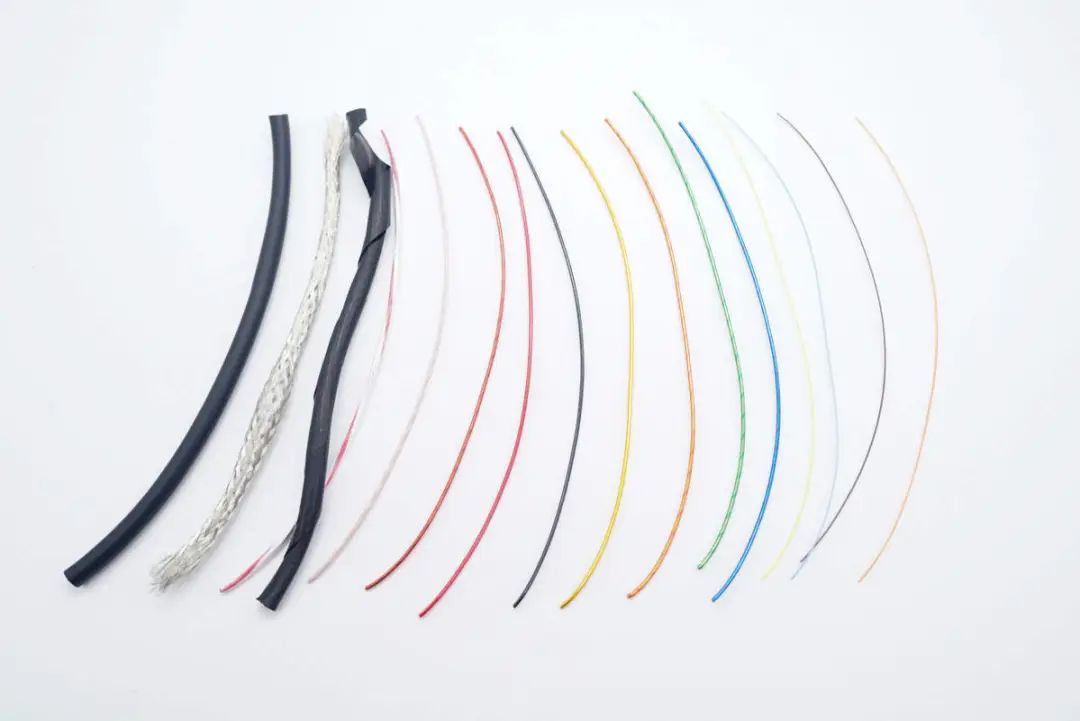

部分线材拆开整体一览，包括TPE塑料外皮、金属屏蔽网、塑料保护层、同轴数据线芯和电力传输线芯。

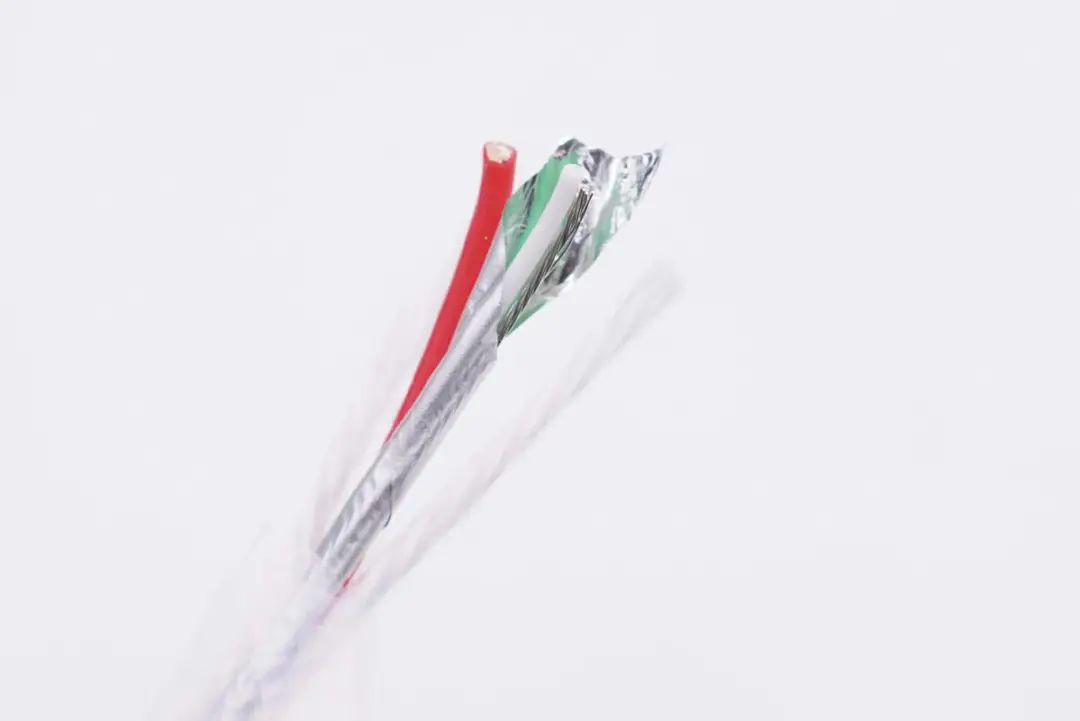

红色正极线芯，USB2.0屏蔽线以及棉线组成线缆内芯。

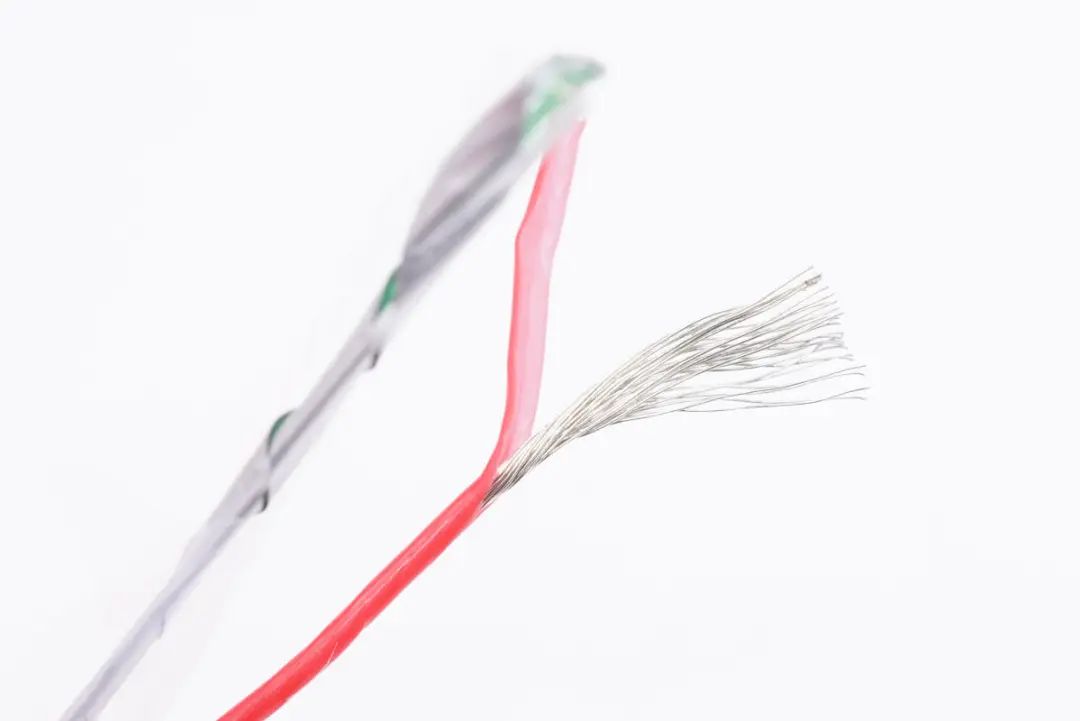

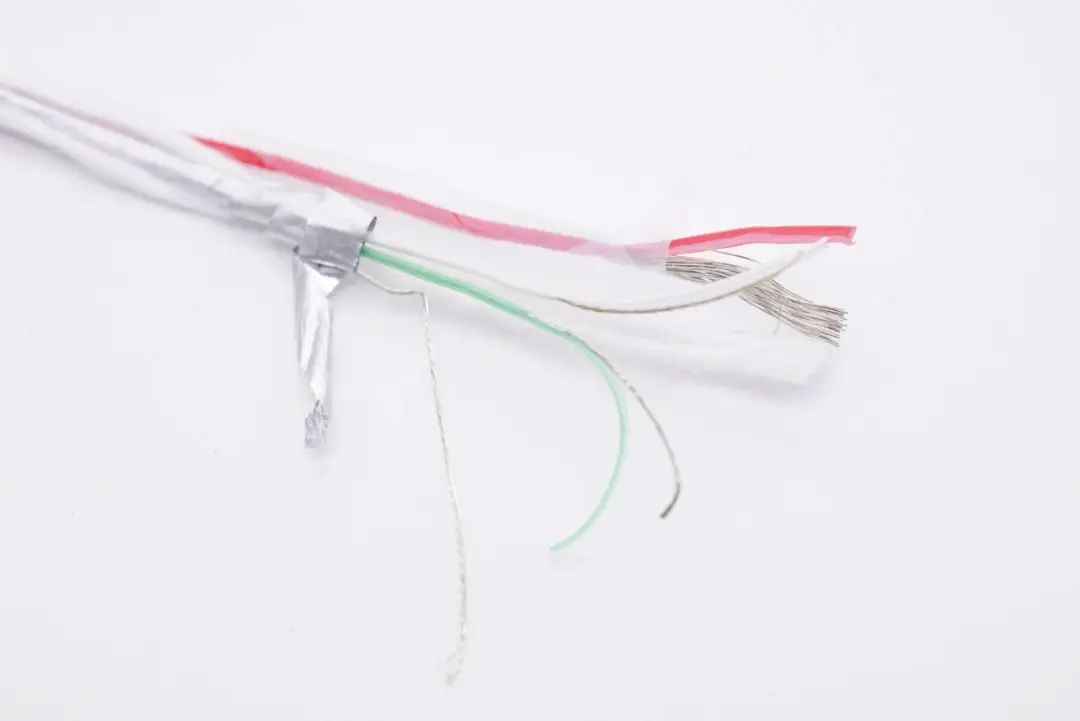

红色线芯为正极电力线芯，左侧屏蔽线为USB2.0数据线。
USB2.0数据线为白绿线芯，屏蔽层内部还有一根裸露线芯。

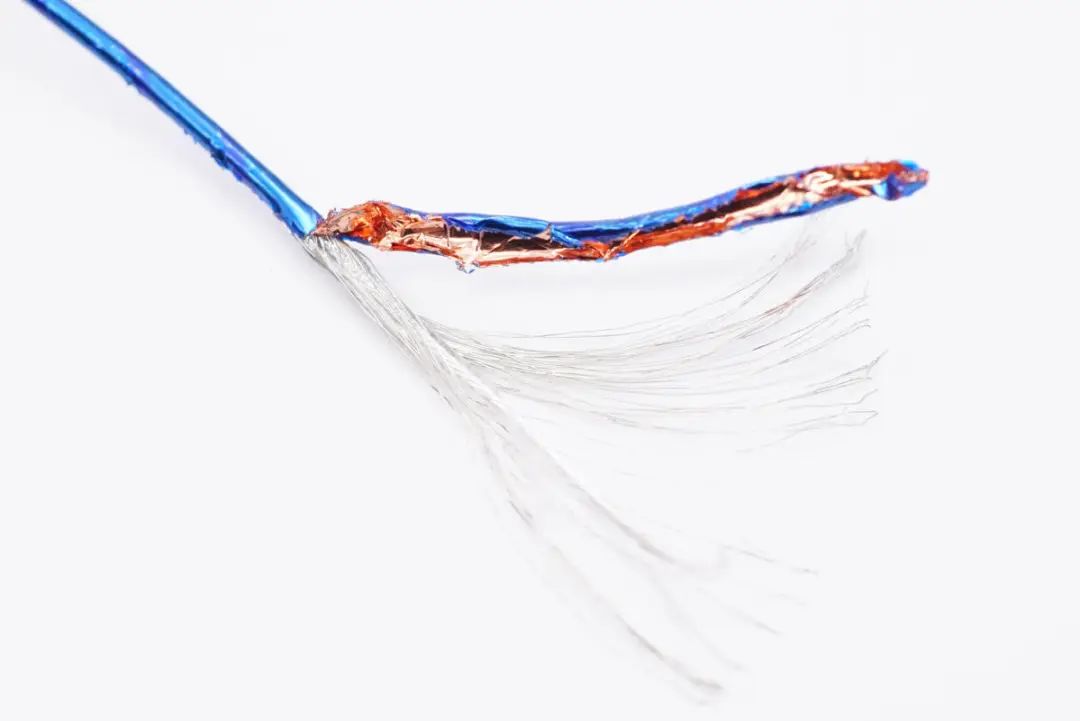

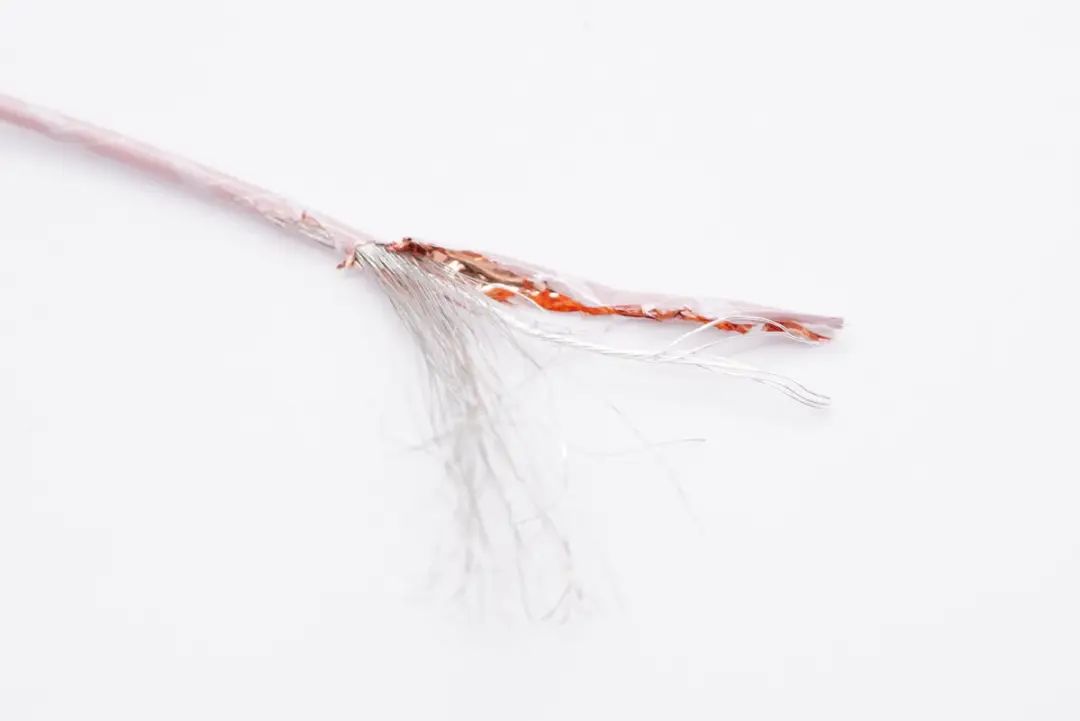

对应雷电信号传输的白色同轴线，采用纯铜镀厚银的屏蔽网，外层缠绕铜箔和塑料绝缘层。内部线芯采用透明绝缘层，为镀银线缆。镀银降低线缆在传输信号时的损失，其余7根不同颜色的线缆均为同样的结构。
橙色同轴线特写。

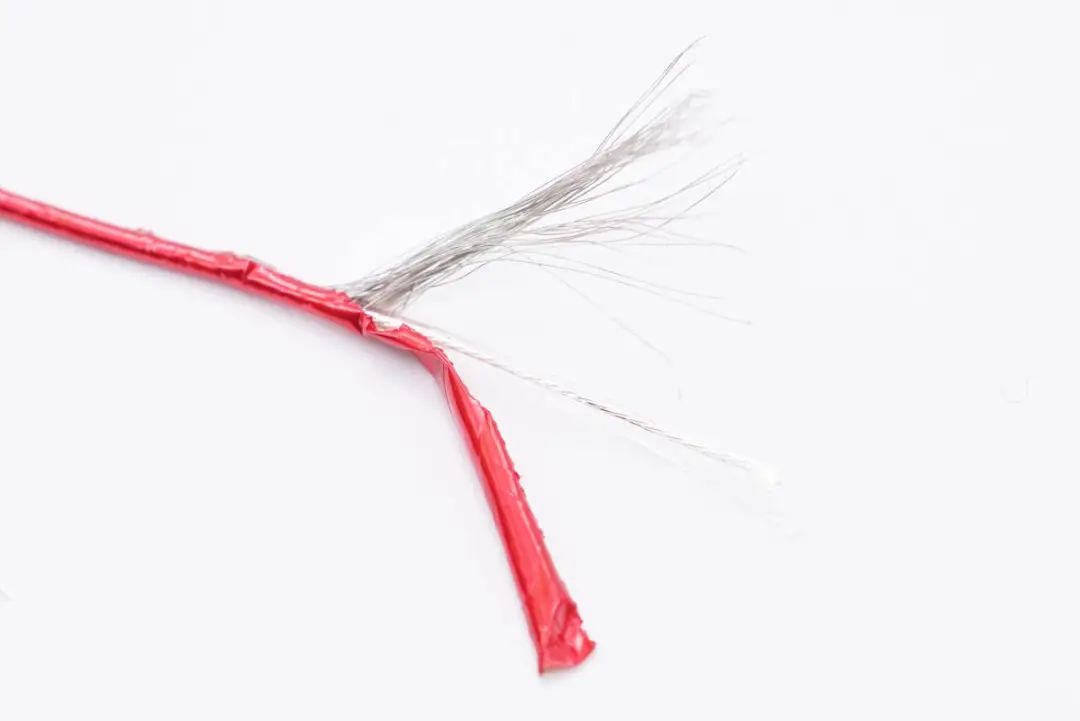

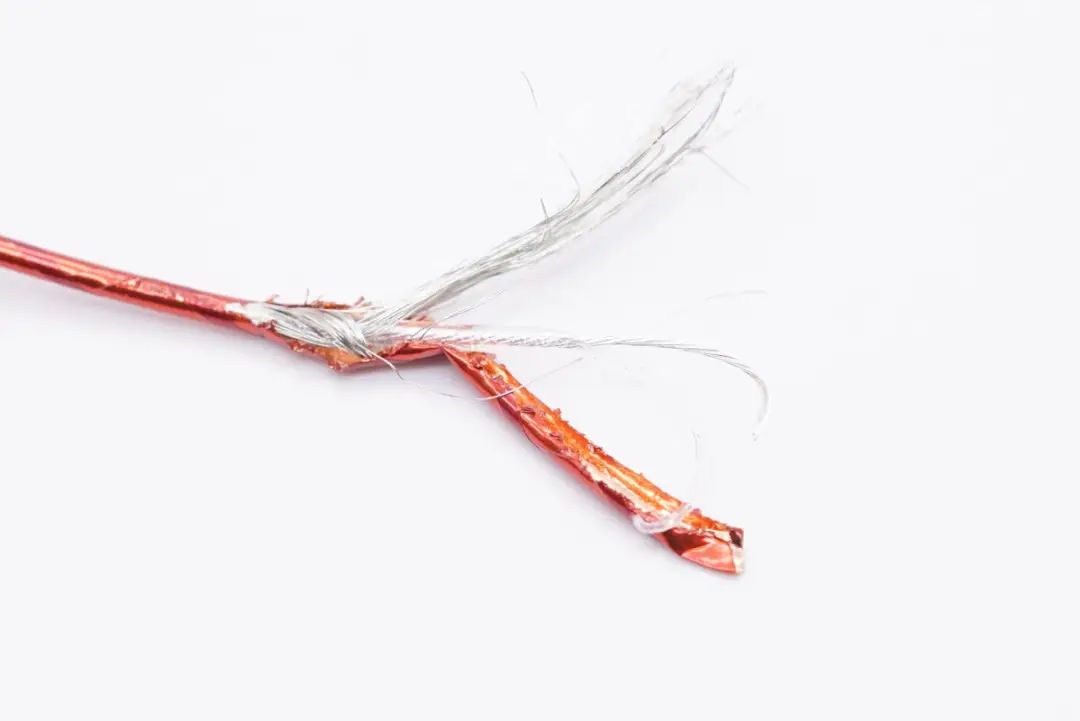

红色同轴线特写。

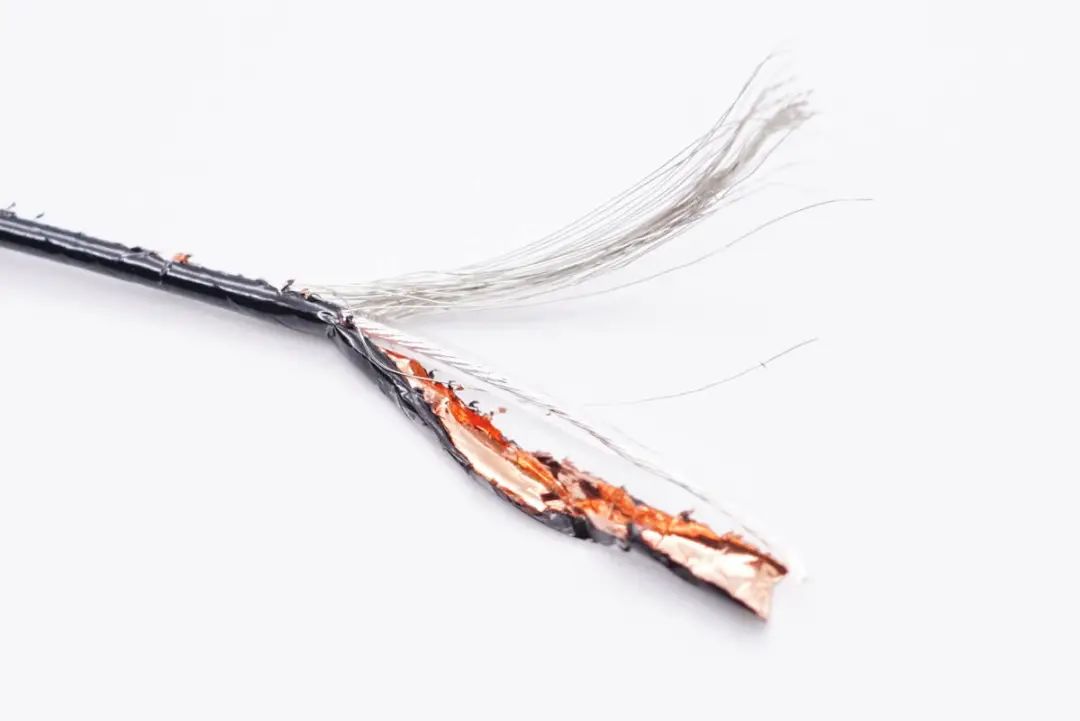

黑色同轴线特写。

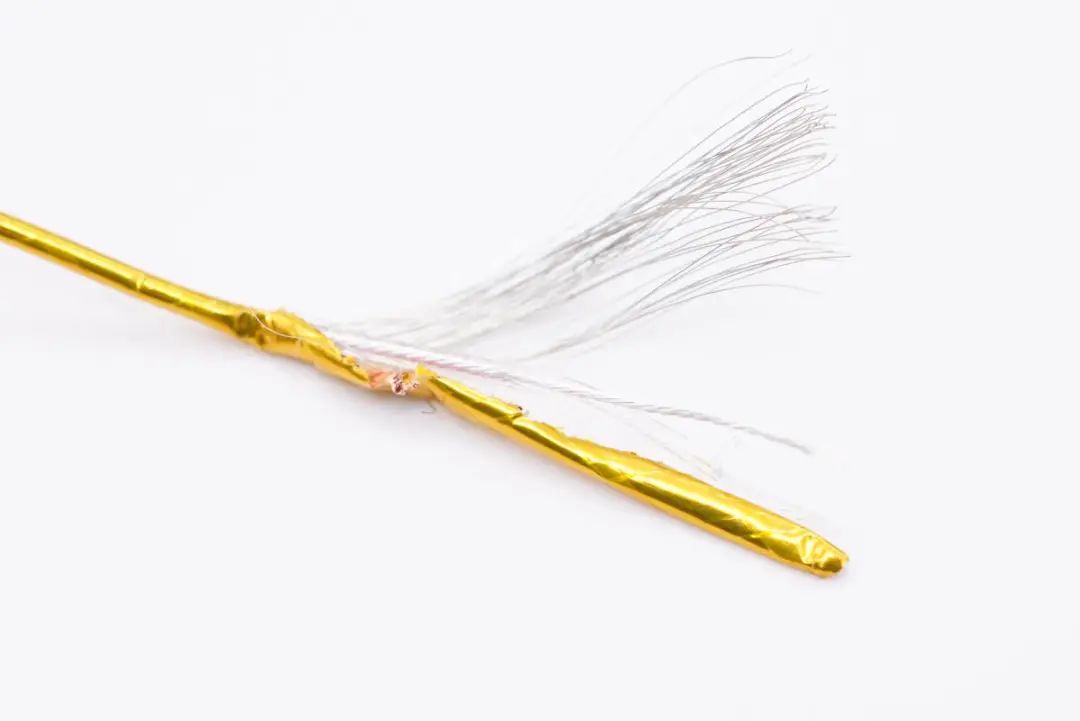

金色同轴线特写。

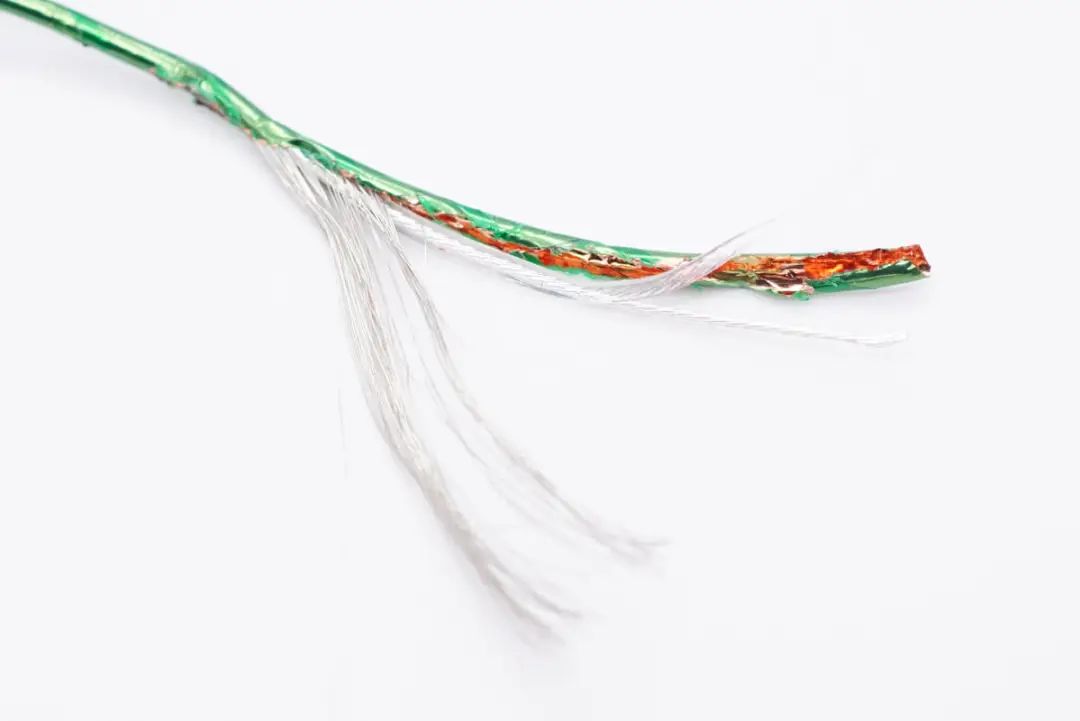

绿色同轴线特写。
蓝色同轴线特写。
黄色细线为VCONN线芯。
蓝色CC线芯特写。

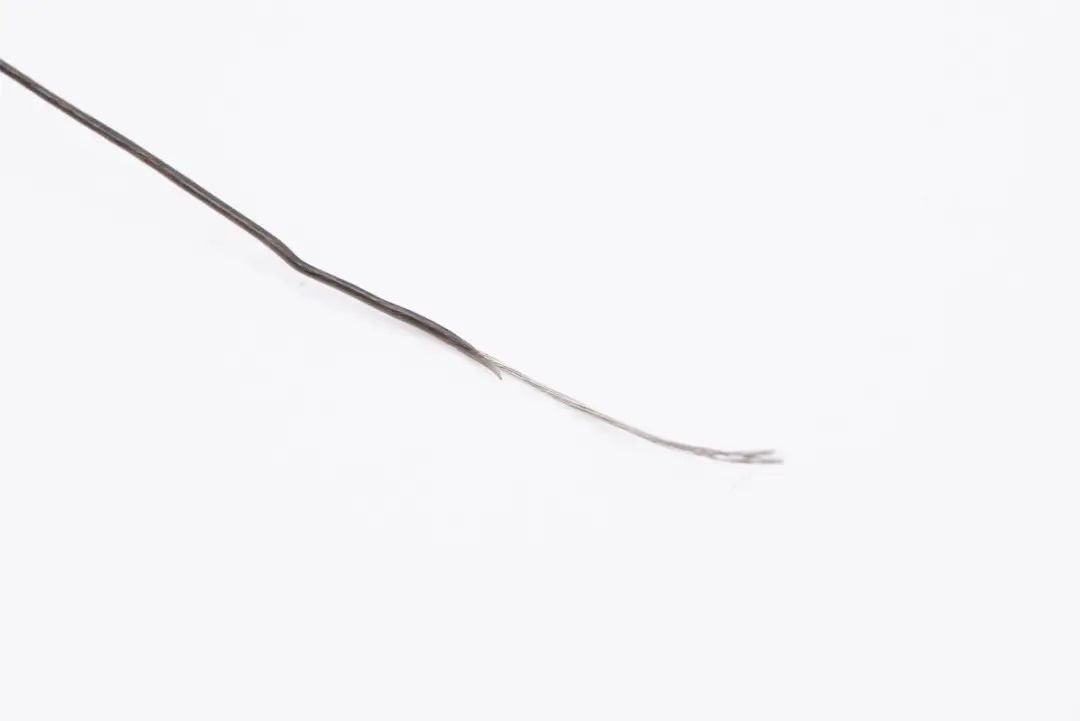

黑色SBU线芯特写。
橙色线芯特写。

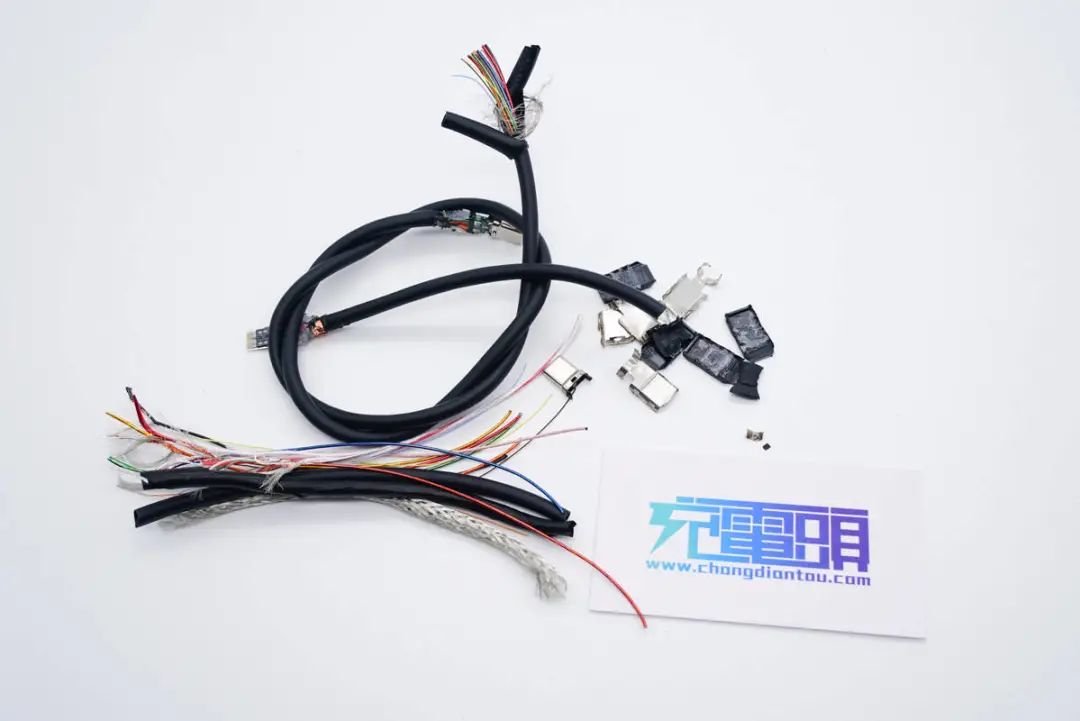

全部拆解完毕，来张全家福。
充电头网拆解总结
Zikko即刻这根雷电4线不仅粗壮结实，而且长度为80cm，达到了雷电3线的普遍长度标准。此外两端采用抗弯折处理，接口处进行磨砂处理方便插拔。充电头网使用ChargerLAB POWER-Z KM002C检测发现，其电力传输能力为20V/5A，支持USB4和雷电3，数据传输能力达到40Gbps。
充电头网通过拆解发现，线头使用钢套点焊连接，封装牢固，内部注塑填充保护，其中一头的PCB板上有E-Marker芯片。线缆内部整整有16根线芯，线芯焊接牢固并涂胶加固。数据线采用8根同轴线，线缆中心还设有棉线来降低线身硬度。最里层USB传输线芯也有屏蔽层，抗拉能力和抗干扰能力都很强。
