520送什么？DIY一个高颜值RGB时钟，女生看了都想要

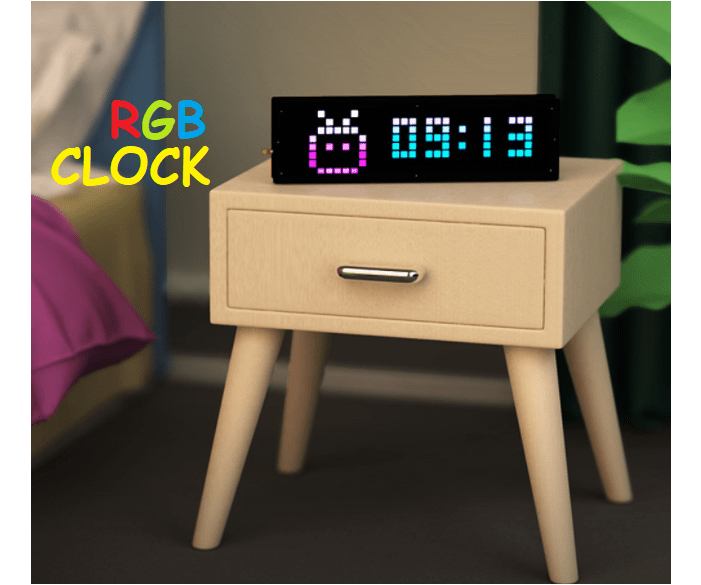

给大家分享一个用ESP8266做一个高颜值的RGB时钟的项目！这个时钟还具有自动亮度控制功能并配备了温度传感器！

材料准备

• PCB
• ESP8266或Nodemcu
• 跳线
• 焊接工具

第1步: 准备工作

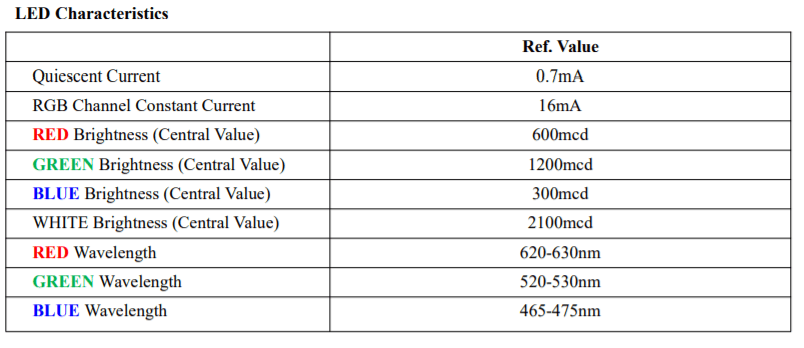

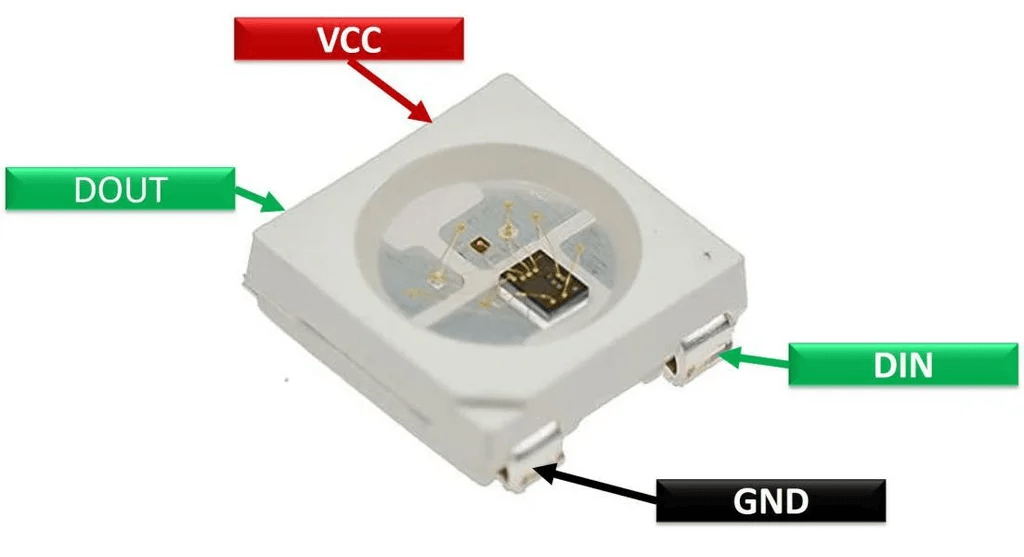

Neo Pixel是可寻址的LED，我们可以通过编程，让它显示任何一种颜色或者数字。Neo Pixel有不同的smd封装，这个项目使用的是Ws2812b-5050 mini RGB。这种迷你LED的额定电压为3.0V到5.5V，电流为16mA（每个LED）。NodeMCU有3.3V的稳压器，可以正常驱动所有的LED。

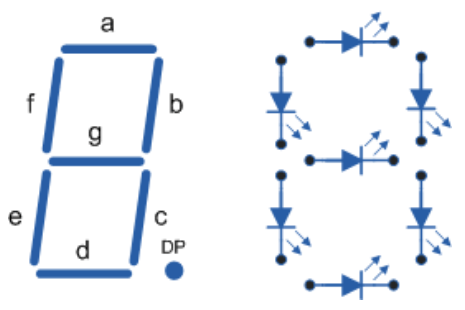

第2步：使用Neo Pixel Led制作7段显示器

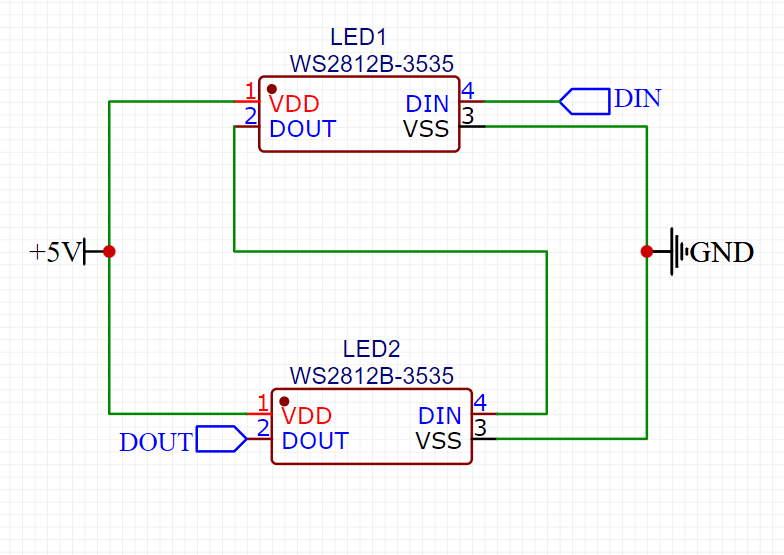

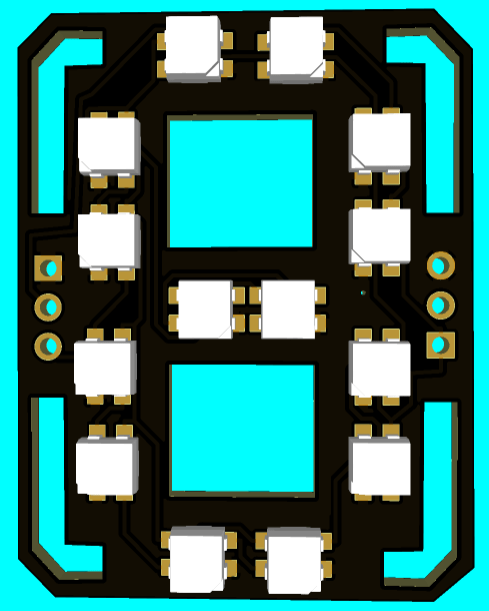

在这里，我们需要把所有的电源并联起来，把所有的数据连接串联起来，使用7段显示方法，如上图连接所有的LED。每段有2个LED，整个面板总共有14个LED。我们需要4个面板来显示时间（2个显示小时，2个显示分钟）。当然还可以再连接两个面板来显示秒/任何其他数值，或者温度。不管怎么连接，记住总是要把第一个面板的DOUT连接到第二个面板的DIN。

第3步：连接仪表盘

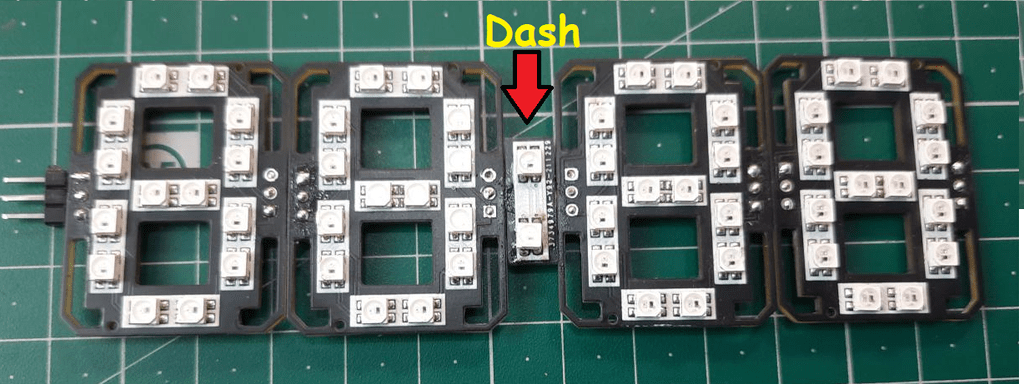

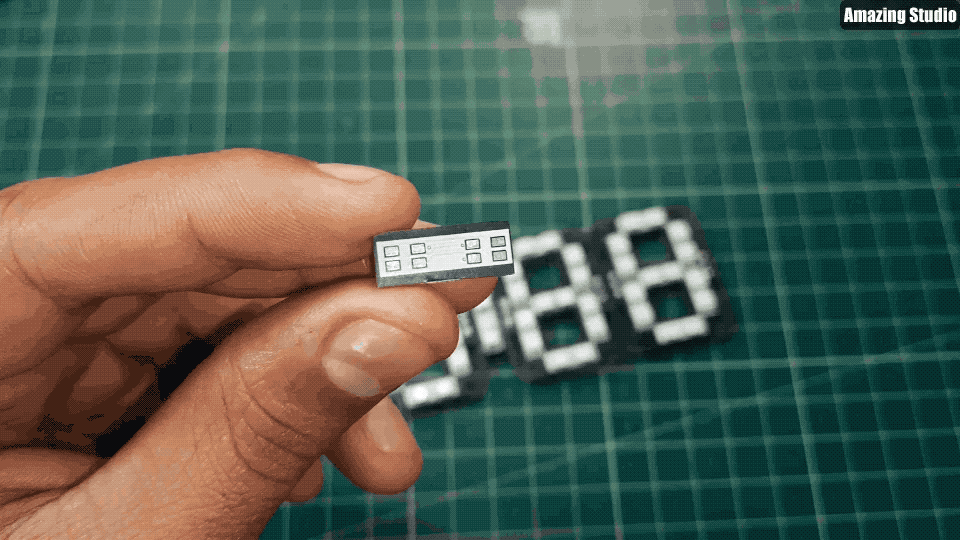

为了连接小时和分钟面板，在两面板之间有一个小的PCB板，名为Dash，包含了2个LED作为二进制数字，这2个LED灯每隔一秒就会发光一次。

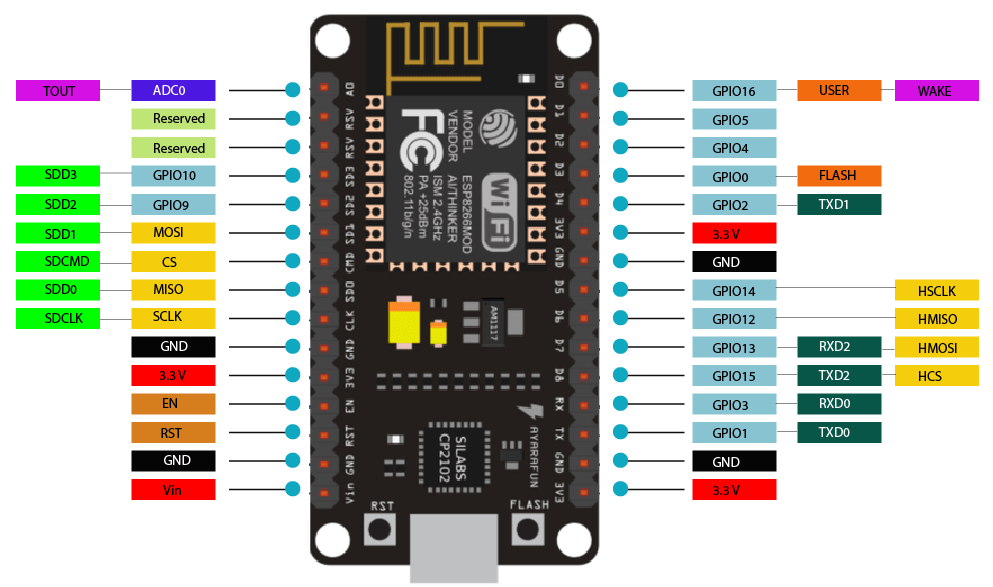

第4步：NodeMCU/ESP8266介绍

ESP8266集成了一个32位Tensilica处理器，标准的数字外围接口。我们的ESP8266具有板载Wi-Fi支持，通过它我们可以连上互联网调整时间，而不需要任何RTC（实时时钟）模块。这样子的话可以减少连接，使整个项目变得更简单一些。

第5步：代码中支持的功能

如果使用本文提供的代码，那么我们可以在这个7段时钟中增加2个额外的功能：

1. 使用触觉开关的温度和湿度显示

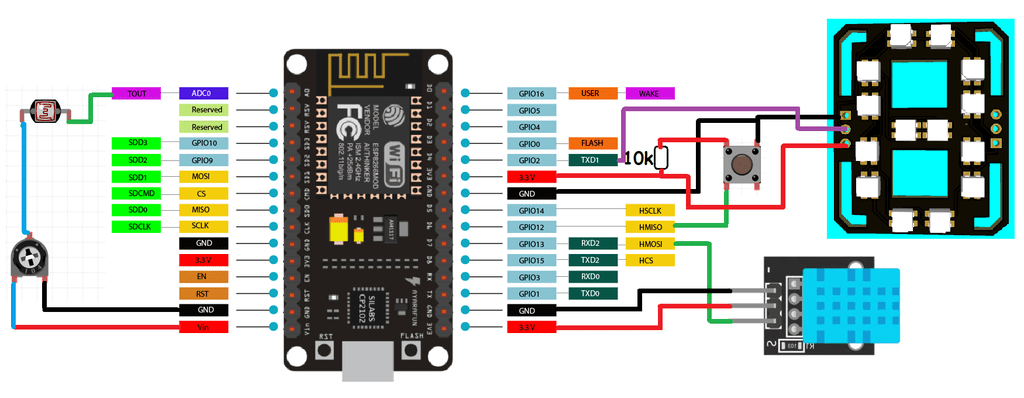

在13号针脚上添加一个DHT11传感器，在12号针脚上添加一个触觉按钮，可以在屏幕上获得摄氏或华氏的温度值。用一个10k电阻将按钮的第12针脚连接到5V，另一端连接到GND。也就是说，当按钮针脚被拉到GND时，显示器将显示温度读数。如果没有这个温度传感器，代码也可以工作，所以如果你想让项目简单一点，也可以不需要这些连接。

1. 使用引脚A0的LDR传感器进行亮度控制

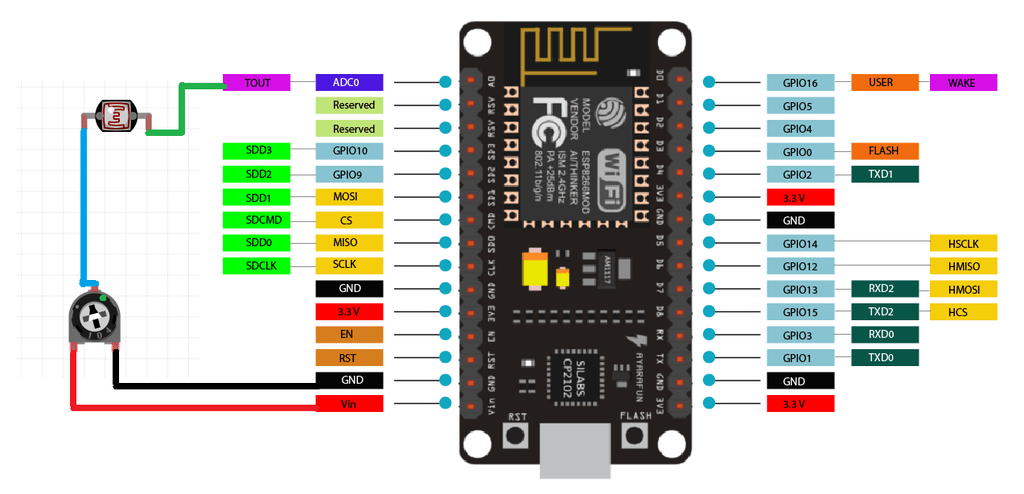

通过在A0引脚上做一个电阻分压器网络，添加一个带有10k电阻的LDR传感器，可以相应地改变亮度。白天的亮度高，晚上的亮度低。如果你不想要可调节亮度，这部分代码也可以在没有这些传感器的情况下工作，它将会锁定在默认设置。
