DRV8353M是具有电流分流放大器和扩展温度的 102V 最大值 3 相智能栅极驱动器

产品详情

描述：

DRV8353M 系列器件是高度集成的AD8402ARU50栅极驱动器，适用于三相无刷直流 (BLDC) 电机应用。这些应用包括 BLDC 电机的磁场定向控制 (FOC)、正弦电流控制和梯形电流控制。这些器件变体提供可选的集成分流放大器以支持不同的电机控制方案，并提供降压稳压器为栅极驱动器或外部控制器供电。

DRV8353M 使用智能栅极驱动 (SGD) 架构来减少 MOSFET 压摆率控制和保护电路通常需要的外部组件数量。SGD 架构还优化了死区时间以防止击穿情况，通过 MOSFET 压摆率控制提供降低电磁干扰 (EMI) 的灵活性，并通过 V GS监视器防止栅极短路情况。强大的栅极下拉电路有助于防止不需要的 dV/dt 寄生栅极导通事件。

支持各种 PWM 控制模式（6x、3x、1x 和独立），用于与外部控制器的简单接口。这些模式可以减少控制器对电机驱动器 PWM 控制信号所需的输出数量。该系列器件还包括 1x PWM 模式，用于通过使用内部块换向表对 BLDC 电机进行简单的传感梯形控制。

特性：

●9 至 100V、三路半桥栅极驱动器

○扩展 T A操作 -55 °C 至 125 °C

○可选的三重低侧电流分流放大器

●智能栅极驱动架构

○用于 EMI 性能的可调压摆率控制

○ VGS握手和最小死区时间插入以防止击穿

○ 50mA 至 1A 峰值源电流

○ 100mA 至 2A 峰值灌电流

○通过强下拉降低 dV/dt

●集成栅极驱动器电源

○高边倍增电荷泵 用于 100% PWM 占空比控制

○低边线性稳压器

●集成三重分流放大器

○可调增益（5、10、20、40 V/V）

○双向或单向支持

●6x、3x、1x 和独立 PWM 模式

○支持 120° 感应操作

●提供 SPI 或硬件接口

●低功耗睡眠模式（V VM = 48V 时为 20μA）

●综合保护功能

○ VM 欠压锁定 (UVLO)

○栅极驱动电源欠压 (GDUV)

○ MOSFET V DS过流保护 (OCP)

○ MOSFET击穿预防

○栅极驱动器故障 (GDF)

○热警告和关闭 (OTW/OTSD)

○故障状态指示器 (nFAULT)

应用：

●三相无刷直流 (BLDC) 电机模块

●风扇、鼓风机和泵

参数：

控制方式：外控、梯形控制

建筑学：栅极驱动器

控制界面：6xPWM、3xPWM、1xPWM

栅极驱动器 (A)：1

VS (分钟) (V)：9

VS ABS（最大）（V）：102

特征：电流检测放大器、硬件管理 I/F、SPI/I2C、智能门驱动

工作温度范围（℃）：-55 到 125

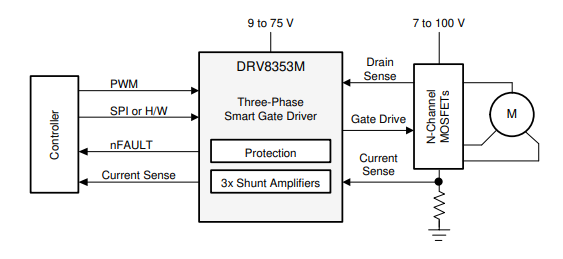

◆DRV8353M 简化原理图

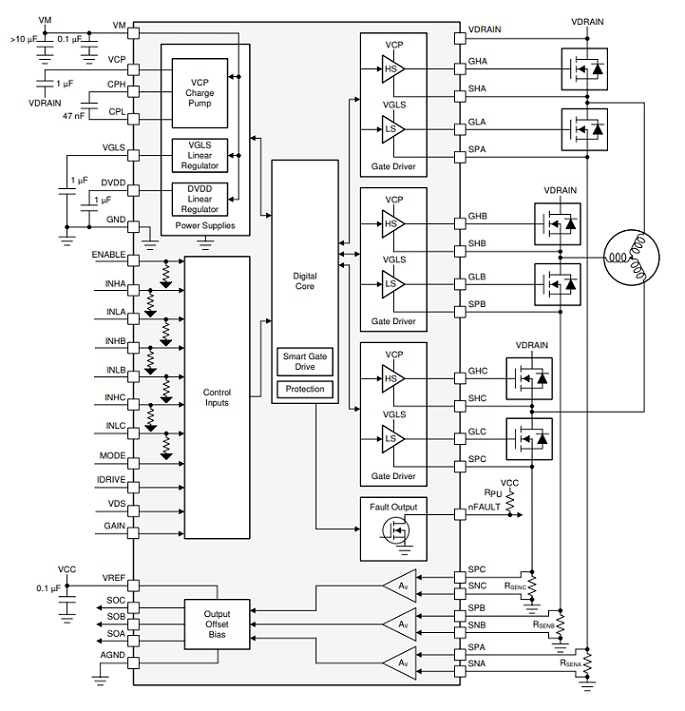

◆DRV8353M 功能框图
