拆解报告：第一卫30W USB PD快充充电器（1A1C）

得益于兼顾了新老数码设备的接口，1A1C充电器在今年成为了市场的主流产品，小米、紫米、ANKER等多家品牌厂商纷纷推出1A1C充电器。

在USB PD快充普及的趋势下，国内知名电商品牌第一卫（DIVI）同样也推出了一款30W 1A1C快充充电器。该款产品采用圆润的机身、折叠插脚设计，体积小巧、便携；同时还支持双口智能输出控制，当单口输出时，USB-C口支持最大30W，单双口同时输出时，USB-C接口自动降为18W输出。下面充电头网就为大家带来这款充电器的详细拆解。

一、第一卫30W USB PD充电器外观

包装盒正面印着产品的外观图片、品牌logo、功率参数等信息，标称USB-C口支持3A电流输出，USB-A口支持2.4A电流输出。

包装盒侧面印着产品的四大卖点，分别是快速充电、A+C双口输出、多重保护、折叠插脚设计。

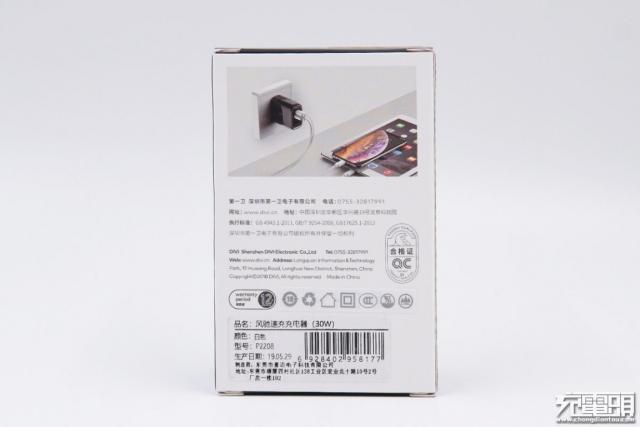

背面为详细的产品参数信息。

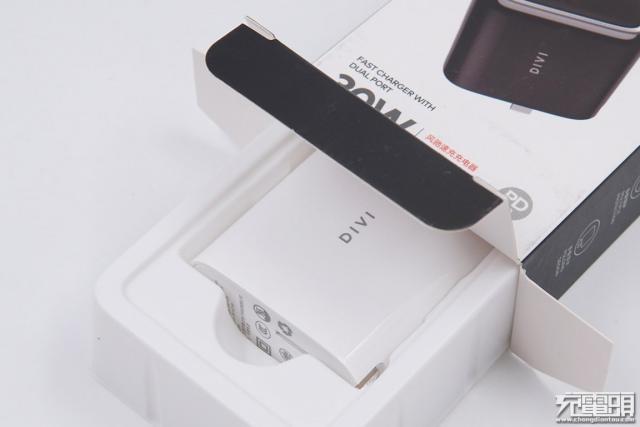

包装盒里面采用塑料内衬，减震效果好且比较轻便。

除了充电器本体之外，还附赠了一份产品说明书。

充电器整体看起来比较圆润，采用纯白色的外观，表面为钢琴烤漆处理，正面印着DIVI的品牌logo。充电器输出端采用1A1C接口设计。

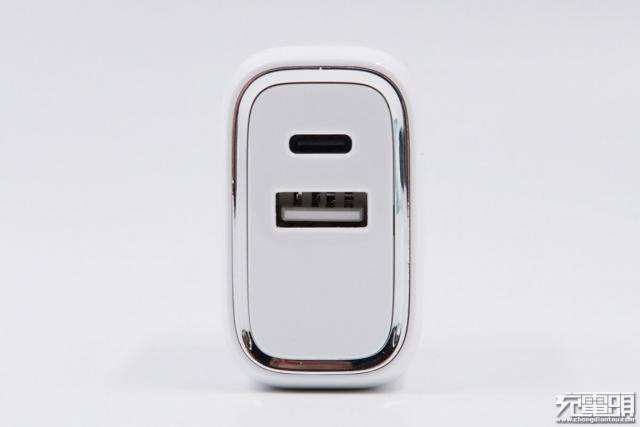

输出侧面板下沉设计，并在边缘采用了一圈亮银色边框修饰。

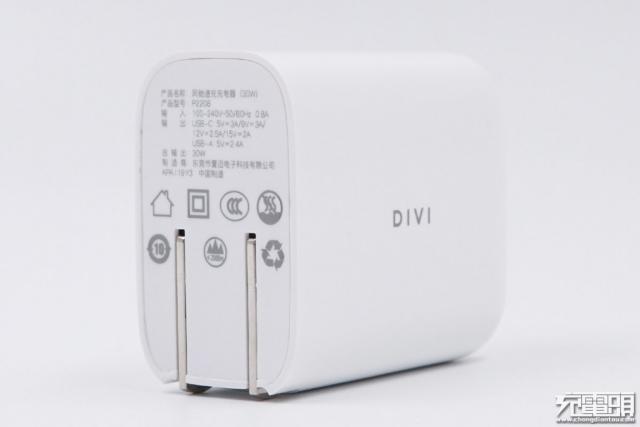

输入端插脚为可折叠设计，收纳方便，在插脚侧面板印着详细的规格参数信息。

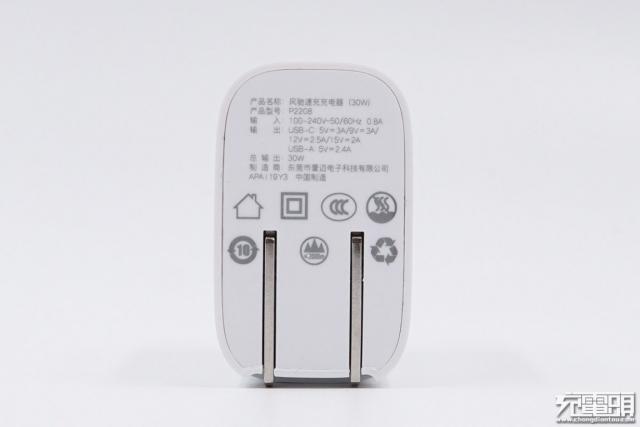

产品名称：风驰速充充电器（30W）；产品型号：P2208；输入：100-240V~50/60Hz 0.8A；USB-C口输出：5V/3A、9V/3A、12V/2.5A、15V/2A；USB-A口输出：5V/2.4A，总输出：30W；制造商：东莞市壹迈电子科技有限公司。目前产品已经通过了CCC认证。

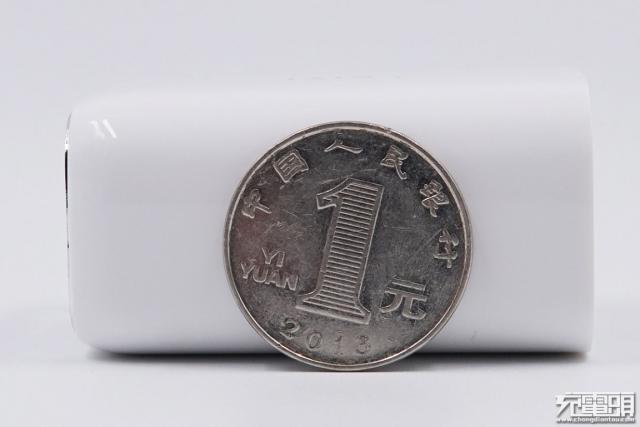

这款充电器的厚度略大于一元硬币的直径。

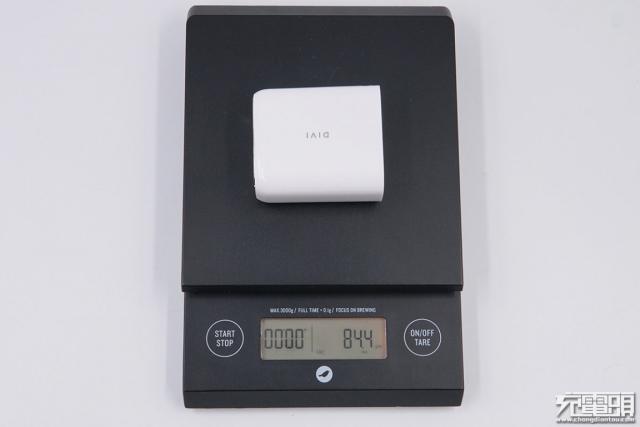

机身净重约为85g。

与苹果30W充电器相比，具有明显的体积优势。

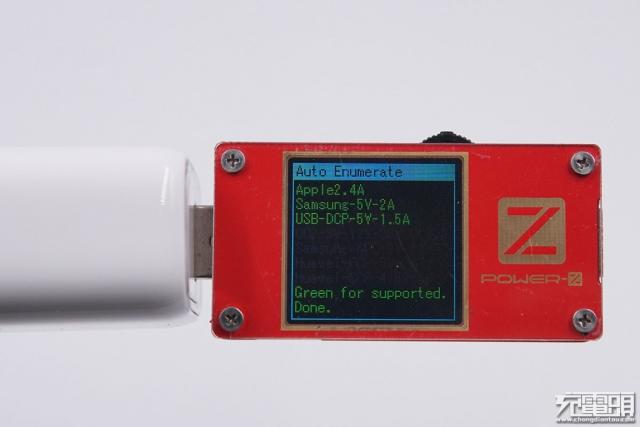

使用ChargerLAB POWER-Z KT001检测USB-A接口的输出协议，显示支持APPLE2.4A，Samsung 5V/2A、USB DCP三种协议。

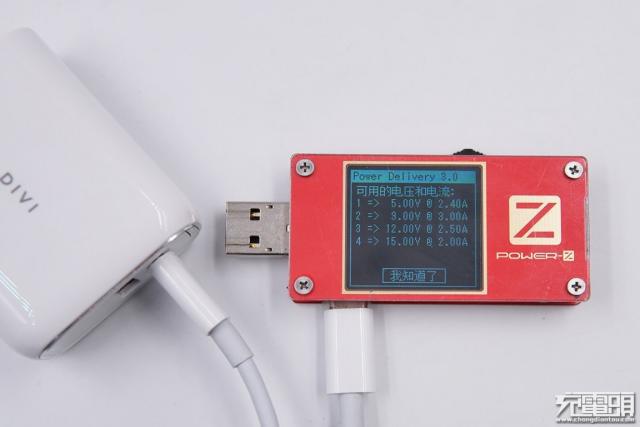

USB-C口的PDO报文显示，支持5V/2.4A、9V/3A、12V/2.5A、15V/2A四组电压档位，USB PD协议版本为PD3.0。

二、第一卫30W USB PD充电器拆解

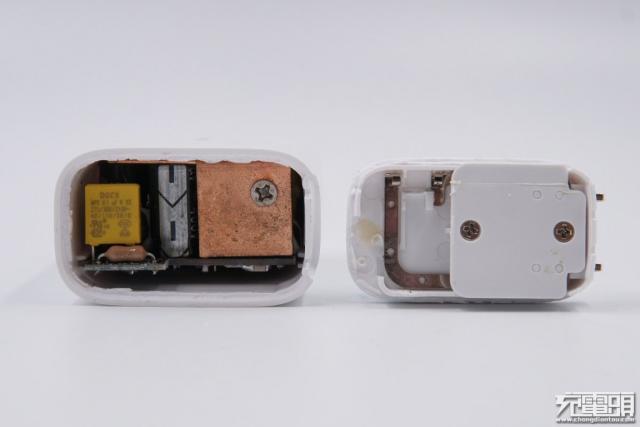

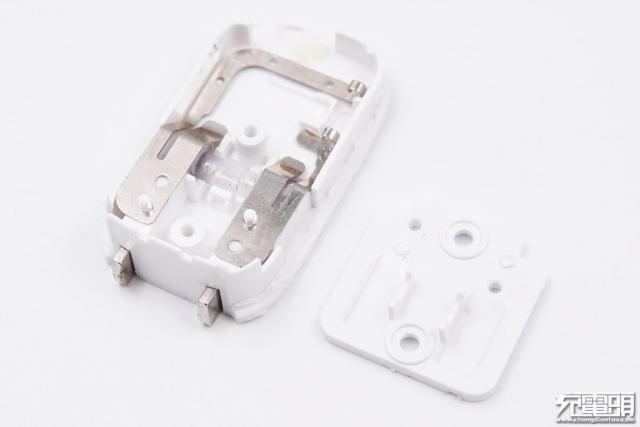

从输出插脚侧打开充电器外壳，折叠插脚内侧通过两根金属弹片接触PCBA导通。

AC插脚内部接口一览。

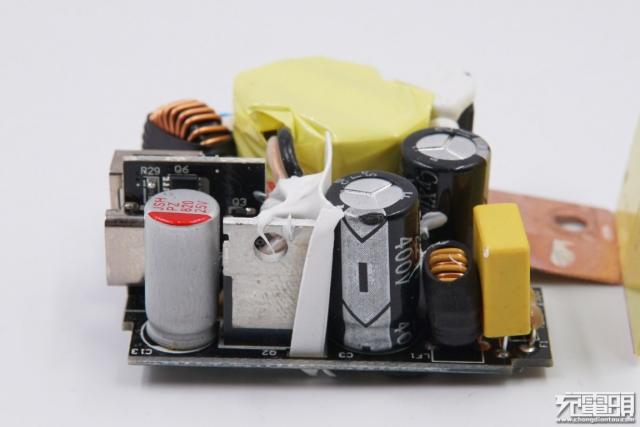

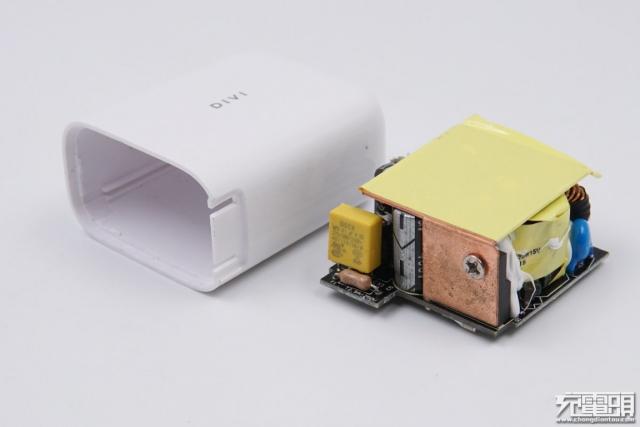

取出内部PCBA模块，可以看到正面采用了整块铜质散热片，初级侧使用螺丝钉将散热片与初级开关管固定。

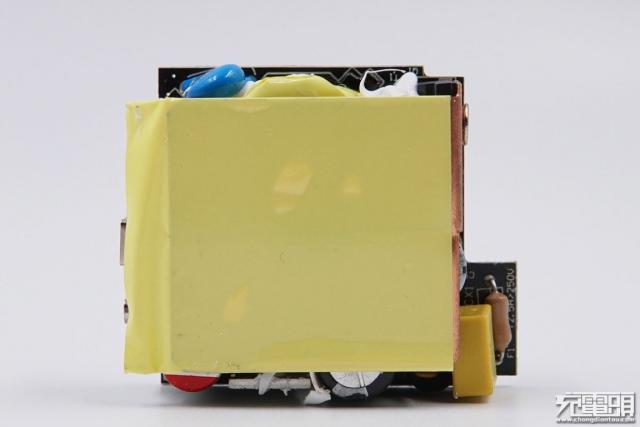

散热片采用马拉胶带包裹，加强绝缘。

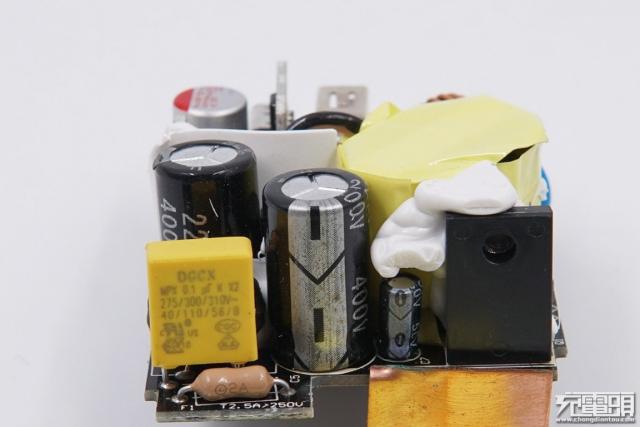

输入端设有一颗2A保险丝，安规X电容，两颗输入滤波电解电容，以及一颗PWM芯片供电电容。

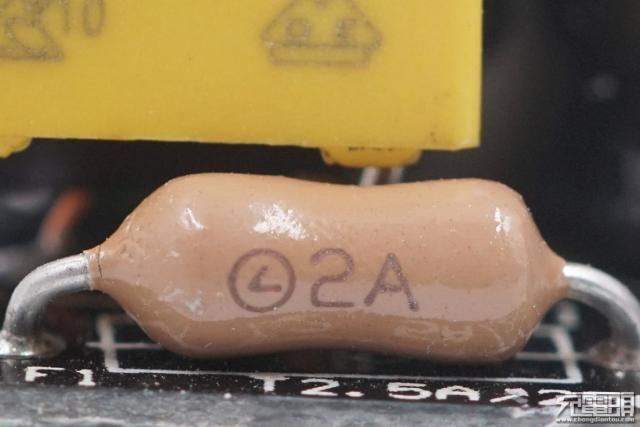

2A保险丝。

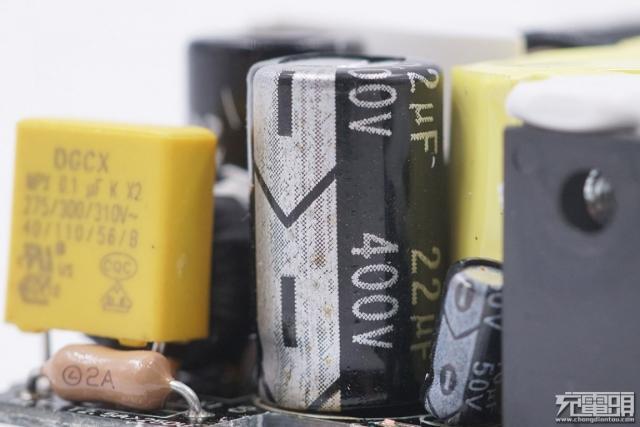

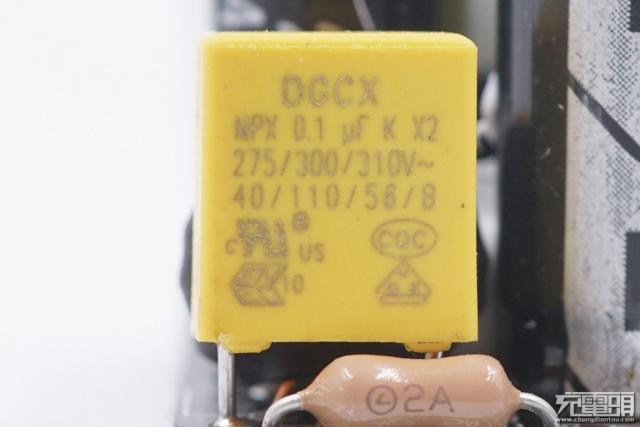

安规电容，容量0.1μF。

输入滤波采用两颗400V 22μF的铝电解电容并联。

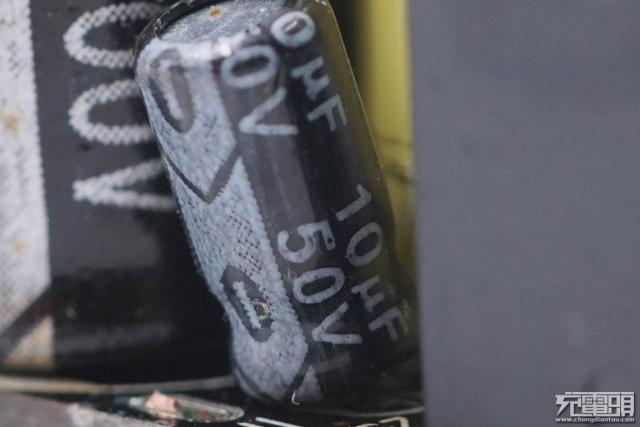

PWM芯片供电电容，规格50V 10μF。

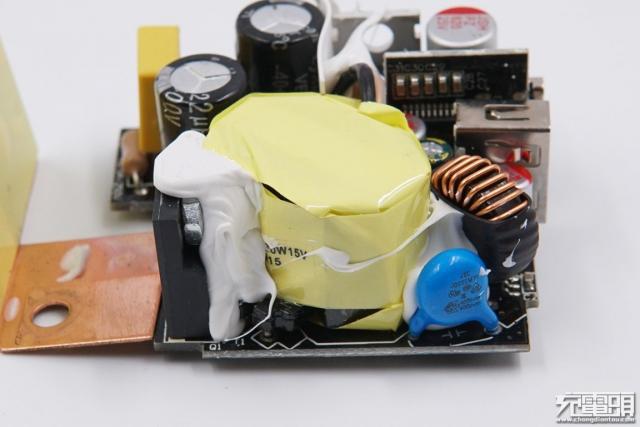

初级开关管与变压器之间注胶处理，加强散热；输出抗干扰的Y电容与变压器之间也有注胶处理。

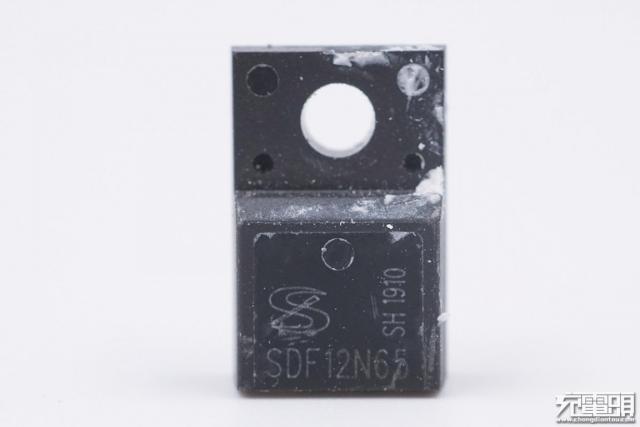

初级主控开关MOS，SDF12N65，12A，650V耐压。

在安规电容背面还有一颗共模电感，初级和次级之间采用塑料绝缘板进行隔离，旁边是次级同步整流MOS管。

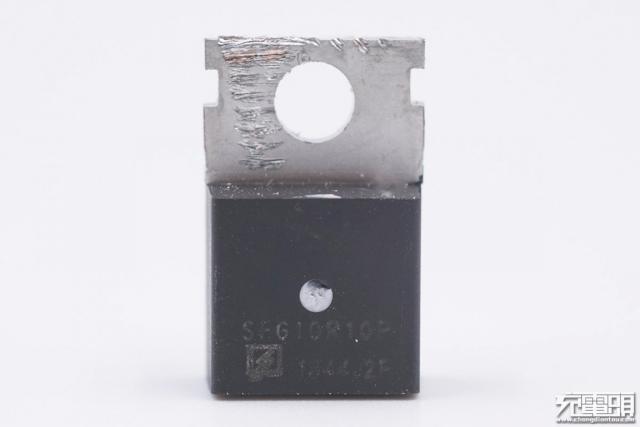

次级同步整流MOS管，东威SFG10R10PF，NMOS，导阻10mΩ。

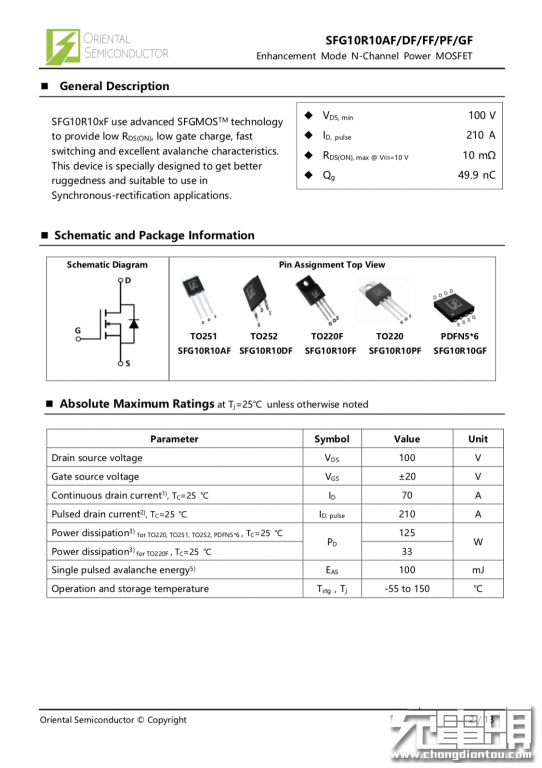

东威SFG10R10PF规格资料。

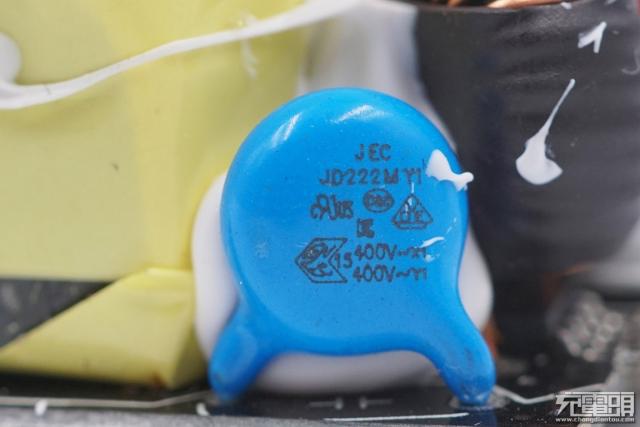

Y电容品牌为JEC。

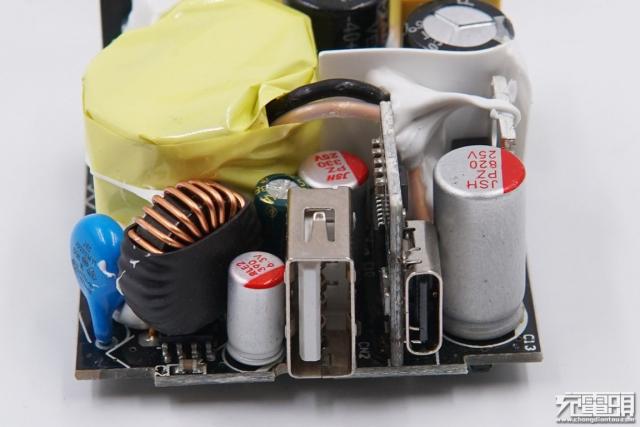

次级侧USB-C接口采用小块PCB板垂直焊接在主控PCB板上，1A1C接口的输出为二次降压模式，采用三颗固态电容和一颗电解电容滤波；旁边磁环电感用于二次降压。

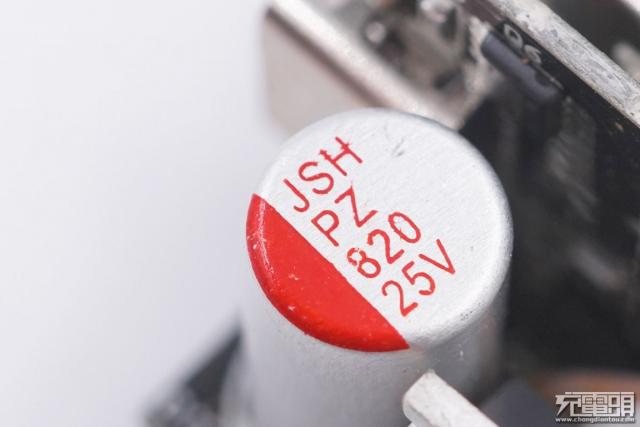

二次降压电路的输入滤波固态电容，来自JSH万京源，规格为820μF 25V。

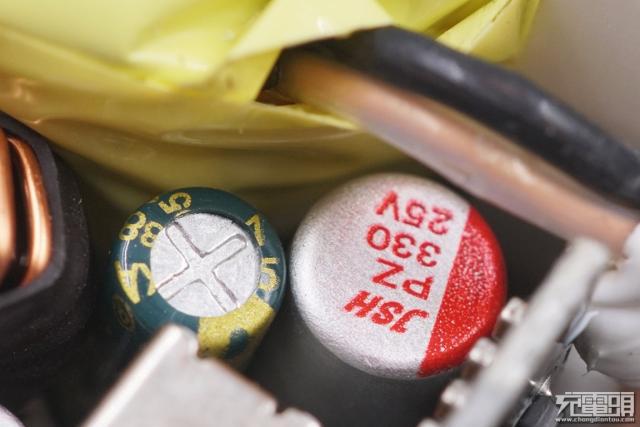

USB-C口输出滤波电容同样来自JSH万京源，规格为330μF 25V，旁边是一颗输出滤波电解电容。

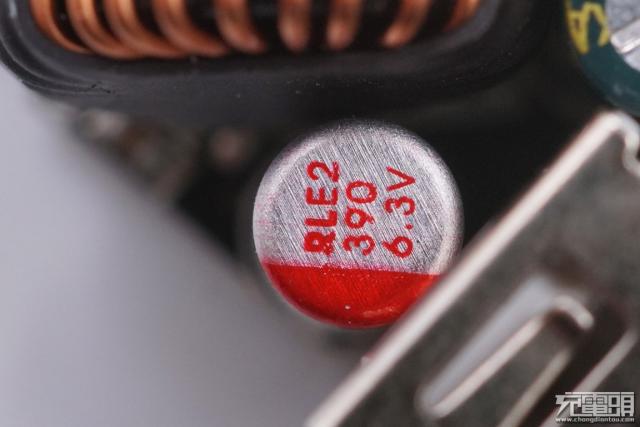

USB-A接口的输出滤波固态电容，规格为390μF 6.3V。

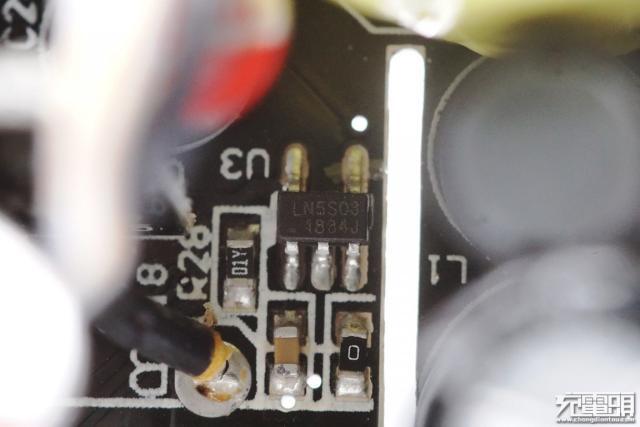

在USB PD协议小板附近是一颗次级同步整流芯片，来自力生美，型号LN5S03。该芯片支持多种开关电源工作模式，驱动电流大，工作电压宽，适合高能效电源适配器。

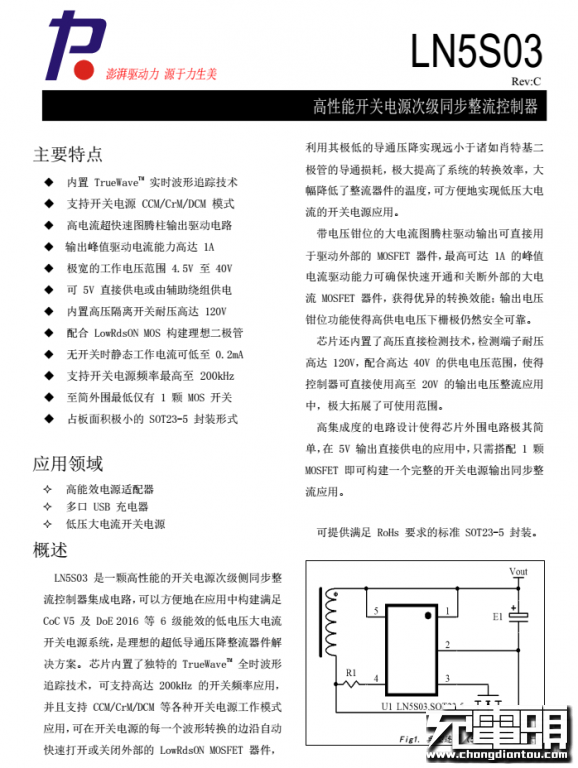

力生美 LN5S03 详细资料。充电头网拆解了解到，采用该芯片的产品还有京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器、XTAR EU4充电器、ALLMAYBE PD45充电器、老七机基地 43W四口充电器等。

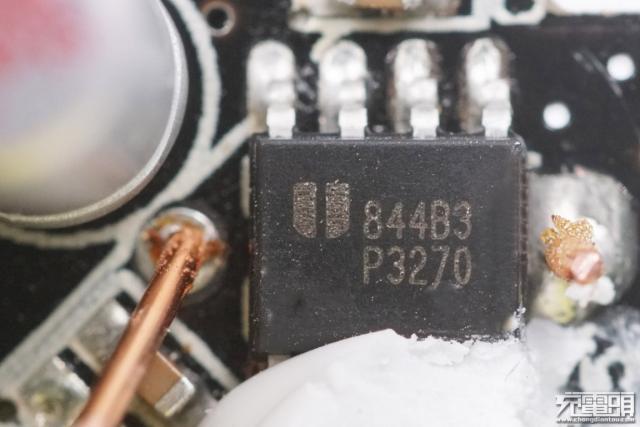

在差模电感下面有一颗同步整流降压IC，德信EUP3270，最大输出电流4A，用于USB-A端口输出。

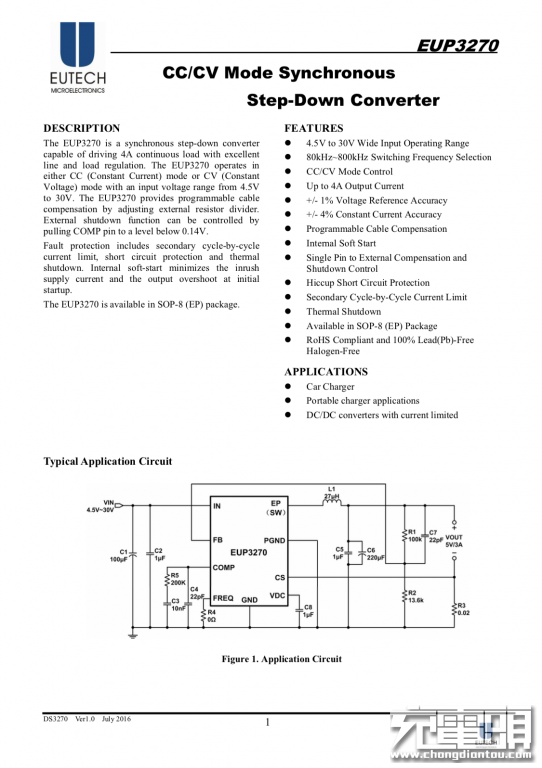

德信EUP3270规格资料。

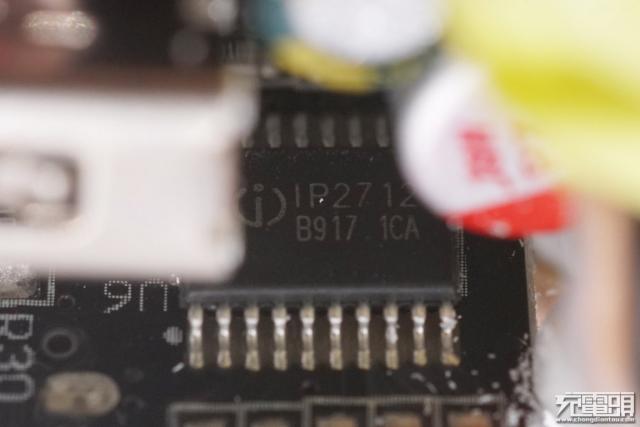

协议小板上采用一颗英集芯IP2712主控芯片。

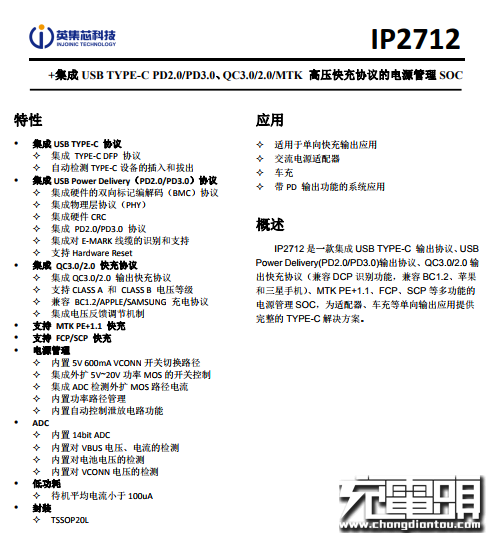

英集芯IP2712是一款集成USB TYPE-C输出协议、USB-PD（PD2.0/PD3.0)输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案。并且可以按照使用环境灵活自行配置。

充电头网了解到，采用英集芯IP2712协议芯片的产品还有MOMAX 66W USB PD充电器、品胜TS-C094快充充电器、XTAR EU4 USB PD充电器、DHL USB PD双口充电器等。

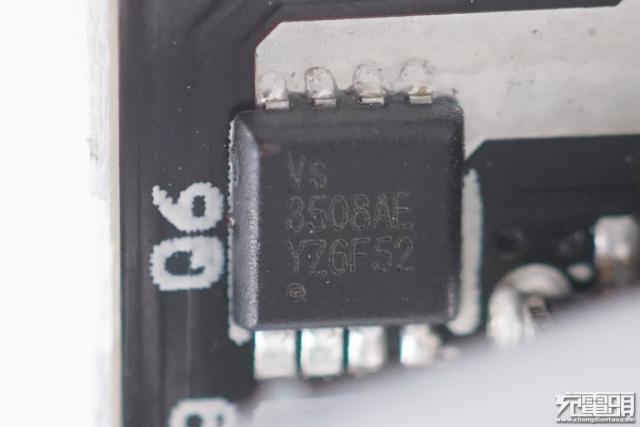

USB-C接口输出VBUS开关，来自威兆半导体，型号为VS3508AE。

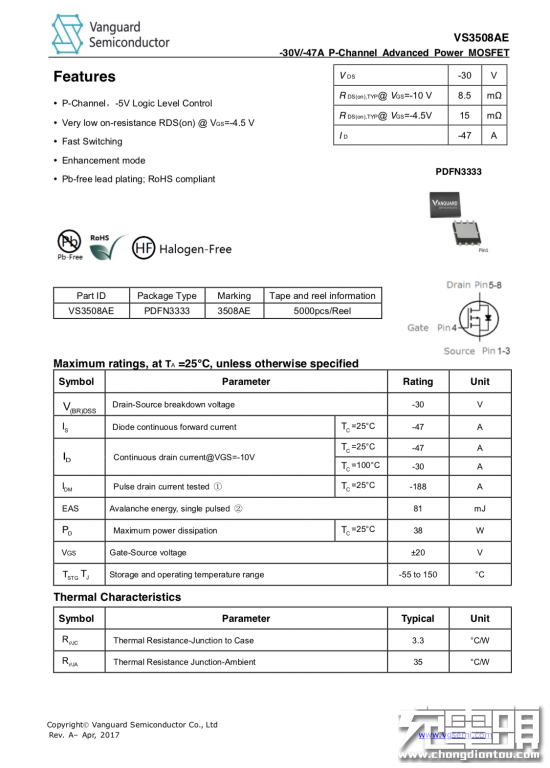

威兆VS3508AE详细规格资料。充电头网了解到，威兆VS3508AE目前已被小米6口USB充电器60W快充版、紫米APB01双模智能充电器、Benks邦克仕18W USB PD充电器、XinSPower新斯宝三口USB PD充电器等产品采用。

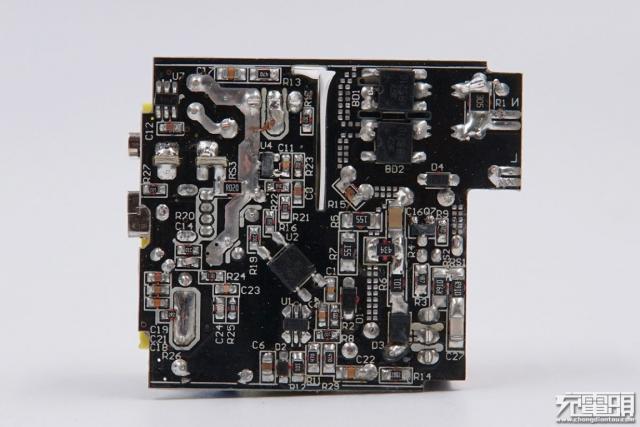

从PCBA背面可以看到，初级和次级之间有隔离设计，并且部分PCB板采用了镂空处理，进一步绝缘。

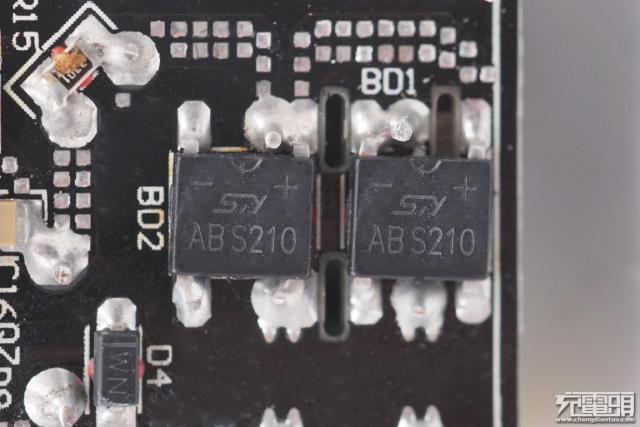

输入端两颗ABS210整流桥用于均摊发热。

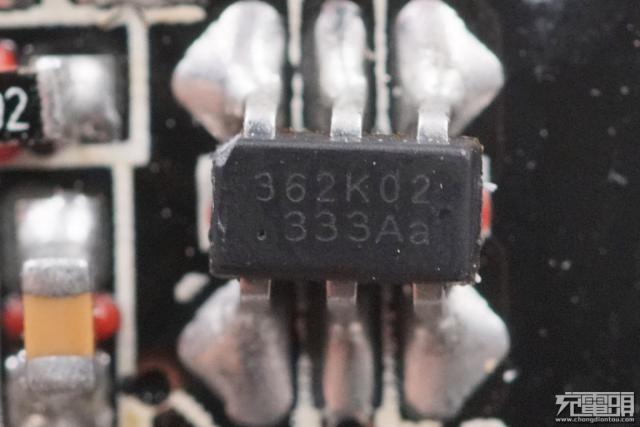

初级主控芯片来自昂宝，型号OB2362。

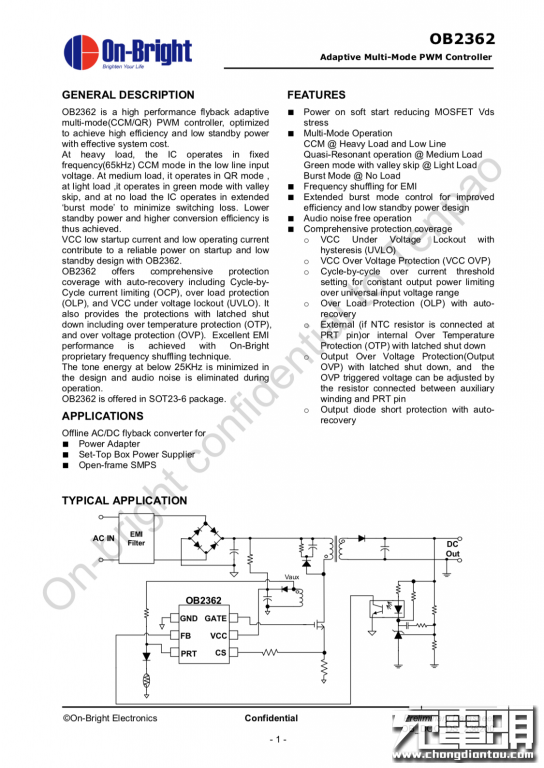

昂宝OB2362规格资料。充电头网了解到，采用该芯片的产品还有京东京造18W USB PD充电器、mophie无线充+充电宝+充电器三合一等产品。

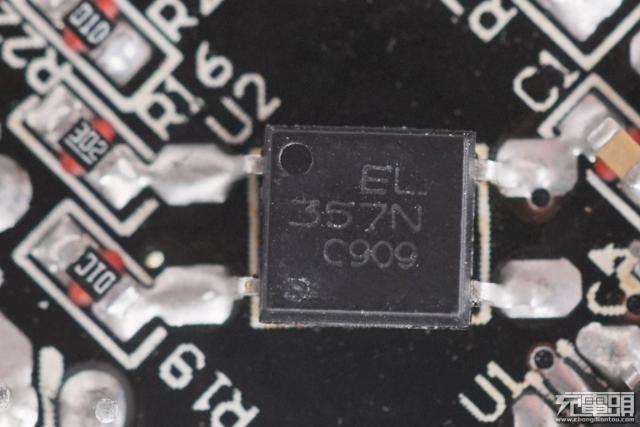

横跨与初级和次级之间的EL357N亿光光耦，用于反馈输出电压。

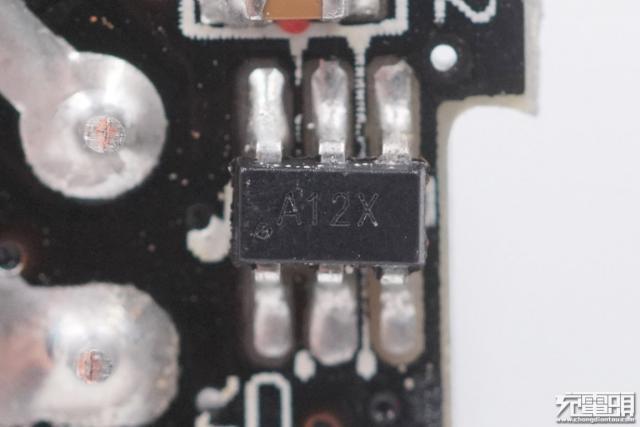

丝印A12X的自动识别IC。

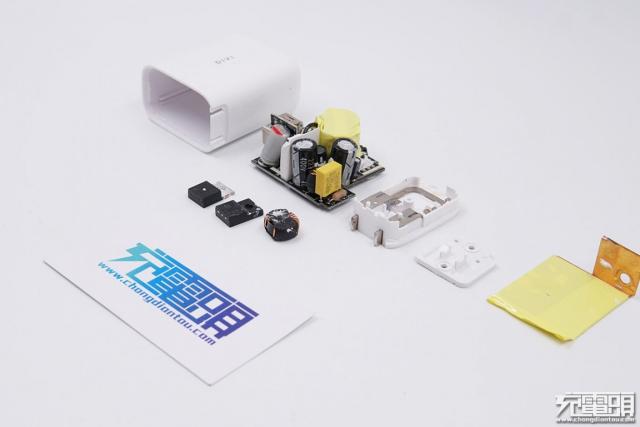

充电器全部拆解完毕。

充电头网拆解总结

第一卫这款30W 1A1C快充充电器具备体积小巧，易于携带的特点，同时，充电器支持双口智能输出，当单口使用时，可以支持最大30W的功率，满足小功率笔记本、平板电脑、移动电源等设备的充电需求，而在双口输出时，USB-C口功率自动降低至18W输出，USB-A口也能支持12W输出，满足两台设备同时充电的需求。

充电头网拆解发现，充电器内部采用昂宝、英集芯、万京源、威兆、东威、力生美、德信等品牌的元器件，用料扎实；并且内置大块铜板散热片，让充电器在大功率工况下仍能均匀散热，进一步保证产品稳定性。
