LM74701-Q1是具有集成 VDS 钳位的汽车 3.2V 至 65V 反向电池保护理想二极管控制器

产品详情

描述：

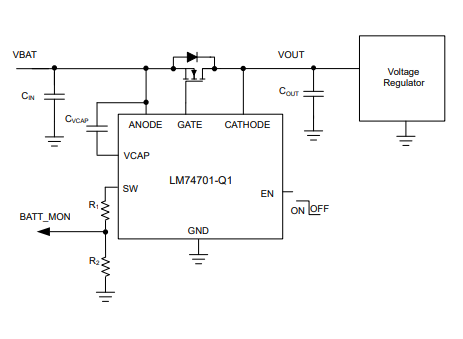

LM74701-Q1 是一款符合 AEC Q100 标准的汽车理想ADP191ACBZ-R7二极管控制器，它与外部 N 沟道 MOSFET 作为理想二极管一起工作，可提供 20mV 正向压降的低损耗反极性保护。LM74701-Q1 适用于 12V 汽车系统的输入保护。3.2V 输入电压支持特别适合汽车系统中的严酷冷启动要求。

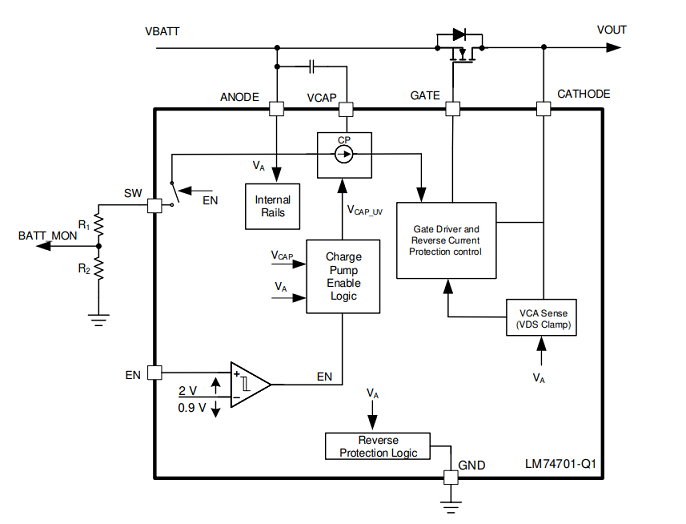

该器件控制 MOSFET 的 GATE，将正向压降调节为 20 mV。该调节方案可在反向电流事件期间平稳关断 MOSFET，并确保零直流反向电流。对反向电流阻断的快速响应 (< 0.75 μs) 使该器件适用于在 ISO7637 脉冲测试以及电源故障和输入微短路条件下具有输出电压保持要求的系统。LM74701-Q1 具有独特的集成 VDS 钳位功能，使用户能够实现无 TVS 的输入极性保护解决方案，并在受限的汽车系统中平均节省典型 60% 的 PCB 空间。

LM74701-Q1 控制器为外部 N 沟道 MOSFET 提供电荷泵栅极驱动。使能引脚为低电平时，控制器关闭并消耗大约 1 μA 的电流。

特性：

●AEC-Q100 符合以下结果

○器件温度等级 1：–40°C 至 +125°C 环境工作温度范围

○器件 HBM ESD 分类级别 2

○器件 CDM ESD 分类等级 C4B

●3.2V 至 65V 输入范围（3.9V 启动）

●–33V 反向电压额定值

●用于外部 N 沟道 MOSFET 的电荷泵

●20 mV 阳极至阴极正向压降调节

●1 μA 关断电流（EN = 低）

●80 μA 工作静态电流（EN = 高）

●2A 峰值栅极关断电流

●对反向电流阻断的快速响应：< 0.75 μs

●集成电池电压监控开关 (SW)

●无需额外输入 TVS 二极管即可满足汽车 ISO7637 瞬态要求（无 TVS）

●8 引脚 SOT-23 封装 2.90 mm × 1.60 mm

应用

●汽车 ADAS 系统 – 摄像头

●汽车信息娱乐系统——主机、远程信息处理控制单元

●汽车 USB 集线器

●冗余电源的主动 ORing

参数：

输入电压 (最小值) (V)：3.2

输入电压 (最大值) (V)：65

特征：线性控制

Iq (典型值) (mA)：0.08

智商（最大）（毫安）：0.13

IGate 源 (Typ) (uA)：11000

IGate 脉冲 (Typ) (A)：2.3

工作温度范围（℃）：-40 到 125

VSense 反向 (Typ) (mV)：-11

受控通道 (#)：1

场效应管：外部的
