LM3421是用于恒流 LED 驱动器的 N 通道控制器，带有串联 DIM FET 驱动器

产品详情

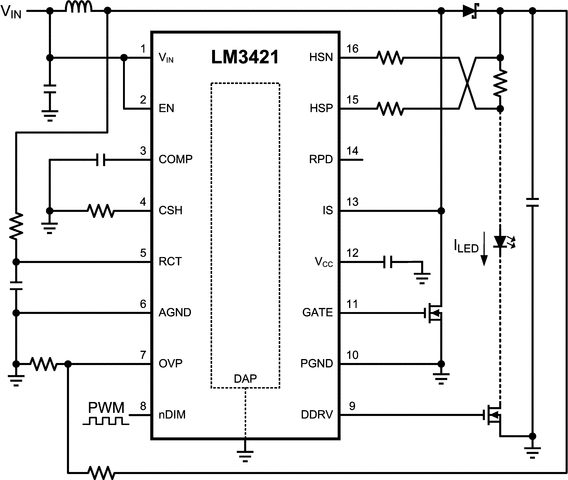

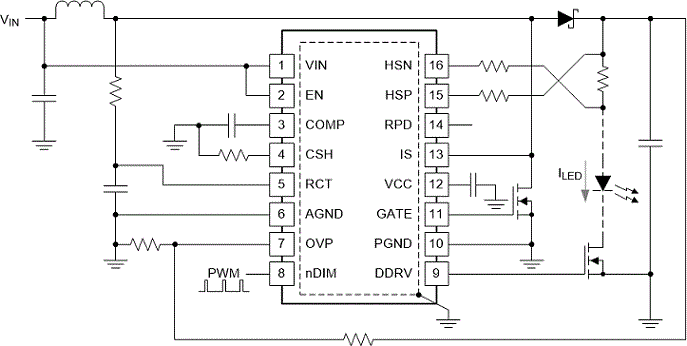

描述：

LM3421 和 LM3423 系列器件是用于 LED 驱动器的多功能高压 N 沟道 MOSFET 控制器。它们可以轻松配置为降压、升压、降压-升压和 SEPIC 拓扑。这种灵活性以及 75 V 的额定输入电压使这些控制器非常适合在大型应用系列中照亮 LED。

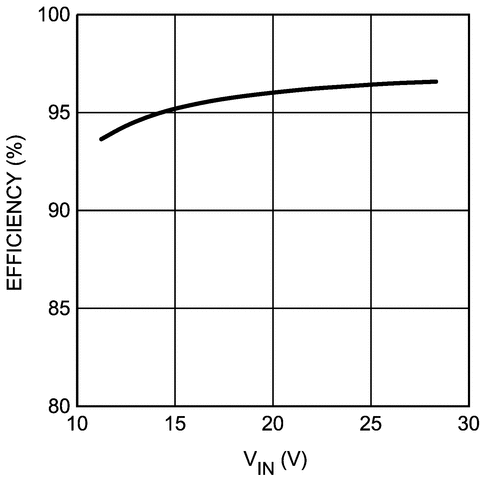

可调节的高侧电流检测电压允许以尽可能高的效率对 LED 电流进行严格调节。LM3421 和 LM3423 器件使用预测关断时间 (PRO) 控制，这是峰值电流模式控制和预测关断定时器的组合。这种控制方法简化了环路补偿的设计，同时提供了固有的输入电压前馈补偿。

LM3421 和 LM3423 器件包括一个APT1212高压启动稳压器，可在 4.5 V 至 75 V 的宽输入范围内工作。内部 PWM 控制器设计用于高达 2 MHz 的可调开关频率，从而实现紧凑的解决方案。

特征：

●V IN范围为 4.5 V 至 75 V

●高侧可调电流检测

●2Ω、1A 峰值 MOSFET 栅极驱动器

●输入欠压和输出过压保护

●PWM 和模拟调光

●逐周期电流限制

●可编程开关频率

●零电流关断和热关断

●LED 输出状态标志（仅限 LM3423 和 LM3423-Q0）

●故障状态标志和定时器（仅限 LM3423 和 LM3423-Q0）

参数：

输入电压（类型）：直流/直流

拓扑：升压、升压控制器、降压-升压、Sepic

输入电压 (最小值) (V)：4.5

输入电压 (最大值) (V)：75

输出 (最大) (A)：5

Iq (典型值) (mA)：2

特征：可调开关频率、启用/关断、热关断

工作温度范围（℃）：-40 到 125

调光方式：模拟，PWM
