OPA593是具有高输出电流 (200 mA) 的 85 V 宽带宽 (18 MHz)、精密运算放大器

产品详情

描述：

OPA593 是一款高电压 (85 V)、宽带宽 (10 MHz)、高输出电流 (250 mA)、单位增益稳定的ACPM-5007-TR1运算放大器。

OPA593 使用激光微调技术来改善偏移电压 (10 μV) 和偏移电压漂移 (0.4 μV/°C)，从而无需校准。外部电阻器可用于限制电流（±10% 精度），从而提供更精确的测量。如果出现过流或过热情况，器件会通过状态标志指示错误操作。包含的禁用功能可用于关闭设备、节省电力并将输出置于高阻抗状态。

该器件单位增益稳定，可用作高阻抗缓冲器，而宽带宽 (10 MHz) 和高压摆 (40 V/μs) 可实现高信号增益。高输出电流和电容驱动允许该器件驱动用于提供更高系统电流的外部 FET，例如在数字电源中。

特性：

●低失调电压：±10 μV

●低失调电压漂移：±0.4 μV/°C

●高输出电流：250 mA

●低噪声： 10 kHz 时为6 nV/√ Hz

●轨到轨输出

●宽带宽：10-MHz GBW

●高压摆率：40 V/μs

●宽电源：±5 V 至 ±42.5 V、10 V 至 85 V

●静态电流：3.25 mA

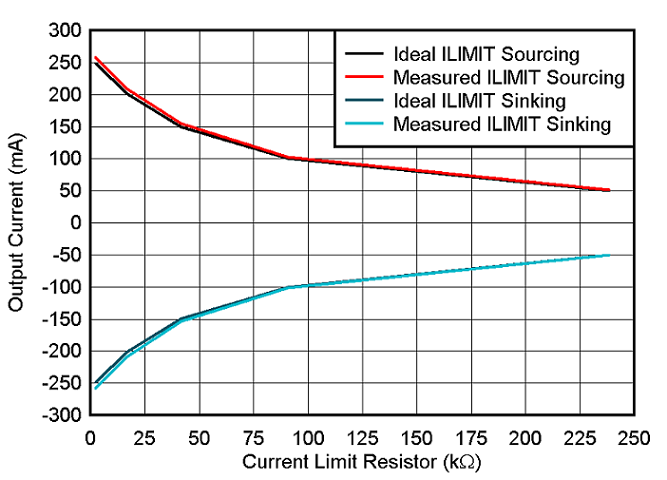

●电流限制精确到 10%

●禁用功能

●过热和过流标志

●温度范围：–40°C 至 +125°C

●提供 WSON 封装

参数：

通道数 (#)：1

总电源电压 (Max) (+5V=5, +/-5V=10)：85

总电源电压 (Min) (+5V=5, +/-5V=10)：10

Vos（偏移电压@25 C）（最大值）（mV）：0.1

GBW（典型值）（MHz）：10

特征：调整电流限制

压摆率 (Typ) (V/us)：40

偏移漂移 (Typ) (uV/C)：0.4

每通道 Iq (Typ) (mA)：3.25

1 kHz 时的 Vn (典型值) (nV/rtHz)：8

CMRR (典型值) (dB)：140

工作温度范围（℃）：-40 到 125

输入偏置电流 (Max) (pA)：20

输出电流 (Typ) (mA)：250

建筑学：CMOS

THD + N @ 1 kHz (Typ) (%)：0.0005
