LMH6517是具有数控增益的低功耗、低噪声 IF 和基带双 16 位 ADC 驱动器

产品详情

描述：

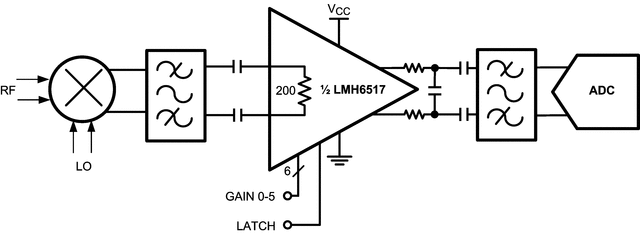

LMH6517 包含两个高性能数字控制可变增益放大器 (DVGA)。它设计用于窄带和宽带 IF 采样应用。通常，LMH6517 在需要自动增益控制 (AGC) 以增加系统动态范围的移动无线电和蜂窝基站等广泛的混合信号和数字通信应用中驱动高性能 ADC。

LMH6517 的每个通道都有一个独立的AO7415数控衰减器和一个高线性度、差分输出放大器。每个模块都针对低失真和最大系统设计灵活性进行了优化。每个通道都可以单独禁用以节省电量。

LMH6517 数控衰减器在 31.5dB 范围内提供精确的 0.5dB 增益步长。提供片上数字锁存器用于增益设置的本地存储。提供串行和并行编程选项。还提供脉冲模式，其中简单的向上或向下命令可以一次改变增益。

输出放大器具有差分输出，允许在单 5V 电源上实现大信号摆幅。低阻抗输出在驱动滤波器或模数转换器时提供最大的灵活性。

LMH6517 在 -40°C 至 +85°C 的工业温度范围内工作。LMH6517 采用 32 引脚耐热增强型 WQFN 封装。

特性：

●准确的 0.5dB 增益步进

●200Ω 电阻式差分输入

●低阻抗、差分输出

●禁用每个通道的功能

●并行增益控制

●SPI 兼容串行总线

●两线，脉冲模式控制

●片上寄存器存储增益设置

●线性度和相位对增益设置的低灵敏度

●单 5V 电源电压

●小尺寸 WQFN 封装

主要规格：

●OIP3：43dBm @ 200MHz

●噪声系数 5.5dB

●0.5dB的增益步长

●增益步进精度：0.05dB

●频率范围 1200 MHz

●每通道供电电流 80mA

参数：

二次谐波 (dBc)：70

三次谐波 (dBc)：92

@兆赫：10

Acl，最小规格增益 (V/V)：0.33

大约。价格（美元）：1ku | 5.798

建筑学：VGA，全差分 ADC 驱动器

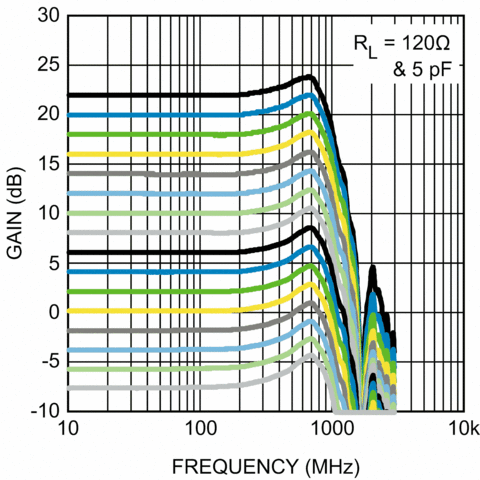

带宽@Acl (MHz)：1200

增益（最大）（dB）：22

增益（最小值）（dB）：-9.5

步长 (dB)：0.5

类型：射频VGA

每通道 Iq (Typ) (mA)：80

通道数 (#)：2

工作温度范围（℃）：-40 至 85

压摆率 (Typ) (V/us)：5000

总电源电压 (Max) (+5V=5, +/-5V=10)：5.25

总电源电压 (Min) (+5V=5, +/-5V=10)：4.5

VS (分钟) (V)：4.5

VS（最大）（V）：5.25
