VCA5807是带无源 CW 混频器的全集成 8 通道压控放大器

产品详情

描述：

VCA5807 是一款集成压控放大器 (VCA)，专为需要高性能和小尺寸的超声系统而设计。VCA5807 集成了完整的时间增益控制 (TGC) 成像路径和连续波多普勒 (CWD) 路径。它还使用户能够选择各种功率/噪声组合中的一种来优化系统性能。因此，VCA5807 是一款适合的超声模拟前端解决方案，不仅适用于高端系统，也适用于便携式系统。

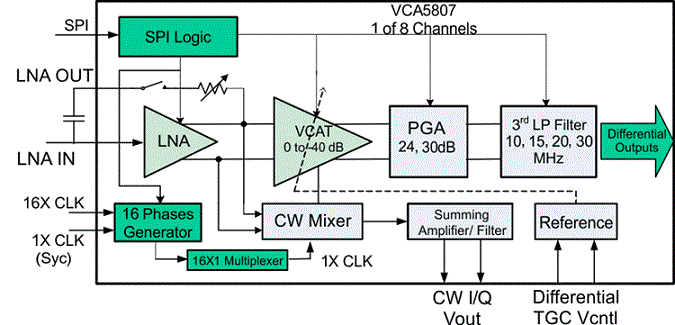

VCA5807 包含八个通道的压控放大器 (VCA) 和 CW 混频器。VCA 包括低噪声放大器 (LNA)、压控衰减器 (VCAT)、可编程增益放大器 (PGA) 和低通滤波器 (LPF)。LNA 增益可编程以支持 250 mV PP至 1 V PP输入信号。LNA 还支持可编程有源端接。超低噪声 VCAT 提供 40dB 的衰减控制范围并提高整体低增益 SNR，有利于谐波成像和近场成像。PGA 提供 24 dB 和 30 dB 的增益选项。在 ADC 之前，LPF 可配置为 10 MHz、15 MHz、20 MHz 或 30 MHz，以支持不同频率的超声应用。此外，VCA5807 的信号链可以处理低于 100 KHz 的信号频率，使其不仅可以用于超声应用，还可以用于声纳应用。

VCA5807 集成了一个ADC08131CIWM低功耗无源混频器和一个低噪声求和放大器，以实现片上 CWD 波束形成器。16 个可选相位延迟可以应用于每个模拟输入信号。同时实现了独特的 3阶和 5阶谐波抑制滤波器，以提高 CW 灵敏度。

VCA5807 采用 14mm x 14mm、100 引脚 TQFP 封装，工作温度范围为 -40°C 至 85°C。

特性：

●8通道压控放大器

—LNA、VCAT、PGA、LPF 和 CW 混频器

●可编程低噪声放大器 (LNA)

—24/18/12 分贝增益

—0.25/0.5/1 V PP线性输入范围

—0.63/0.7/0.9 nV/rtHz 输入参考噪声

—可编程有源端接

●40 dB 低噪声压控衰减器 (VCAT)

●24/30 dB 可编程增益放大器 (PGA)

●三阶线性相位低通滤波器 (LPF )

—10、15、20、30 兆赫

—巴特沃斯特征

●噪声/功率优化（全链）

—0.75 nV/rtHz 时为 99 mW/CH

—1.1 nV/rtHz 时为 56 mW/CH

—CW 模式下为 80 mW/CH

●出色的器件间增益匹配

— ±0.5 dB（典型值）和 ±1.05 dB（最大值）

●低谐波失真

●快速一致的过载恢复

●低频声纳信号处理

●用于连续波多普勒 (CWD) 的无源混频器

—低近端相位噪声 –156 dBc/Hz 在 1 KHz 关闭 2.5 MHz 载波

—1/16λ 相位分辨率

—支持 32X、16X、8X、4X 和 1X CW 时钟

—12dB 抑制 3 rd和 5 th谐波

—灵活的输入时钟

●14mm x 14mm，100 引脚 TQFP

应用：

●医学超声成像

●无损评价设备

●声纳成像

参数：

PGA/VGA：VGA

通道数 (#)：8

带宽@Acl (MHz)：200

VS（最大）（V）：5.5

VS (分钟) (V)：3.15

Acl，最小规格增益 (V/V)：1

增益（最大）（dB）：54

工作温度范围（℃）：-40 至 85

特征：关断、模拟增益设置、数字增益设置
