PGA970是LVDT 传感器信号调节器

产品详情

描述：

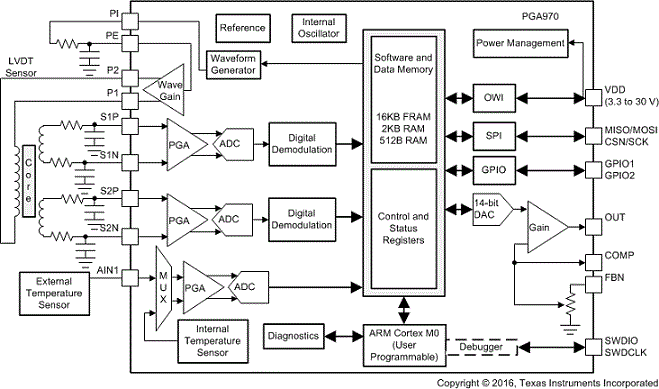

PGA970 是一款高度集成的片上系统 LVDT 传感器信号调节器，具有先进的信号处理能力。它包含一个三通道、低噪声、可编程增益、模拟前端，允许直接连接到传感元件，然后是三个独立的 24 位 delta-sigma ADC。

此外，该器件包含一个与集成 ARM-Cortex M0 MCU 接口的数字信号解调模块，允许实现存储在器件非易失性存储器中的自定义AD5220BRM100传感器补偿算法。外部系统通信是通过使用任何 SPI、OWI、GPIO 或 PWM 数字接口来实现的。模拟输出通过一个 14 位 DAC 和可编程增益放大器提供参考或绝对电压输出。传感元件激励是通过使用集成波形发生器和波形放大器来实现的。波形信号数据由用户自定义并存储在指定的 RAM 存储区中。

除了主要功能组件外，PGA970 还配备了额外的支持电路。设备诊断、传感器诊断和集成温度传感器提供有关整个系统和传感元件完整性的保护和信息。该器件还包括一个栅极控制器电路，当与外部耗尽型 MOSFET 一起使用时，可以在电源电压超过 30 V 的系统中调节器件电源电压。

特性：

●模拟功能

○用于 LVDT 传感器的可编程增益模拟前端

○励磁波形发生器和放大器

○具有幅度和相位解调器的双 24 位 ADC

○24 位辅助 ADC

○片上内部温度传感器

○具有可编程增益的 14 位输出 DAC

○内置诊断

●数字功能

○ARM ? Cortex ? -M0 微控制器

○16KB 铁电 RAM (FRAM) 程序存储器

○2KB 通用 RAM

○512B RAM波形发生器查找表

○8MHz 片上振荡器

●外围功能

○串行外设接口 (SPI)

○单线接口 (OWI)

○比例和绝对电压输出

●一般特征

○工作电源范围：3.5 V 至 30 V

○环境温度范围：–40°C 至 +125°C

○用于扩展电源范围 >30 V 的 DMOS 栅极控制器

参数：

工作温度范围（℃）：-40 到 125

VS (分钟) (V)：3.5

接口类型：SPI、OWI 和电压输出

VS（最大）（V）：30

分辨率（位）：24
