TPS4811-Q1是具有保护和诊断功能的汽车 3.5V 至 80V 高侧驱动器

产品详情

描述：

TPS4811x-Q1 系列是一款具有保护和诊断功能的 100V 智能高端AN7164驱动器。该器件具有 3.5V 至 80V 的宽工作电压范围，适用于 12V、24V 和 48V 系统设计。

它具有强大的 4A 灌电流 (PD) 和拉电流 (PU) 栅极驱动器，可在大电流系统设计中使用并联 FET 实现电源开关。使用 INP 作为栅极驱动器控制输入。

该器件具有精确的电流感应 (< ±2%) 输出 (IMON) 支持系统，可用于能源管理。该器件集成了带有FLT_I输出的两级过流保护，具有完全可调的阈值和响应时间。可以配置自动重试和闭锁故障行为。该器件具有带FLT_T输出的远程过热保护功能。

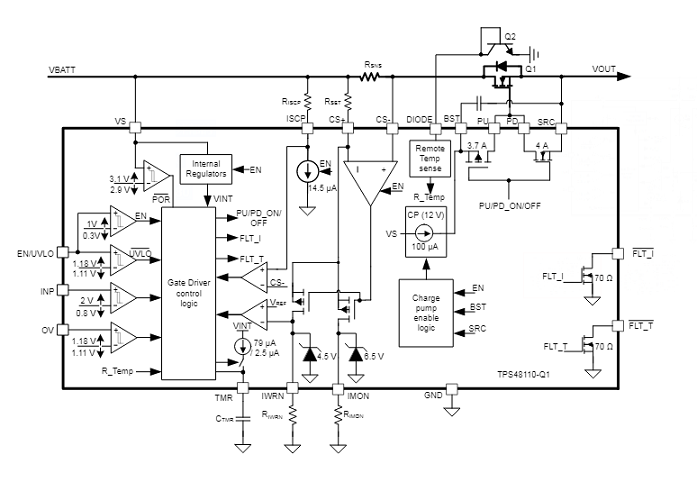

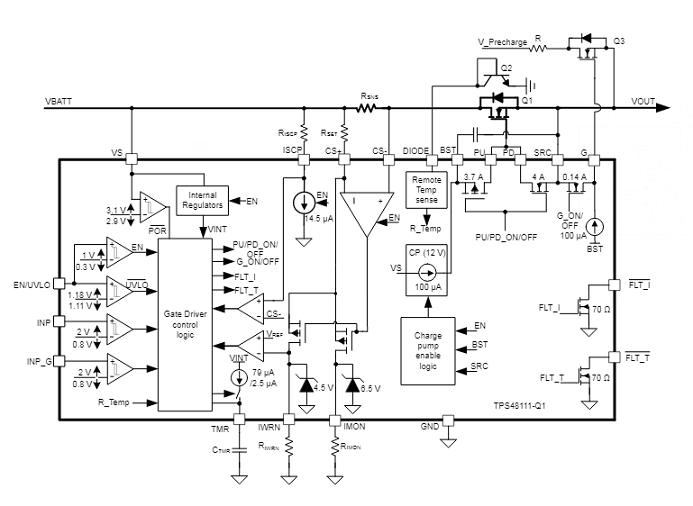

TPS48111-Q1 将预充电驱动器 (G) 与控制输入 (INP_G) 集成在一起。此功能支持必须驱动大容性负载的设计。在关断模式下，控制器在 48V 电源输入下的总 IQ 为 1.7μA。

TPS4811x-Q1 采用 19 引脚 VSSOP 封装，在相邻的高压和低压引脚之间移除了一个引脚，提供 0.8 毫米的间隙。

特性：

●AEC-Q100 符合以下结果

○器件温度等级 1：–40°C 至 +125°C 环境工作温度范围

○器件 HBM ESD 分类级别 2

○器件 CDM ESD 分类等级 C4B

●3.5V 至 80V 输入范围（100V 绝对最大值）

●具有 100 μA 容量的集成 12V 电荷泵

●1.7 μA 低关断电流（EN/UVLO = 低）

●强上拉和下拉栅极驱动器：4 A

●驱动外部背靠背 N 沟道 MOSFET

●具有集成预充电开关驱动器 (TPS48111-Q1) 以驱动容性负载的变体

●具有可调断路器定时器 (TMR) 和故障标志输出 ( FLT_I )的两级可调过流保护 (IWRN, ISCP )

●快速短路保护：0.9 μs (TPS48111-Q1)、5 μs (TPS48110-Q1)

●精确的模拟电流监控器输出 (IMON) – < ±2%，30 mV VSNS

●可调欠压锁定 (UVLO) 和过压保护 (OV)

●远程过热检测 (DIODE) 和故障标志输出保护 ( FLT_T )

参数：

场效应管：外部的

输入电压 (最小值) (V)：0

输入电压 (最大值) (V)：80
