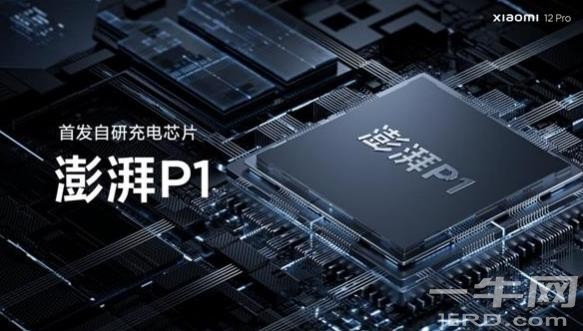

小米在“广东省终端快充行业协会成立大会”上，正式公布了第三款自研
芯片——澎湃P1，这也是小米首款自研的充电芯片，支持单电芯120W快充，将由下周登场的小米12 Pro首发搭载。
据了解，澎湃P1充电芯片为小米自研的第三款芯片，也是首款自研充电芯片，实现「120W单电芯」充电的突破，将于小米12 Pro首发。其中，120W澎湃秒充技术将包括两挡模式：低温模式，温度仅37℃，体温般舒适;疾速模式，一杯咖啡的时间，疾速满电。
单电芯快充方案目前还是技术无人区，行业没有现成可用方案，小米推出行业首款 120W 单电芯，自研澎湃P1充电芯片，全新自研4:1直充架构，高效的电荷泵大幅降低充电过程中的能量损耗，提升充电效率。在小米12 Pro机身尺寸下，双电芯容量比单电芯少400mAh左右，换算成使用时长几乎能到1小时。
行业内所有120W充电，都是双电芯方案，双电芯会占用
手机内部空间，电池电量就会被迫妥协，大功率下 4500mAh 基本成为极限容量。小米120W快充配合澎湃P1，完美解决有限空间内，长续航与高功率快充的平衡难题。
小米表示，快充是一个系统性工程，涉及寿命、安全、续航等等维度。如果一味地追求充电时间的极限，则会在其他方面造成妥协。
目前，有线充电速度达到120W的智能手机无一例外采用双电芯系统，高速的代价是降低了手机内部空间利用率：得原本可以留给电芯的空间，被更复杂的充电电路和双电芯结构所占用，同样体积下，双串电芯的容量要低4%左右。
小米官方称驱动120W澎湃秒充的核心是两颗澎湃P1，它们接管了传统的5电荷泵复杂结构，将输入手机的高压电能，更高效地转换为可以直充电池的大电流。

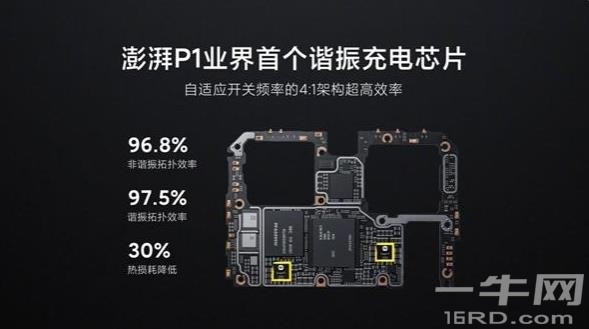

澎湃P1作为业界首个谐振充电芯片，拥有自适应开关频率的4:1超高效率架构，谐振拓扑效率高达97.5%，非谐振拓扑效率为96.8%，热损耗直线下降30%。
澎湃P1本身承担了大量的转换工作：传统电荷泵只需要两种工作模式（变压、直通），而澎湃P1需要支持1:1、2:1和4:1转换模式，并且所有的模式都需要支持双向导通，这意味着总共需要15种排列组合的模式切换控制——是传统电荷泵的7倍。
正向1:1模式让亮屏充电效率更高，正向2:1模式可兼容更多充电器，正向4:1可支持120W澎湃秒充，反向1:2/1:4模式可支持高功率反向充电。
同时，澎湃P1也是小米充电效率最高的4:1充电芯片，可做到0.83W/mm超高功率密度，LDMOS也达到业界领先超低1.18mΩmmRSP。
而澎湃P1芯片内部需要用到三种不同耐压的FLY电容，每颗电容需要独立的开短路保护电路，而每种工作模式又需要严格控制预充电压，功率管数量接近传统电荷泵的两倍。并且因为拓扑设计和功能复杂度的提升，每片澎湃P1在出厂时都需要通过2500多项测试，远高于传统电荷泵。
最终，在它帮助下得以对电路进行大幅度简化，同时澎湃P1本身的超高效率意味着发热量处在理想范围内，可以维持更长时间的满功率运行，且支持
无线充电。
