一个半小时，远程解决一个 APP跳转 BUG

ID   ：emOsprey

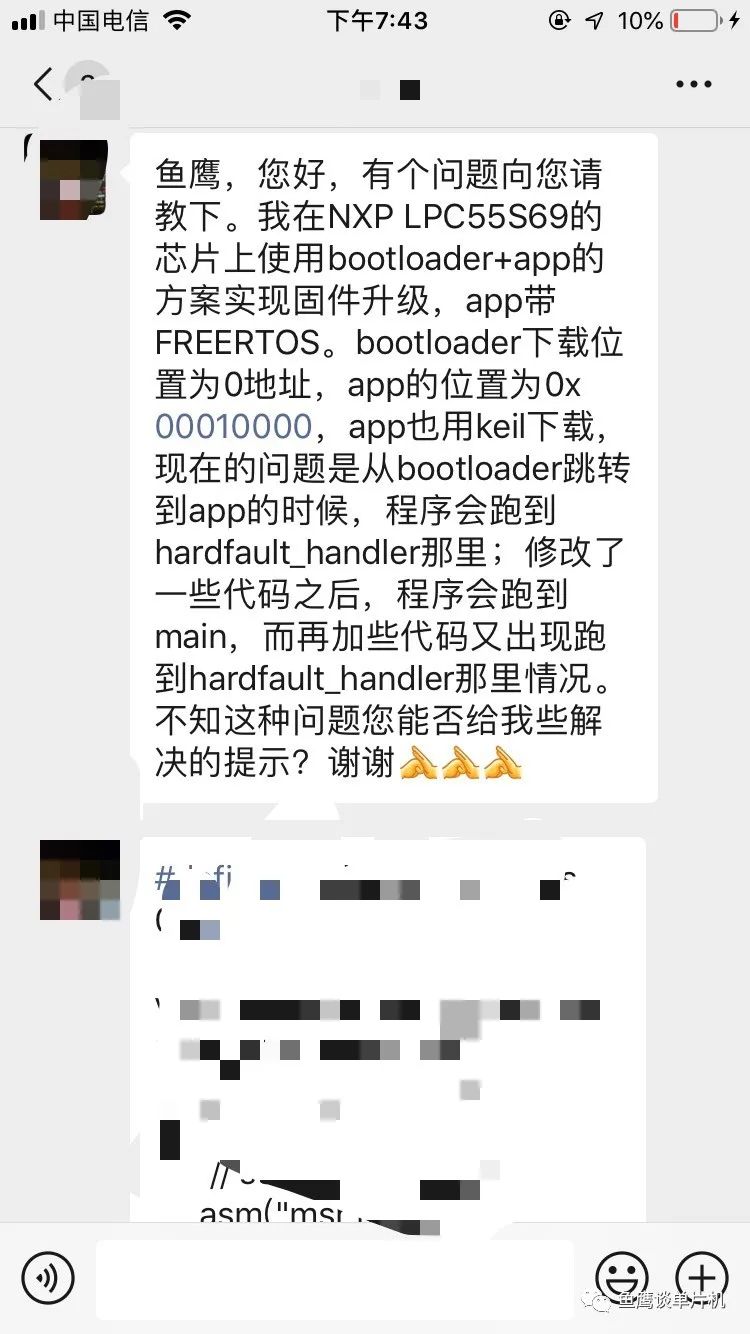

昨天有一位读者刚关注鱼鹰，并且很快加了鱼鹰微信，描述了以下问题：

当时也没有细看问题，只是大概看了一下，然后简单的提供了一个思路给对方，毕竟鱼鹰也比较忙，不可能花太多时间在别人的问题上。

而且也是看对方的问题描述比较清楚，比较有诚意，所以才会提供一个思路，否则可能懒得回复了。所以大家问问题的时候一定要直接详细描述，否则没人不愿意回答。毕竟很多人问完并回复之后，可能一句谢谢都没有就没有下文了，这种事情见多了。好像别人帮助你是理所应当的。

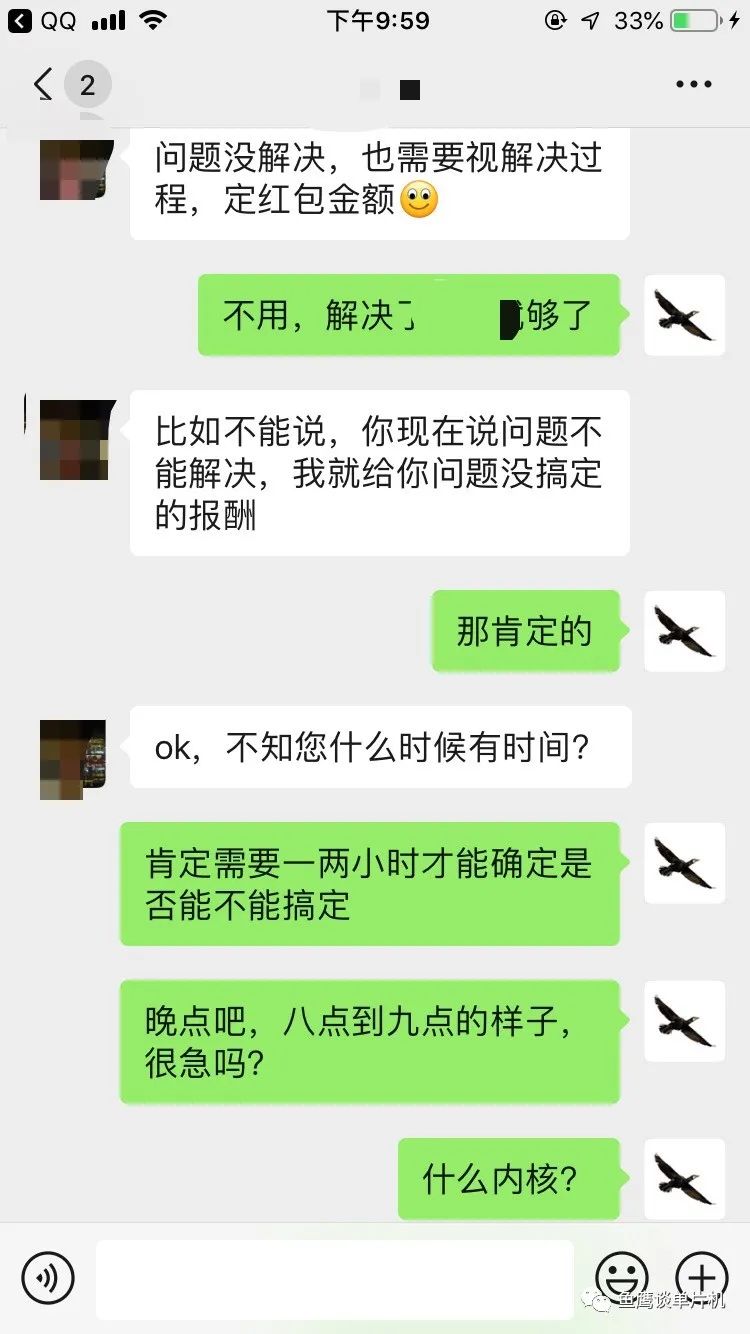

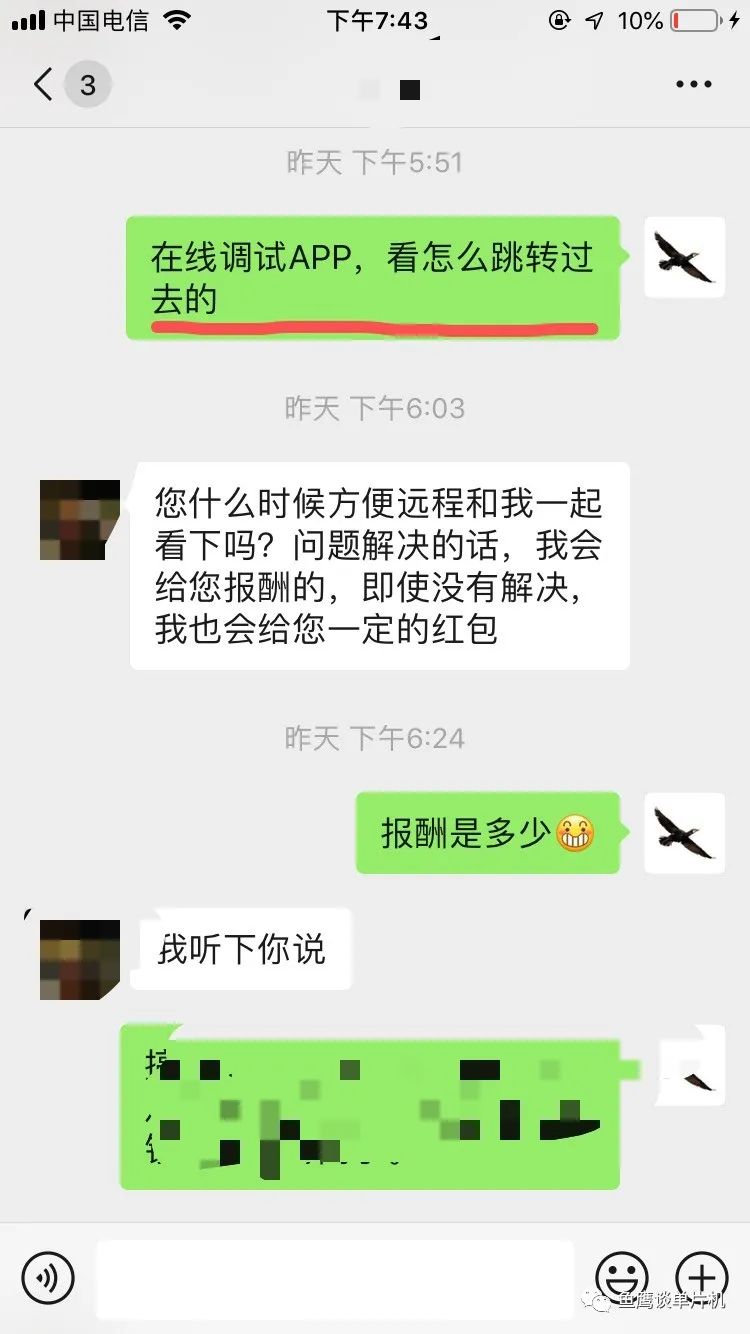

只是没想到，对方会提出给报酬，所以看他挺有诚意的，就开玩笑的问问多少钱。然后开始报价，并且对方也同意我的报价，并愿意多给一倍。

既然他那么有诚意，晚上也没啥事情，所以还是按自己的报价（有原则的鱼鹰）确定下来 20 点左右开始远程解决问题。

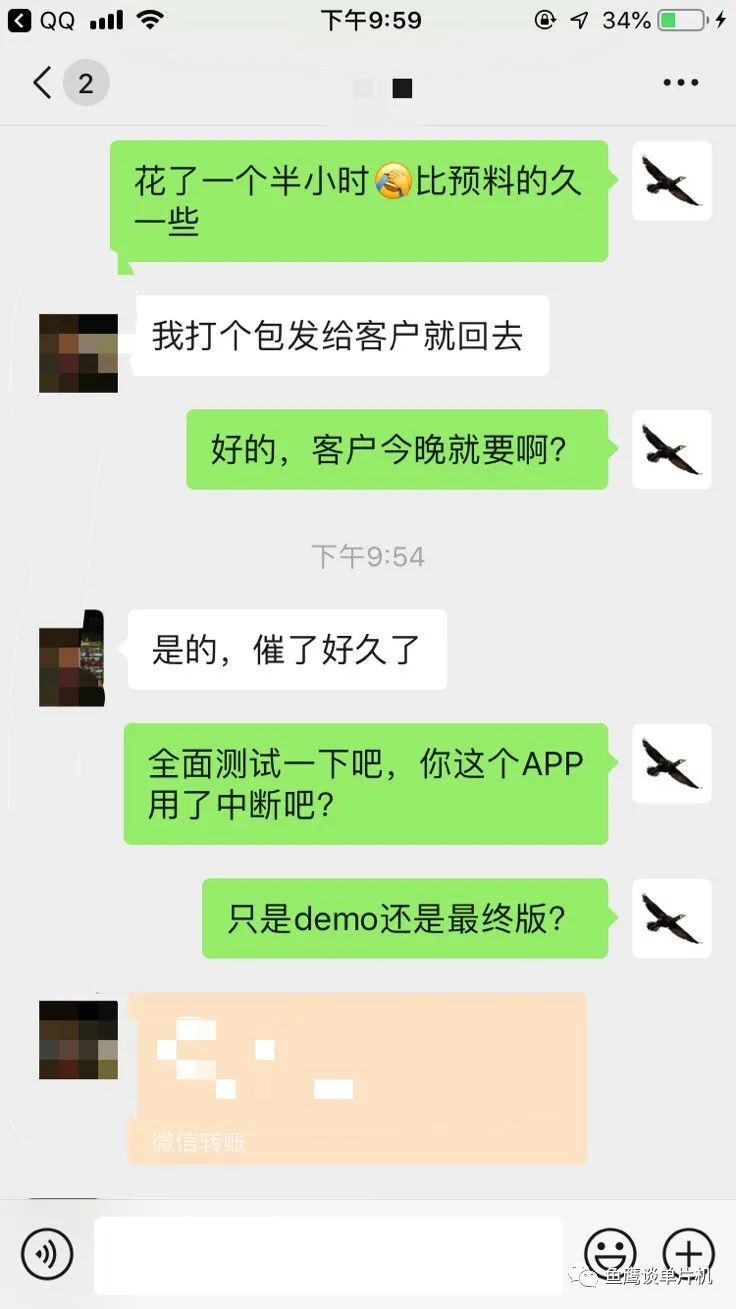

8 点半左右开始正式远程解决，原本以为半小时能搞定，实际上花了一个半小时。这里稍微总结一下。

首先是让对方复现问题，然后和正常的情况一并复现，这里花了几分钟，确定了好的代码与不好的代码不同现象。

这里可能有点奇怪，为啥有好的代码（boot 能正常跳转到 APP），还要找鱼鹰解决，鱼鹰开始也有点纳闷，后来才知道，原来好的代码只要稍微改点代码，就不能正常跳转了，这肯定是不行的，因此找上了鱼鹰（其实描述也说了，只是鱼鹰没太在意）。

根据目前了解的情况来看，怎么说也是 APP 的问题，毕竟 Boot 有成功跳转的情况。

开始的时候，鱼鹰的方向确实在 APP 上，还仔细的看了看 APP 的编译警告问题（很多人不注意警告，总是在工程里面遗留很多警告，虽然很多情况下，这些警告不会有问题，但是万一呢。所以建议大家尽量解决工程的警告， 0 error 0 warning还是相当舒服的），这里也花了几分钟确认，发现确实无关大雅。

之后又是尝试了几次好代码与坏代码的差别，发现在跳转代码部分，没有任何区别，跳转地址： 0x00010000 栈顶地址： 0xE000ED08（通过汇编代码分析）。

但这个反常的现象却引起了鱼鹰的警惕， 因为据鱼鹰了解到的 Cortex-M3  内核知识《STM32固件升级之基础知识（一）》，两个不同的 APP 这两个地址大概率是不同的。

虽然它是 M33 的内核，但也不应该差别那么大。

而且内存地址也不应该是 0xE000 开头的，所以又是查 map 文件，又是看链接文件，又是上网（鱼鹰对 M33 的跳转不熟悉，所以需要了解情况，否则解决时间可以缩短不少），又是和提问者沟通，最终得到以下信息：

1、两个代码确实不同（这个可以确定编译没有问题），通过 map 可以分析出来，但为什么一份可以，一份不可以？boot的跳转地址和栈顶地址还一样？不符合常理！

2、调试过程中发现跳转时不会运行到启动文件（*.s），这有悖常理！

3、内存地址实际从 0x20000000 开始；

4、APP 链接文件修改的地方由 NXP 的 FAE 告知，跳转到 APP 部分的代码也是 FAE 提供的（一开始就了解了这个情况，所以没有一开始就怀疑这部分代码）。

5、通过查看 flash 0x0001 0000 地址处的内容，发现两份代码有不同，确定下载没有问题。

结合上面的两个地址（跳转地址和栈顶地址（先假设是这样，因为 M3 内核就是这样，M33 内核估计差不了多少）），鱼鹰开始重点查看这个跳转代码（NXP FAE 提供）

#defineApplicationAddress    0x10000
voidJumpToUserApplication(unsignedlonguserSP, unsignedlonguserStartup){set up stack pointer__asm(msr msp, r0");__asm(msr psp, r0");
Jump to PC (r1)__asm(mov pc, r1"); }
voidStartUp(void){relocate vector tableSCB->VTOR = ApplicationAddress;  Jump to user applicationJumpToUserApplication(*((unsignedlong*)ApplicationAddress), *((unsignedlong*)(ApplicationAddress+4)));    }

乍看，和鱼鹰理解的 M3 类似，都是在跳转时取出 APP 首地址处的 8 个字节作为 栈顶指针 和 PC 指针。

但是从 C 语言的角度，你看不出任何毛病，很正常，但是它最终到 JumpToUserApplication时却是 0x0001 0000 和 0xE000ED08，这个和前面的分析完全不符。

没办法，只能拿出鱼鹰的杀手锏，分析汇编。

之后就发现，这个嵌入式汇编在跳转时，并没有取出 0x0001 0000 地址的 8个数据，而是直接沿用前面的 SCB->VTOR = ApplicationAddress; 运行后的 R0、 R1作为参数传递进去，最终导致跳转失败。

也就是说，问题出在 BOOT 上，而不是 APP 里面，所谓的好代码只是凑巧赶上了，这也就能解释为什么跳转时不会运行到启动文件了。

找到问题，但因为对汇编不熟，又是一顿改写，测试，总算成功跳转了。也算是完成了任务。

从这次解决 BUG 的经历中，各位道友可以发现，这里运用了非常多的基础知识（内存分配、向量表、map文件、链接文件、汇编等等），正因为有这些知识的积累，此案才能顺利告破。

解 BUG，就像一个破案的警察，不仅需要从蛛丝马迹中寻找线索，还需要很多理论基础支撑，足够敏感，才能顺利解决，否则只能干瞪眼了。

但个人又觉得，自己的行为像一个杀手，你出钱，我办事，各取所需。

这次是鱼鹰第一次有偿且亲自远程解决疑难问题，觉得挺有意义的，故此记录。

另外如果其他道友有难解的 BUG，同时又愿意付费解决的话，欢迎咨询鱼鹰，鱼鹰视情况收费（可能不低，但可以节省时间，项目紧急的话欢迎找鱼鹰），当然也可以雇佣鱼鹰作为 MCU 技术顾问，帮助公司解决一些难解问题。

在此感谢大家对鱼鹰的关注与支持！
