泰克示波器MSO5系、MSO6系在射频脉冲测试的应用

来源:EEFOCUS发布时间:2022-01-19639浏览

对于射频脉冲的测试，目前业界主要有三种测试手段：

1、使用宽带功率计测试；

2、使用包络检波器+示波器测试；

3、使用频谱仪测试。

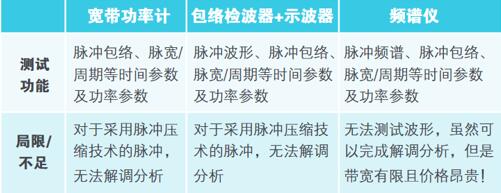

虽然这三种方法都比较普及，但是也都有各自的局限性：

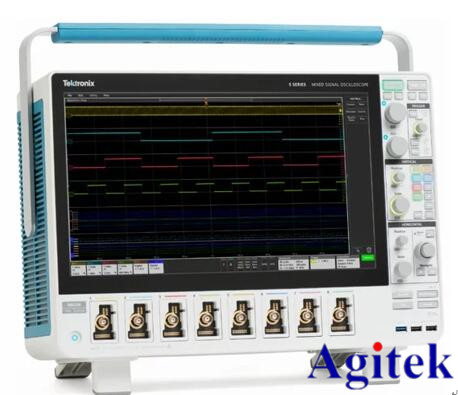

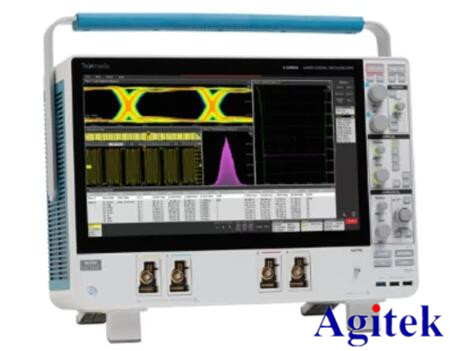

为了全面分析射频脉冲信号的性能，突破传统测试方法的限制，泰克新一代示波器MSO5/6推出了全新的时频分析功能——Spectrum View（标配功能），配以选件Opt.RFVT，使得MSO5/6兼具频谱仪、带宽信号分析仪的功能，分析带宽高达2GHz，可以完成射频脉冲常规测试以及调解分析（Chrip/Barker-code pulse）。一台设备便可以完成射频脉冲的波形、拼欧、脉冲参数及脉内解调的分析，具有极高的性价比！

下图以Chrip pulse 为例，完成了脉内解调的分析，可进一步测试Chrip

rateLinearitydeviation等关键参数。

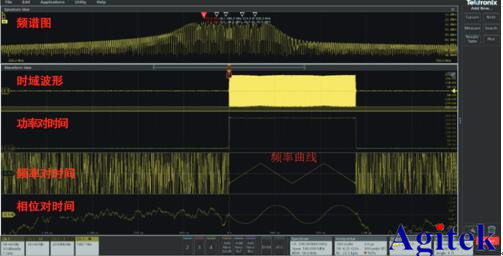

以下图线性调频脉冲为例，从上往下依次可测试：脉冲频谱图，脉冲时域波形，功率对时间（包络），频率对时间，相位对时间。所有测试实现时间相关，联动控制。
