绝缘电阻万用表的用法！

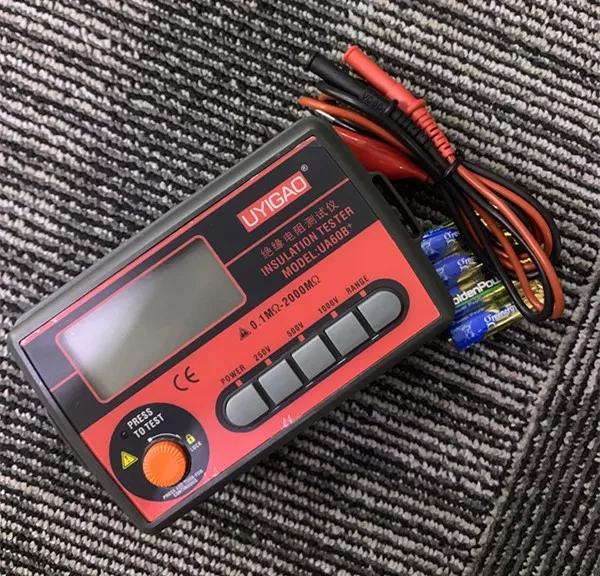

绝缘电阻表俗称兆欧表，或称摇表、高阻计、绝缘电阻测试仪等。绝缘电阻表是大量使用于电力网站和用电设备绝缘电阻的检测仪表，电器产品的绝缘性通过绝缘电阻反映出来。

1、为什么要绝缘电阻测试？

一个电气系统就像是管道系统，电压好比是液体压力，电流就是液体的流速，而电气绝缘就好比是管壁。绝缘防止电子从导体发生漏泄――其作用的大小是用绝缘电阻表示的。有效的绝缘电阻系统具有高的电阻值，通常大于几个兆欧（MΏ）。差的绝缘系统具有较低的绝缘电阻。

为了发现管道系统中的渗漏，需要对其加压。由于在水压最高时最容易发现渗漏现象，所以不能关闭自来水来检查渗漏。但是，可以限制可用的自来水，这样就能够在发现大的漏洞时不至于在周围喷洒出太多的水。比较理想的测试是在高（但也并不是特别高）压下提供有限的水量。这正是电气绝缘测试仪要做的事情。

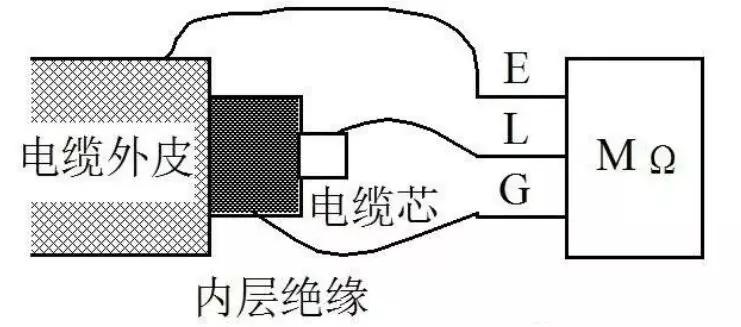

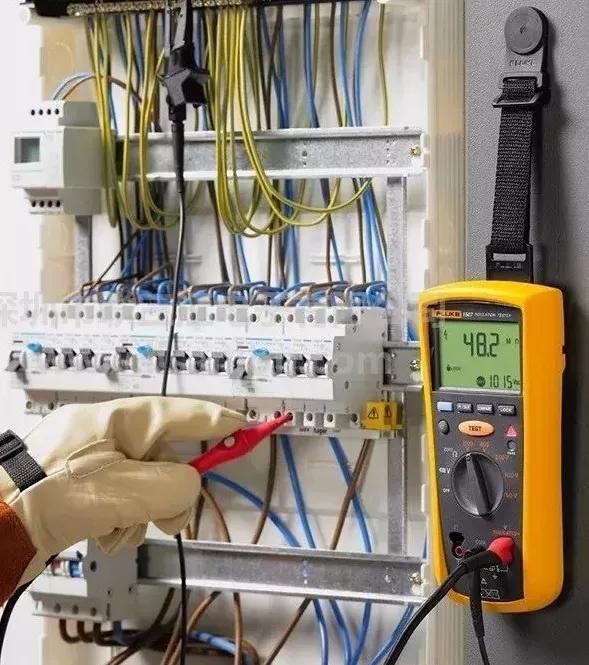

绝缘测试仪（兆欧表）会在绝缘系统上加直流电压，并测量由此产生的电流。这样就能够计算并显示绝缘的电阻值（绝缘将电流束缚在电线中的程度，或者说防止电流漏泄的程度）。

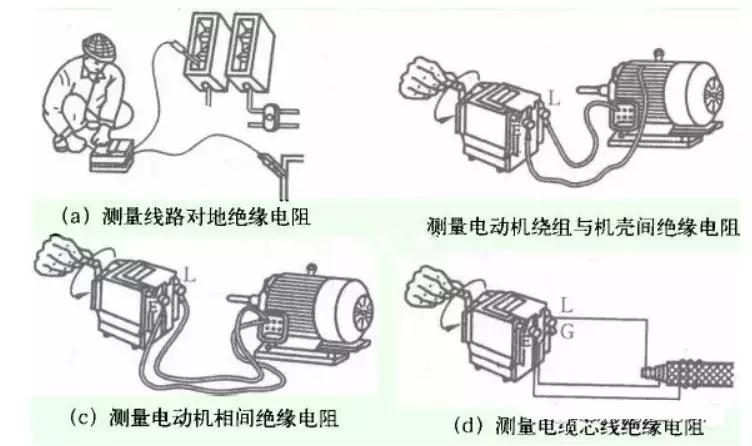

便携式绝缘测试仪（兆欧表）一般输出的测试电压为50 V、100 V、250 V、500 V 或 1000 V。正像在管道系统中那样，目的是提供一个并非是特别高的压力（电压）。希望发现已有的漏泄，但是并不希望对系统造成过应力而产生新的漏泄。较低的电压用于低压系统，例如电话、网络或控制线路；较高的压力用于测试电力系统绝缘。

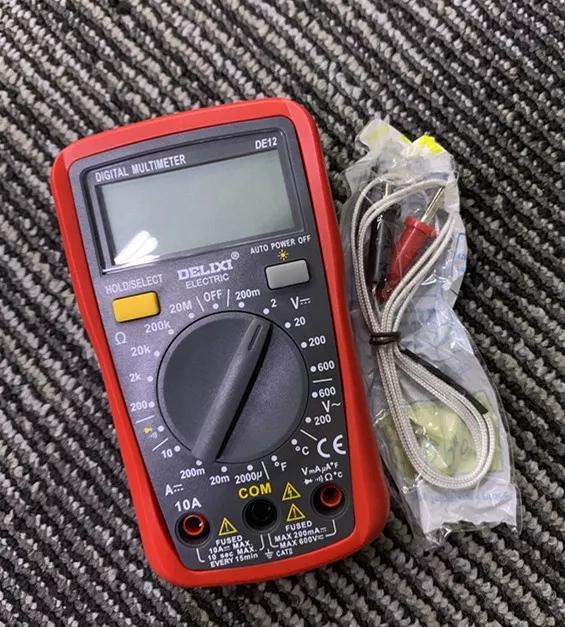

二、数字万用表

现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。

1、万用表的使用方法

（1）端钮（或插孔）选择要正确

红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。

（2）转换开关位置的选择要正确

根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。使用时应先选择测量种类，然后选择测量量程。

（3）量程选择要合适

根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。

（4）正确进行读数

在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

（5）欧姆档的正确使用

①选择合适的倍率档：

测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

②调零：

测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。如果指针不能调到零位，说明电池电压不足需要更换。

③不能带电测量电阻：

测量电阻时万用表是由干电池供电的，被测电阻决不能带电，以免损坏表头。在使用欧姆档间隙中，不要让两根测试棒短接，以免浪费电池。

（6）注意操作安全

①在使用万用表时要注意，手不可触及测试棒的金属部分，以保证安全和测量的准确度。

②在测量较高电压或较大电流时，不能带电转动转换开关，否则有可能使开关烧坏。

③万用表用完后最好将转换开关转到交流电压最高量程档，此档对万用表最安全，以防下次测量时疏忽而损坏万用表。

④当测试棒接触被测线路前应再作一次全面的检查，看一看各部分位置是否有误。

三、电工钳（钢丝钳）

电工钳是维修电工必备工具。钢丝钳有铁柄和绝缘柄两种，带有绝缘护套的为电工用钢丝钳，绝缘柄耐压为500V，可在有电的场合使用。它的主要用途是剪切导线和钢丝等较硬金属。

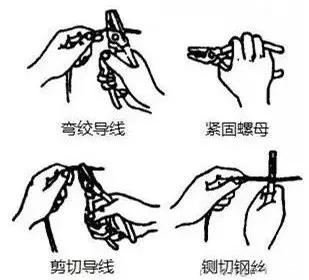

电工钢丝钳由钳头和钳柄两部分组成，钳头由钳口、齿口、刀口和侧口四部分组成。用途很多，如钳口用来弯绞或钳夹导线线头，齿口用来紧固或起松螺母，刀口用来剪切导线或剖削软导线绝缘层，侧口用来铡切电线线芯、钢丝或铅丝等较硬的金属。

1、其他电工用钳

电工用钳除了钢丝钳外，维修电工常用的钳子还有尖嘴钳、断线钳、剥线钳等。

（1）尖嘴钳：尖嘴钳的头部尖细而长，适用于在狭小的工作空间操作。维修电工多选用带绝缘柄的尖嘴钳，耐压为500V。

（2）斜口钳：又称断线钳，是用来切断单股或多股导线的钳子，常用的为耐压500V带绝缘柄的斜口钳。

（3）剥线钳：是用来剥除小直径导线绝缘层的专用工具。它的手柄带有绝缘把，耐压为500V。剥线钳的钳口有0.5～3mm多个不同孔径的刃口，使用时，根据需要定出剥去绝缘层的长度，按导线芯线的直径大小，将其放入剥线钳相应的刃口。所选的刃口应比芯线直径稍大，用力一握钳柄导线的绝缘层即被割断，同时自动弹出。

使用时应注意，导线放入钳口时，必须放入比导线直径稍大的刃口中；否则，刃口大了绝缘层剥不下，刃口小了会使导线受损或把线剪断。维修电工使用钳子进行带电操作之前，必须检查绝缘把套的绝缘是否良好，以防绝缘损坏，发生触电事故。

以上三种工具，可谓是电气必备！一件好的工具能成为工作中最得力的助手，而得力的助手往往可遇不可求
