万用表的灵活使用，不仅只有基本使用方法！

万用表，不论是工程师、电工初学者、老电工，还是普通居民，都是能派得上用场的电气工具，可是你真的会用万用表吗？今天从【万用表的品牌】、【一分钟，带你了解万用表】、【必看！万用表使用口诀】、【万用表使用的几点经验】四方面为大家介绍万用表，你看完这篇文章之后，一定能对万用表的使用了如指掌！

01

万用表品牌

我国市面上数字万用表的品牌和型号多达数百种，常见的国内外型号也有几十种。你用的是哪家？

02

一分钟，带你了解万用表

1.常用的万用表有指针式和数字式两种：

指针式万用表是以机械表头为核心部件构成的多功能测量仪表，所测数值由表头指针指示读取；

数字万用表所测数值由液晶屏幕直接以数字的形式数显示，同时还带有某些语音的提示功能。

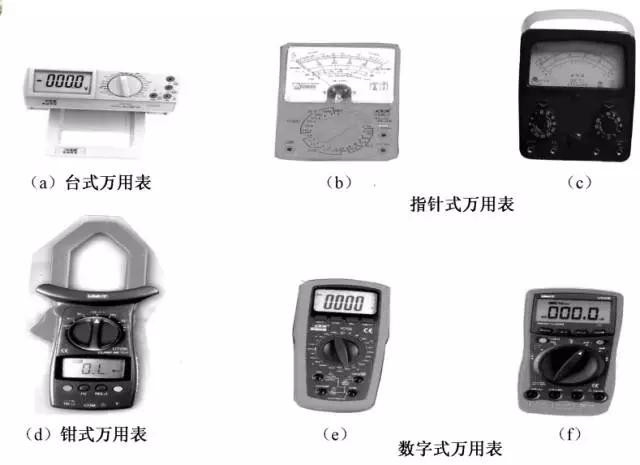

2.按外形划分：

有台式、钳形式、 手持式和袖珍式等。

3.优缺点对比：

指针式万用表的读数精度较数字式万用表稍差，但指针摆动的过程比较直观、明显，其摆动速度和幅度有时也能比较客观地反映被测量值的大小和方向。

数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

指针式万用表

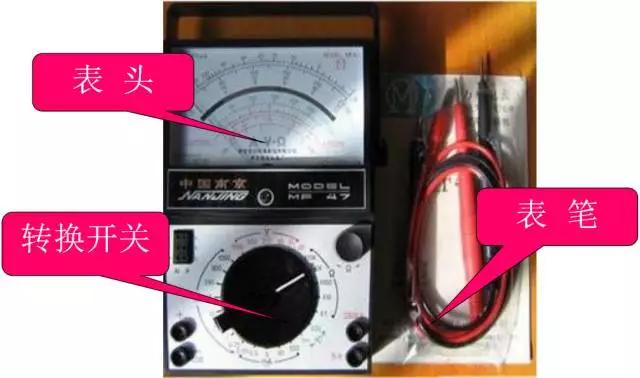

指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。

表头：是测量的显示装置；万用表的表头实际上是一个灵敏电流计

转换开关：选择被测电量的种类和量程（或倍率）

测量线路：将不同性质和大小的被测电量转换为表头所能接受的直流电流。

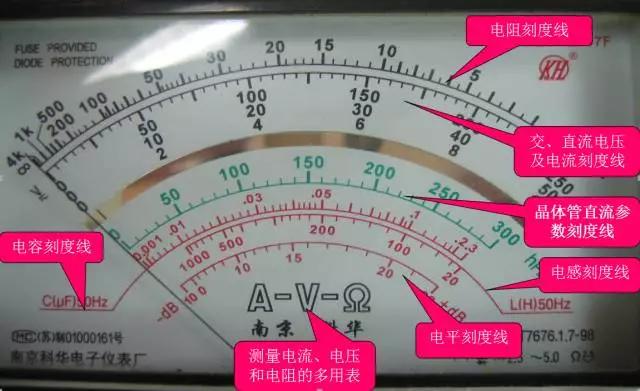

表头

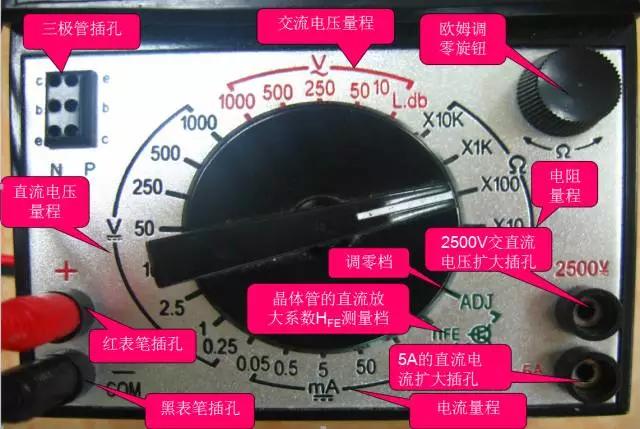

转换开关

指针式万用表使用注意事项

使用时：

（1）必须水平放置，以免造成误差。

（2）不要碰撞硬物或跌落到地面上。

（3）不能用手去接触表笔的金属部分。

（4）在测量某一电量时，不能在测量的同时换档，尤其是在测量 高电压时，更应注意。否则，会使万用表毁坏。

如需换挡，应先断开表笔，换挡后再去测量。

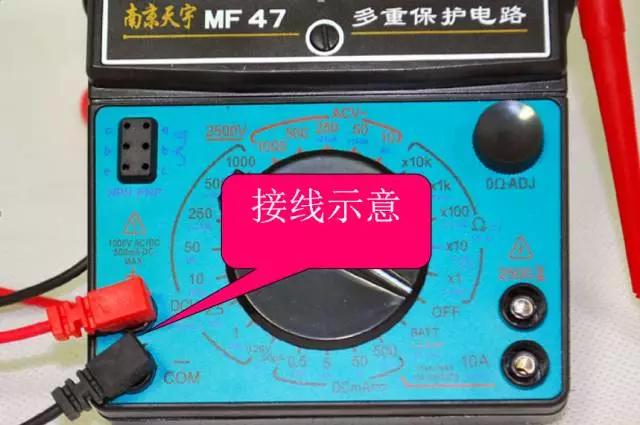

正确接线：

1.红表笔与“＋”极性插孔相连，黑表笔与“—”或“＊”或“COM” 极性插孔相连。

2.测量直流量时，注意正、负极性，以免指针反转。

3.测电流时，仪表应串联在被测电路中；测电压时，仪表应并联在被测电路两端。

4.测量晶体管时，应牢记万用表的红表笔与表内电池的负极相接；黑表笔与表内电池的正极相接。

正确选择测量挡位

1.测电压时应将转换开关放在相应的电压挡；测电流时应放相应的电流挡等。

2.选择电流或电压量程时，最好使指针处在标度尺三分之二以上位置；选电阻量程时，最好使指针处在标度尺的中间位置。

3.测量时，不确定被测数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。

使用后：

(1)万用表使用完毕后，如果没有空档，应将量程转换开关置于最高交流电压档；如果有空档（“*”或“OFF”），则应拨至该档。

(2)万用表长期不用时，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

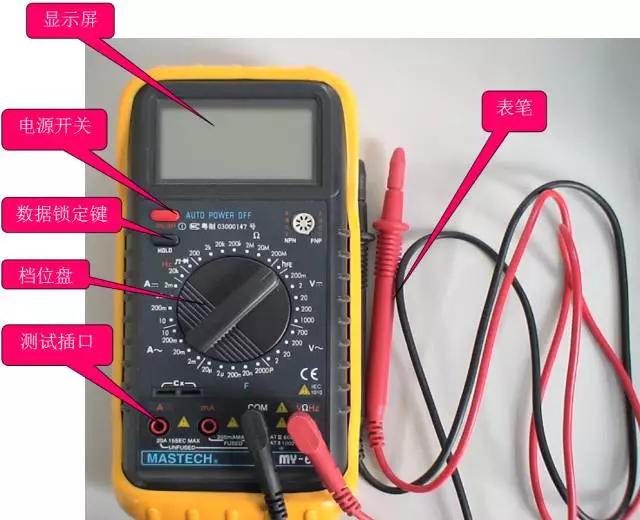

数字式万用表

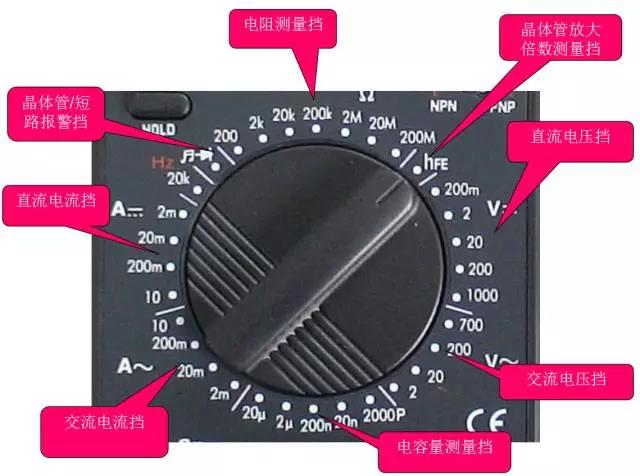

挡位盘

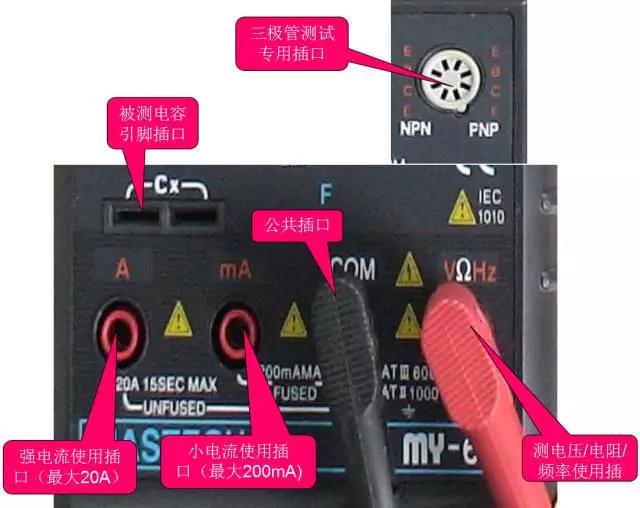

插 口

数字万用表的注意事项

a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

c测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。

e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。

f当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。

03

万用表使用口诀

正确使用万用表，不仅能快速准确地判断出故障部位，而且能防止电器设备及万用表本身的损坏。

测量先看挡，不看不测量

每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。为了安全，必须养成这种习惯。

测量不拨挡，测完拨空挡

测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电流（如0.5A）时，以免产生电弧，烧坏转换开关触点。测量完毕，应将量程选择开关拨到“•”位置。

表盘应水平，读数要对正

使用万用表应水平旋转，读数时视线应正对着表针。

量程要合适，针偏过大半

选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。

测R不带电，测C先放电

严禁在被测电路带点的情况下测电阻。检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。

测R先调零，换挡需调零

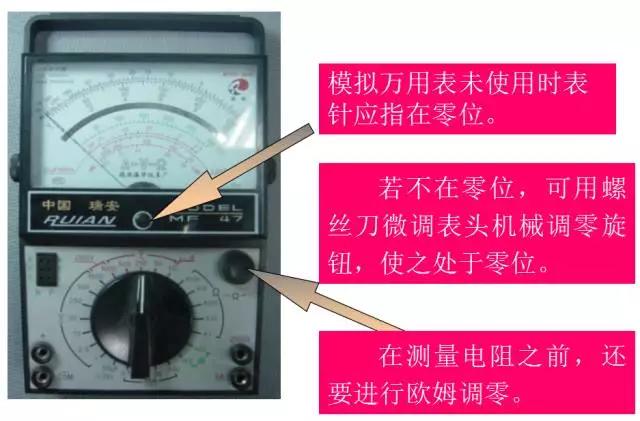

测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋“Ω”调零电位器，使指针指零欧后再测量。每次更换电阻挡时，都应重新调整欧姆零点。

黑负要记清，表内黑接“+”

红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。

测I应串联，测U要并联

测量电流时，应将万用表串接在被测电路中；测量电压时，应将万用表并联在被测电路的两端。

极性不接反，单手成习惯

测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯以确保安全。

04

万用表使用的几点经验

1.万用表测漏电方法

用万用表的通断档，量地与被量电路部位，如果表显示有阻值，则判断不绝缘。

但实际上如果测漏电的话应该用兆欧表，也就摇表。因为万用表测量时表笔两端的电压很低，一般不超过9v，不能击穿间隙漏电。而兆欧表可以达到1000v以上。将万用表接头插入测量交流电对应接线柱，然后用一只笔测零线或者地线，另外一只笔测你怀疑漏电的地方，看万用表示数，如果是0，说么此处无漏电，无电压！如果是220或者其他超过36V的电压示数，都是漏电的，说明此处不安全！

用万用表电阻档200M档测量绝缘电阻，先确定是哪根线漏电，或者哪两根线短路。

方法如下：

测量火线和零线的绝缘电阻，测量火线对地线的绝缘电阻，测量零线对地线绝缘电阻。如果短路绝缘电阻基本为零。

知道哪根线漏电了，在用分段查找法，逐步缩小故障范围。

或者用排除法，把线路分开后一段一段的通电试验。

2.万用表如何区分零线和火线

一般来说,鉴别市电中的零线,火线,非用低压试电笔不可,用万用表能区别也火线和零线吗?

回答是肯定的，方法如下：

将万用表的量程开关拨至交流电压250V或500V档。黑表笔接室内的自来水管工潮湿地面、土地等，红表笔与电源线或电源插座孔接触，万用表指示的电压值较高的为火线，电压值较低或为零的为零线。

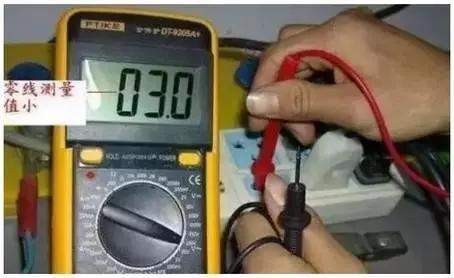

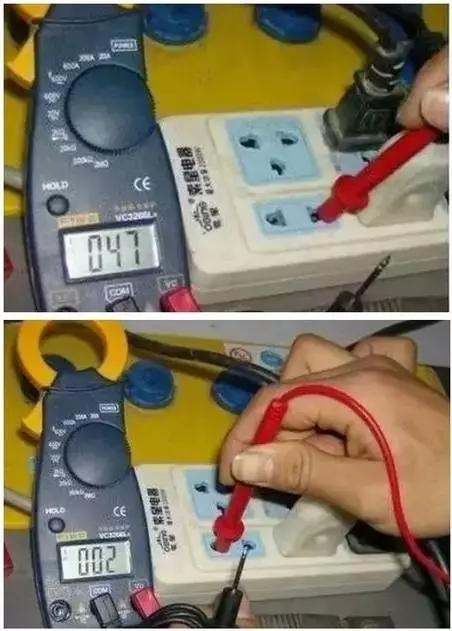

3.用数字万用表测量零火线的方法

用万用表就可以很方便的测量出家里的零线火线，只要你用数字万用表，钳型万用表，指针机械万用表的交流电压档就可以。万用表量程开关到到交流电压档(应该所以的万用表都有这样的功能，量程从200mV到750V，一般选择200V档，有的钳型表没有200V档可以选再大一点量程。

指针万用表档位要小点可以选10 V 100V)再用红黑表笔分别插在V /COM里(平时测量家电220V电压的插孔)将黑表笔线绕在左手里2-3圈(看图)当然越多越好，注意了：此时黑表笔金属针千万不要碰到手，以防电击然后就可以测试了，右收拿红表笔分别测插座或者零火线，你记下2次测量的结果，之间肯定有个一大一小的电压，测得大的电压就是火线，小电压值当然是零线了，如果测地线肯定是没更小的电压甚至没电压(要看你家的地线接了没有哦！)通过零线和火线的电压的测量值区别，一目了然。
