段式液晶结构你了解多少？
来源:strongerHuang发布时间:2021-11-0799浏览
询问 AI液晶屏现在在很多电子产品上都可以看到，液晶屏的种类也很多，有TN型、HTN型、STN型、FSTN型、TFT型等众多类型。

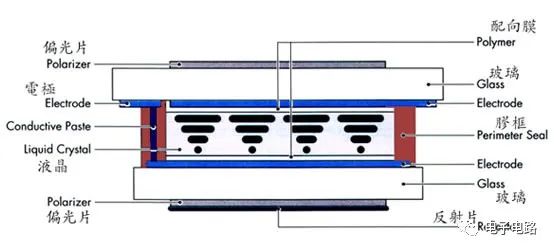

▲ 反射式TN型液晶结构图
这次我们就来了解一下段码液晶吧，也叫段式液晶，是液晶产品中最基本的一种，段式液晶刚开始应用时候，主要是替代LED数码管，它对比数码管功耗要低很多。

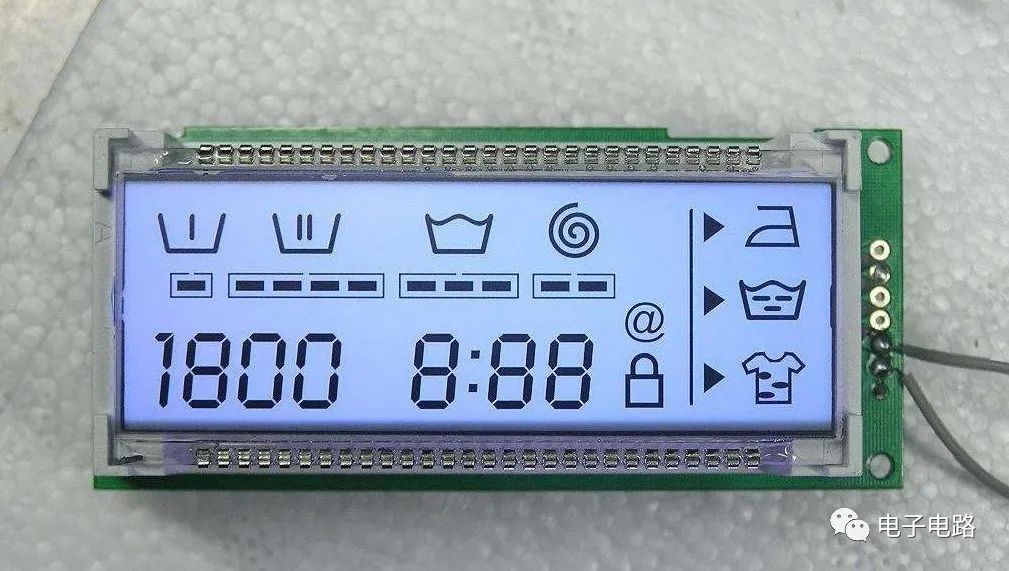

▲ 段式液晶
段式液晶有三种显示方式，反射型、透射型、透反射型。反射型段式液晶的底偏光片后面加了一块反射板，一般用在光线良好的环境。
▲ 反射型段式液晶示意图
透射型段式液晶的底偏光片是透射偏光片，它需要连续使用背光源才能看清显示的内容。
▲ 透射型段式液晶示意图

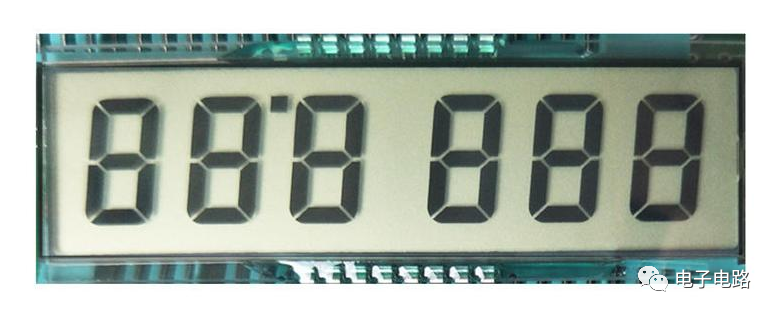

段式液晶的显示方式还分为正显和负显，正显的指白底黑字，正显在反射和透反射型显示最佳；负显是黑底白字，负显一般用于透射型，加上背光源使用。

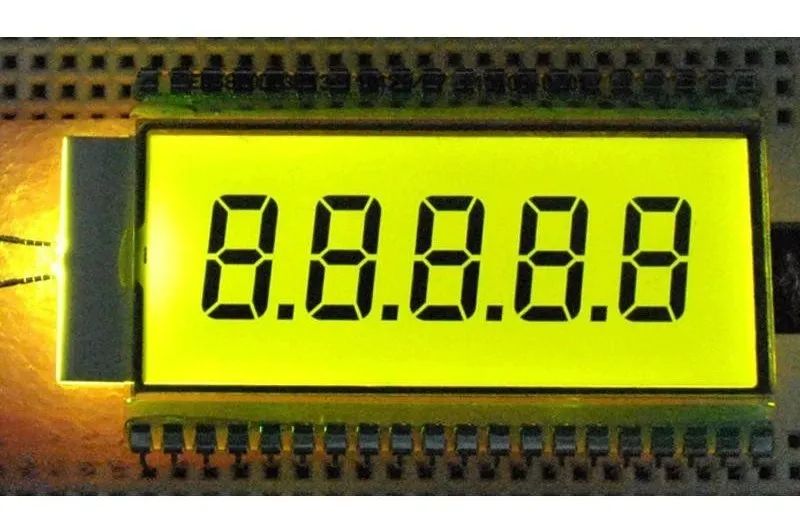

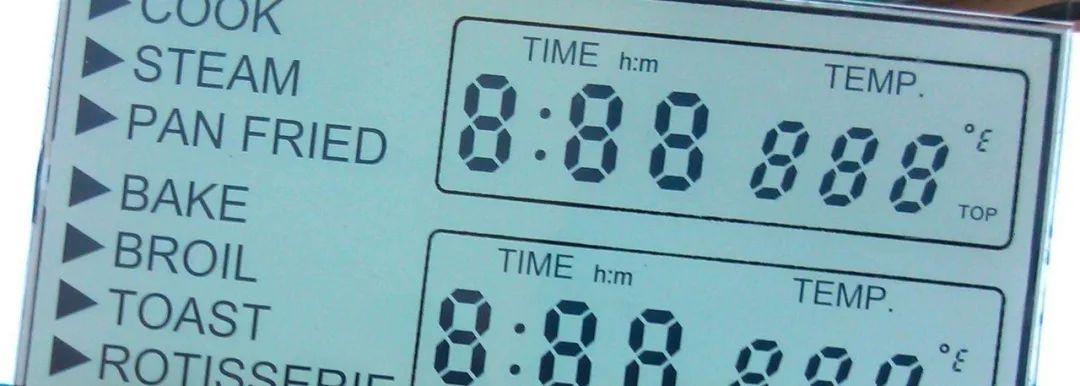

▲ 正显

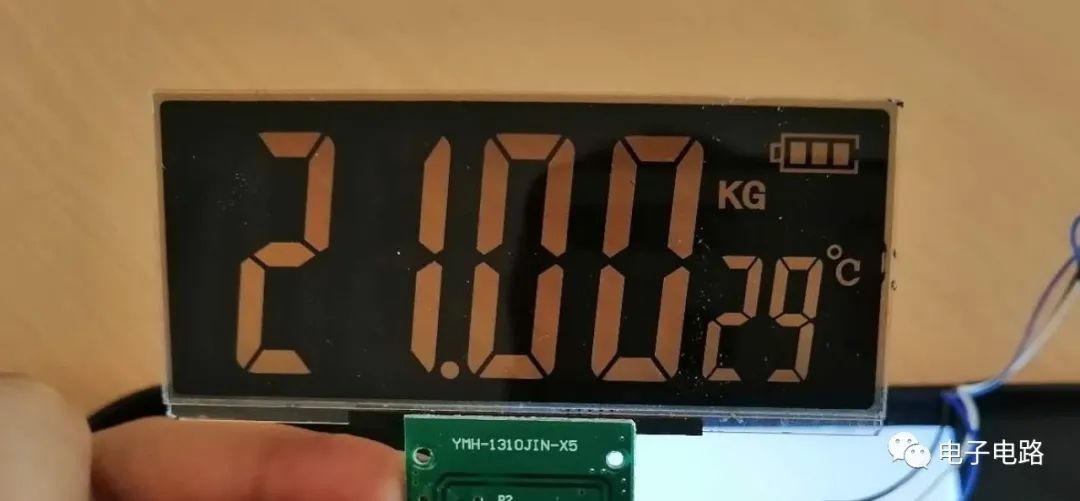

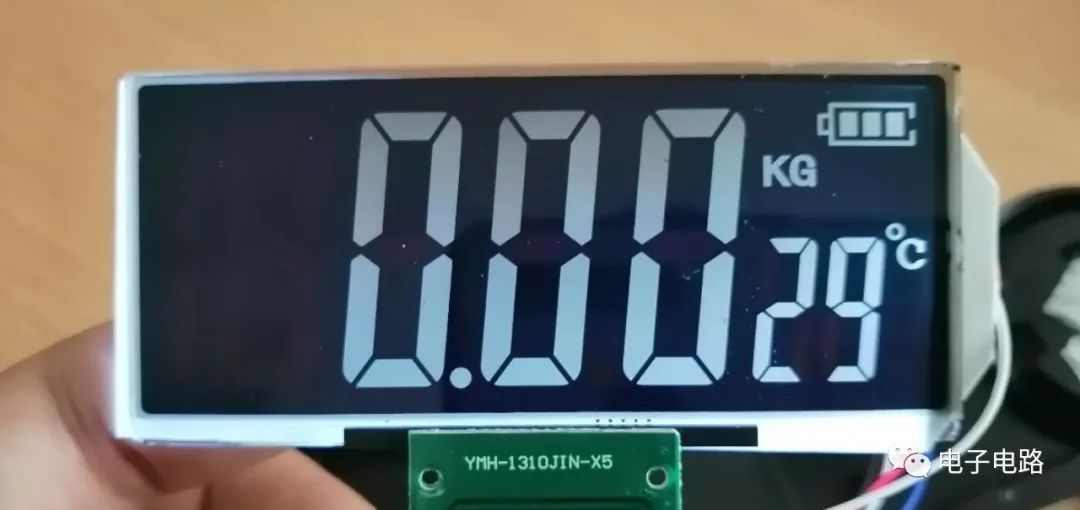

▲ 负显
▲ 使用管脚连接

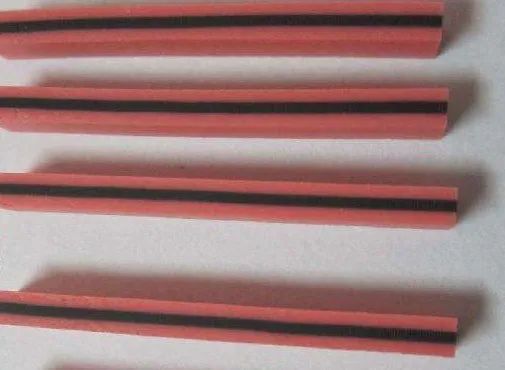

▲ 斑马条

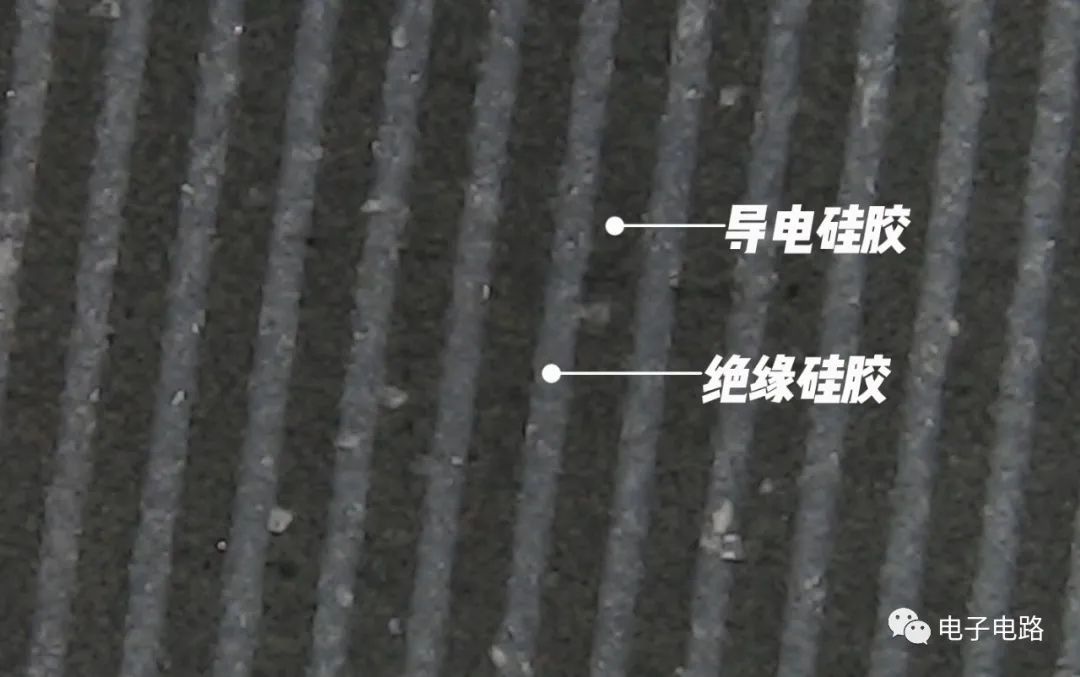

▲ 斑马条放大图

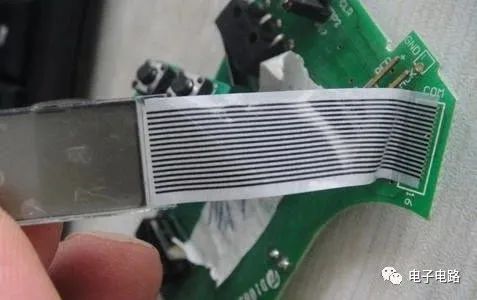

▲ 使用斑马纸连接

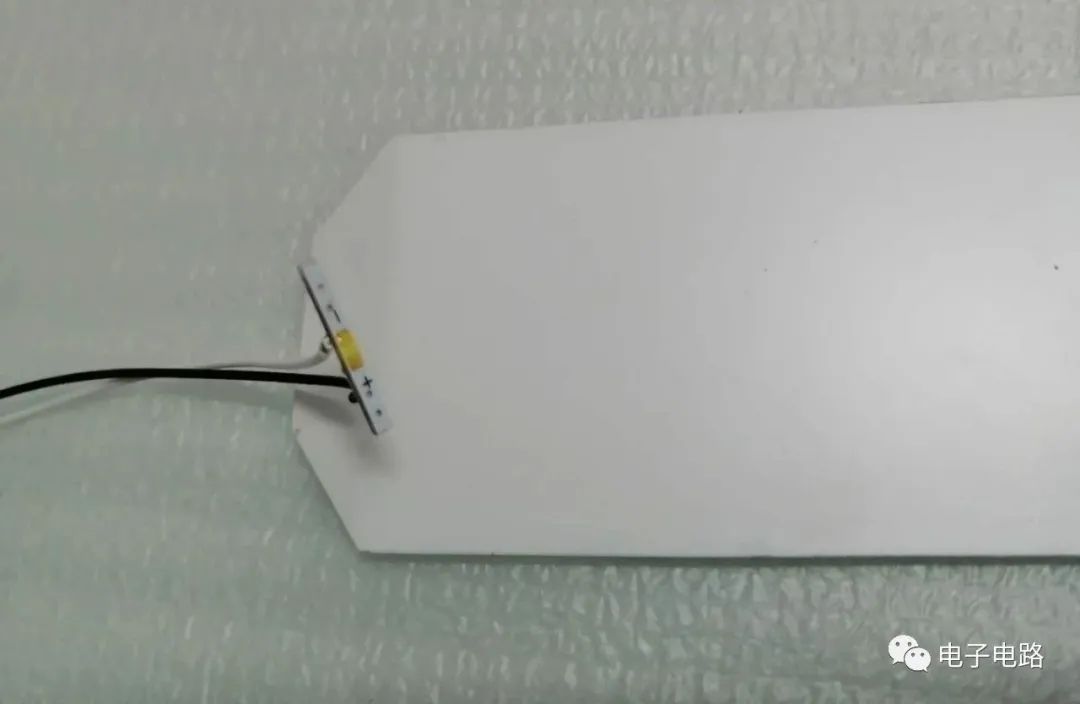

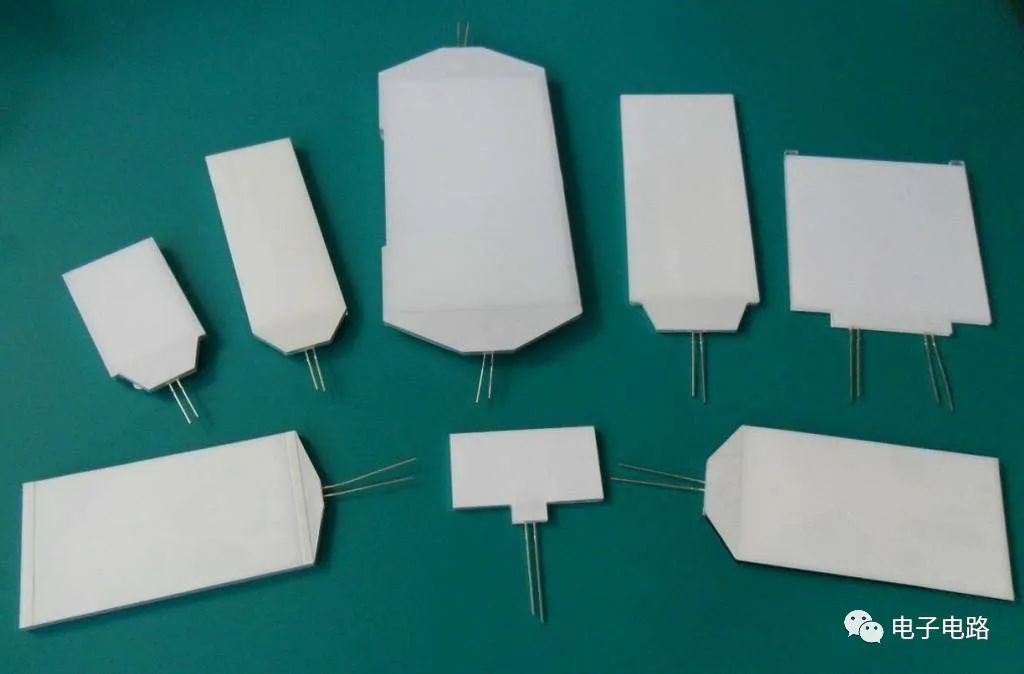

▲ 背光源

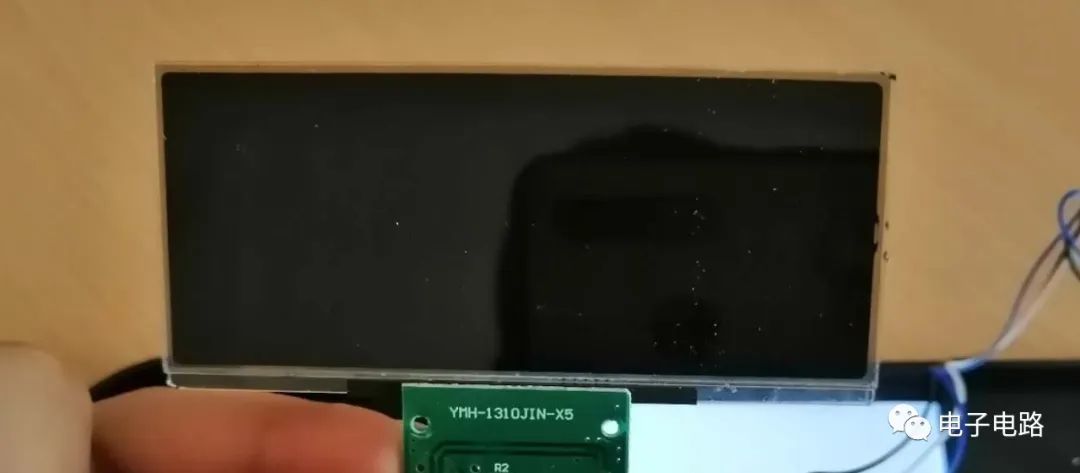

▲ 反射式段式液晶（没有背光源）
▲ 反射式段式液晶（有背光源）

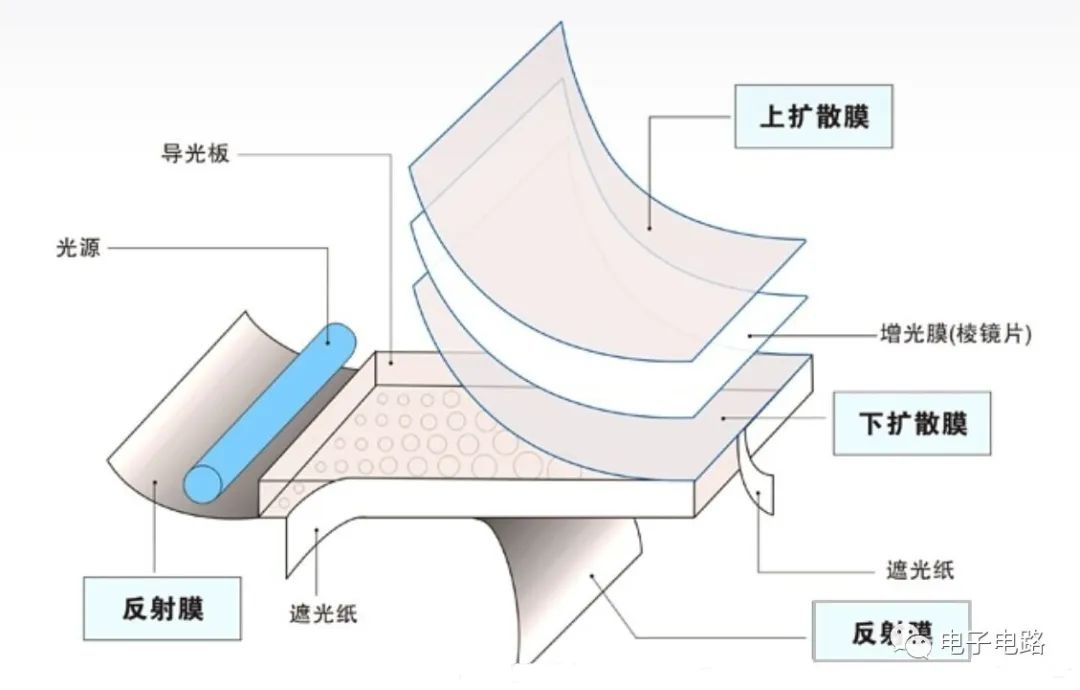

▲ 背光源内部结构图

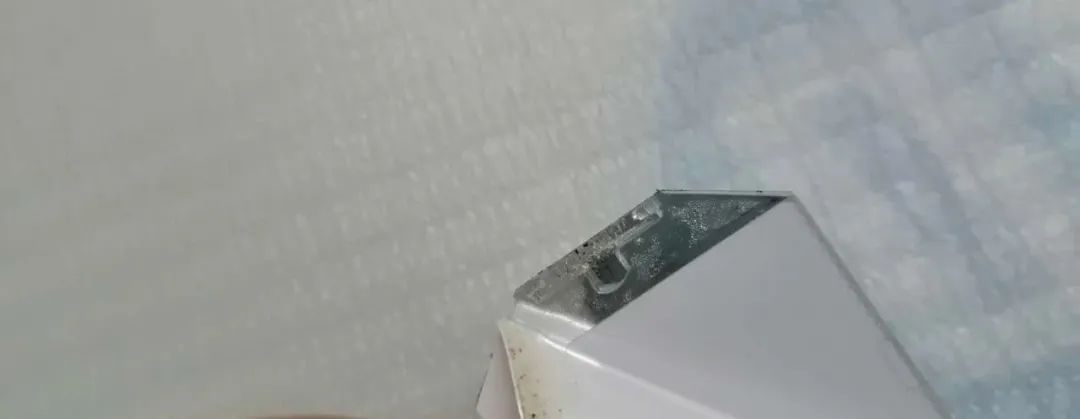

▲ 背光源内的LED
▲ 背光源内部的实物结构
