元件设计/新材料整合难度大增 半导体决战关键7nm

7奈米制程节点将是半导体厂推进摩尔定律(Moore’s Law)的下一重要关卡。半导体进入7奈米节点后，前段与后段制程皆将面临更严峻的挑战，半导体厂已加紧研发新的元件设计架构，以及金属导线等材料，期兼顾尺寸、功耗及运算效能表现。

台 积电预告2017年第二季10奈米晶片将会量产，7奈米制程的量产时间点则将落在2018年上半。反观英特尔(Intel)，其10奈米制程量产时间确定 将延后到2017下半年。但英特尔高层强调，7奈米制程才是决胜关键，因为7奈米的制程技术与材料将会有重大改变。

比较双方未来的制程蓝图时间表，台积电几乎确认将于10奈米制程节点时超越英特尔。但英特尔财务长Stacy Smith在2016年Morgan Stanley技术会议上强调，7奈米制程才是彼此决胜的关键点，并强调7奈米的制程技术与材料与过去相比，将会有重大突破。

过去，在90奈米制程开发时，就有不少声音传出半导体制程发展将碰触到物理极限，难以继续发展下去，如今也已顺利地走到10奈米，更甚至到7或是5奈米制程节点，以过去的我们而言的确是难以想像。

英特尔在技术会议上的这一番谈话，引起我们对未来科技无限想像的空间，到底英特尔将会引进什么样的革新技术?以及未来在制程发展上可能会遭遇到什么样的挑 战?本文将会试着从半导体制程的前段(元件部分)、后段(金属导线)以及市场规模等因素来探讨先进制程未来可能面临的挑战，以及对应的解决办法。

闸极设计走向全包覆结构

半导体前段制程的挑战，不外乎是不断微缩闸极线宽，在固定的单位面积之下增加电晶体数目。不过，随着闸极线宽缩小，氧化层厚度跟着缩减，导致绝缘效果降低， 使得漏电流成为令业界困扰不已的副作用。半导体制造业者在28奈米制程节点导入的高介电常数金属闸极(High-k Metal Gate, HKMG)，即是利用高介电常数材料来增加电容值，以达到降低漏电流的目的。其关系函式如下：

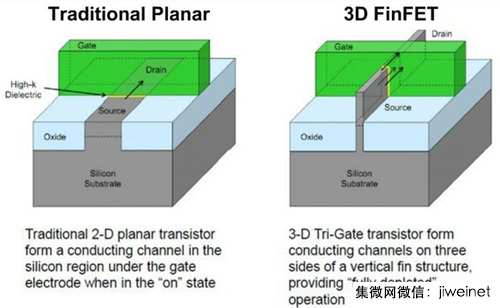

根据这样的理论，增加绝缘层的表面积亦是一种改善漏电流现象的方法。鳍式场效电晶体(Fin Field Effect Transistor, FinFET)即是藉由增加绝缘层的表面积来增加电容值，降低漏电流以达到降低功耗的目的，如图1所示。

图1 传统平面式(左)与鳍式场效电晶体(右) 图片来源：IDF, Intel Development Forum(2011)

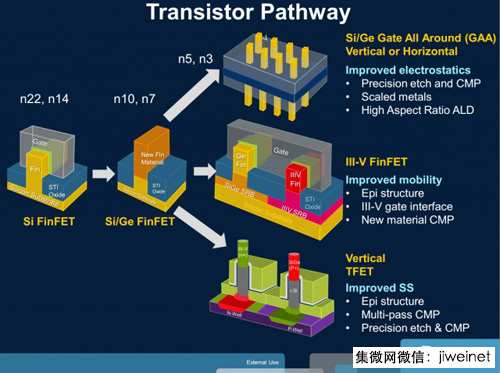

图 2为未来电晶体科技发展蓝图与挑战。鳍式场效电晶体为三面控制，在5或是3奈米制程中，为了再增加绝缘层面积，全包覆式闸极(Gate All Around, GAA)将亦是发展的选项之一。但结构体越复杂，将会增加蚀刻、化学机械研磨与原子层沉积等制程的难度，缺陷检测(Defect Inspection)亦会面临到挑战，能否符合量产的条件与利益将会是未来发展的目标。

图2 未来电晶体科技发展蓝图与挑战 图片来源：Applied Materials(2013)

III-V族、矽锗材料呼声高 然物理挑战艰钜

改变通道材料亦是增加IC运算效能与降低功耗的选项之一，电晶体的工作原理为在闸极施予一固定电压，使通道形成，电流即可通过。在数位电路中，藉由电流通过与否，便可代表逻辑的1或0。

过 去通道的材料主要为矽，然而矽的电子迁移率(Electron Mobility)已不符需求，为了进一步提升运算速度，寻找新的通道材料已刻不容缓。一般认为，从10奈米以后，III-V族或是矽锗(SiGe)等高 电子(电洞)迁移率的材料将开始陆续登上先进制程的舞台。

图2清楚指出10奈米与7奈米将会使用SiGe作为通道材料。锗的电子迁移率为矽的2∼4倍，电洞迁移率(Hole Mobility)则为6倍，这是锗受到青睐的主要原因，IBM(现已并入Global Foundries)在矽锗制程上的着墨与研究甚多。

III-V族的电子迁移率则更胜锗一筹，约为矽的10∼30倍，但美中不足的是III-V族的电洞迁移率相当的低。从图2可看出，n型通道将会选择III-V族作为使用材料，并结合锗作为p型通道，以提高运算速度。

但 要将SiGe或是III-V族应用在现行的CMOS制程仍有相当多的挑战，例如非矽通道材料要如何在不同的热膨胀系数、晶格常数与晶型等情况下，完美地在 大面积矽基板上均匀植入，即是一个不小的挑战。此外，III-V族与锗材料的能隙(Bandgap)较窄，于较高电场时容易有穿隧效应出现，在越小型元件 的闸极中，更容易有漏电流的产生，亦是另一个待解的课题。

后段制程面临微影、材料双重挑战 后段制程面临微影、材料双重挑战

0.13微米之前是使用铝作为导线的材料，但IBM在此技术节点时，导入了划时代的铜制程技术，金属导线的电阻率因此大大地下降(表1)，讯号传输的速度与功耗将因此有长足的进步。

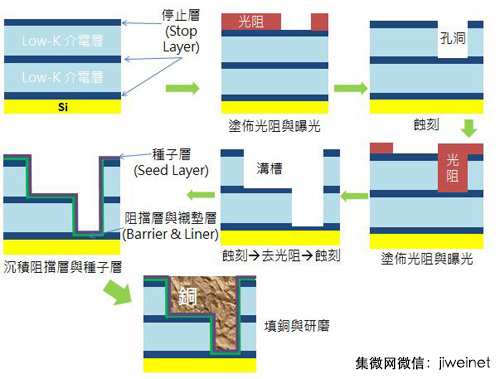

为 何不在一开始就选择铜作为导线的材料?原因是铜离子的扩散系数高，容易钻入介电或是矽材料中，导致IC的电性飘移以及制程腔体遭到污染，难以控制。IBM 研发出双镶崁法(Dual Damascene)，先蚀刻出金属导线所需之沟槽与洞(Trench & Via)，并沉积一层薄的阻挡层(Barrier)与衬垫层(Liner)，之后再将铜回填，防止铜离子扩散。与过去的直接对铝金属进行蚀刻是完全相反的 流程。双镶崁法如图3所示。

图3 双镶崁法制程示意图

随着线宽的微缩，对于黄光微影与蚀刻的挑战当然不在话下，曝光显影的线宽一致性(Uniformity)，光阻材料(Photo Resist, PR)的选择，都将会影响到后续蚀刻的结果。蚀刻后导线的线边缘粗糙度(Line Edge Roughness, LER)，与导线蚀刻的临界尺寸(Critical Dimension, CD)与其整片晶圆一致性等最基本的要求，都是不小的挑战。

后段制程另外一个主要的挑战则是前文所提到铜离子扩散。目前阻挡层的主要材料是氮化钽(TaN)，并在阻挡层之上再沉积衬垫层，作为铜与阻挡层之间的黏着层(Adhesion Layer)，一般来说是使用钽(Ta)。

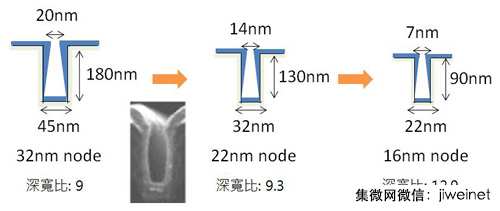

然而，钽沉积的覆盖均匀性不佳，容易造成导线沟槽的堵塞，20奈米节点以前因导线的深宽比(Aspect Ratio, AR)较低而尚可接受，但随着制程的演进，导线线宽缩小导致深宽比越来越高，钽沉积的不均匀所造成的缩口将会被严重突显出来，后端导致铜电镀出现困难，容 易产生孔洞(Void)现象，在可靠度测试(Reliability Test)时容易失败。另外，钽的不均匀性容易造成沟槽填充材料大部份是钽而不是铜，由于钽金属导线的阻值将会大幅上升，抵销原先铜导线所带来的好处，其 示意如图4所示。

图4 金属导线制程发展蓝图

前文提到衬垫层必需具有低电阻率、良好的覆盖均匀性、是铜的良好黏着层等重要特性，钽在20奈米节点以下已无法符合制程的需求，找出新的材料已经刻不容缓。

钴(Cobalt, Co)与钌(Ruthenium, Ru)是目前最被看好的候选材料。钴是相当不错的衬垫层，具有比钽更低的电阻率，对铜而言是亦是不错的黏着层，且在电镀铜时具有连续性，不容易造成孔洞现 象出现。但钴衬垫层也有其不理想之处，主要是因为铜的腐蚀电位高于钴，因此在铜、钴的接触面上，容易造成钴的腐蚀，此现象称为电流腐蚀(Galvanic Corrosion)，亦称为伽凡尼腐蚀。

解决电流腐蚀的问题必须从化学机械研磨(Chemical Mechanical Polish, CMP)的与后清洗(Post CMP Clean)着手，使用特殊的化学原料改变铜与钴之间的腐蚀电位，以降低或消除腐蚀现象。目前预估钴衬垫层将可延伸到10奈米制程节点。

接着在7奈米，阻挡层与衬垫层的候选材料将有可能是钌，铜可以直接在钌上电镀，并有效阻挡铜离子对介电层的扩散，如图5所示。

图5 钌阻挡层材料示意图 图片来源：IITC(2012)

不 过，钌跟钴在与铜接触时，一样都会有电流腐蚀问题，只是钌的情况与钴恰巧相反，钌的腐蚀电位高于铜，因此铜金属将会被腐蚀。另外，钌的硬度相当高，且化学 性质稳定，不容易与其它化学成份反应，只有使用类似像过碘酸钾(KIO4)这种强氧化剂(过去是使用双氧水作为氧化剂)才可使其氧化，以提高研磨率(大约 100∼150A/min)。钌的物理与化学特性，为化学机械研磨制程带来不小的挑战，目前业界还在寻找适当的解决办法。

需求规模恐不足 先进制程面临经济因素考验

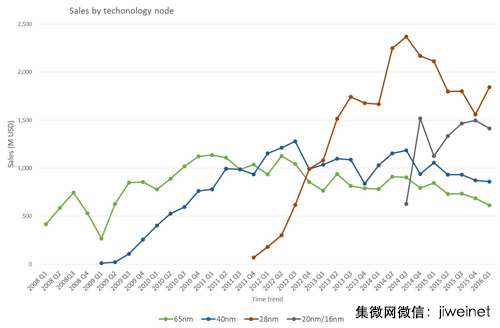

台积电是全球晶圆代工的龙头，它的动向对于半导体产业发展都具有重大的影响力，每一季财务发表会的声明皆为半导体产业发展的风向球，故分析其营收趋势，可约略窥探与预测未来全球IC产业的发展，图6为台积电各制程节点的每季营收趋势图。

图6 台积电各制程节点营收趋势图 图片来源：TSMC

由 图6可看出，目前主要营收贡献来自28奈米。过去40奈米营收用了13季超越65奈米，28奈米因搭上了行动装置的热潮，只用了6季便超越40奈米。先进 制程如20/16奈米制程从推出至今已达7季，虽维持高档，但仍未超越28奈米。从营收的另一个角度观察，价格乘上销售数量等于营收，20/16奈米制程 的代工价格必定高于28奈米制程，但营收却未高过于28奈米，可依此推论终端客户对20/16奈米制程的需求与投片量相较于28奈米制程应该是低上不少。 且在2016第一季时，20/16奈米制程的营收较上季下滑，28奈米制程却较上季上升，再加上台积电在法说会上提到28奈米制程的产能利用率未来几个季 度依旧维持高档，这些迹象显示出终端客户对先进制程需求的态度保守。

过去智慧型手机与平板电脑带动半导体先进制程的发展与高成长，但现在行动通讯装置的热潮已明显消退，IC产业链相关厂商亦希望找出下一个杀手级应用，继续带动半导体产业发展。

目 前业界一致认为，物联网(Internet of Things, IoT)为最佳候选人之一。物联网主要架构是将会使用大量微控制器(Micro Controller Unit, MCU)与微机电感测器(MEMS Sensor)，以及微型Wi-Fi晶片作为数十亿计的“物”的控制与连结元件，这些“物”的讯号将会传送到背后数以千万计，具有高运算能力的伺服器进行 大数据(Big Data)分析，以提供使用者及时且有用的资讯。

由此可知，与“物”相关的晶片数量应该会相当惊人，但其所需的半导 体制程技术应是成熟型甚至是28奈米制程即可应付;而最需要先进制程技术的伺服器中央处理器晶片，相较于“物”的数量应会低上不少，对相关IC制造厂商的 贡献营收是否仍可继续支撑制程开发与设备的投资，仍是未知数。市场给予IC制造厂商的压力与挑战，并不亚于前文所提到的制程挑战。

技术挑战时时存在 产业生态转变才是真考验

随着制程技术的演进，遇到的挑战与困难只会多不会少，并且制程节点已进入到10奈米以下，快要接触到物理极限，所以除了线宽微缩外，改变元件结构或是使用新的材料等选项，已是一条不可不走的路。

像前段制程的元件部份，除了线宽微缩的挑战之外，其他如功耗的将低或是运算能力的增进，亦是等待解决的课题之一。FinFET将过去的平面式结构转为立体式结构，增加对闸极的控制能力，未来更有可能转为全包覆式的闸极以降低漏电流。

另外，改变通道材料，由过去的矽改为SiGe或是III-V族等通道材料，为的都是增加电子或是电洞的迁移率。但晶圆制造业者要如何把异质材料整合至矽基板上，又兼顾可靠度，将是避无可避的挑战。

后 段金属导线在材料上的选择亦遇到阻挡层与衬垫层沉积的挑战，间接导致电镀铜的困难度增加，过去是使用氮化钽/钽作为阻挡层与衬垫层，但随着金属导线临介尺 寸的缩小，钽/氮化钽已渐渐地不符合制程的要求。钴已在20奈米制程部份取代了钽，作为衬垫层的主要材料，未来钌更会在7奈米制程继续接棒。但因钴、钌与 铜电化学与材料的特性，增加了化学机械研磨与后清洗的挑战。

回顾过去的历史，技术上的难关总有办法克服，但接下来半导体产业还要面临经济上的考验。未来的制程节点发展难度将会越来越高，相对的，制程开发与设备的投资金额也将会越来越庞大，最终必定将会反应到晶圆的销售价格上。

上一波行动装置如智慧型手机与平板装置的热卖，带起了28奈米制程营收的高峰，但未来先进制程可能不会有类似的机遇。在行动通讯装置的退烧，以及物联网应用 的普及带动下，成熟型制程如微机电与28奈米将仍可持续发光发热，但高成本的先进制程未来在市场的接受度上，仍有不少的质疑声浪与挑战，未来的发展有待持 续观察。
