用于驱动6串LED信号灯的LED驱动方案

在科技高度发展的今天，电子产品的更新换代越来越快，LED灯的技术也在不断发展，为我们的城市装饰得五颜六色。本应用笔记介绍了一款线性LED驱动方案，用于驱动6串LED信号灯，每串包含4只串联LED。每串LED负载具有独立的阳极接点，阴极连接在一起。

该电路采用汽车电池供电，最低电压为10V，最高电压为28V，能够为每串LED提供350mA电流。由于使用共阴极架构，检流电阻必须放置在LED串的阳极端。

LED驱动器(MAX16836)电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4(电路图中U1部分)的计算。

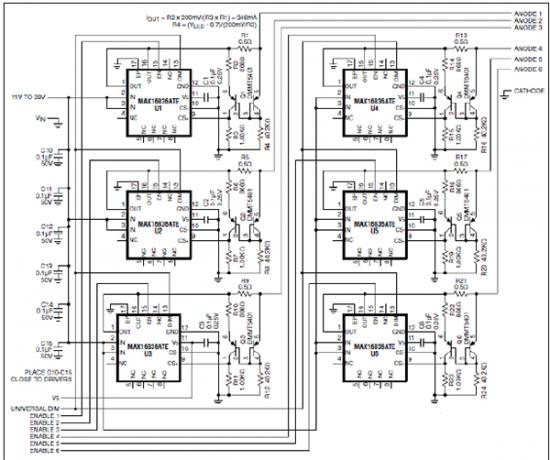

图1.驱动器设计原理图

当LED串的电压处于最小值(7.6V)，而输入电压处于最大值(28V)时，LED驱动电路功耗最大，大于7W。

仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比(低至25%)的调光信号驱动UNIVERSALDIM输入，以降低驱动器的功耗。以上就是LED技术的相关知识，相信随着科学技术的发展，未来的LED灯回越来越高效，使用寿命也会由很大的提升，为我们带来更大便利。
