BCI测试直接注入法

电缆上，通过一个宽带人工电源网络（Broadband Artificial Network，BAN）把RF功率注入EUT电缆，将射频能量直接耦合到被测设备中，而不干扰BUT与其传感器和负载的接口，该BAN在测试频率范围内对EUT呈现的RF阻抗可以控制。BAN在流向辅助设备的方向至少能够提供500W的阻塞阻抗。干扰信号通过一个隔直电容直接耦合到被测线上。它可以针对个别电源线或信号线进行抗扰度测试。直接注入法测试也应在屏蔽室中进行，所适用的频率范围为0.25～40OMHz（或延伸至500MHz）。直接注人法测试配置如图所示。

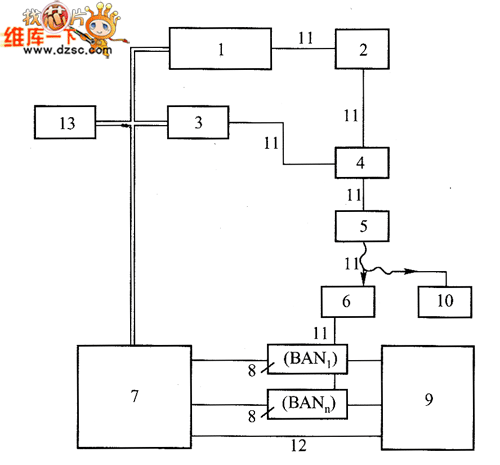

　　图 直接注入法测试配置图

　　1—RF信号产生器；2—RF放大器 3一频谱仪或功率计；4—RF取样设各；5一衰减器；6—DC阻绝电容；7一辅助件 8—BAN（地线除外）；9一被测设备；1O一校正用的BF功率计；11一同轴传输线； 12一地线；13一控制设各；BAN一宽带人工电源网络
