询问 AI放大后的信号是交流电，因电极极片间及电极引线，均出现了不可忽视的分布电容℃（大约60pF左右），电导池则有电抗存在。这样将电导池视作纯电阻来测量，则存在相当大的附加误差。特别在（0～0.1）μS·cm-1的低电导率量程里此误差最显著，因此有必要进行补偿，常用的方法是电容补偿，如图1所示。

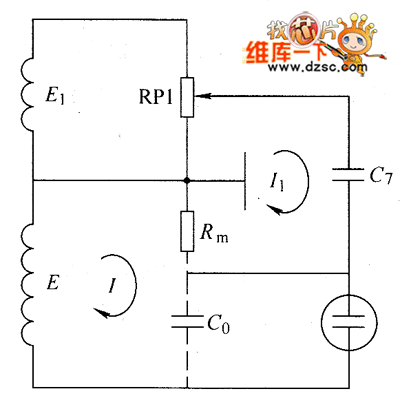

图1中，信号源输出变压器的二次侧有两个输出信号E1及E，E1作为电容C，的补偿电源，E1与E的相位相反，因而由E1引起的电流I1流经RM，的方向与测量信号电流r流过Rm的方向相反，调节RP1可使I与I1，相等，故其在Rm上的影响可以抵消。
图1 电容补偿原理
