RIGOL发布MSO2000A/MSO1000Z系列混合信号示波器

    据悉，北京普源精电科技有限公司（以下简称：RIGOL）日前宣布，隆重推出MOS2000A和MSO1000Z系列混合信号示波器。这两个系列的产品带宽从70MHz到300MHz，分为2个或4个模拟通道，同时提供16路逻辑通道，拥有同级别MSO产品中最深的存储深度。

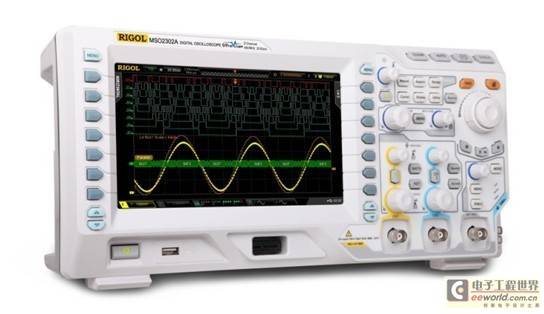

    图1：RIGOL MSO2000A系列混合信号示波器

    RIGOL MSO2000A系列示波器继承了Rigol独创的Ultravision技术，可以提供50000次/秒的波形捕获率和超越同级的高效长存储以及波形录制回放功能。产品分为70MHz / 100MHz / 200MHz / 300MHz四个级别带宽，提供2路模拟通道和16路逻辑通道，可以实现高达18路信号的测试。MSO2000A系列示波器的模拟通道最高采样率2GSa/s，存储深度为14Mpts（标配）；数字逻辑采样率为1GSa/s，存储深度为14Mpts（每通道），是同类产品中存储深度最深的。MSO2000A拥有硬件实现的实时波形录制、回放、分析功能，最多可录制65,000帧，同时还支持逻辑通道的录制及回放。MSO2000A拥有8.0 英寸TFT 液晶显示屏（800×480），可以实现256级灰度的波形显示效果。

    图2： MSO1000Z系列混合信号示波器

    RIGOL MSO1000Z系列示波器同样基于Ultravision技术平台，波形捕获率可以达到30000次/秒，带宽为70MHz和100MHz。不同之处是MSO1000Z示波器除16条逻辑通道外均提供4个模拟通道。MSO1000Z示波器的模拟通道和逻辑通道均可提供最高1GSa/s的采样率和12M的存储深度，波形录制功能可达60000帧，7.0英寸的TFT液晶屏同样可以提供优秀的灰度显示能力。

    作为技术领先的混合信号示波器，RIGOL MSO2000A和MSO1000Z系列示波器拥有丰富的触发功能，支持数字通道触发；所有产品均可提供丰富的解码功能，能够同时支持2路总线的解码以及数字通道和模拟通道混合解码。解码选件支持RS232/UART、I2C、SPI触发和解码功能，MSO2000A还支持CAN总线。
　　
    MSO2000A和MSO1000Z系列示波器还包含提供双通道信号源的型号。该信号源的采样率为200MSa/s，14比特的垂直分辨率，除了输出常规的方波、正弦、三角波等函数波形外，还可以提供任意波形输出能力。输出信号的最高频率为25MHz。
　　

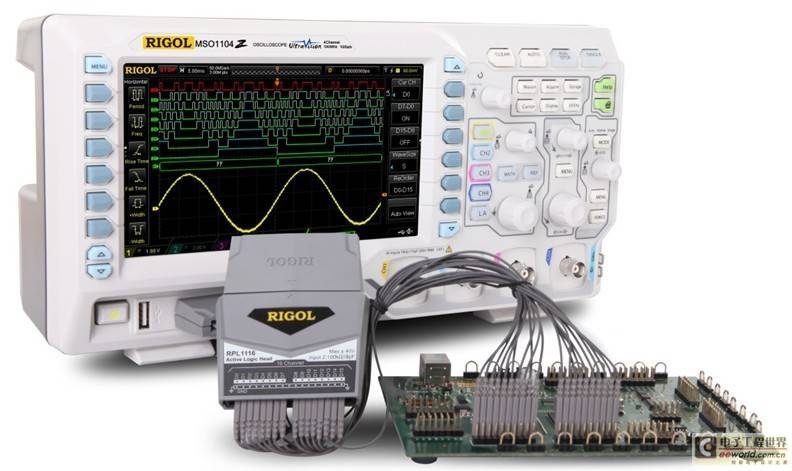

    图3：RIGOL MSO2000A和MSO1000Z系列混合信号示波器模拟和数字通道间可相互触发，时间相关的显示和分析模拟和数字通道波形

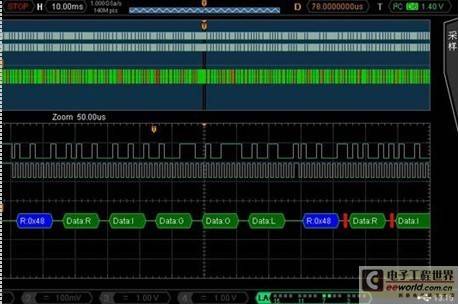

    图4：数字通道拥有14Mpts或12Mpts深存储，并支持串行总线的触发和解码

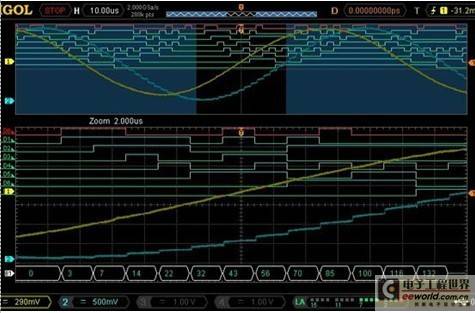

    图5：对数字通道进行灵活的分组，对每通道的信号加标签显示，每通道的上下位置可调

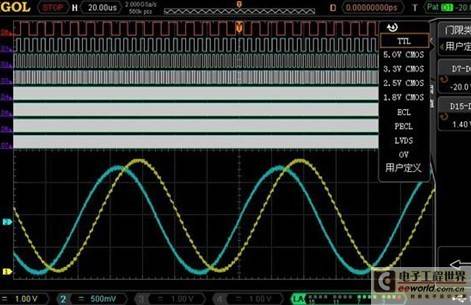

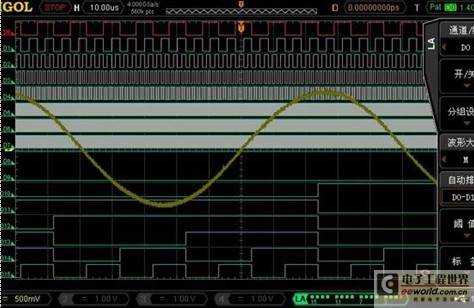

    图6：数字通道提供多种逻辑电平的选择
