如何提升小型单片机系统的调试范围？

　　当你基于一个小型单片机系统开发应用程序时，其程序代码的调试诊断工具可能是相当有限的。下面为您介绍一种新的程序调试设计方案，通过利用单片机的一个输出将引脚，将一个字节的二进制值绘制示波器显示屏上，以简化调试。

　　为了显示一个字节的值，需要将其加载到累加器，并调用一个名为“Debug”的程序，其值被转换成串行序列，并输出到名为“Test”的端口。其最重要的是绘制，通过在脉冲位之间添加类似分界的标记以便于理解。如果需要显示多个字节，调用“Debug”程序就不止一次。

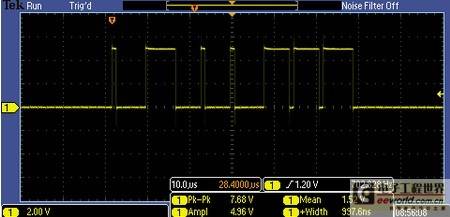

　　　　图一：一个字节"01000111"

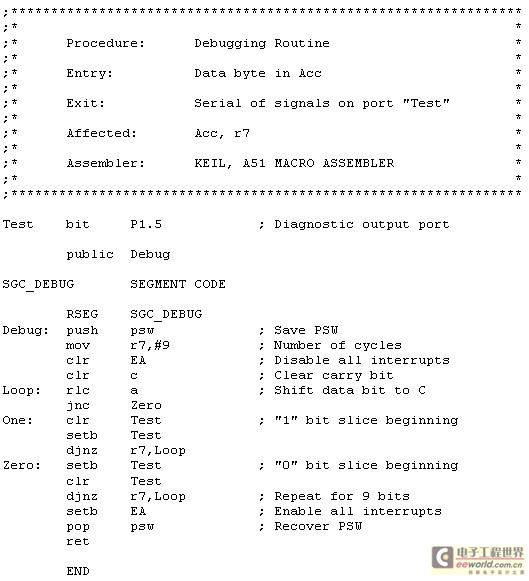

　　下图所示的是8051版本，常规应用中不使用RAM，只使用R7，当80C51单片机晶振频率为12MHz时，其运行时间为76µs(包括调用时间)。

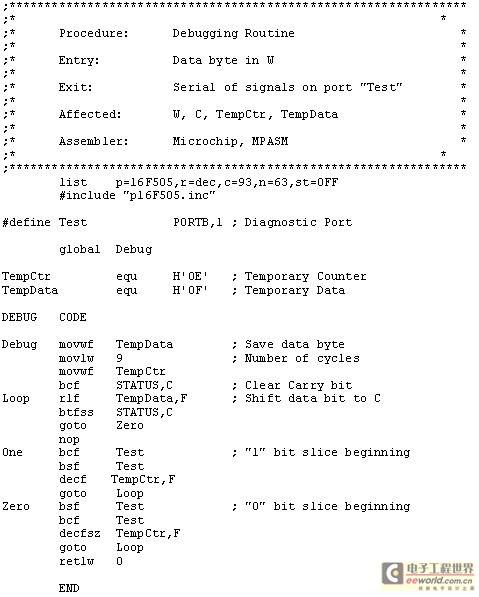

　　下图所示的是PIC版本，该例程使用RAM中的2个比特位和2个寄存器。

　　使用一个ISP引脚输出是很好的解决方案，因为你通常可以将示波器探头直接连接到ISP编程连接器的引脚。
