鸿光盛业一系列精品快充方案助力电商打造爆款，覆盖20W~120W

十年前充电器只是作为数码设备不起眼的配件，但在USB-C大统一来临之际，PD快速充电让充电器走上了高速发展的道路。在英特尔的EVO认证推动下，笔记本已全面配备PD快充功能，苹果也在iPhone8开始就为所有iPhone加入PD快充的支持，iPhone 12更是升级至20W PD快充，另外遇上了苹果不配送充电器的政策，各种需求叠加迅速引爆全球快充缺口，PD快充产业在庞大的需求下迎来前所未有的风口。

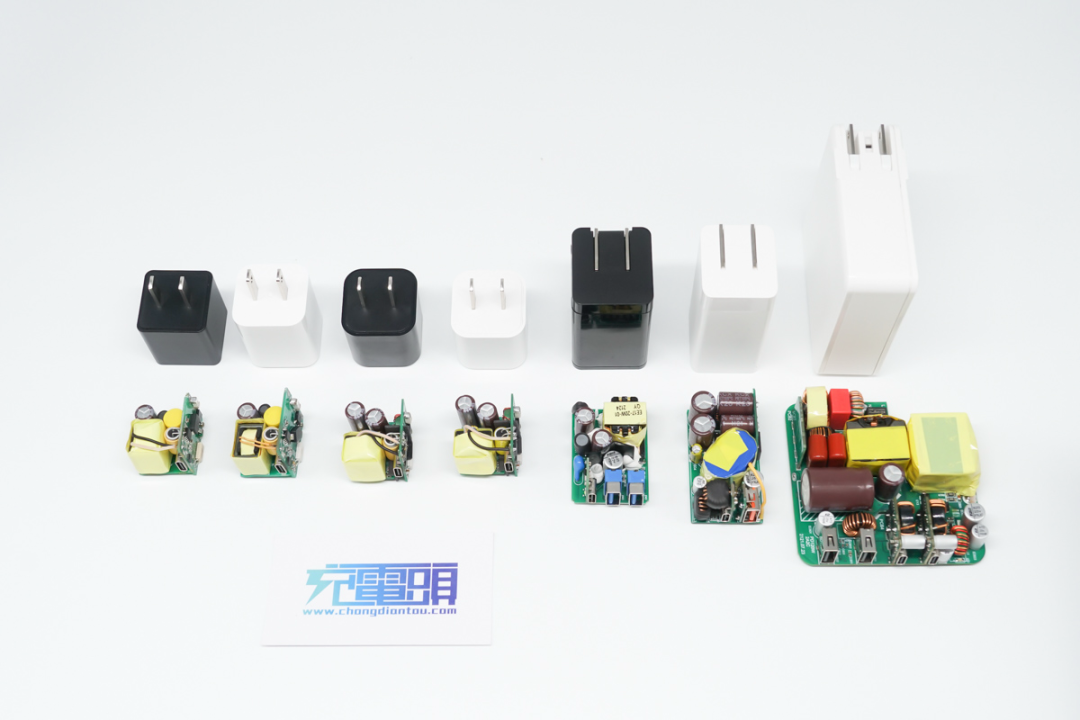

鸿光盛业提前布局快充市场，为电商客户准备了一系列快充方案，包括了市场当前最火热的迷你充、多口快充、大功率快充、氮化镓快充，功率覆盖了20W-120W，精准覆盖不同用户群体需求。

鸿光盛业电子有限公司成立于2006年，是一家专注于方案研发设计型的电子元器件代理资源整合商，旨在为客户解决产品开发资源和开发周期等问题。公司拥有专业资深的研发团队，和完善的研发实验室，通过器件资源整合优势，快速布局快充产品线，为行业品牌大客户、电商客户开发了20W、25W、30W、33W、45W、65W、120W高性价比、小体积，符合国家安全安规、适用于大批量生产的PD系列快充方案，满足不同客户的需求。

授权代理品牌

授权代理品牌：矽力杰、英诺赛科、智融、茂睿芯、维安、天德钰、永铭、华润微、兆龙、华虹挚芯、博联、芯讯通、融和微、川土微、希磁科技。

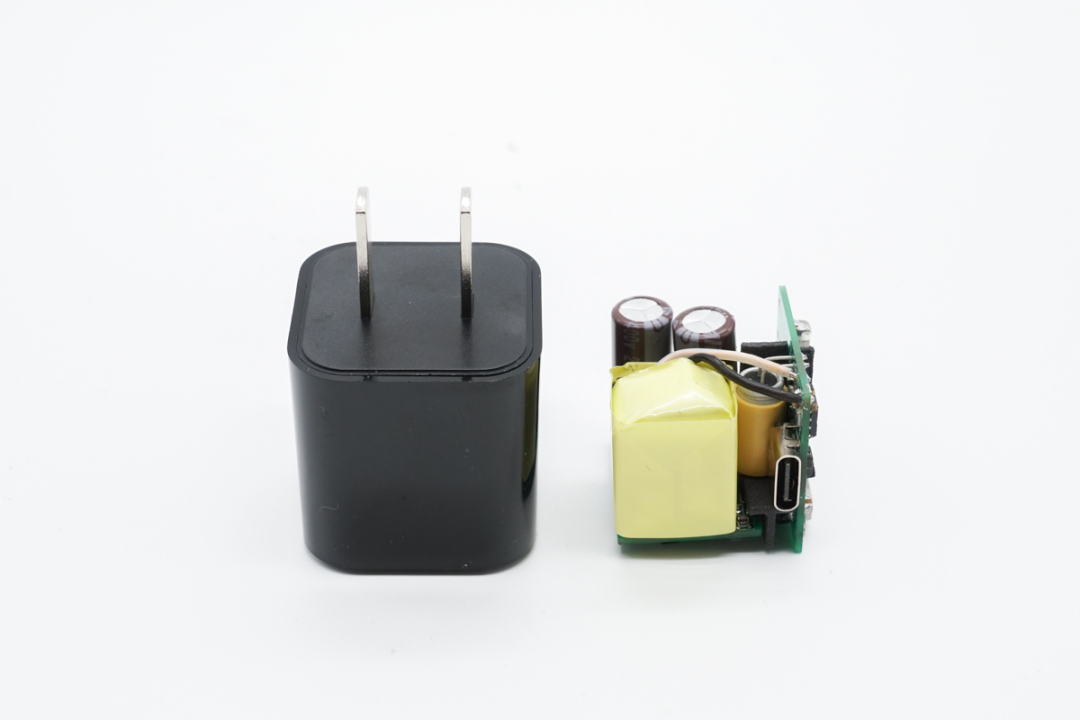

20W 单C口迷你充方案

单USB-C输出口设计，支持5V3A / 9V2.22A / 12V1.67A输出，最大输出功率20W。输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。极致小巧的身躯，三围尺寸仅有32mm X 30mm X 29.5mm，功率密度达到0.7W/cm³，关键器件选型如下：

功能模块	品牌	器件型号
PWM控制器	矽力杰	SY50238
同步整流	矽力杰	SY52341
协议	智融	SW2303B
Vbus MOS	维安	WMQ40N03T1
高压电容	永铭	（15+15）uF/400V
低压固态	永铭	820uF/16V
光耦	兆龙	CT1019

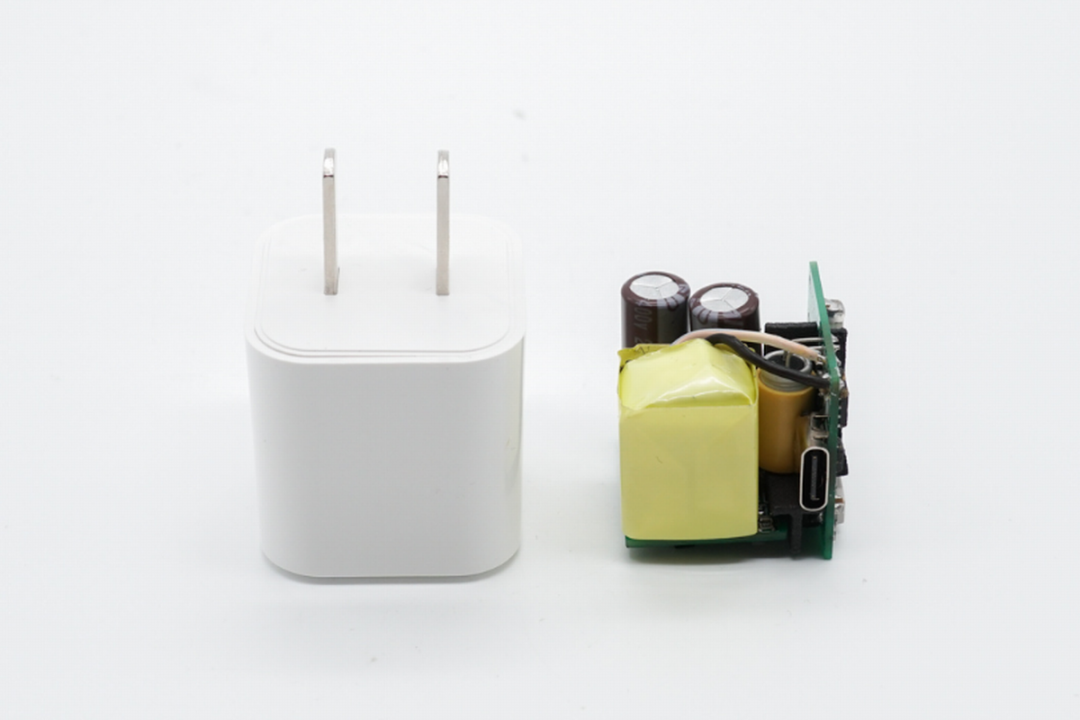

20W 单C口快充方案

单USB-C输出口设计，支持5V3A / 9V2.22A / 12V1.67A输出，最大输出功率20W。输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。三围尺寸36mm X 31mm X 31mm，功率密度达到0.58W/cm³。关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	矽力杰	SY50238
同步整流	矽力杰	SY52341
协议	天德钰	JD6606S
Vbus MOS	维安	WMQ40N03T1
高压电容	永铭	（15+15）uF/400V
低压固态	永铭	820uF/16V
光耦	兆龙	CT1019

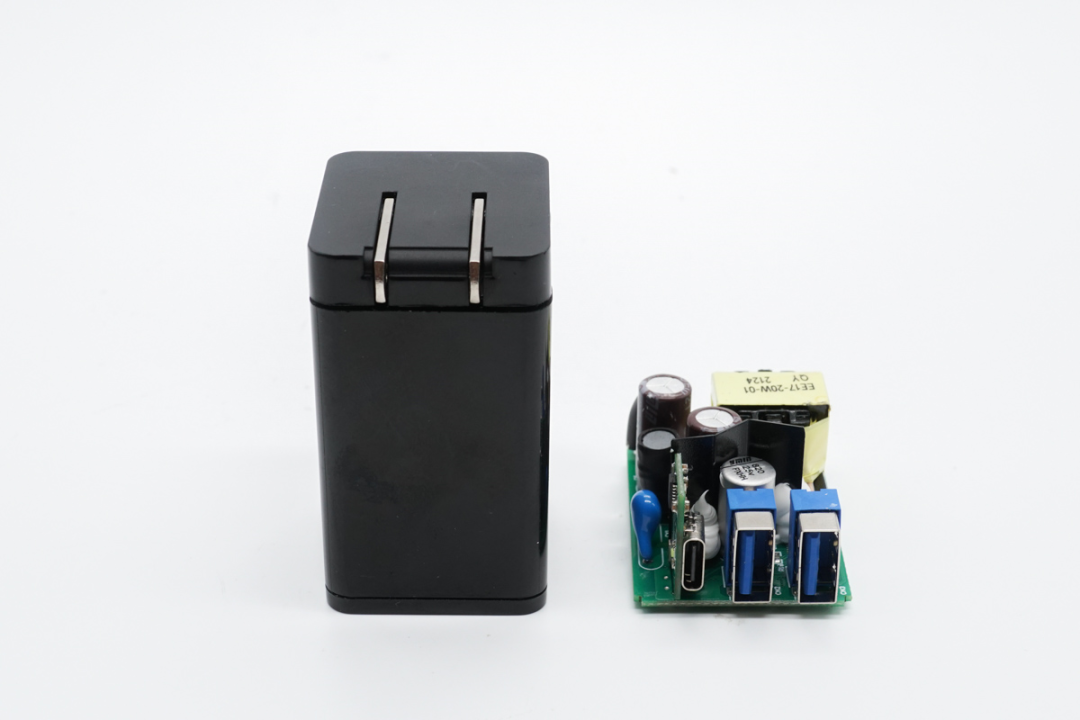

20W 2A1C快充方案

2A1C三输出口配置，最大输出功率20W，为入门用户提供多设备充电支持。输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。三围尺寸58mm X 37mm X 33mm。关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	矽力杰	SY50238
同步整流	矽力杰	SY52341
协议	天德钰	FP6601AA+FP6606S
Vbus MOS	华虹	HMN3006AD3+HM3400AM
高压电容	永铭	（22+22）uF/400V
低压固态	永铭	820uF/16V
光耦	兆龙	CT1019

25W单C口迷你快充方案



单USB-C输出口设计，支持5V3A/9V2.77A/12V2.08A，最大输出功率25W，输入电压支持90-264V 50/60Hz，全球电压均可使用，适合不同国家地区的客户，极致小巧的身躯，三围尺寸仅有31.5X31X31mm，功率密度达到0.83W/cm³，关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	矽力杰	SY50238
同步整流	矽力杰	SY52341
协议	智融/天德钰	SW2303C 或 JD6621
Vbus MOS	维安	WMQ40N03T1
高压电容	永铭	(22+22)uF/400V
低压固态	永铭	820uF/16V
光耦	兆龙	CT1019

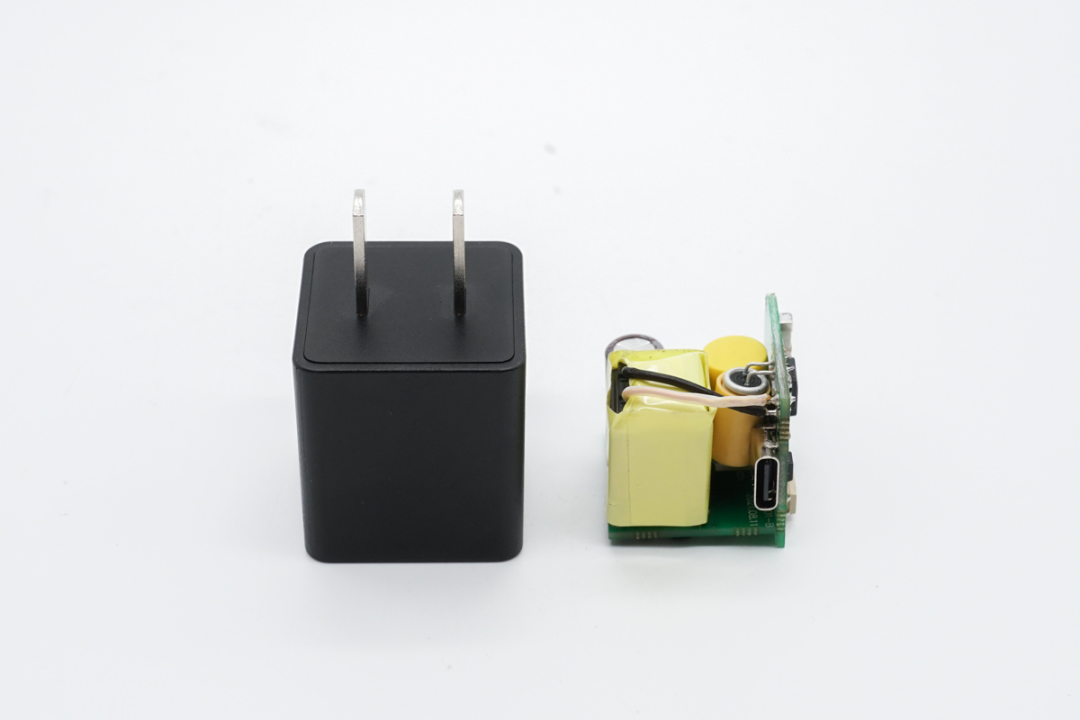

30W 单C氮化镓迷你快充方案

单USB-C输出口配置，最大输出功率30W，使用了氮化镓方案，让原本就小巧的迷你充输出功率可达30W之高。输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。

输出支持5V3A/9V3A/12V2.5A/15V2.0A/20V1.5A输出，支持15V、20V高压，平板、笔记本兼容性更好。三围尺寸31.5mm X 31mm X 31mm，功率密度达到0.99W/cm³。关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	茂睿芯	MK2697
同步整流	茂睿芯	MK91808H
协议	智融	SW2303B
高压MOS	英诺赛科	INN650DA04
同步MOS	维安	WMB099N10LG2
Vbus MOS	维安	WMQ40N03T1
高压电容	永铭	(27+27)uF/400V
低压固态	永铭	470uF/25V
光耦	兆龙	CT1019

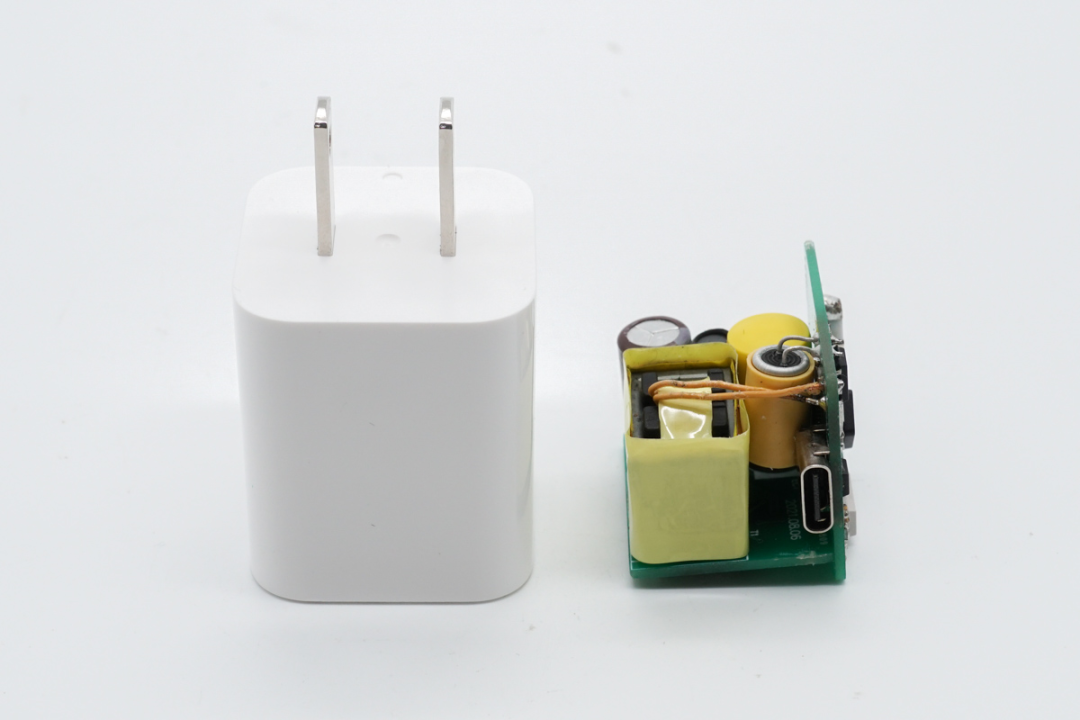

33W 单C口氮化镓迷你快充方案

单USB-C输出口配置，最大输出功率33W，使用了氮化镓方案，让原本就小巧的迷你充输出功率可达33W之高。输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。

输出支持5V3A/9V3A/12V2.5A/15V2.2A/20V1.65A输出，支持15V、20V高压，平板、笔记本兼容性更好。三围尺寸31.5mm X 31mm X 31mm，功率密度达到1.1W/cm³。关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	茂睿芯	MK2697
同步整流	茂睿芯	MK91808H
协议	智融	SW2303C
高压MOS	英诺赛科	INN650DA04
同步MOS	维安	WMB099N10LG2
Vbus MOS	维安	WMQ40N03T1
高压电容	永铭	(27+27)uF/400V
低压固态	永铭	470uF/25V
光耦	兆龙	CT1019

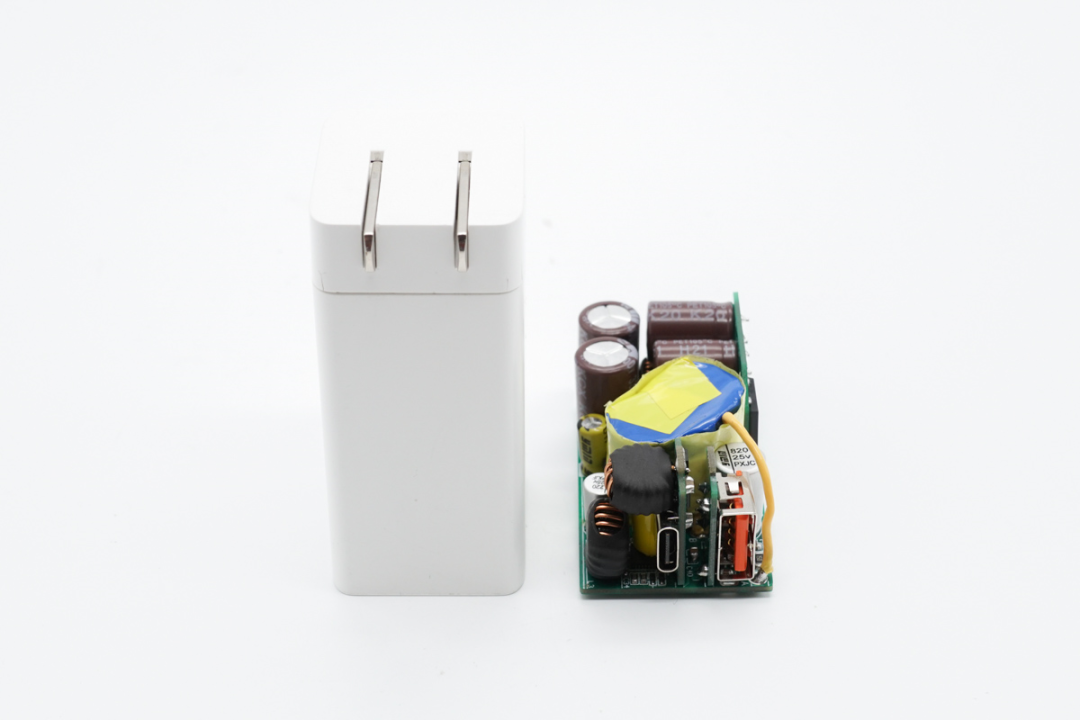

65W 1A1C氮化镓快充方案

1A1C双输出口配置，最大输出功率65W，USB-C支持5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档，另带有3.3-20V3A一组PPS电压子集。USB-A支持5V/3A、9V/3A、12V/2.5A、20V1.5A四个固定电压档，支持45W+18W双口同时快充输出。

折叠插脚设计方便外带使用，输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。三围尺寸66mm X 34mm X 30mm，功率密度达到0.97W/cm³。关键器件选型如下：



功能模块	品牌	器件型号
PWM控制器	茂睿芯	MK2697
同步整流	茂睿芯	MK91808H
协议	智融	SW3516+SW3526
高压MOS	英诺赛科	INN650D260A
同步MOS	维安	WMB129N10T2
Vbus MOS	维安	WMQ023N03L   G2
高压电容	永铭	(33+33+22+22)uF/400V
低压固态	永铭	820uF/25V+220uF/25V
光耦	兆龙	CT1019

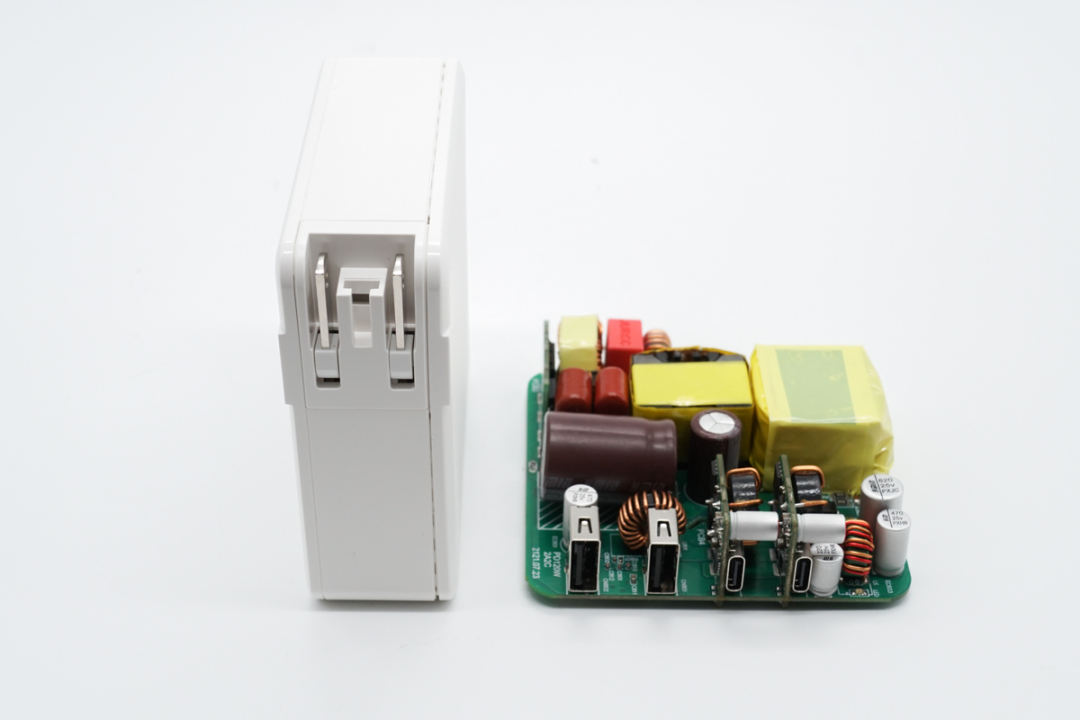

120W 2A2C氮化镓快充方案

2A2C四口配置，最大输出功率120W，USB-C1/C2支持功率盲插功能，均带有5V3A、9V3A、12V3A、15V3A、20V5A五个固定电压，单独使用可100W输出。USB-A1/A2性能相同，均带有4.5V/5A、5V4.5A、9V/3A、12V/3A、20V1.8A五个固定电压。支持多设备同时充电，功率分配支持65W+45W、65W+30W、65W+30W+5V3A等功率分配策略。

旅行式可替换折叠插脚设计方便外带使用，输入电压支持90-264V 50/60Hz，全球电网均可使用，适合不同国家地区的客户。三围尺寸80mm X 80mm X 28mm，功率密度达到0.67W/cm³。关键器件选型如下：



功能模块	品牌	器件型号
PFC控制器	矽力杰	SY5072ABC
PWM控制器	茂睿芯	MK2697
同步整流	茂睿芯	MK91808H
协议	智融	SW3517+SW3516
高压MOS	英诺赛科	INN650D01+   INN650D260A
同步MOS	维安	WMB072N12LG2
Vbus MOS	维安	WMB81N03T1
高压电容	永铭	100uF/450V+22uF/450V
低压固态	永铭	（820+470+220+220)uF/25V
光耦	兆龙	CT1018
