TLC6983是具有超低功耗的 48x16 共阴极矩阵 LED 显示驱动器

产品详情

描述：

随着窄像素间距 LED Display 或 Mini & Micro-LED 产品的像素密度越来越高，迫切需要 LED 驱动器来解决这些关键挑战：超高集成度以满足严格的电路板空间限制，超低功耗以最大限度地减少系统级功耗、新接口可实现高数据刷新率和低 EMI 影响、出色的显示性能以满足对更高显示质量日益增长的需求。

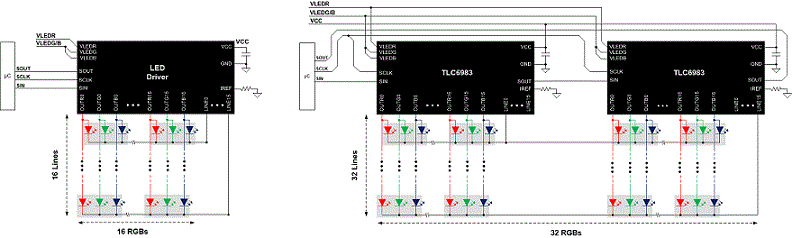

TLC6983是一款高度集成的A4503共阴极矩阵 LED 显示驱动器，具有 48 个恒流源和 16 个扫描 FET。单个 TLC6983 能够驱动 16 × 16 RGB LED 像素，而堆叠两个 TLC6983 可以驱动 32 × 32 RGB LED 像素。为实现低功耗，该器件通过其共阴极结构支持红、绿、蓝 LED 的独立电源。此外，超低工作电压范围（Vcc 低至 2.5 V）和超低工作电流（Icc 低至 3.9 mA）显着降低了 TLC6983 的工作功耗。

TLC6983 实现了高速双边传输接口，以支持高器件数菊花链和高刷新率，同时最大限度地减少电磁干扰 (EMI)。该器件支持高达 25-MHz SCLK（外部）和高达 160-MHz GCLK（内部）。同时，该器件集成了增强电路和智能算法，以解决窄像素间距（NPP）LED显示应用和Mini/Micro-LED产品中的各种显示挑战：第一条扫描线暗淡、上下重影、画面不均匀。 LED 开路或短路引起的低灰度、耦合和 Caterpillar，使 TLC6983 成为此类应用的完美选择。

TLC6983 还可以在操作期间实现 LED 开路/弱短路/短路检测和移除，并且还可以将此信息报告给随附的数字处理器。

特性：

●独立的 V CC和 V R/G/B电源

—V CC电压范围：2.5 V - 5.5 V

—V R/G/B电压范围：2.5 V - 5.5 V

●48 个电流源通道，从 0.2 mA 到 20 mA

—通道间精度：±0.5%（典型值），±2%（最大值）；设备间精度：±0.5%（典型值），±2%（最大值）

—低拐点电压：当 I OUT = 5 mA时为 0.26 V（最大值）

—3 位（8 步）全局亮度控制

—8 位（256 步）颜色亮度控制

—最大 16 位（65536 步）PWM 灰度控制

●16 个扫描线开关，具有 190-mΩ R DS(ON)

●超低功耗

—低至 2.5 V 的独立 V CC

—最低 I CC低至 3.9 mA，具有 50-MHz GCLK

—智能省电模式

●内置 SRAM 支持 1 - 32 多路复用

—具有 16 个多路复用的单个设备，以支持 32 × 16 LED 或 16 × 16 RGB 像素

—双器件可堆叠 32 路复用以支持 96 × 32 LED 或 32 × 32 RGB 像素

●高速和低 EMI 连续时钟系列接口 (CCSI)

—只有三根线：SCLK/SIN/SOUT

—具有双边沿传输机制的外部 25 MHz（最大值）SCLK（内部 50 MHz）

—内部倍频器支持 40 MHz - 160 MHz 的 GCLK 范围

●优化显示性能

—上下重影消除

—低灰度增强

—LED开路/短路/弱短路检测和清除

参数：

特征：48CH LED 驱动器、故障检测、内部 GS 时钟、LED 开路检测、LED 对地短路检测、LED 对 VLED 短路检测、矩阵、预充电 FET、SRAM、热关断

数据传输率 (Typ) (MHz)：50

通道间精度（典型值）（+/- %）：1

工作温度范围 (℃)：-40 到 85
