电厂煤灰仓、煤灰料斗料位测量仪表的选用

　　在火力发电厂烧煤的过程中，会有大量煤灰生成。这些煤灰通常会收集在煤灰仓和煤灰料斗内。为了避免存储的煤灰冒罐，对煤灰料位的高度进行检测控制就显得颇为必要。一般地做法是，在罐体上会安装4-20mA连续量输出仪表以及一台开关量输出的极限位报警仪表做防溢罐。所以，电厂煤灰仓、煤灰料斗的料位测量仪表的选用就非常重要。本文将探讨下电厂煤灰仓、煤灰料斗料位测量仪表的选用问题，供广大仪表用户参考。

一、开关量输出料位开关

　　开关量输出料位开关主要有射频导纳料位开关、阻旋料位开关、音叉料位开关等，其工作原理可参考计为官网相应产品页面介绍。

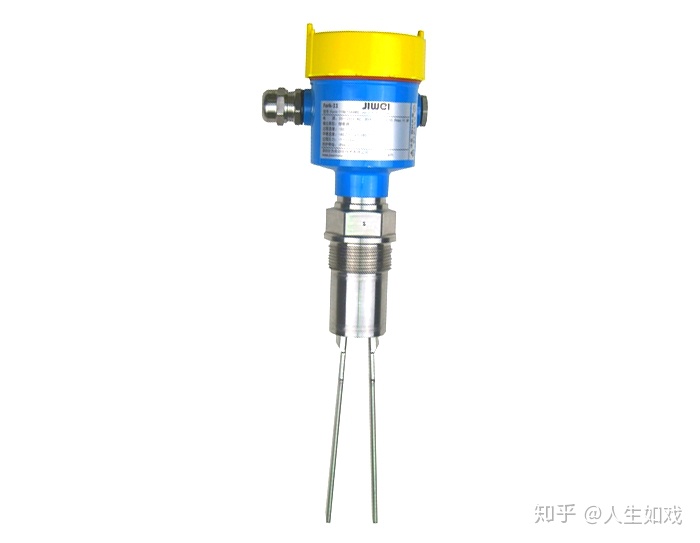

　　出于产品稳定性的考虑，建议选用振动式音叉料位开关用于罐体极限限位报警。音叉料位开关具有结构坚固可靠、无分体部件，维护和检修成本低，不受介电常数变化影响的特点，能够有效防止出现料斗溢罐情况。

二、连续量输出料位计

　　1、3D物位扫描仪

　　3D物位扫描仪基于二维数组波束形成器传送低频脉冲，接收来自筒仓、仓室或其他容室内物料的回波,设备的数字信号处理器对接收到的信号进行取样和分析，通过估算回波到达的时间和方向，处理器形成一个物料表面的三维图，这个图像通过一种专有的计算方法对信息进行处理并生成3D图象，该图像能够在远端屏幕上显示出来.设备可以据此准确得出物料的体积和质量，能够使工艺物位监测和库存控制达到一个新的高度。

　　2、雷达料位计

　　雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　3、重锤式料位计

　　重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中，重锤式料位计通过专门的双光学传感器的精确计量，获取料位信号，并将料位信号转变为4~20mA模拟量信号。
