一种顶装磁翻板液位计介绍

　　磁翻板液位计是一种典型的液位测量仪表。其形式有多种，按安装方式的不同，主要分为侧侧装和顶装两种形式。其中顶装安装方式的磁翻板液位计也较常见，它适用于地下贮罐，或者不适宜侧面开孔或侧面安装空间有限的容器的液位测量。通常地，标准型顶装磁翻板液位计包括浮筒管、过程连接法兰、护筒、浮子和液位指示部件等结构组成，它适合于测量具有一般弱腐蚀性的液体。但由于测量介质的多样性，需要能够测量强腐蚀性介质的顶装式磁翻板与其相适应。为此，本文介绍一种顶装磁翻板液位计——一种内衬防腐型顶装磁翻板液位计的结构。

　　对于一些盛有强腐蚀性液体的容器，应选用内衬防腐型磁翻板液位计。一般地，内衬防腐型磁翻板液位计区别于标准型磁翻板液位计，主要是在测量主浮筒管内衬一层耐腐蚀聚四氟乙烯氟塑料管材，将被测量的腐蚀介质与钢管隔离，测量过程中始终是内衬层接触介质，可以达到较好的防腐效果。目前很多厂家在生产内衬防腐型顶装磁翻板液位计时，仅仅靠对四氟管进行拉伸翻边获得过程连接法兰密封面衬层，然后使用一片薄的四氟垫片在安装时用法兰进行压紧。由于四氟管拉伸翻边宽度无法做到与顶装过程连接大法兰密封面尺寸相匹配，很难做到完全密封，有泄漏的风险。显然这种生产工艺存在一些缺陷，无法做到过程连接法兰衬层不泄漏。

　　通过对内衬氟材料的特性仔细分析，选择合适的氟材料，并对磁翻板液位计结构进行创新改进，从而生产出优质的内衬顶装磁翻板液位计，克服了之前的产品因连接法兰规格过大而无法全衬法兰密封面的不足，提高了耐腐蚀性，满足了工业生产测量强腐蚀性液体液位的需要，获得了较好的效果，并申请获得了国家实用新型专利，专利号为：201721282291.3。

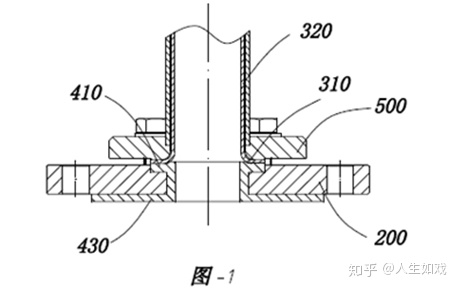

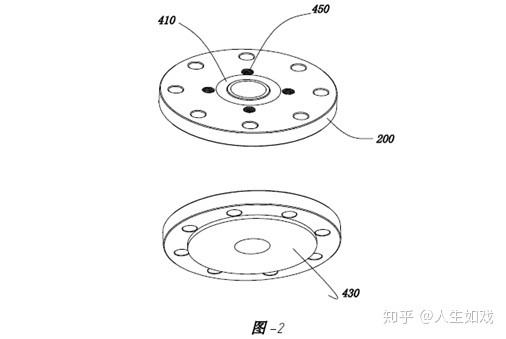

　　该实用新型专利公开了一种内衬防腐型顶装磁翻板液位计的结构。如图-1所示，为顶装磁翻板液位计过程连接法兰连接部分的截面图，图-1中序号200指内衬型顶装磁翻板液位计的过程连接大规格的法兰，对该法兰的密封面衬防腐层是顶装防腐型磁翻板液位计的关键，也是难点。之前对该法兰的衬层是用四氟管的拉伸翻边来实现的，由于拉伸翻边无法做到较大，此工艺无法满足对法兰的衬层防腐要求。经过计为自动化工程师们的努力，进行了一些创新设计，并选用新的防腐蚀氟塑料──聚全氟乙丙烯，采用模压工艺。首先氟塑料需要在高温下进行长时间烧结，然后进行模压成形使在法兰的上下表面形成一层防腐层，这样烧结模压成形的防腐层不仅满足法兰密封面的要求，而且其衬层附着力更强，其效果如图-2所示；图二中410和430为法兰上下两面的内衬防腐层，上内衬防腐层410与上方主体部分的浮筒端口法兰上的聚四氟乙烯翻边部分相接触锁紧进行密封，下内衬防腐层与容器罐的安装法兰相匹配连接，从而形成一个完整连续的内衬防腐层，提高了仪表整体的防腐性能。

　　该项实用新型专利技术已经在计为磁翻板液位计的产品中得到成功应用，进一步提升和完善了计为磁翻板液位计的产品性能，延长了产品的使用周期，保障了生产的稳定运行，受到用户一致好评。
