HBM3：没有最快，只有更快！

继2020年10月推出具备4Gbps性能的HBM2E内存接口解决方案之后，日前，Rambus又宣布推出支持HBM3的内存接口子系统，内含完全集成的PHY和数字控制器，数据传输速率高达8.4Gbps，可提供超过1TB/s的带宽，采用标准的16通道设置，可以达到1024位宽接口，是当前高端HBM2E内存子系统的两倍以上。

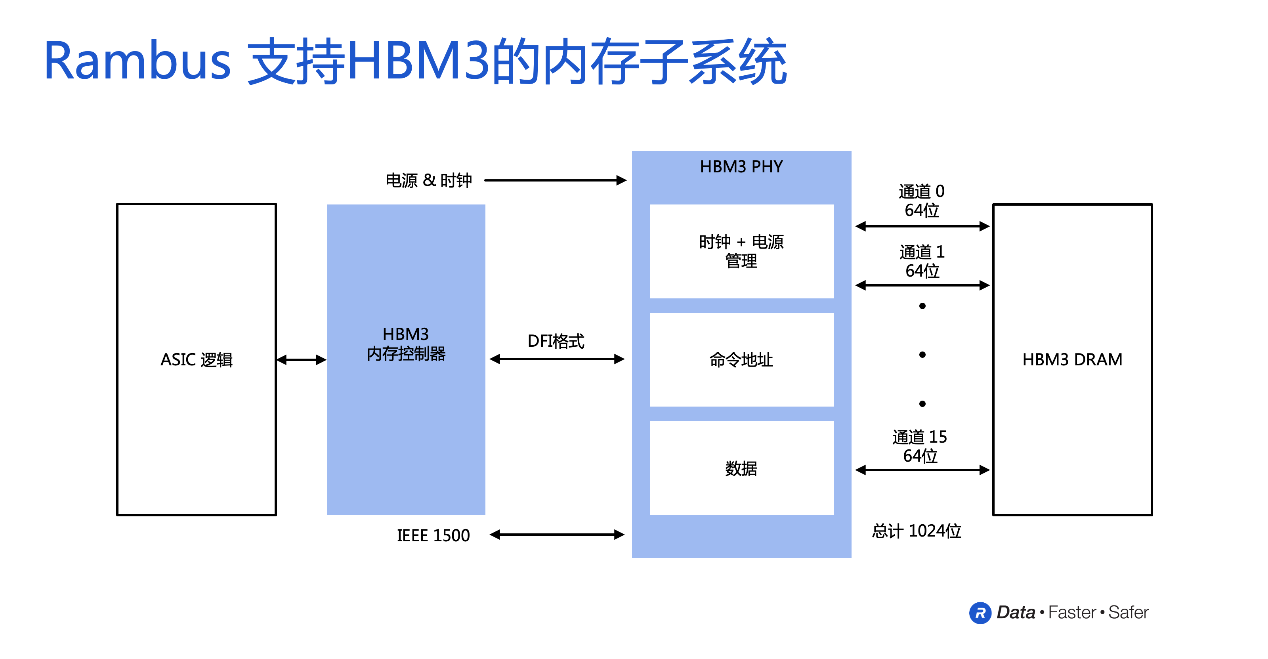

图1：Rambus推出支持HBM3的内存子系统，速率可达8.4Gbps，助力AIML性能提升

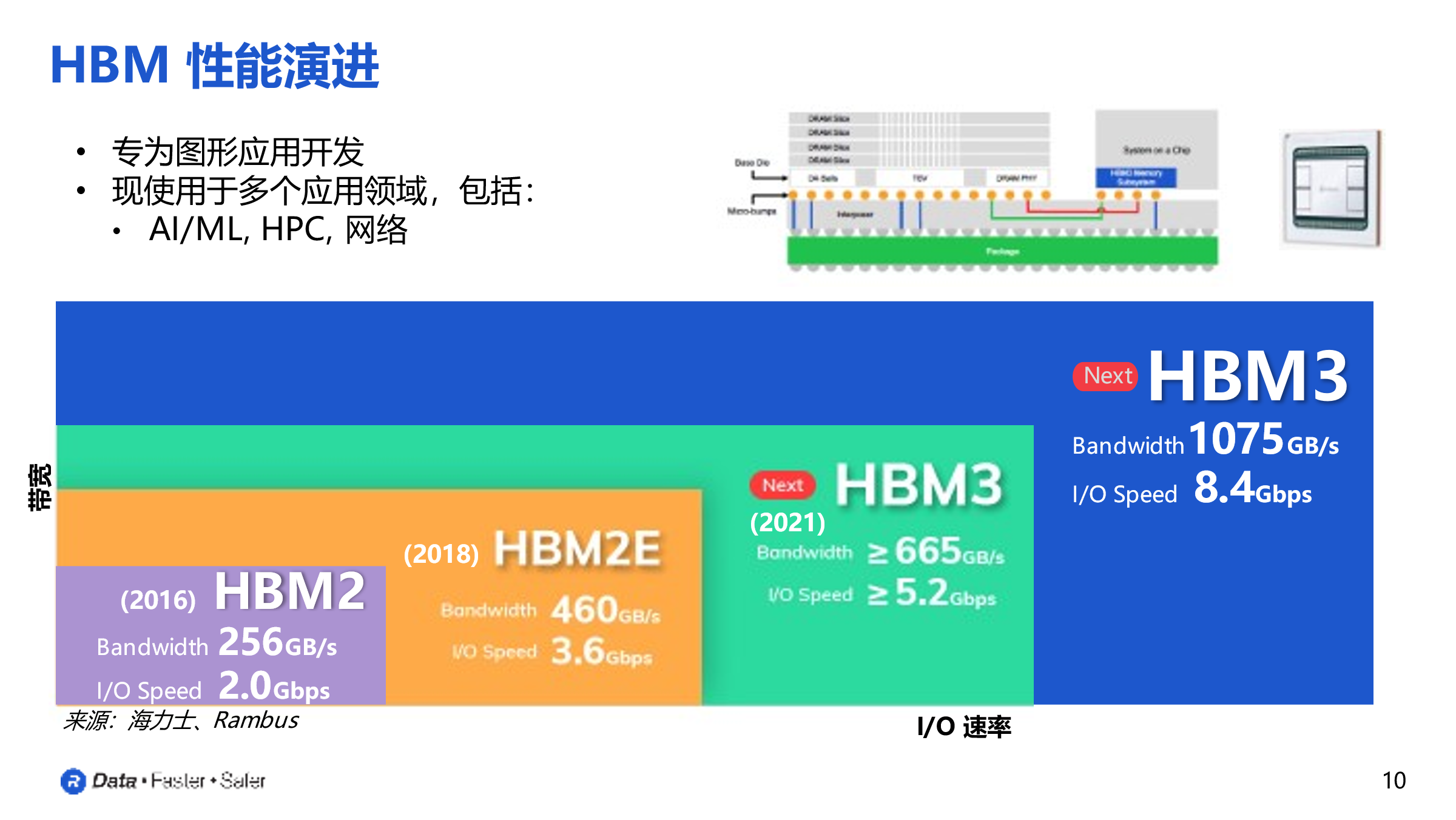

图2形象的介绍了HBM性能的历史演进——最开始的HBM1，数据传输速率大概可以达到1Gbps左右；2016年推出的HBM2，最高数据传输速率可以达到2Gbps；而到了2018年，HBM2E的最高数据传输速率已经可以达到3.6Gbps。

图2：HBM性能演进

“随着越来越多的厂商在AI/ML领域不断发力，内存产品设计的复杂性正在快速上升，并对带宽提出了更高的要求，这也是我们首批推出支持HBM3内存子系统的原因所在。”RambusIP核产品营销高级总监FrankFerro对《电子工程专辑》表示，除了AI/ML训练市场之外，HBM3还可用于5G、高性能计算、以及其他与数据中心相关的应用场景、图形应用程序和网络应用。

简单了解一下Rambus支持HBM3的内存接口子系统的优势：

• 高达8.4Gbps的数据传输速率，以及1.075TB/s带宽

• 完全集成的PHY和数字控制器，可降低ASIC设计的复杂度，并加速上市时间

• 针对所有类型数据流量场景，完全释放带宽性能

• 支持HBM3RAS功能

• 内置硬件级性能活动监视器

• 提供Rambus系统和SI/PI专家技术支持，为ASIC设计人员提供帮助，确保设备和系统具有最优的信号和电源完整性

• 作为IP授权的一部分，提供包括2.5D封装和中介层参考设计

• 具有特色的LabStation™开发环境，可实现快速系统启动、校正和调试

• 可提供先进AI/ML训练和HPC系统等应用所需的极高性能

Rambus官方提供的数据显示，截至目前，Rambus在HBM市场份额排名第一，赢得超过50个设计订单，其控制器应用在HBM市场超过85%的产品当中。

FrankFerro指出，在JEDEC尚未发布HBM3相关标准，SK海力士已经发布HBM3产品(最高数据传输速率5.2Gbps)的大环境下，Rambus将自有HBM3产品最高数据传输速率提升到8.4Gbps，是有更深层次考虑的。

首先，仅凭DRAM是远远无法达到上述传输速率的；其次，回顾HBM2E刚刚推出的时候，其数据传输速率是逐渐从3.4Gbps上升到3.6Gbps，所以与之前的HBM产品一样，HBM3也会迎来一段持续发力的时期，并在数据传输速率上有更大的提升；最后，8.4Gbps的速率选择也是出于对未来产品规划的一些考量，同时也可以为客户和设计师提供更高的设计裕度，为未来的产品开发做好后续准备。

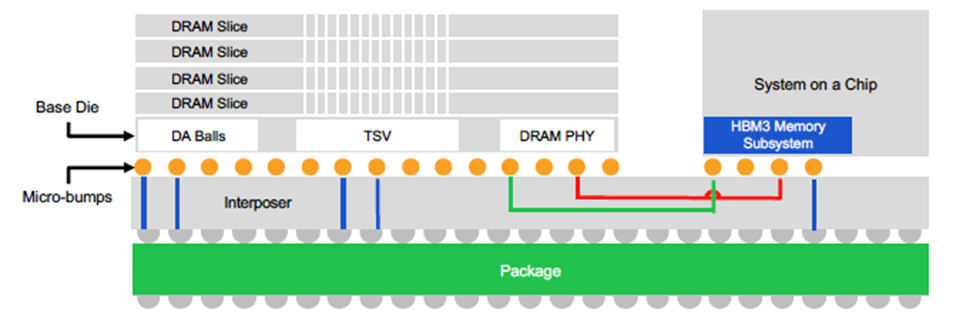

图3展示了RambusHBM3-Ready内存子系统产品的主要架构。从上到下依次是4块通过TSV堆叠方式叠加在一起的DRAM内存条，SoC，中介层和封装，它们共同组成了整个2.5D的系统架构。

图3：RambusHBM3-Ready内存子系统产品主要架构

FrankFerro对记者说，HBM的发展很大程度上是由不断上升的带宽需求驱动的，而对带宽的需求几乎没有上限。换句话说，目前来看HBM的发展可能不会遇到障碍。但对比GDDRDRAM动辄16/18Gbps的速率，HBM38.4Gbps的速率仍然存在差距，而限制HBM发展的原因则主要来自两方面：一是中介层，二是成本。

在HBM2时代，一代和二代的中介层最高只能做到两层，它设计的线宽、金属层的厚度都非常有限。但HBM3对中介层的要求显著高于HBM2，但好在随着中介层技术的发展，其本身的厚度、金属层和线宽都有了一定的增加，这也进一步推动了HBM未来的发展。

先进的2.5D/3D制造是造成成本偏高的原因。众所周知，HBM技术与其他技术最大的不同，就是采用了3D堆叠技术。对比HBM2E、DDR、GDDR，HBM3架构的基本单元同样是基于DRAM，但不同于其他产品将DDR进行平铺的做法，HBM选择了3D堆叠，其直接结果就是接口变得更宽。比如DDR的接口位宽只有64位，而HBM通过DRAM堆叠的方式可以将位宽提升到1024位，这就是HBM与其他竞争技术相比最大的差异。

但这对成本比较敏感的客户或应用场景来说，使用HBM的门槛就被大幅提升了。针对这个问题，Rambus已经在与整个行业和生态系统协作，希望进一步加速技术的发展和迭代，降低HBM成本，让更多客户可以应用HBM产品。

“过去，HBM2E实现一个特定的带宽需求，可能需要4个DRAM；而HBM3可能只需要2个DRAM，这就带来非常直接的成本下降。当然，如果客户追求最高的带宽，不考虑成本，哪怕是HBM3，依旧会选择采用4个DRAM；但对成本比较敏感的客户来说，HBM3的整体成本其实是下降的。”FrankFerro说。

作为一个完整的内存子系统产品，除了支持HBM3的完全集成式存储器子系统，包括经过验证的PHY、I/O、Decap以及数字控制器外，Rambus还为客户提供不同中介层和封装的参考设计，例如同时支持OSAT和CoWoS生产2.5D流程，以加快客户产品上市速度。

“2.5D封装在应用的时候，需要考虑两个主要的挑战。”FrankFerro强调称，第一，要确保信号的完整性，包括与中介层之间信号的互联，这是非常重要的环节，是首要考虑的挑战，这要求在整个封装系统上具备非常良好的控制程序；第二，2.5D封装整体的尺寸非常小，必须考虑可能产生的散热问题。

尽管作为IP解决方案提供商，在整个散热方面能做的事情非常有限，但Rambus还是在两方面给予了最大的支持：首先，确保所提供的IP尽可能稳健，不出任何问题，并支持更高的工作温度区间；其次，进一步降低设备和IP运行所需的功耗。毕竟，设备运行的热量主要来自物理层，功耗越高，物理层的发热就越大。
