DSP TMS320F2812程序的远程升级方法

1 设备硬件构成

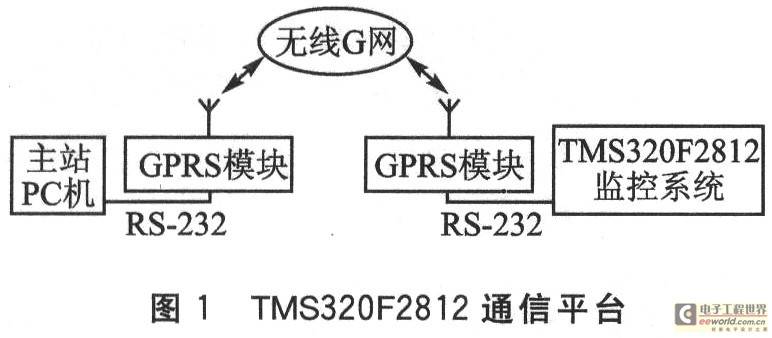

    下面针对一台现场在线运行的F2812监控设备进行远程程序升级。该设备通过RS-232串口和外挂的GPRS模块与主站PC机可进行点对点通信，其硬件通信平台的构成如图1所示。

    各硬件模块的主要功能：

    ①主站PC机，负责对远程F2812监控系统发操作命令，收集实时数据等。

    ②GPRS通信模块，通过RS-232接口分别与主站PC机和监控系统连接，实现串口到Internet，远程数据透明传输。

    ③F2812监控系统负责执行上位机的命令，采集现场数据、存储并定时发送到上位PC机。F2812监控电路板上外扩有128 K字的RAM存储，用于存储采集到的数据，以及进行程序升级时，存储上位机传送过来的升级程序数据，待数据传送完成后，以数据块的方式将升级程序写入Flash内，对程序进行烧写固化。

    程序的远程升级方法主要用上位PC机，通过专用工具软件，将升级程序数据分割发送，下位监控系统收到程序数据后，先将数据放入内存指定的区域，待到全部数据收集结束；同时进行CRC校验，正确后，调用预先嵌入的Flash烧写函数进行数据写入，即可实现程序远程升级功能。

2 软件设计方案

2．1 功能分块

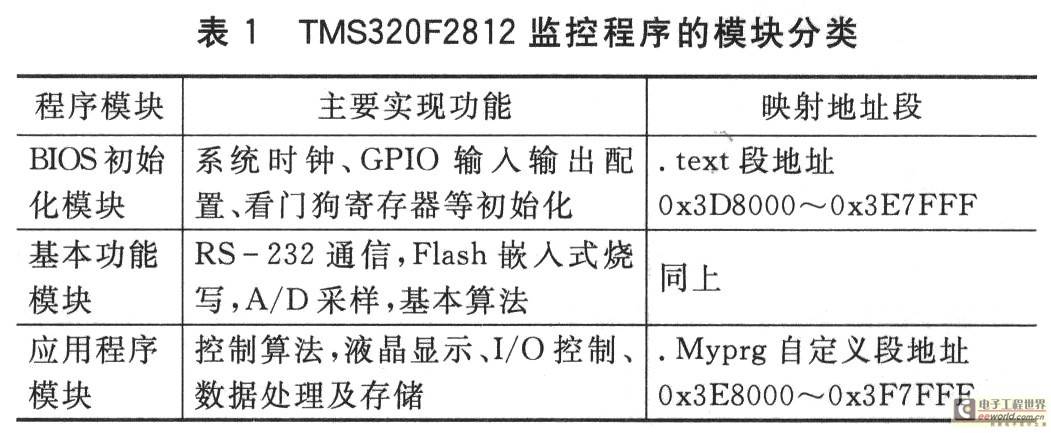

    为了能够顺利实现程序远程升级功能，在程序的设计编写过程中，可将F2812监控程序有计划地分成几个主要功能模块：BIOS初始化模块、基础功能模块、应用程序模块。各模块的构成和地址安排如表1所列。

    DSP的监控程序经CCS开发系统编译后，程序即生成一个*．out类型的COFF公共目标文件，公共目标格式文件对程序各模块进行分段存放，主要有程序段(．text)、数据段(．data)、用户自定义段(．Myprg)等，如程序未进行特别指定，编译后的程序模块会自动分配到公共目标格式文件的程序段(．text)内。为了能够实现程序可远程升级功能，需要应用程序模块单独映射到用户自定义模块内，升级过程只需对用户自定义模块(．Mprg)所在的Flash地址区域进行擦写即可，这样还可确保监控程序的基本功能不受Flash擦写过程和擦写失败的影响，这也是程序能否实现远程升级功能的关键。

    为此，需在对F2812的监控程序进行如下分段设计：

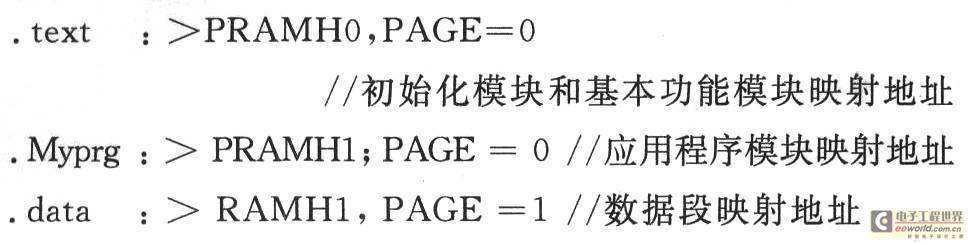

    ①在*．cmd文件的段地址映射内增加一个用户自定义段(．Myprg)，将应用程序模块的映射地址与初始化模块和基本功能模块的映射地址分开如下(这样便于Flash的程序在线升级时分块写入)：

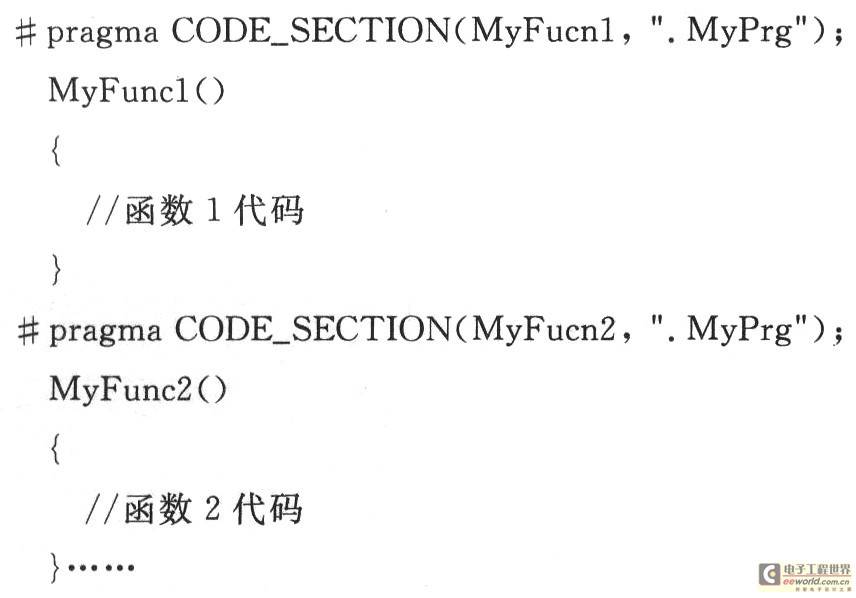

    ②对映射在应用程序模块内的每个函数，都需要用以下方法进行指定，使程序编译后，应用程序模块内的函数映射到用户自定义段(．Myprg)内。

    经过以上的程序分段和设定，使得程序编译后，各功能函数分段清晰，为F2812监控程序在线远程写入做好了准备。

2．2 Flash在线写入

    F2812的Flash数据写入通常包括擦除、烧写和校验3个步骤：

    ①擦除就是将Flash内的数据0位都变成1，经过正确的擦除步骤后，Flash内所有16位数据都变为0xFFFF。

    ②烧写程序数据的过程就是将待写入的数据中对应为0位写入，使得Flash中的相对应位变为0，1对应的位保持不变。

    ③校验过程在烧写结束后，是将烧写入的数据读出，并与原来的数据进行比较。全部正确，则数据写入Flash完成；若校验不正确，则必须重新擦除和写入，5次校验未能通过，数据烧写失败。

    F2812的Flash烧写与较早的C2000系列如F2407有所不同，程序的擦除、烧写和校验主要通过调用Flash_Erase()、Flash_Program()、Flash_Verify()这3个函数来完成。这3个Flash的操作函数已封装在TI公司开发的库文件Flash2812_API_V210．lib内，使用时只需在编译时将该库文件加入即可，非常方便使用者调用，具体的使用方法可参阅相关的参考资料。

    需要注意的是，对Flash的所有操作函数都必须首先载入到具有0等待周期的RAM内才能执行，否则Flash的烧写过程将会出错。执行在线写入前，需要先调用函数Flash_MemCopy()，将Flash_Erase()、Flash_Program()、Flash_Verify()这3个函数的执行代码调入F2812的RAM空间内。Flash_MemCopy()也是封装在Flash2812_API_V210．lib库文件内的函数。

3 程序远程升级

    程序的远程升级功能就是通过升级应用程序模块的数内容来实现的，其主要步骤如下：

    首先，程序数据的提取。监控程序原文件经过CCS编译后，生成*．OUT的公共目标格式COFF文件。通常用仿真器烧写程序时，公共目标格式文件，即*．out文件，由CCS的Flash烧写插件对其进行解读，并将数据输出到F2812内进行烧写。本文用C++Builder开发了一个专用工具软件，根据公共目标格式文件的结构，对*．OUT文件进行解读，并提取出应用程序模块段(．MyPrg)内的程序数据，并将数据通过GPRS通信模块进行远程传送。其次，程序数据的分割。GPRS通信平台要求每个数据包小于或等于256字节，因此，需要将提取到的程序数据进行分割，由专用工具软件将应用程序模块分割为若干个196字节大小的数据包，根据通信协议与F2812监控系统进行远程通信。

    最后，程序数据的写入。程序数据经GPRS远程通信接收完毕后，可向F2812监控装置发程序升级指令。根据预先分段设定，即调用Flash操作函数Flash_Erase()、Flash_Program()、Flash_Vetify()，将数据写入用户自定段．Myprg所在的地址区域，完成程序的远程升级。

结 语

    本文从工程的实际需要出发，分析和阐述了C2000系列的TMS320F2812程序远程升级的步骤和方法，有效解决在线远程运行系统的程序升级的难题，对其他类似系统的程序升级也具有借签意义。
