亚洲企业LED灯泡设计思路差异分析

        随着价格的降低，LED灯泡开始全面普及。最近，不仅是日本厂商，韩国、中国大陆、台湾以及欧洲厂商等也纷纷开始致力于LED灯泡的产品化。为此，对东亚地区销售的9款LED灯泡进行了拆解和分析，发现日本厂商和海外厂商在设计思想上存在着巨大差异。

　　LED灯泡作为白炽灯泡的替代品日益受到关注。其特点是耗电量低，不过，除了比白炽灯泡价格高外，很多用户还认为其存在“较大”、“较重”等设计方面的问题。为此对目前正在销售、来自众多生产基地的东亚地区的LED灯泡进行了拆解和分析，以便发现解决上述问题的启示。通过拆解，发现了日本厂商和海外厂商在设计思路方面的差异，这便是“日本厂商重视产品设计，而海外厂商则优先考虑成本”。

(点击图片放大)

　　最能明确体现这一差异的就是LED灯泡的底座。海外厂商的LED灯泡均配备有散热片，而日本厂商的产品中则有不带散热片的。乍一想会认为没有散热片的产品便宜，但其实没有散热片时往往需要使用耐热性高的部件，因此成本并没有降低。不使用散热片是“为了提高产品的设计”（东芝照明技术）。不只是该公司，很多日本国内厂商都在努力使LED灯泡的形状接近白炽灯泡。而海外厂商的LED灯泡“通过采用近乎粗放的设计，削减了成本”（协助拆解的技术人员）。

　　下面让我们来具体看一下体现在外观上的不同的设计思路。

　　灯泡外壳的表面温度不同

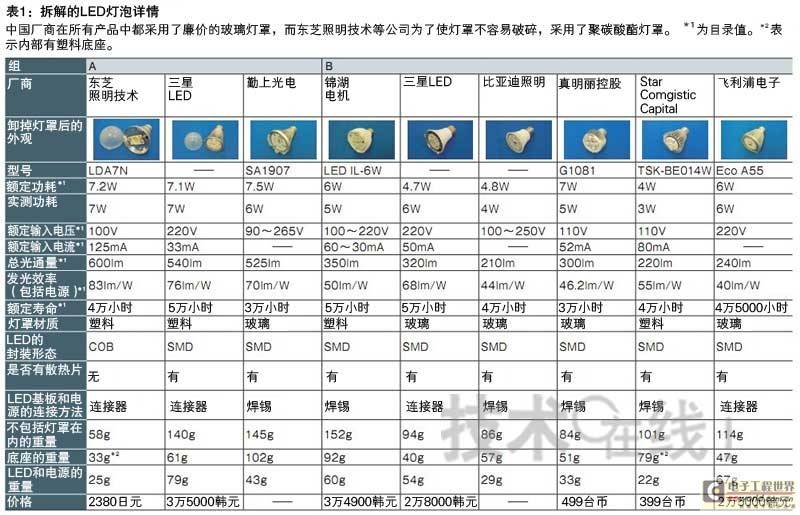

　　此次共拆解了9款LED灯泡，分别为从韩国、中国大陆和台湾销售的产品中随机挑选出来8款，以及从日本销售的产品中选择外观最接近白炽灯泡的1款（图1，表1）。这些产品均采用E26/27普通灯口。产品的标称值方面，耗电量在4～7.5W范围之内，总光通量在210～600lm范围内。其中，将耗电量和总光通量接近的东芝照明技术的7.2W产品、韩国三星LED的7.1W产品以及中国勤上光电的7.5W产品作为A组，其余作为B组。

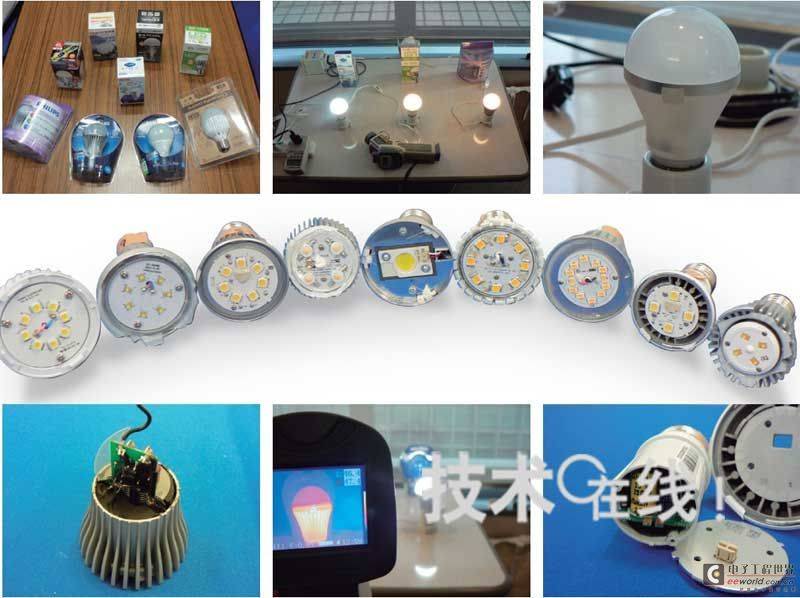

图1：拆解了9种LED灯泡（点击图片放大）

　　东芝照明技术的7.2W产品、三星LED的7.1W产品以及勤上光电的7.5W产品由于耗电量和总光通量接近，所以列为A组，其他的作为B组。耗电量和总光通量均为标称值。

　　拆解前，首先测量了亮灯状态下LED灯泡的温度（图2，图3）。目的是确认在外观上存在明显差异的底座（散热部）差异是否会体现在温度上。LED的光线极少含有红外线成分，因此灯光照射的灯罩部分并不会太热。但底座是LED芯片的散热部，因此温度较高。此次在认为底座会变得最热的部分（LED的安装位置附近）粘贴了放射率为0.95的胶带，利用热像仪测量了胶带的温度。

　　9款LED灯泡中，底座的表面温度最高的是东芝照明技术的7.2W产品（图2（b））。在A组内进行比较，三星LED的7.1W产品约为47℃，勤上光电的7.5W产品约为43℃，而东芝照明技术的7.2W产品约为61℃，比这两款高出了14～18℃。

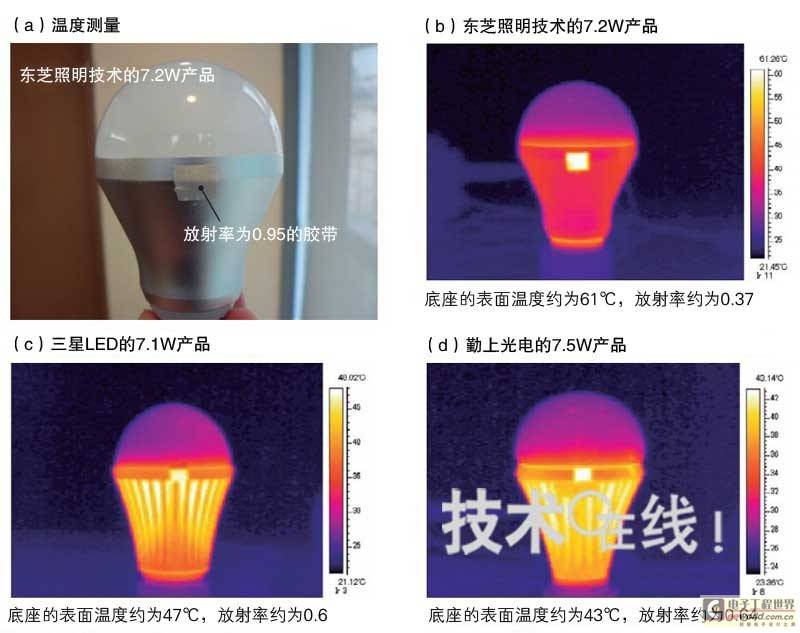

图2：对A组的LED灯泡进行温度测量(点击图片放大)

　　注释：在LED灯泡的底座上粘贴放射率为0.95的胶带，采用NEC Avio红外线技术公司的热像仪“TH6300”测量了胶带的温度。使用放射率为0.95的胶带是为了将测量位置的放射率统一为0.95。通过测量胶带上的温度，可获得准确的温度。放射率越接近1，散热体就越理想。另外，温度测量得到了Thermal Design Laboratory代表董事国峯尚树的协助。点亮LED灯泡10多分钟后进行的测量。东芝照明技术的7.2W产品由于底座的放射率较低，因此外表温度显示的较低，但实际高达61℃左右。

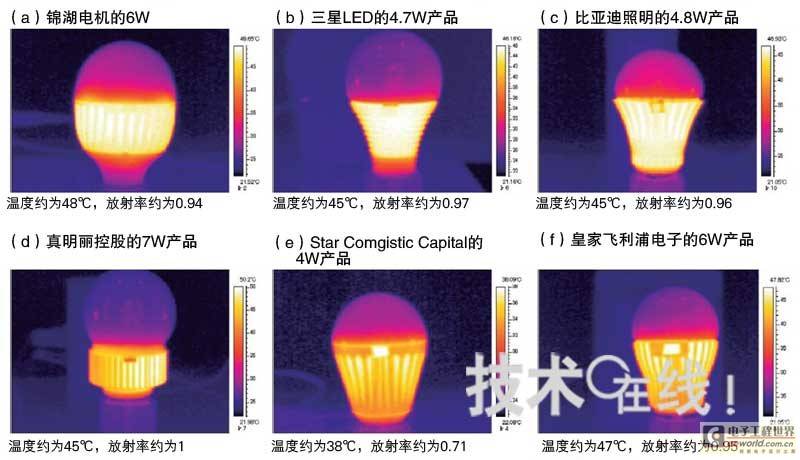

图3：B组的表面温度

　　注释：台湾Star ComgisticCapital公司的4W产品采用了与耗电量不相符的大型底座，表面温度为38℃，在9款产品中最低。
