热转印：双面板DIY制作详解

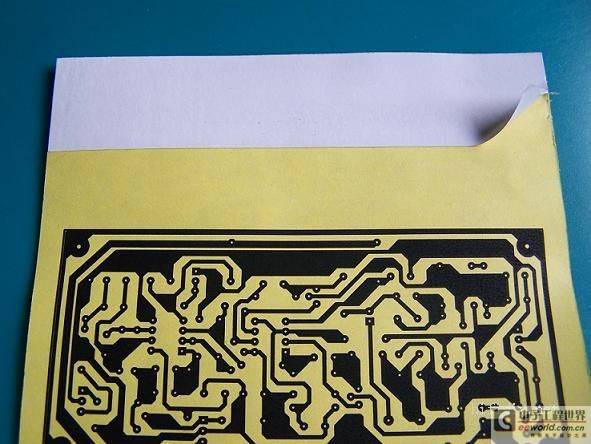

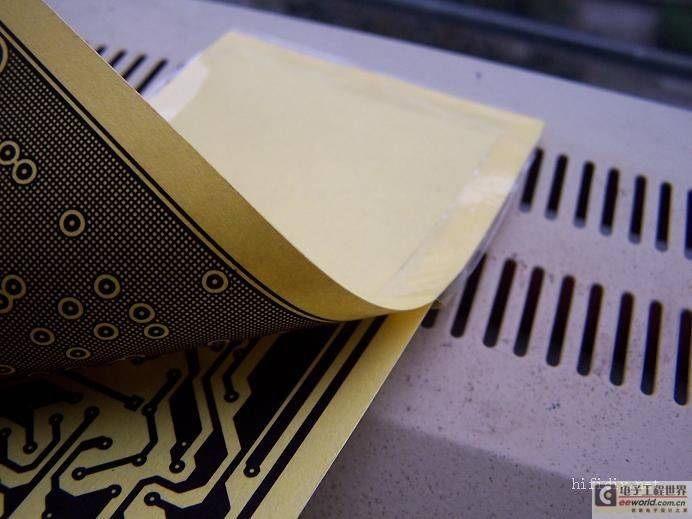

1、打印PCB到不干胶纸。

 由于不干胶纸比较光滑，很多人都遇到过打印机不抓纸的问题，所以撕去面纸的时候留一点，这个问题就可以解决了。

（打印的时候，留有面纸的一头，即白色部分，送入打印机。）

注意：在打印上下两层电路图时发现，有时打印出来的电路图第一张和第二张的尺寸有偏差，解决的办法就是先将转印纸预先打印一下（只是让打印机加热一下纸）。

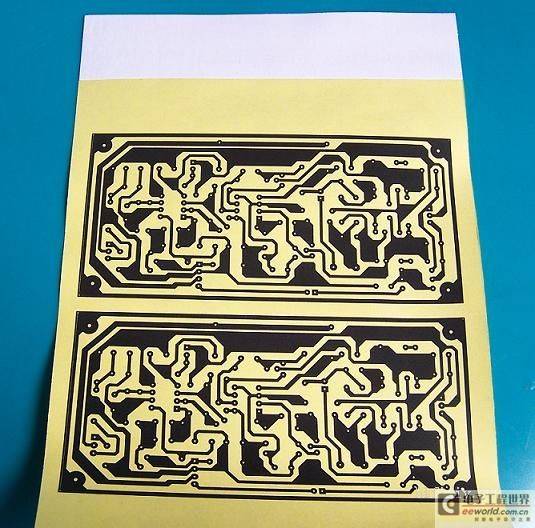

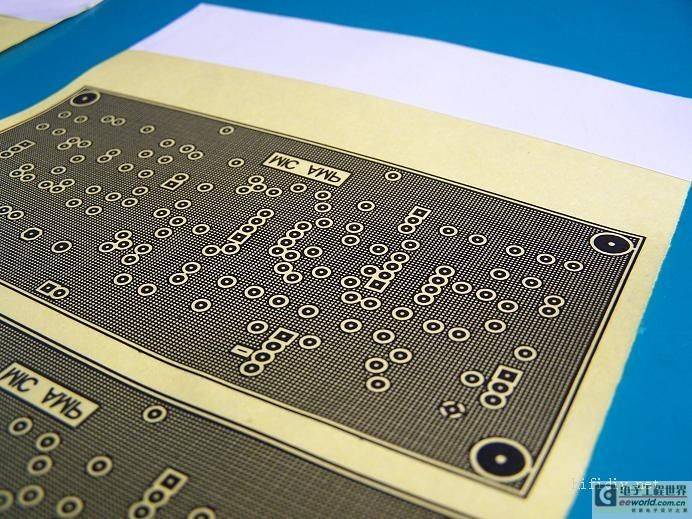

（这是顶层）

接下来就是上下两层电路图的定位，将两张电路图重叠在一起，对着光线仔细看每个焊盘的空是否对齐，慢慢调整，对齐后用透明胶带固定。只需要固定三个地方：

这个时候，电路图基本搞定。
开始处理覆铜板，有两种方：

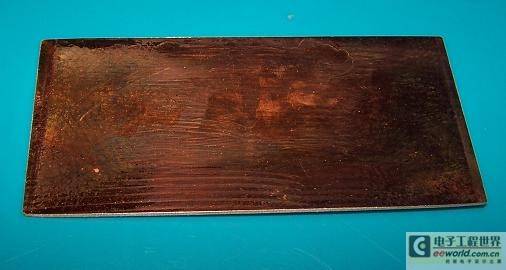

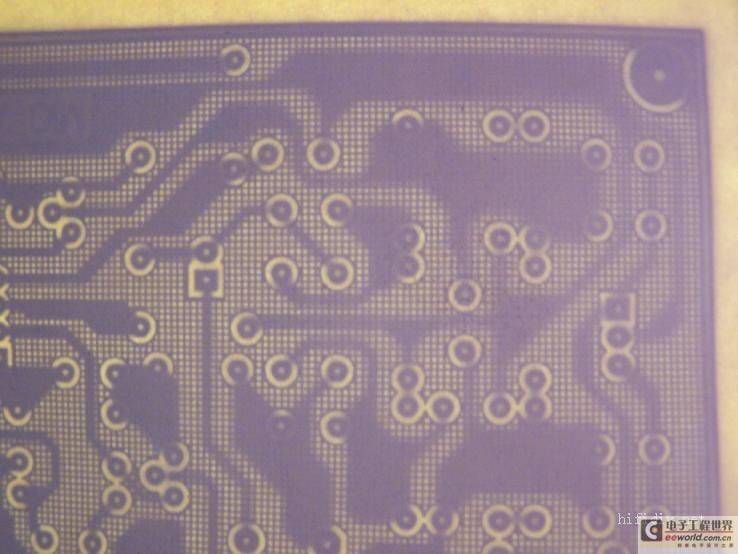

一种是用牙膏刷干净铜板；另外一种就是将覆铜板放入浓度比较弱的腐蚀液中，将表层的氧化物去掉，这是处理好的覆铜板：

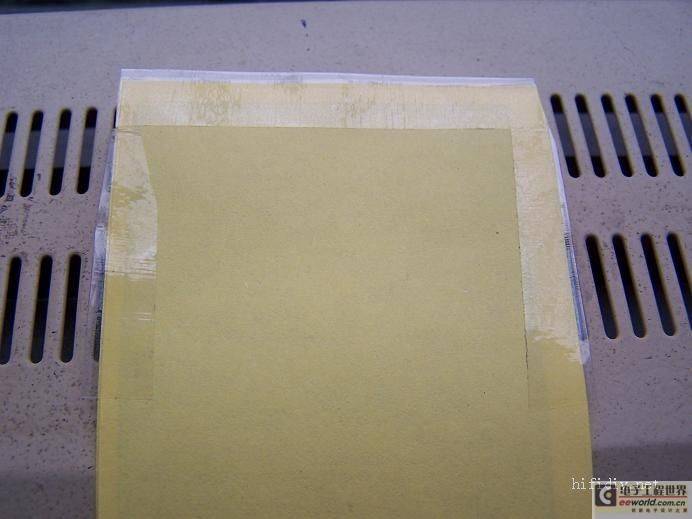

吹干覆铜板后，将板子放入转印纸中间。[page]

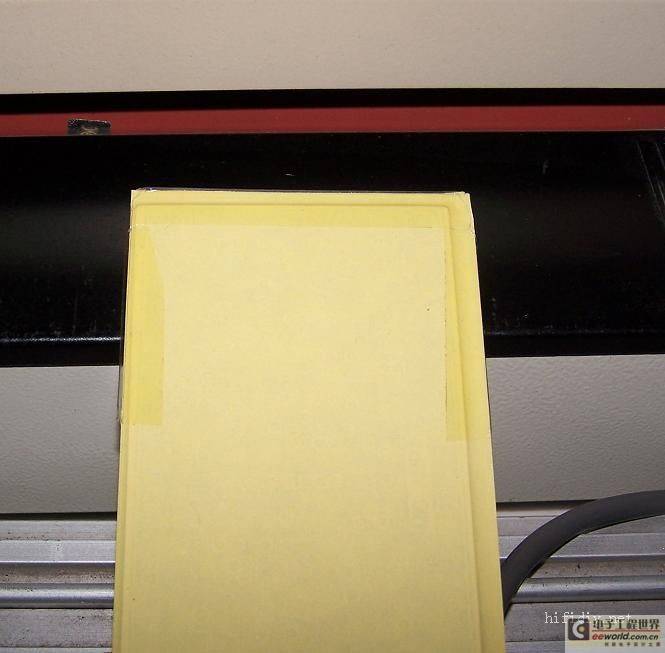

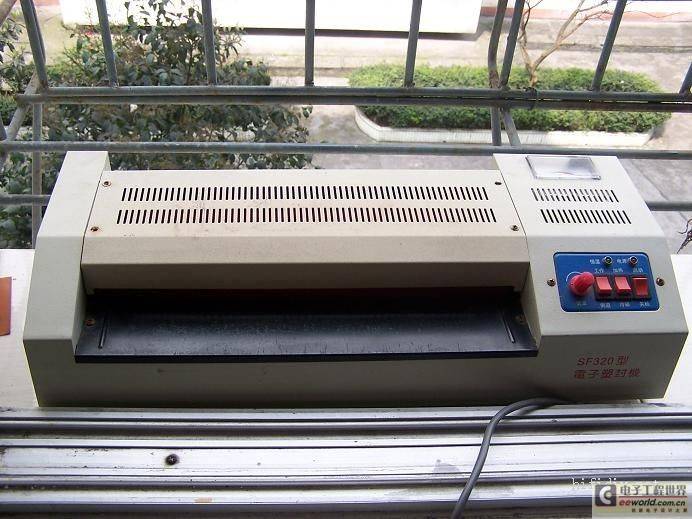

待塑封机的温度达到180度时，将贴有透明胶带的一头送入塑封机，重复过塑10次左右：

注意：激光打印机的碳粉在180度时融化，要转印，首先要达到这个温度；再有就是要处理好覆铜板，去掉表面的氧化物和渣滓；第三，最好用过塑机，成功率有保证，过塑机的胶棍能提供均匀的压力。

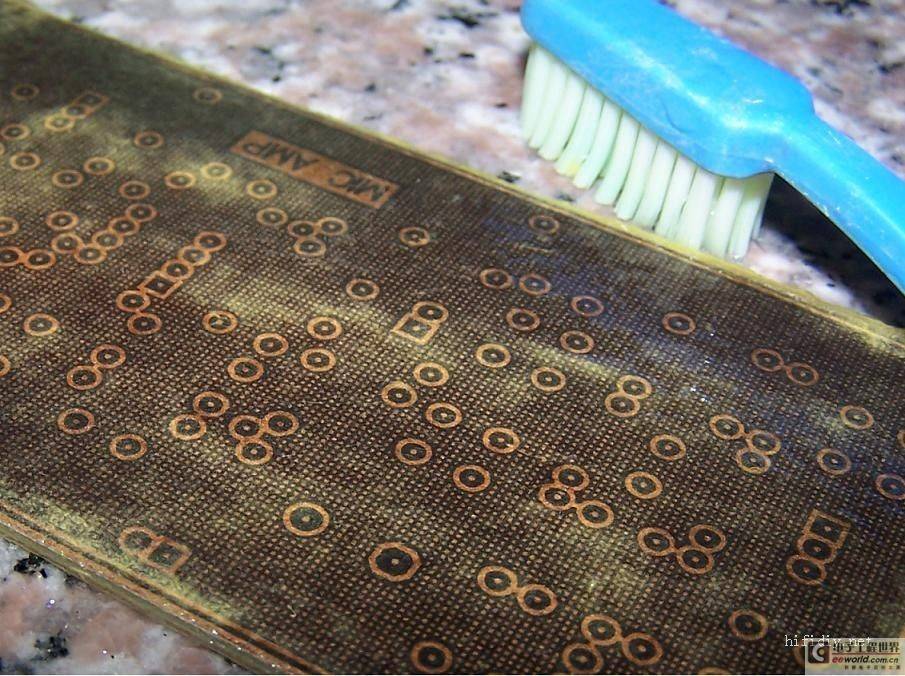

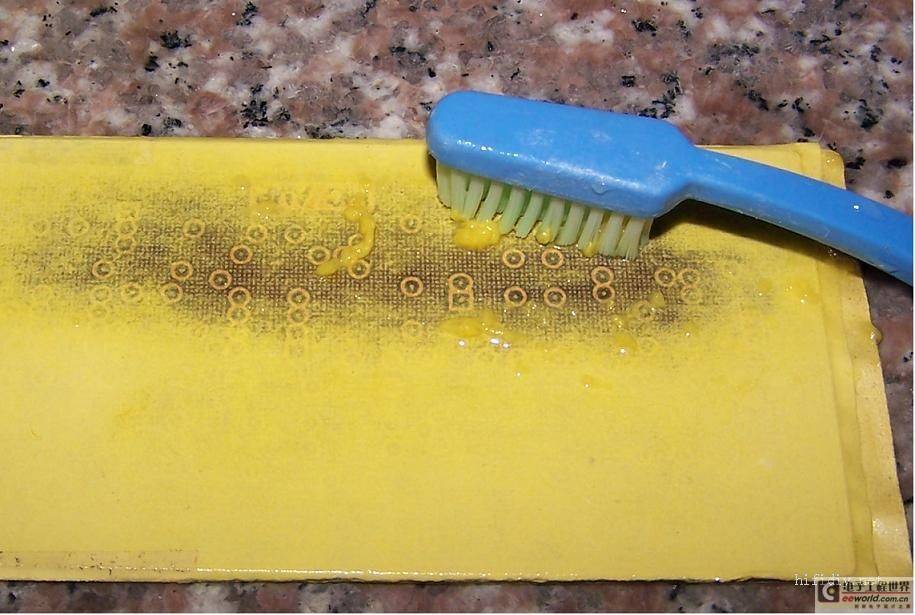

覆铜板冷却后，用热水浸泡一下，用牙刷刷去表面的纸，留下一层薄薄的毡膜：

[page]

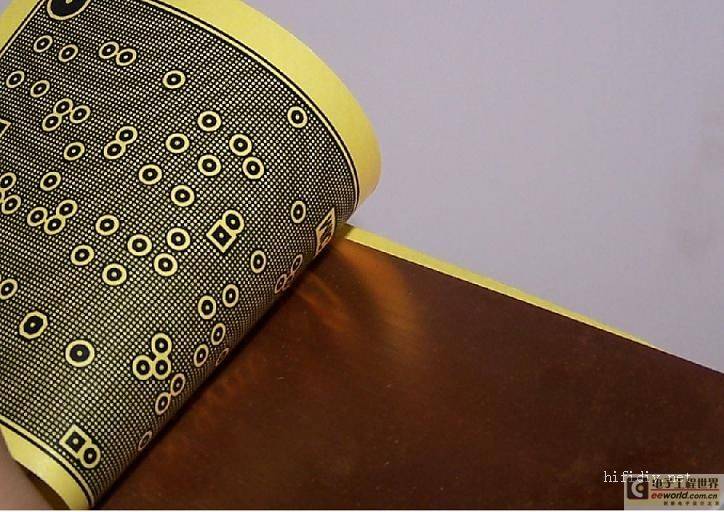

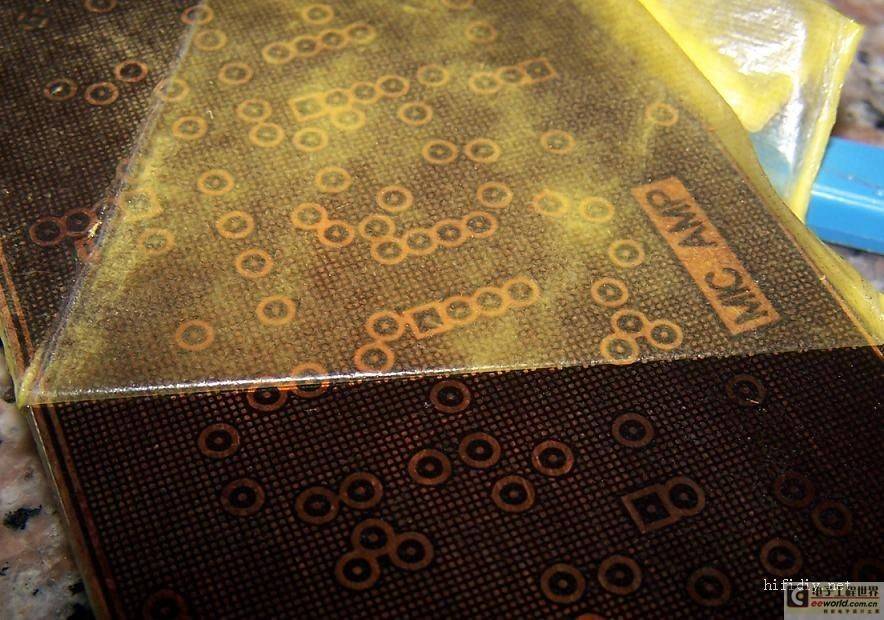

刷得时候不要担心把纸给刷破了，刷得差不多了，就撕去那层薄薄的膜，注意要慢慢的撕：

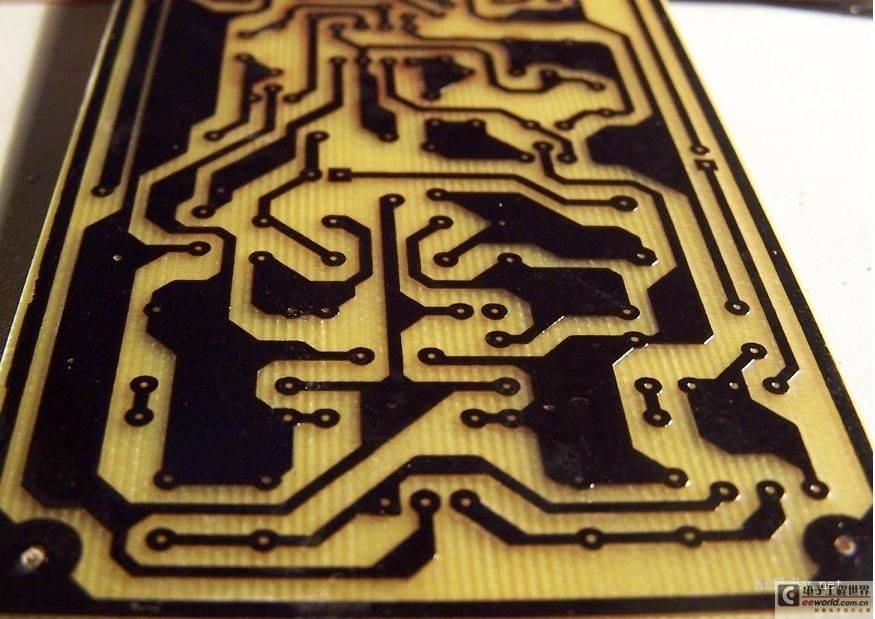

撕完的效果，膜上基本上看不到碳粉：

（腐蚀后，焊接面的碳粉如果想全部去掉而又不伤敷铜厚度，建议用汽油就可以了。）

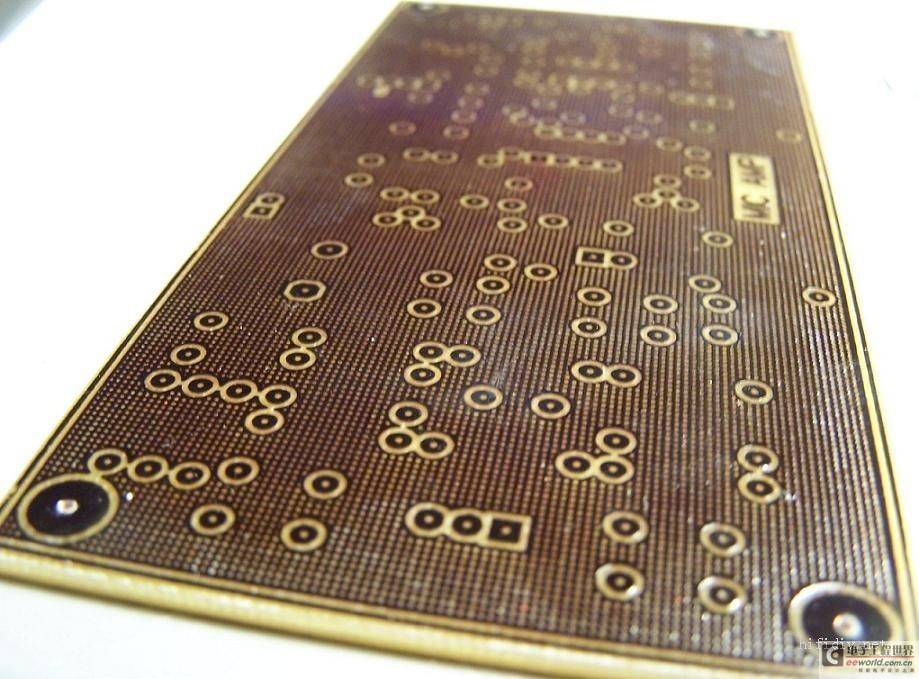

腐蚀就不细说了，我用的是盐酸加双氧水，用注射器不断的冲洗加速速度，特别是顶层的网络覆铜，这是最后的效果：

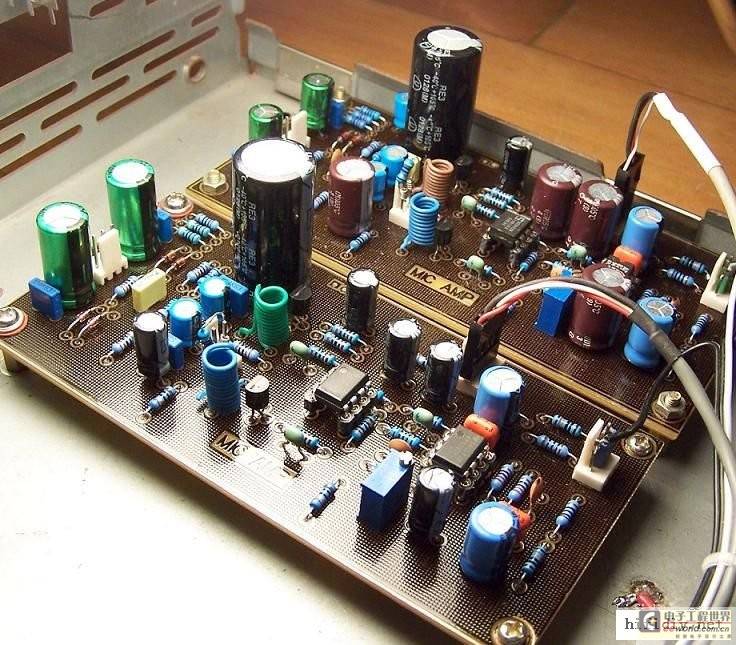

成品，效果不错哦！话筒的声音很通透，噪声也很小，可以用来语音和录歌：
