迷你版电池升压供电耳放DIY

迷你版电池升压供电耳放V2.0 第二版改进：

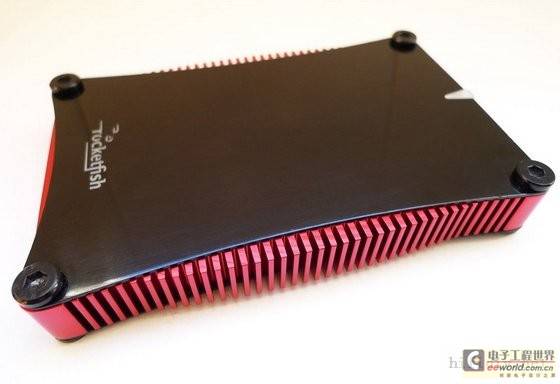

1、缩小外壳，选用火箭鱼 RocketFish USB2.0/IDE 2.5寸移动硬盘盒；
2、耳放线路更改为拜亚动力A1；
3、升压电路改用变压器隔离升压；
4、增加锂电池以提高耳放持航力。

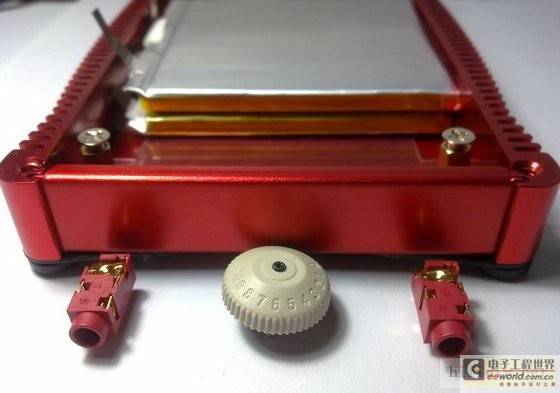

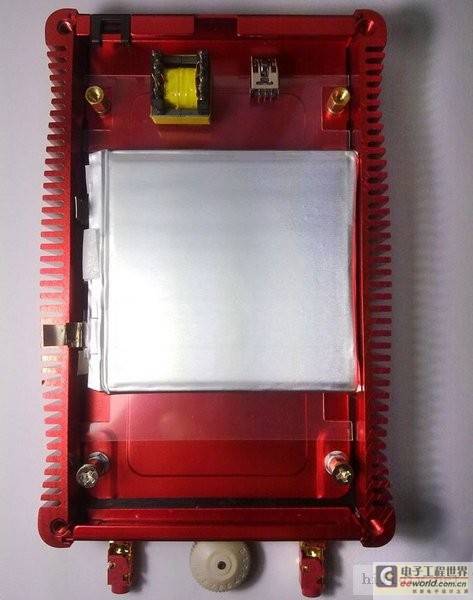

布局：硬盘盒内部尺寸：71×125×14。格局：硬盘盒前后放PCB，中间放锂电池。具体为前面下层放耳放电路、上层为稳压电路，后面为升压电路，中间两节锂电池。

手工制作，本耳放难度最高部分——升压隔离变压器绕制作

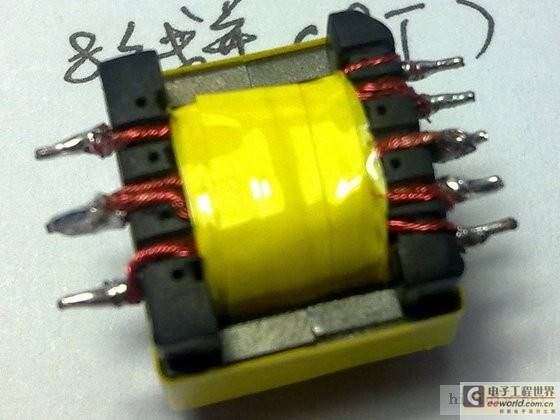

本次耳放绕制的升压变压器，使用EE16型磁芯（完成尺寸15×15×12.5mm），初级13线并绕，次级分别为8线并绕及4线并绕，采用8层分段夹层绕制（由于变压器过小，且要分层分段多线并绕）。

由于本耳放盒内部最高只能装14mm，而骨架引脚向下时远超过14mm，所以本次小小的修改了一下引脚位，用小钻头在骨架侧面钻孔，将引脚装在两侧。

绕制的变压器经测试，在两节锂电池7.2V升压至±15~±20V（电路为SG3525+MOSFET管），正负臂各接50欧电阻假负载（总功耗>10W，大于拜亚动力A1所需供电功率），升压效率>75%，半小时测试微温无声音，还算满意。[page]

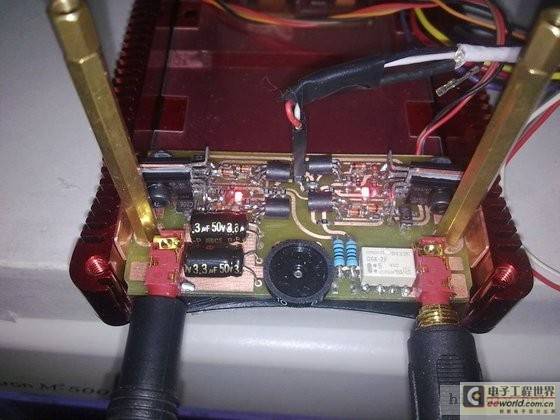

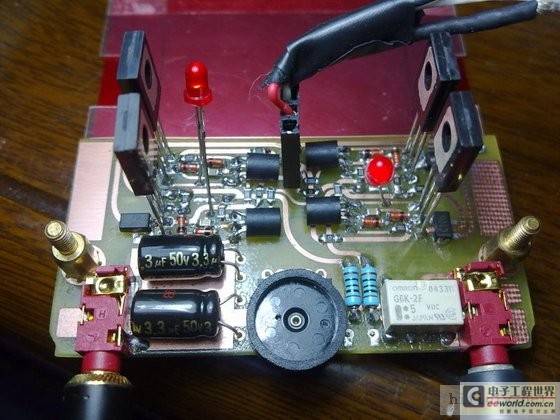

耳放部分：

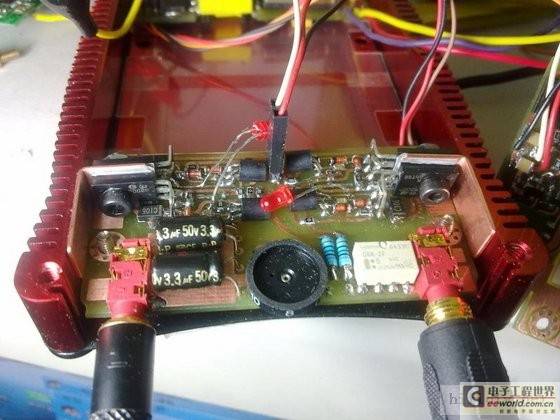

由于还在测试，所以LED还没换贴片，驱动管散热片也没接。所以，现在测试上的电压是正负12V（双8.5交流整流后接了一对1200uF的化工电容），不敢上高，也没测管子的电流。开了20多分钟，驱动管温度大概55度左右！

中点电压一个声道0.3mV，另一个声道0.5mV，除了一对BC556/546是买的配对管外，其它全没配对，贴片运放都不是同批次的。白色的那个是拆机的贴片欧姆龙继电器，作为耳机保护用，保护电路在PCB的下层。目前保护部分还没焊接，另外电路的运放部分电路也在PCB的下层。

继电器左边的两个焊点是给贴片LED指示灯预留的位置，打算是通过慢板亚克力透出光。

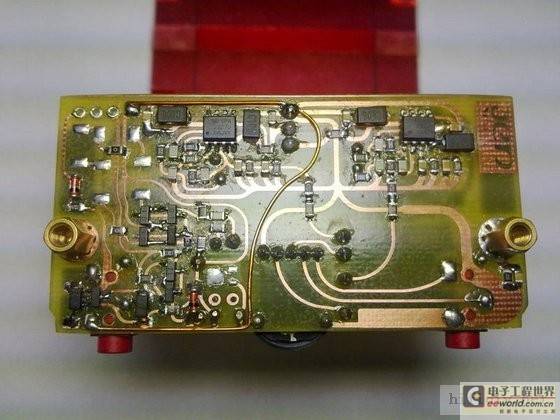

耳放运放部分及耳机保护电路

PCB的耦合尺寸是按照威马3.3/4.7uF 50V的设计的，先找了两个BP电容代替，另外PCB上已经设计了给耦合屏蔽，做一个方形的屏蔽罩就行。

两个输出的100欧电阻，说是英国 WELWYN MFR4有1/2W功率。原本双盒子设计的时候，打算自动根据耳麦的阻抗来自动更改输出电阻的阻值。现在只能固定一个阻止了，不过这里换成了直插电阻也是为了更换方便。[page]

带保护的稳压板

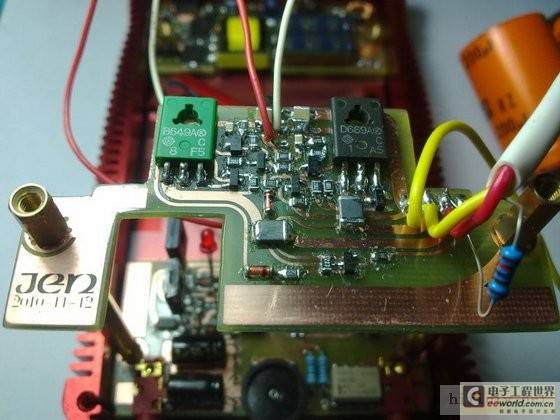

固定耳放末极管（从一个废手提开关电源上拆了块0.8mm厚的紫铜片，作传热片用，固定末级管139/140）

换上贴片LED

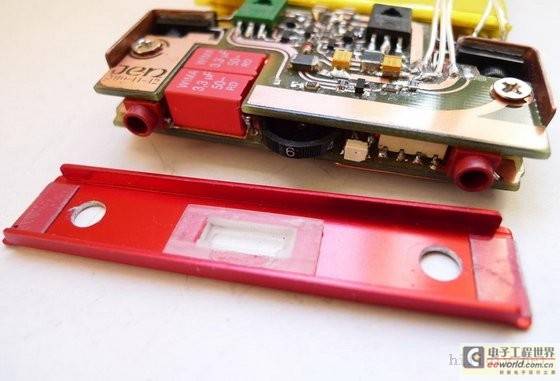

拨盘电位器亚克力包边

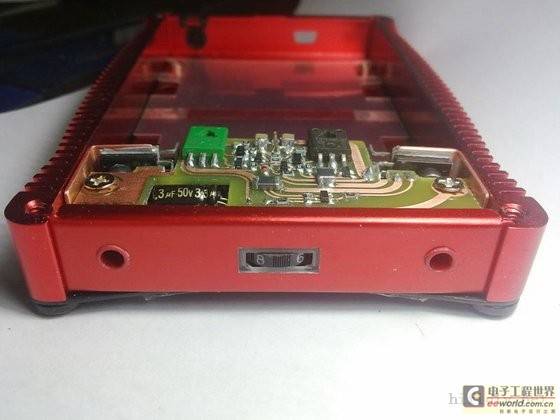

前面板开孔

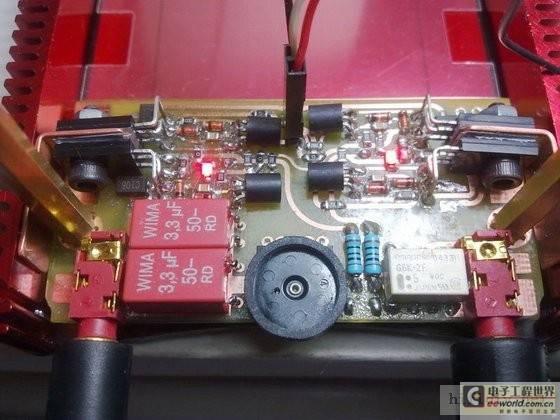

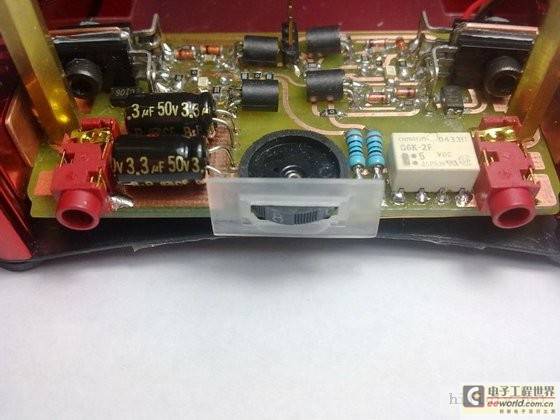

换上威玛3.5uf/50V的耦合[page]

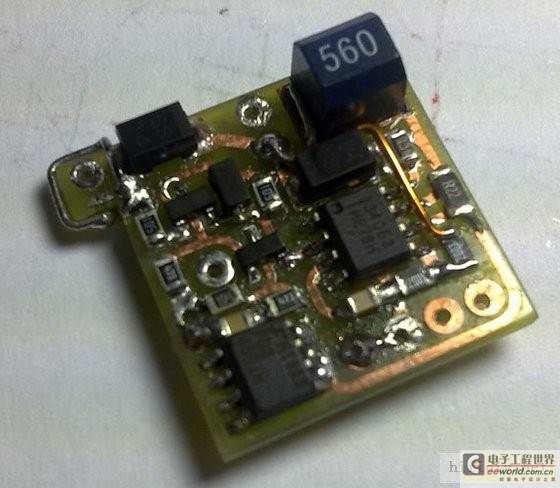

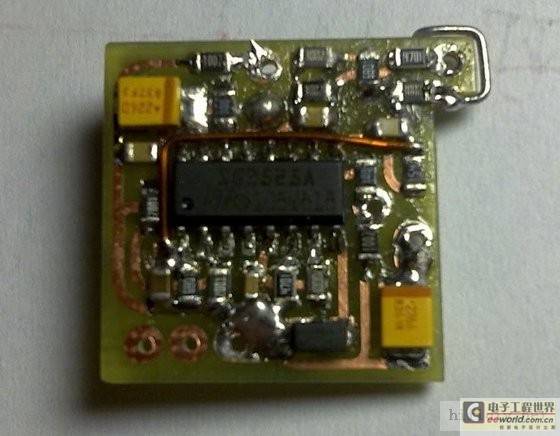

电源板芯片PCB

电源板芯片PCB

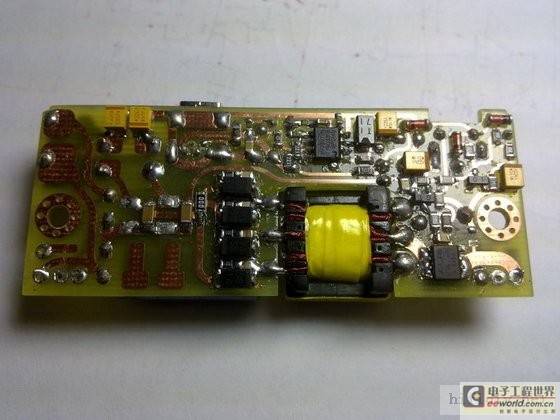

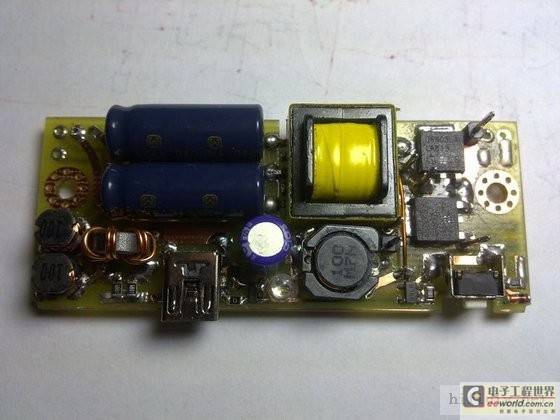

主电源板PCB

主电源板PCB

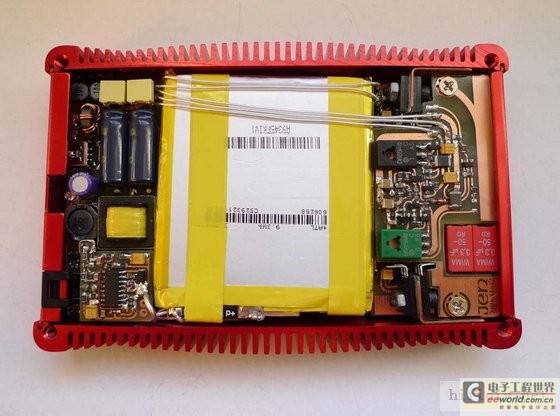

接上电源板、稳压板

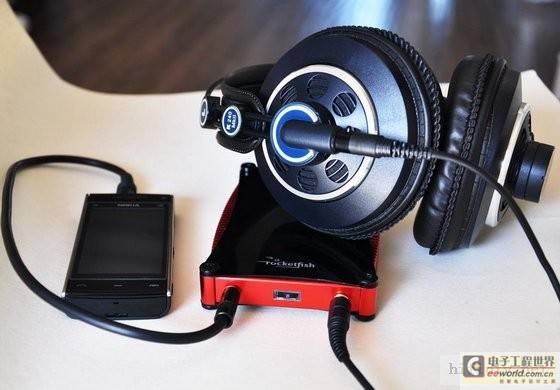

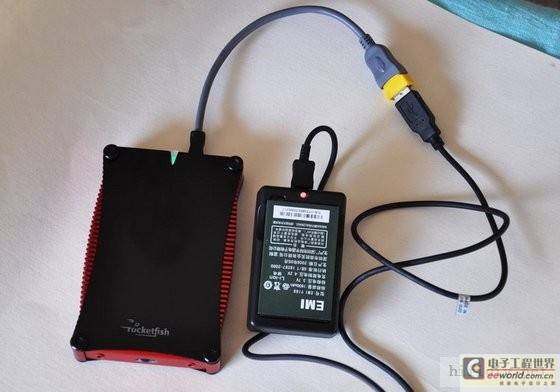

完成：

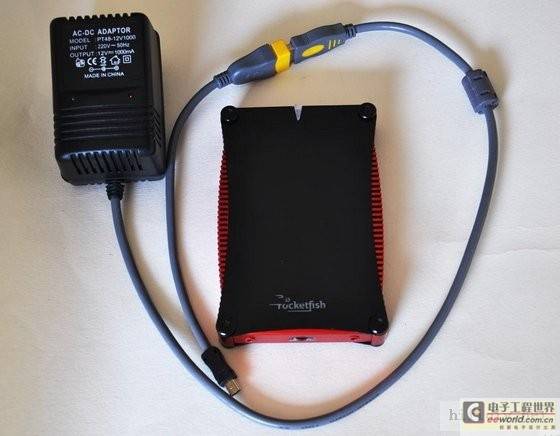

长按电源按钮3-6秒开机，长按6秒以上关机。插入的迷你USB插头如果是4、5脚如果是相同的，则内部耳放部分失电，从USB口输出5V给外置设备如手机等供电。同时迷你USB口也是内部充电口，目前制作的充电器充电时间为约4小时。耳放持航时间为4小时。
