DIY 用感光膜曝光制作PCB

使用感光膜曝光制作PCB！这种方法制作的PCB精度可以做到0.2mm以下。

1、准备工具

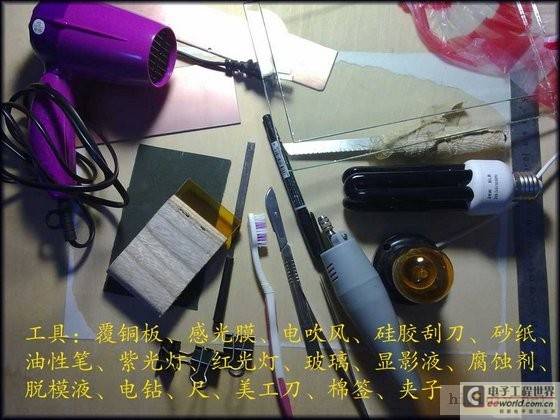

覆铜板、感光膜、菲林（或硫酸纸打印的线路图，但精度会下降）、电吹风、硅胶刮刀（膜能贴的更平整）、砂纸、油性笔（显影后，做修补用）、紫光灯（曝光用，可日光代替，但曝光时间会增加）、红光灯（做暗室照明，家里拉上窗帘、关上灯也可）、玻璃（两块尺寸相同的玻璃）、显影液、腐蚀剂（三氯化铁等）、脱膜液、电钻、尺、美工刀、棉签、夹子、酒精、刷子、钢锯。

2、对位

如果要制作的是双面板，则需要提前对位。（如果制作单面板，可跳过本步骤）

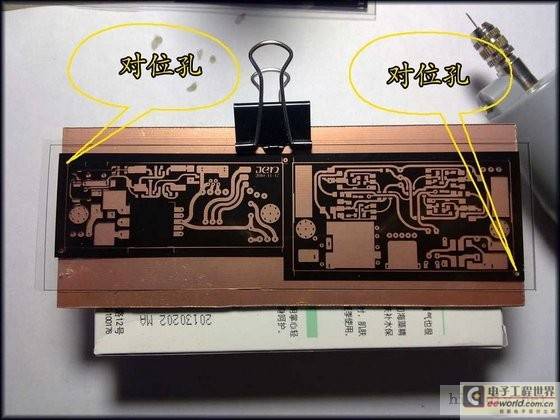

制作菲林前，先在菲林上做两个对位点，最好是对角。裁一块比实际需要略大的覆铜板，将菲林放在覆铜板上，居中，放平整，用最小的钻头（0.5mm内，越小，精度越高）打两个对角的对位孔。

3、贴膜

将打完对位孔的覆铜板表面除污、除氧化层，并打磨平整光滑，覆铜板四周也要光滑。

感光膜是三层的，上下两层为保护层，中间为感光层。感光层遇热会增加粘性。

进入暗室，打开红光灯（无条件就普通房间，拉上窗帘，将室内搞到最暗，但还是要能看见），取一块比覆铜板略大的感光膜（个人经验，四周各大1cm即可）。

用吹风机加热覆铜板，撕去感光膜其中的一层保护膜，用硅胶刮刀将感光膜贴在覆铜板上，一边继续用吹风机加热，一边用力挤压，使感光膜更好的粘附在覆铜板上。最好不要留下气泡（如果有，可以用刀尖、针等刺个小洞，挤出气泡）。

使用同样的方法，将覆铜板两面都粘附上感光膜。然后，将粘附完的覆铜板放进无光的地方（如木柜等），自然冷却10~15分钟。

备注：此步骤在暗室进行，实际上完成此步骤就相当于一块成品的感光板。

4、固定

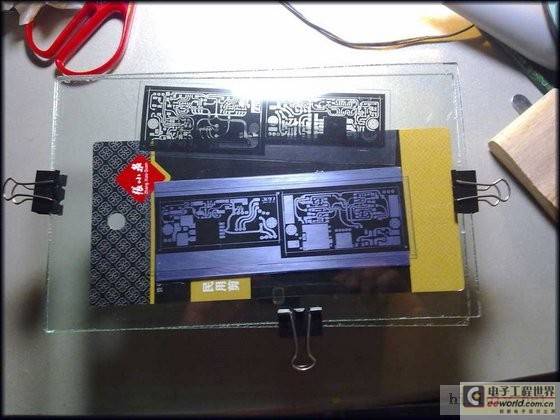

依然是暗室，取出已经自然冷却的覆铜板。放在预先准备的一块玻璃上，将菲林放在覆铜板上，进行两孔对位，再将另一块玻璃压上，压平并在四周用夹子夹住。[page]

5、曝光

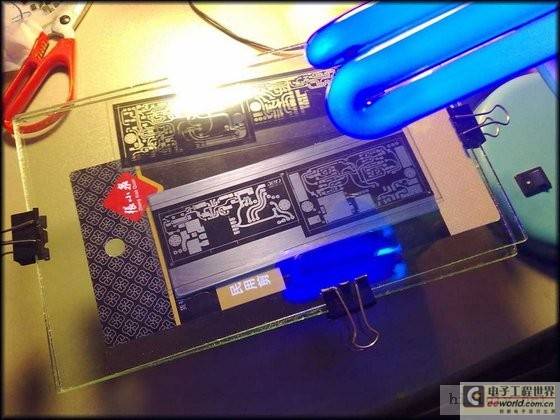

还是暗室，打开紫光灯进行曝光，曝光时间约为2~2分半左右。如果是要制作很精细的PCB，曝光时间要把握好！（时间过长，PCB走线会比原来设计略粗，过短则走线可能在显影阶段被洗掉）

最终原则：曝光可以略长，但不能太短。如果是常光下曝光，如是夏天日光直射的话，大概需要10~20分钟。

如果是双面板，重复“固定-曝光”步骤，使两面都曝光。

6、显影及修补

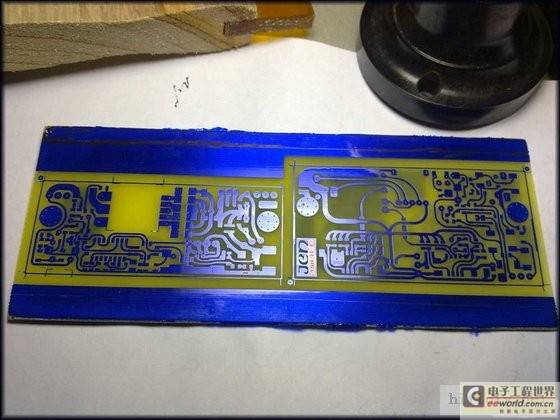

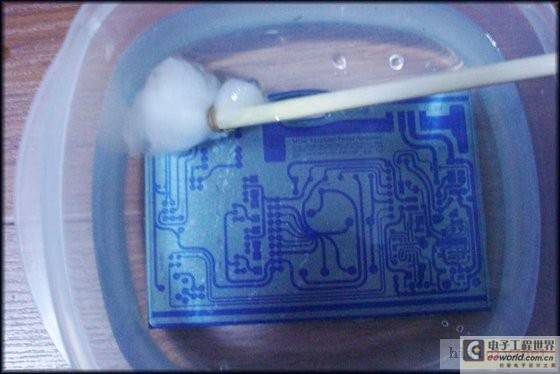

将曝光完成的覆铜板放入预先调制的显影液中，用棉签在覆铜板上轻轻试擦，直至未曝光的感光层全部露出鲜红的铜层。如果是双面板，两面同时进行。

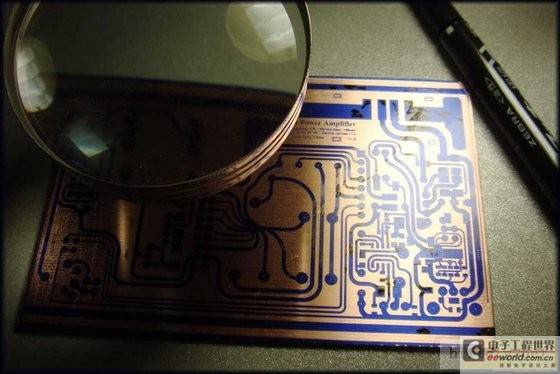

完成后，用清水冲一下，然后吹干，再用油性笔进行修补。如果贴膜很成功，没有气泡的话，一般不用修补。

修补

7、腐蚀

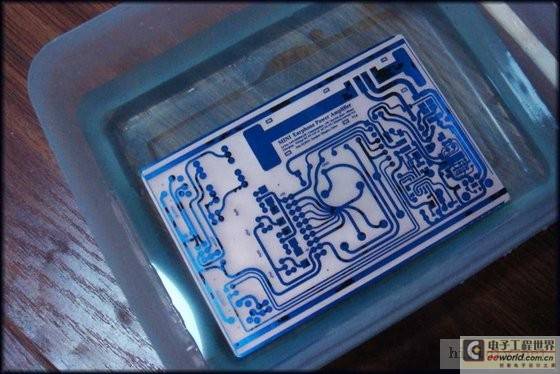

跟其它制PCB的方法一样，用三氯化铁或者其他腐蚀液腐蚀，直至不需要部分全部被腐蚀掉。

8、钻孔、裁割、脱膜

将腐蚀完成的覆铜板钻孔。用钢锯裁去四周多余部分，并用锉刀打磨平整，再用细纱打磨光滑。最后，放入脱膜液中脱膜，几分钟后取出，用清水冲洗并吹干，一块PCB板就算完成了！
