10K/100K 梯形音量控制器加工DIY

音响器材绝少不了音量控制器！音量控制器通常是一个可变电阻，用电阻分压电路将输入讯号衰减下来，达到控制音量的目的。

传统的音量控制器通常是用碳膜或金属皮膜电阻制作成片状，以具有弹性的接触片在片状电阻上滑动。如果是二声道或四声道的音响，便须要使用双联或四联的联动型可变电阻才行。

基于传统可变电阻的种种问题，使用开关来取代可变电阻，做为音量控制器是一个很不错的解决方案！毕竟，开关接点的阻抗远远小于音量控制的分压电路的阻抗，就算用久了接点会有些磨损，也只是接点阻抗稍有变化而以，并不至于会影响分压电路的比例。

用精密的固定电阻做成分压电路，每一级的分压比例都可以很精确，完全解决传统可变电阻联动误差的问题。通常，级进音量控制器是由23段旋转式波段开关构成。以其电阻的分压方式，可分成串列型Serial Type、梯子型LadderType和分流型Shunt Type。

接下来，我就介绍一下10K/100K Ladder Type 音量控制器加工步骤：

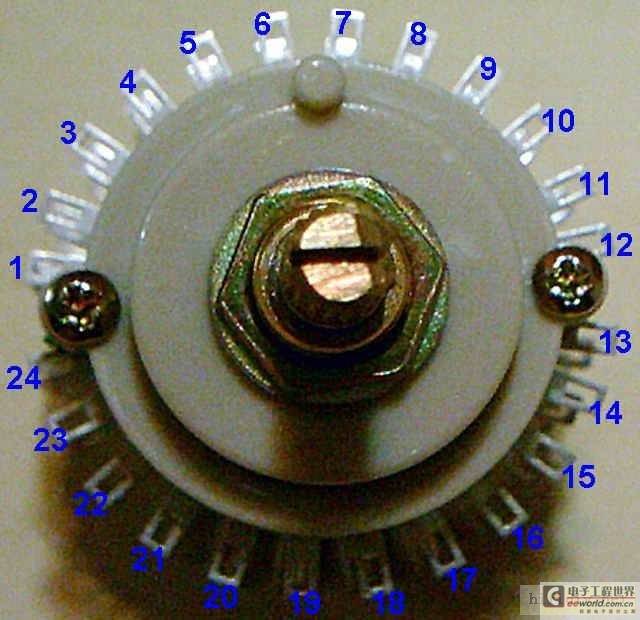

1、将23段旋转开关由位置1顺时针转半圈（约 11~12 格）。开关弹片位置不要在位置1上，以免弹片在焊圆焊针时使接点歪掉。

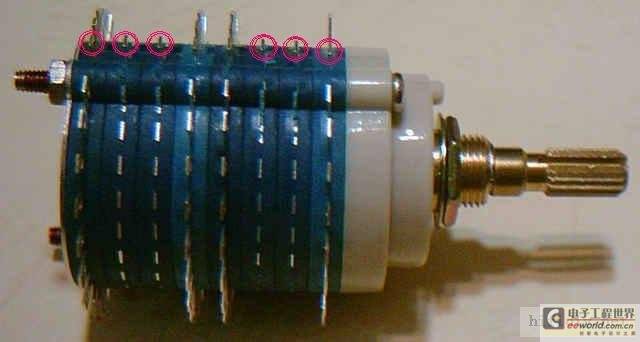

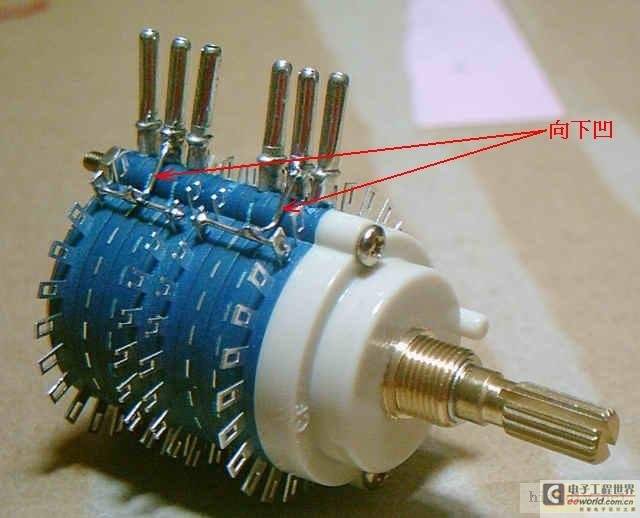

2、焊圆焊针，将圆焊针下方连凸起的部分用钳子夹扁一些，套在开关的接点上，剪一小段銲锡插入圆焊针的洞内，然后用烙铁加热，让焊锡在圆焊针内部熔化，跟开关的接点焊接起来（动作要快以免塑胶融化）：

 3、将开关四层接点靠中间的两圈接点从孔的中间偏上一点剪断，位置1的接点不剪。

[page]

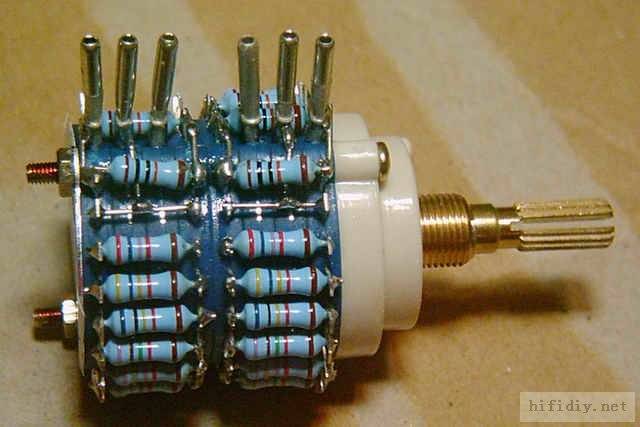

4、焊位置23及OUT 接点的跳线。

5、修剪所有Ra（两端引脚为1mm）：

6、依序焊上Ra。位置1的电阻焊在位置24上，然后焊跳线连接到位置1。

7、用电表欧姆档（10K的VR为20K档，100K的VR为200K档），探棒一个夹在圆焊针IN，另一个夹在圆焊针OUT，转动开关，由位置1顺时针转，测量每一个位置的电阻是否焊好，阻值是否由大到小。

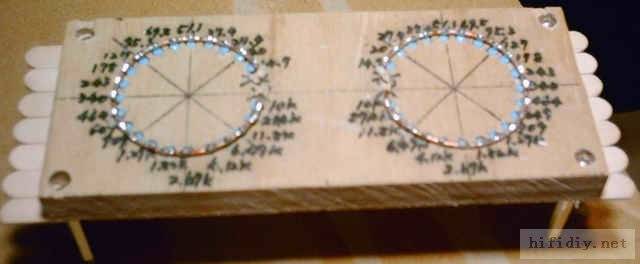

8、依照阻值（100K的VR则为治具上阻值的十倍）标示，插上Rb。

9、铜线先在瓶口绕成圆圈，一端折弯，套在治具上，圈住 Rb，铜线折弯的一端则插入治具的洞中。

10、朝外折弯 Rb 的引脚，压住铜线，将 Rb 銲在铜线上，由于要从外侧将电阻引脚剪平，所以尽量焊在内侧。

11、翻转治具，将电阻引脚与铜线剪成和治具齐平。

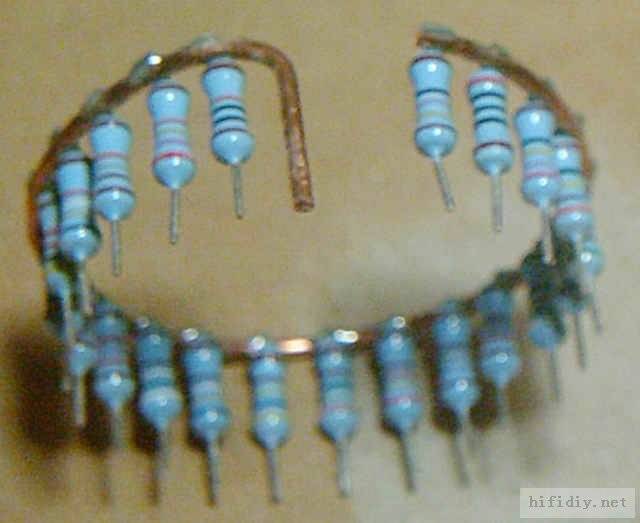

12、拔出焊好的电阻，将铜线上的电阻引脚从外侧剪成和铜线边缘齐平。[page]

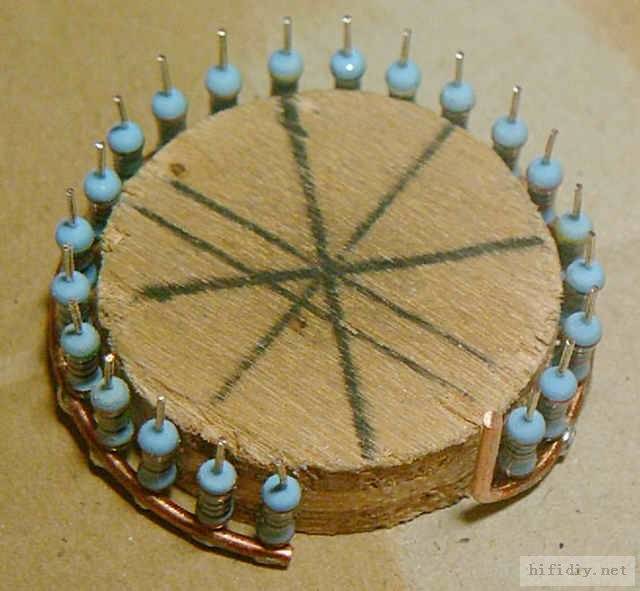

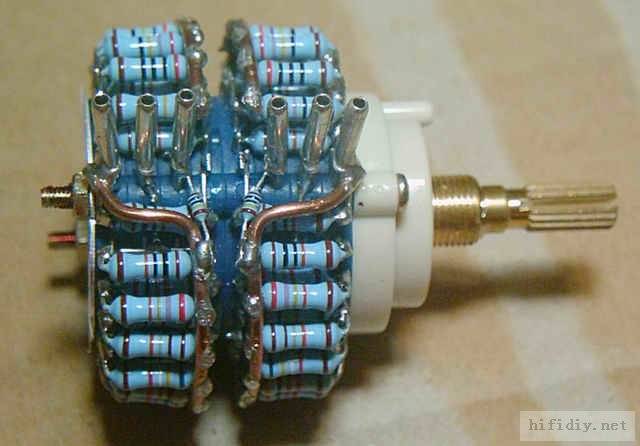

13、套上圆形木片，对准中心点，折弯电阻引脚。

14、拆掉圆形木片，套上焊好Ra电阻的开关，对准位置焊上。（注意两圈电阻是对称的，位置不可弄错）

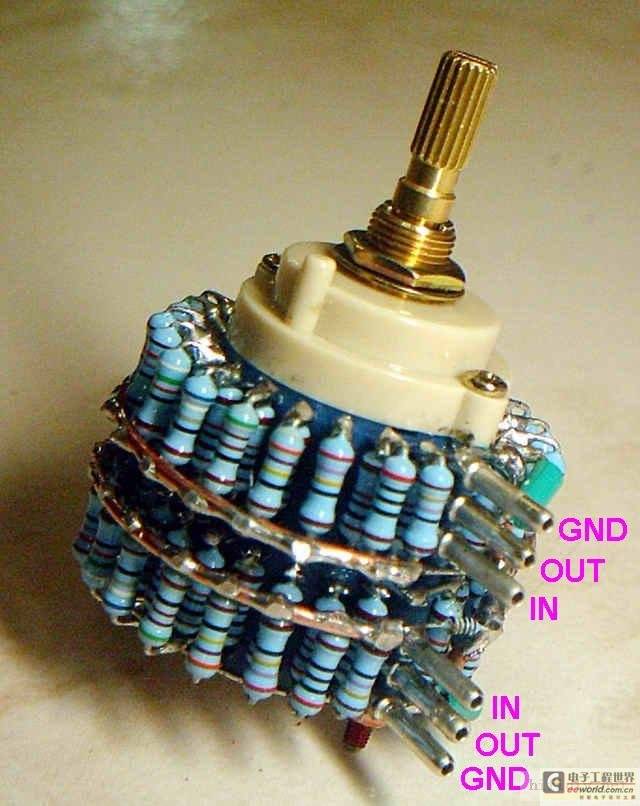

15、将折弯的铜线焊在GND 的圆焊针上。

16、焊上1/8W小电阻在铜线和 IN 圆焊针上。（10K VR小电阻为100K，100K VR小电阻为1M）

17、用电表欧姆档接 IN 和 GND 圆焊针，转动开关测量每个位置的阻值。10K VR每个位置阻值都在8.9K~9.1K之间，100K VR每个位置阻值都在 89K~91K 之间。

18、贴上标签。

19、套上垫圈，旋好螺母。

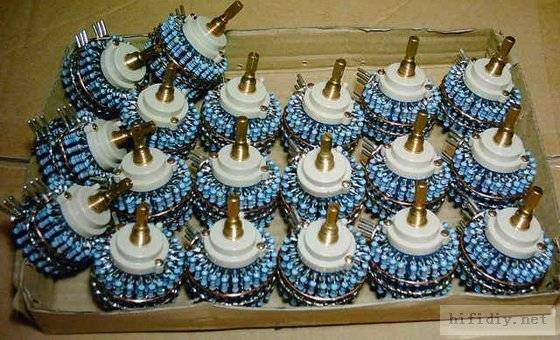

20、完成。
