爆款拆评第一期｜AI 眼魔方拆解 : 持续突围，国产芯方案亮剑

来源:客服发布时间:2021-05-28497浏览

物联网以及人工智能技术的结合催生出不少有创意的电子产品，比如本文拆解的AI眼魔方，一个具有语音控制功能、可以帮助用户实现眼部按摩的电子产品，可谓是众多智能联网产品中颇具创意的一种，AI+IoT概念更是让这个产品蒙上了一层神秘的面纱，像这样的电子产品是否真能无脑火还是另有乾坤，通过本期的拆解视频一探究竟。

图1

拆解方案

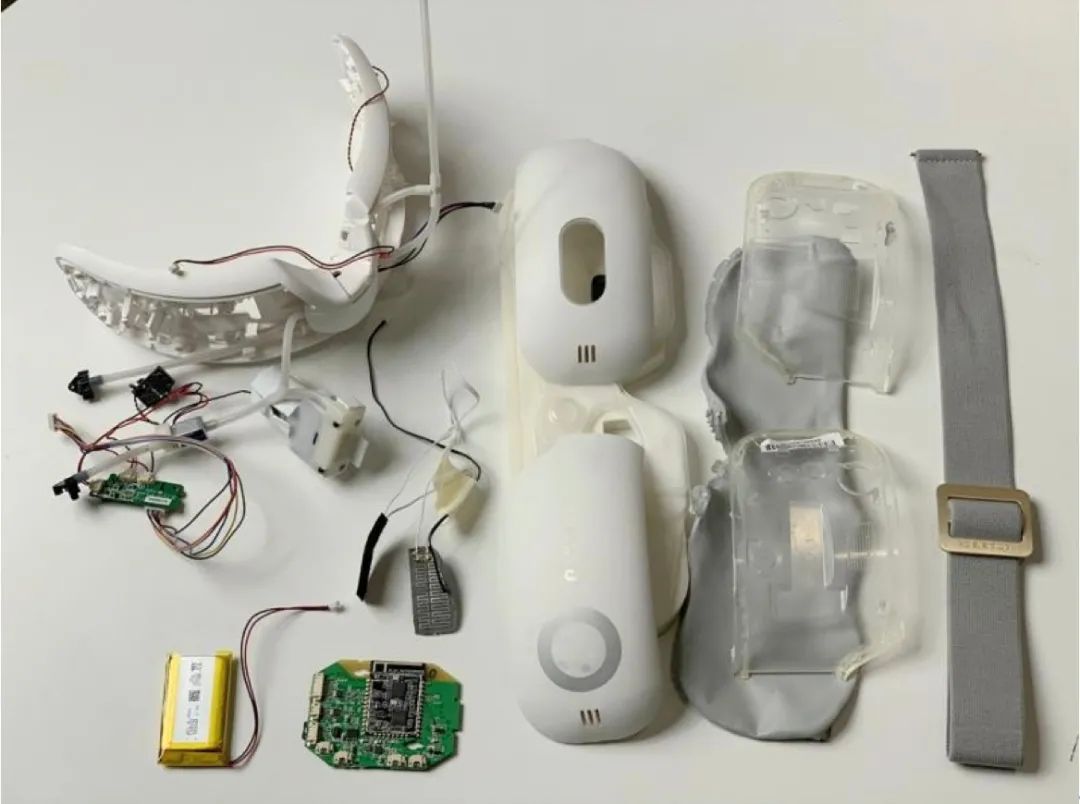

AI眼魔方的整体结构布局可圈可点，折叠式的结构配合松紧带可以有效的贴合各种面部轮廓，同时折叠处将MicroUSB的充电接口隐藏在里面，保证了外观统一和谐的美学。眼罩区域分布了多个气囊，气囊覆盖不同的穴位，可以通过气压的释放来按摩这些穴位，就像做眼保健操一样，有效释放用眼疲劳感。眼罩区域跟整个外壳通过卡扣式组合起来，拆解就从这里入手，图2是拆解完后的全家福。

图2

1 眼罩区域

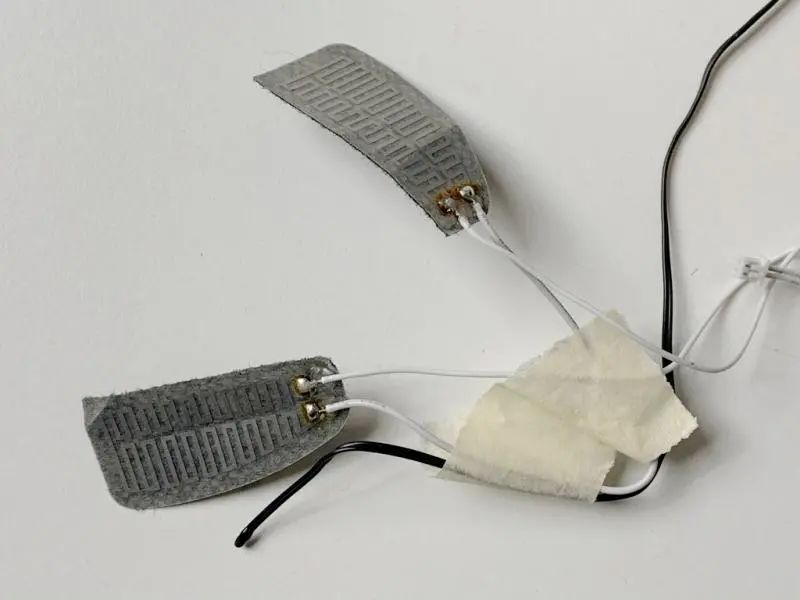

眼罩区域主要包含两个功能：一个是气压；另一个是加热以及温度反馈。气压是通过主板的气泵和电磁阀配合充气的，所以主要电路在主板上；下方图3则是用于加热的两片加热线圈以及测温的热电偶（黑色）。

图3

2 主硬件区域

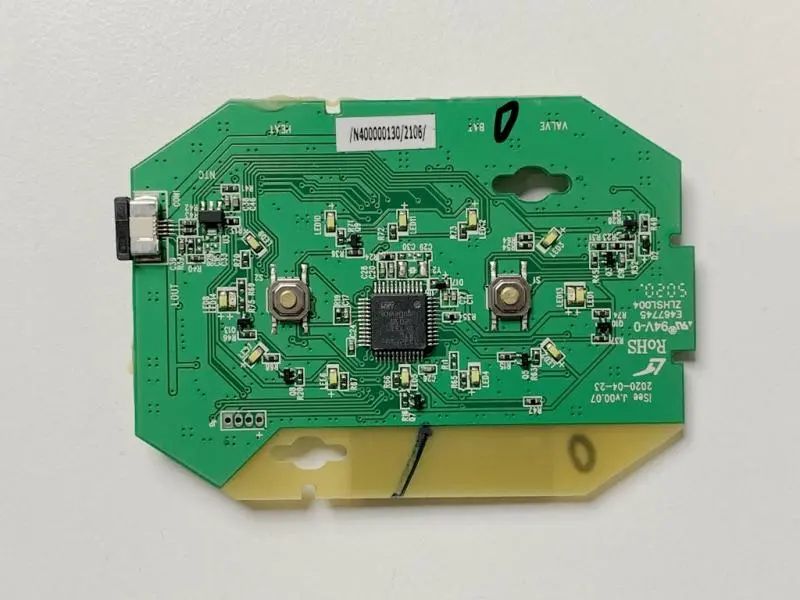

主硬件区域包括了主控板以及外接小板、气泵、电磁阀等。下图则是AI眼魔方的主板，主板正面的器件主要是兆易创新的32位控制器，提供了出色的处理性能。基于Arm Cortex-M3内核，具备了CAN, I2C, SPI, UART, USB等接口，主要负责I/O口控制，如加热测温、气泵/电磁阀等功能的控制。

图4

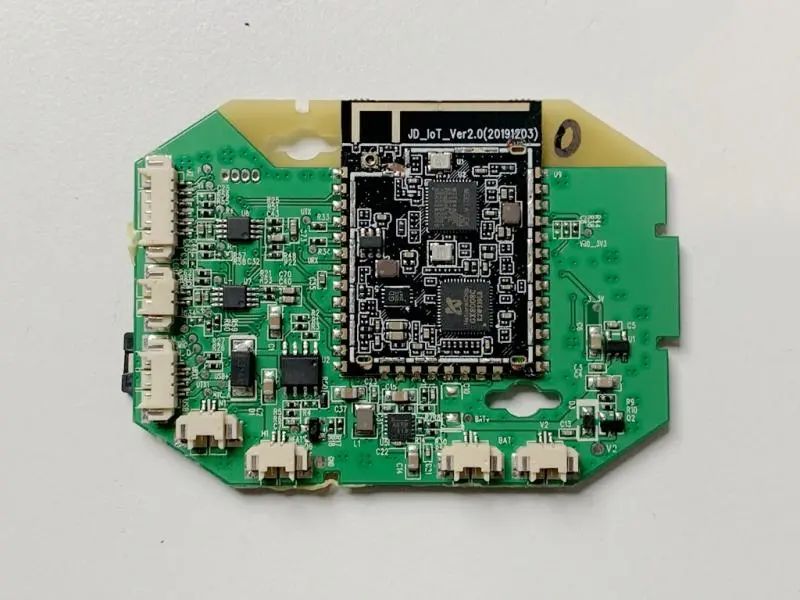

主板背面主要是一个京东智能语音模块M1（包含联发科的WiFi单芯片SoC、国芯离在线混合AI语音芯片以及兆易创新Flash），支持WiFi联网，联网可以支持在线语音助手的功能，同时也包含娱乐功能，比如通过麦克语音控制，通过speaker实现音乐播放。Speaker电路采用双扬声器电路结构，两颗智浦欣微电子的音频功放实现喇叭的驱动。

锂电池的充电管理电路采用微盟电子的锂电池充电芯片，一款单节锂电池的恒压恒流充电管理芯片，外部只需少量的元器件即可。

图5

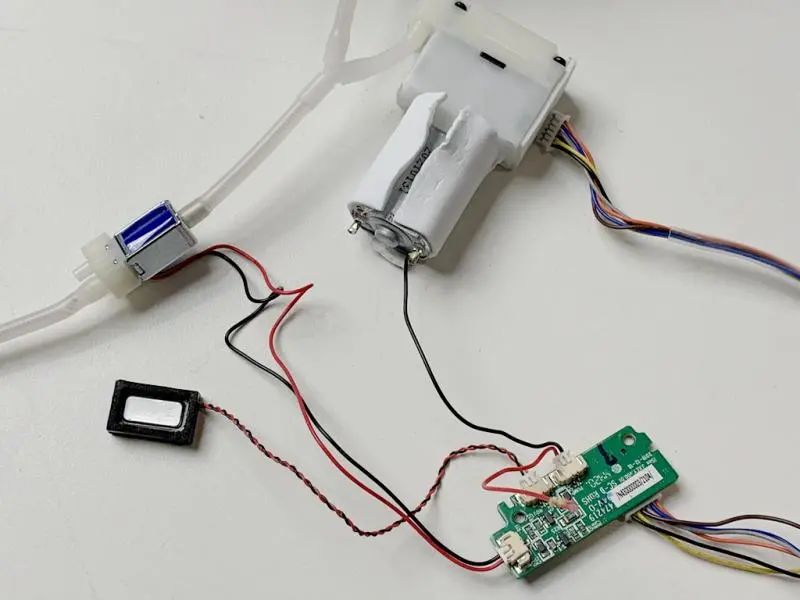

下方图6则是AI眼魔方的外接小板，包含了电磁阀、气泵以及扬声器的功能部分。

图6

电磁阀是集创兴科技的常闭式电磁阀。通电，电磁阀打开，给眼罩充气；断电，电磁阀关闭，眼罩从泄压孔泄气；气泵同样是集创兴科技的产品，微型气泵，带有进气孔和出气孔，配合自家的电磁阀，算是一套专门针对眼部按摩器或者电子血压计的方案，而且成本也比较低，以这个气泵+两个电磁阀的组合下来不足20人民币。

回顾AI眼魔方主要的BOM清单如下：

厂商

器件型号

说明

兆易创新

GD32F103C8T6

通用型MCU，Arm Cortex-M3内核，集成CAN, I

C, SPI, UART, USB等接口

智浦欣微电子

CS8302M

高效率，低EMI的D类音频功放

微盟电子

ME4057

一款单节锂电池的恒压恒流充电管理芯片

集创兴科技

JQF1015075

常闭式电磁阀：通电，电磁阀打开；断电，电磁阀关闭

集创兴科技

JQB2025008

微型气泵，应用于眼部按摩器、电子血压计等电路方案

联发科

MT7686

2.4G的WiFi单芯片SoC，Arm Cortex-M4内核，4MB RAM，4MB Flash

国芯科技

GX8008

一款离在线混合AI语音处理芯片

兆易创新

GDxx系列Flash

GDxx系列Flash，存储板子系统固件

小结

通过拆解可以看到，AI眼魔方的硬件方案很中国，从微控制器、AI语音芯片、WiFi芯片、Flash、音频功放芯片、充电管理芯片、气泵、电磁阀等通通都是国产芯片或者国产器件，这是一件非常了不起的事情。此外，从这硬件方案本身来说，这个产品还为后续进一步优化留足了空间，硬件性能可以得到充分发挥，想了解更多更详细的内容，欢迎点击观看由贸泽电子独家赞助的爆款揭秘视频。想了解更多更详细的内容，欢迎点击观看由贸泽电子独家赞助的爆款拆评视频。
