瑞芯微视频桥接24合1芯片RK628D 六大场景应用解析

近日，瑞芯微发布了24合1视频桥接芯片RK628D，可满足多种产品的视频接口转换需求。RK628D支持三种输入接口，九种输出接口，仅一颗芯片即可实现多达24种视频传输转换接口的组合。RK628D可应用于六大场景包括多屏商显、4K大屏转接、智能投影仪、无线投屏、智能显示屏、视频采集转换类产品。

一、RK628D三大优势

1、接口组合更丰富，24合1

1）输入接口支持：HDMI、RGB、BT．1120

2）输出接口支持：HDMI、GVI、MIPI＿CSI、单／双LVDS、单／双MIPI＿DSI、RGB、BT．1120

3）支持同分辨率两路接口同时输出

2、自带MCU，提高硬件设计效率

内置MCU，无需主控便可独立运行，可极大简化硬件设计，并节约整机成本

3、有效提高备货率，成本更优化

大部分市场同类产品输入／输出的接口支持较为单一，而RK628D一颗转接芯片，即可满足24种输入／输出场景视频转换接口组合，厂商无需备料多颗不同转接芯片，可有效提高备货率

二、RK628D 六大应用场景

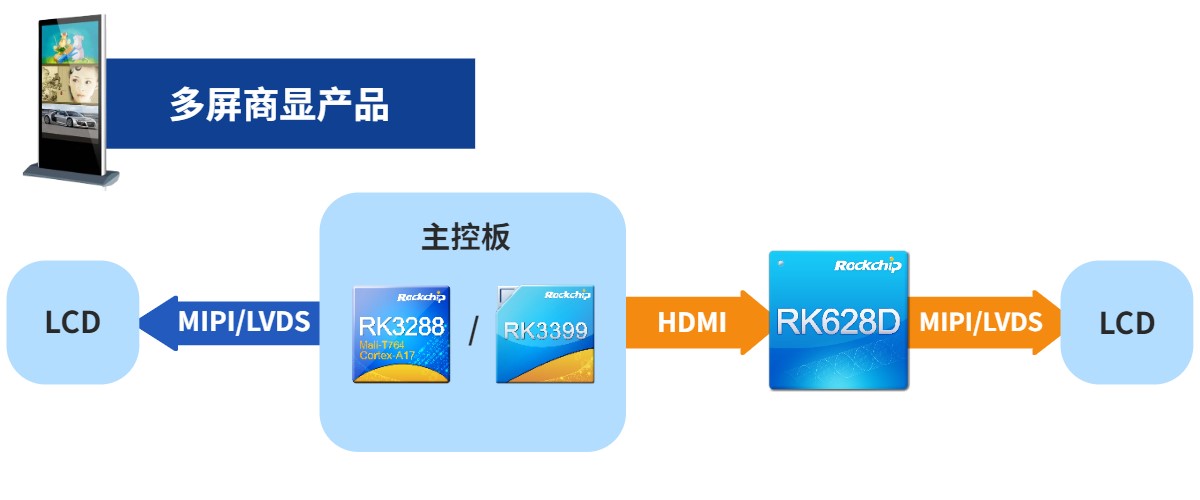

应用场景一：多屏商显产品

产品形态：广告机

桥接方式：HDMI IN －－＞ MIPI／LVDS OUT，协助主控进行双屏扩展，可支持双LVDS／双MIPI接口

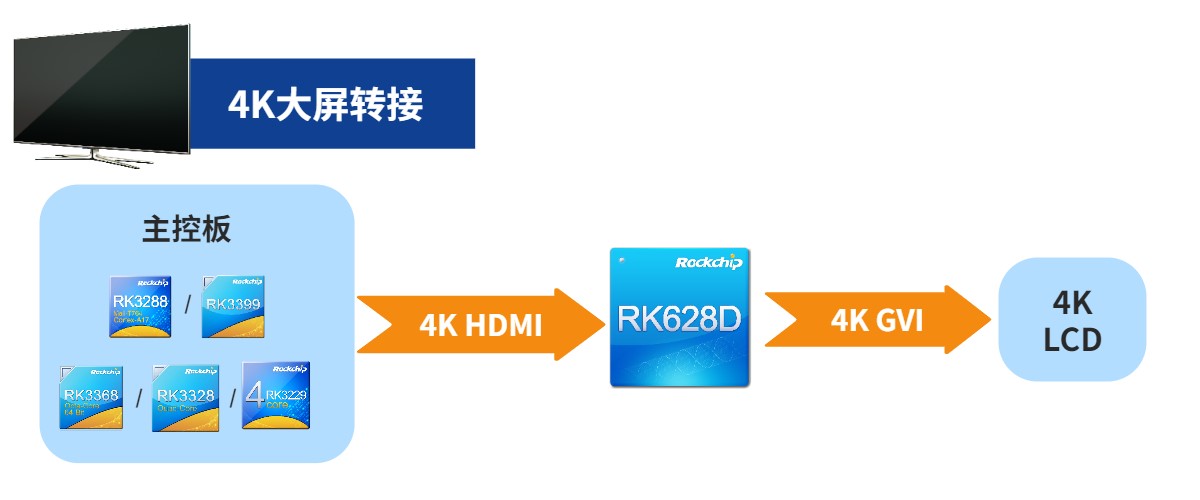

应用场景二：4K显示商显产品

产品形态：电视屏幕、商显长条屏等

桥接方式：4K HDMI IN－－＞ 4K GVI OUT，兼容电视GVI屏幕、商显GVI长条屏

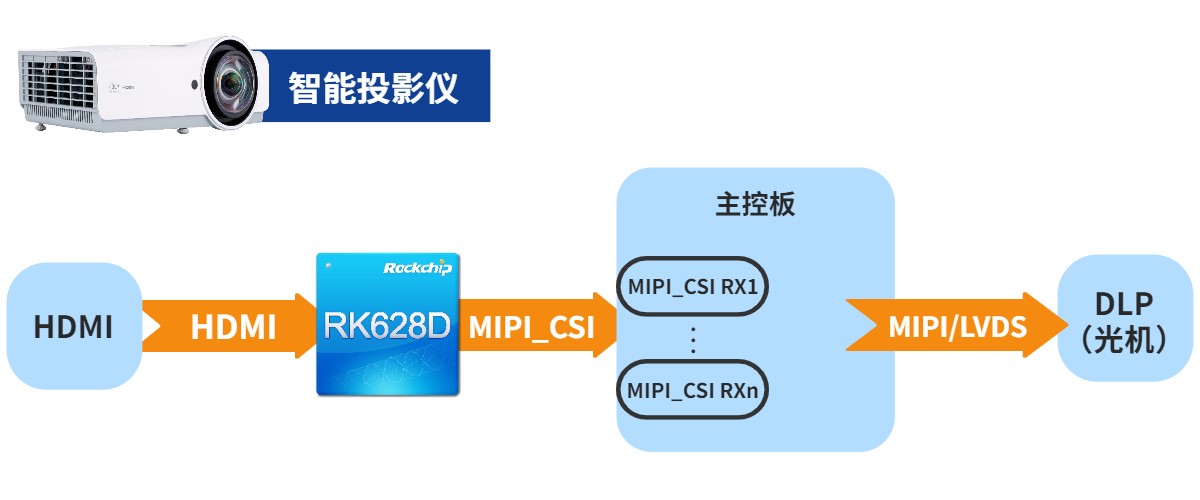

应用场景三：智能微型投影仪

桥接方式：HDMI IN－－＞ MIPI＿CSI OUT

（多路MIPI＿CSI接口可叠加多个RK628D实现转接）

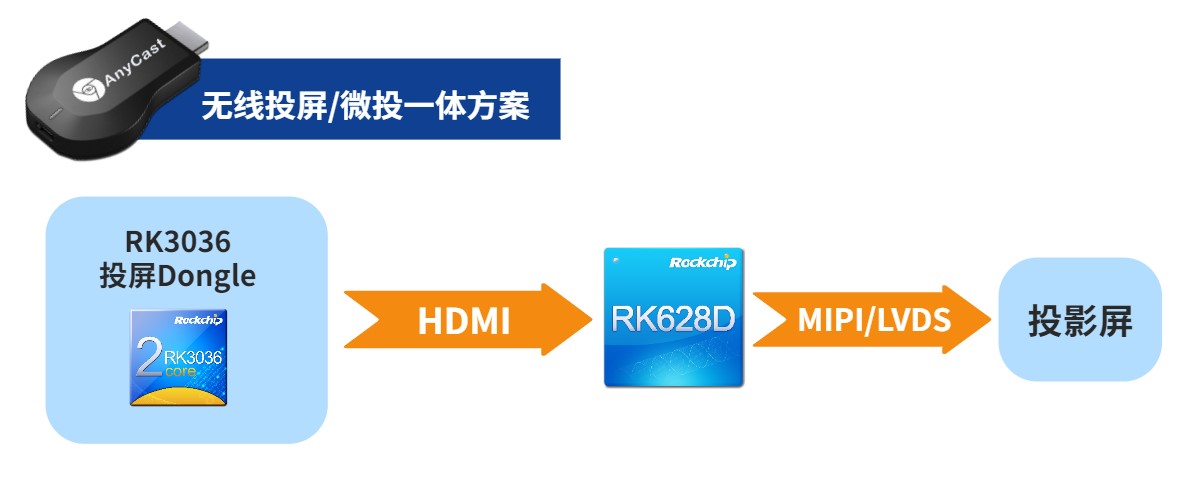

应用场景四：无线投屏／微投一体方案

桥接方式：HDMI IN －－＞ MIPI／LVDS OUT，支持投屏Dongle扩展显示屏功能

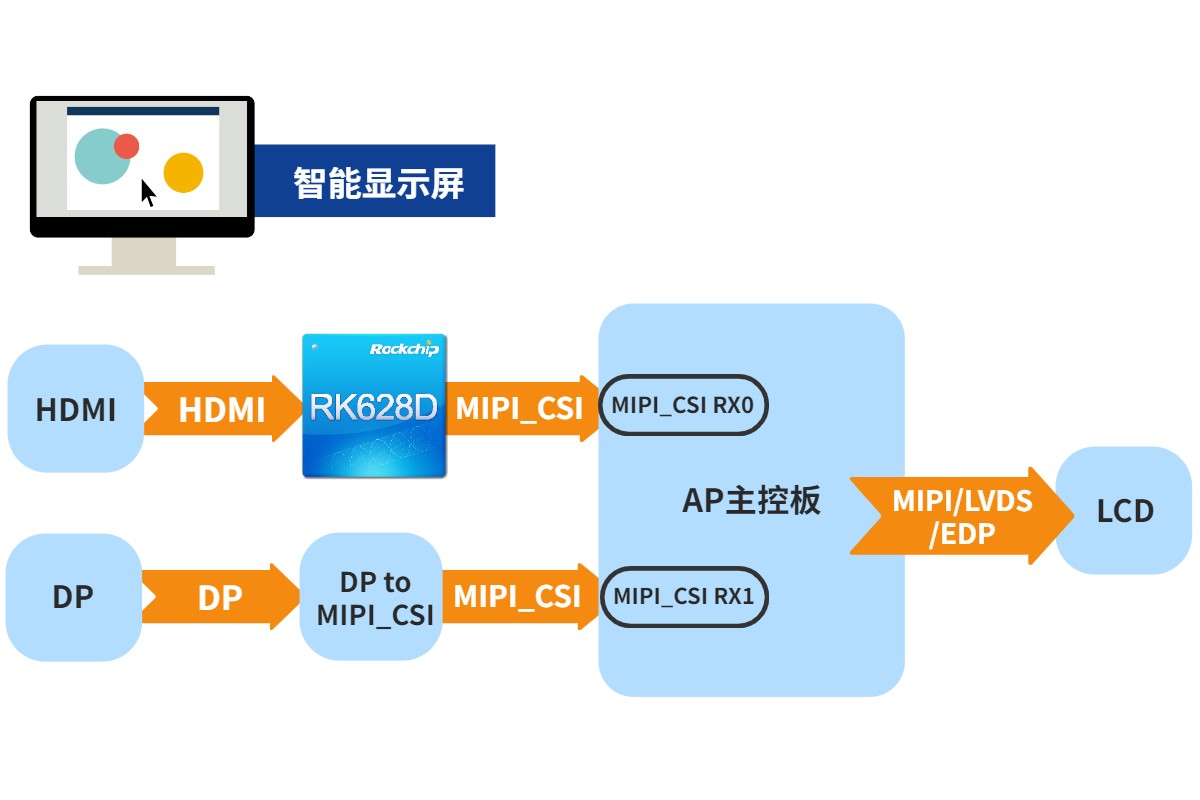

应用场景五：智能显示屏

桥接方式：HDMI IN －－＞ MIPI＿CSI OUT，接入主控芯片，作为智能显示屏视频输入

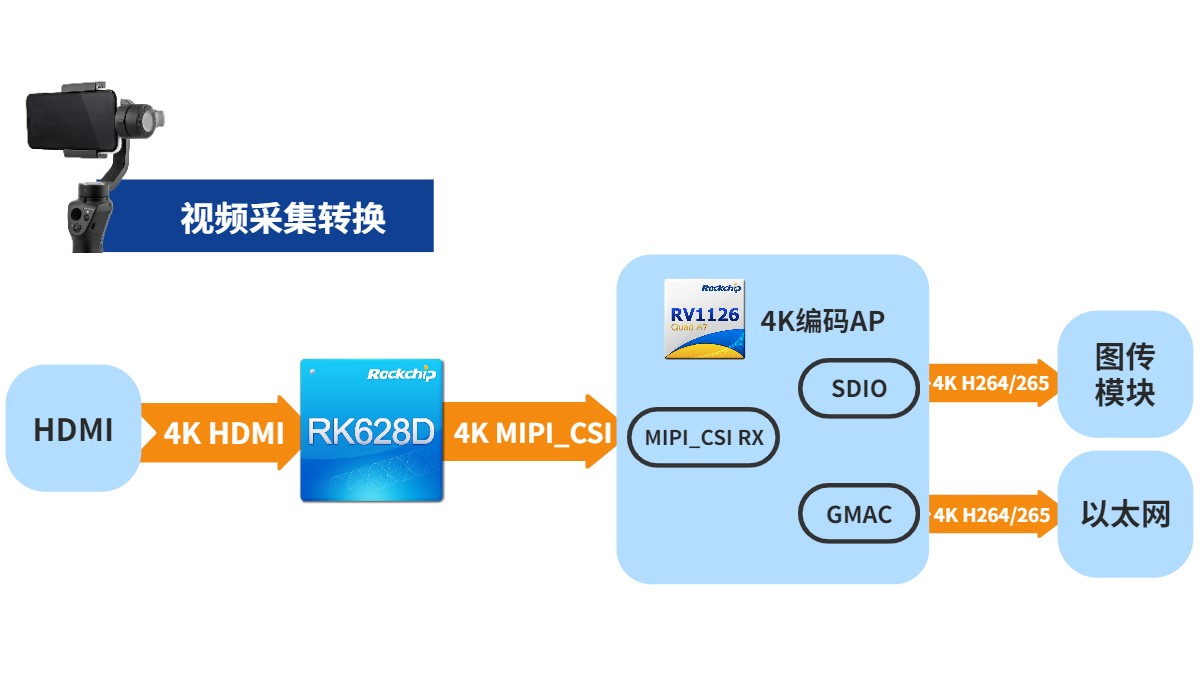

应用场景六：视频采集转换类产品

产品形态：云台／无人机市场图传器、直播视频采集产品、视频采集卡等

桥接方式：HDMI IN －－＞ MIPI＿CSI OUT，最高支持4K分辨率

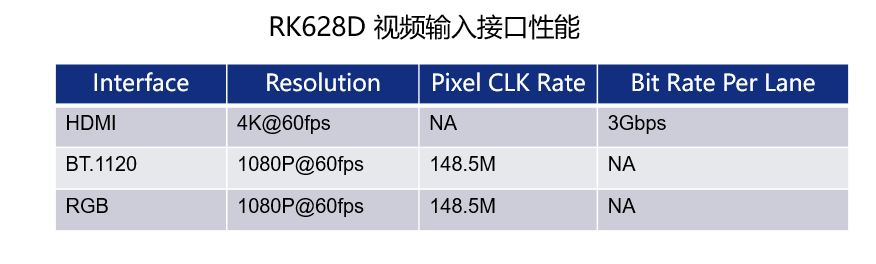

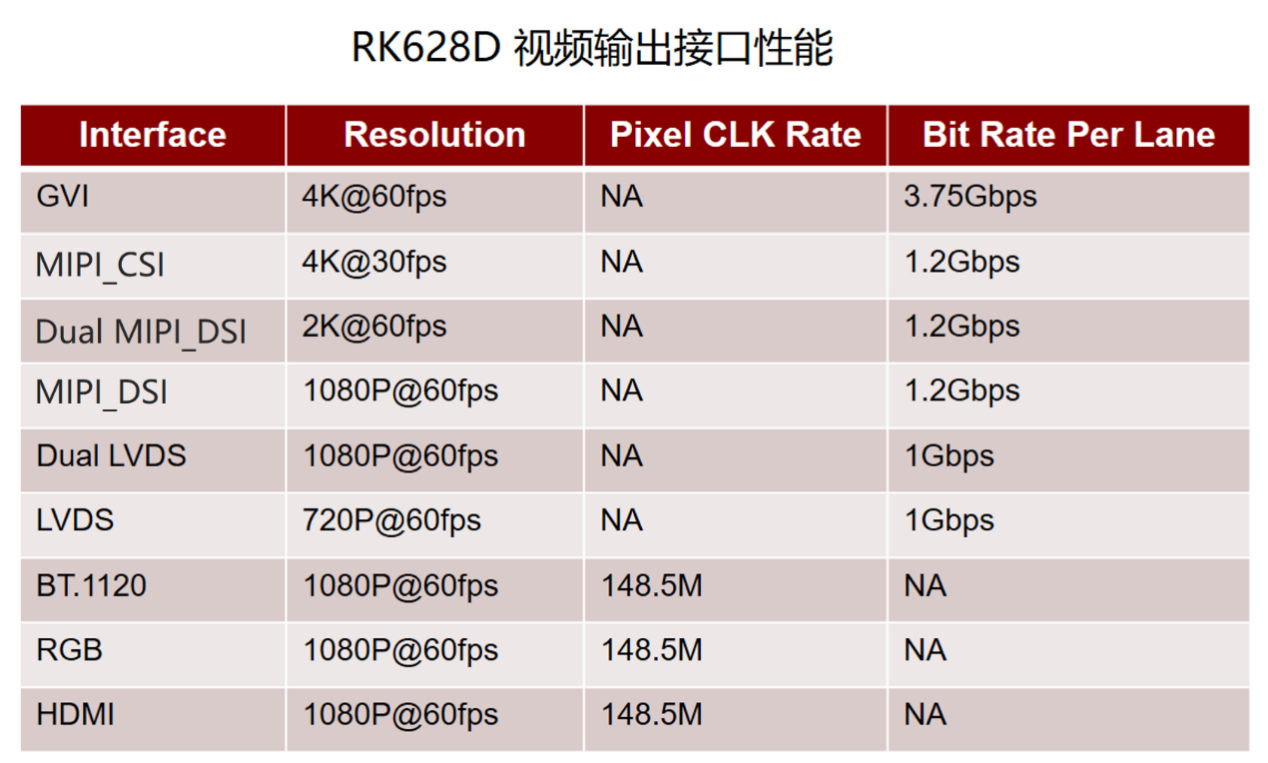

三、RK628D接口性能及分辨率支持
