微距解析三大手机厂原装Type-C线之魅族PRO6原装数据线拆解(1)
来源:充电头网 发布时间:2016-07-08 分享至微信

当去年苹果发布旗下第一款12英寸的MacBook笔记本电脑时,采用了仅唯一一个USB Type-C接口的设计,此举让业界大为震惊。Type-C接口的优点主要有:集“快、强、小”三大优势为一身,还不分正反面,甚至晋身为USB接口的划时代产品,解决了“USB永远插不准”的世界性难题。正是因为Type-C有诸多显著的优点,让其瞬间成为业界的新宠。一大批手机厂商将使用Type-C接口做为手机的卖点之一,尤其是旗舰机使用Type-C接口似乎已成为行业共识,其中就包括魅族PRO6、华为P9、小米5等。

虽然同为Type-C,但其中也存在千差万别。充电头网通过拆解魅族PRO6、华为P9、小米5三条原装Type-C数据线,带你进一步认识Type-C接口。

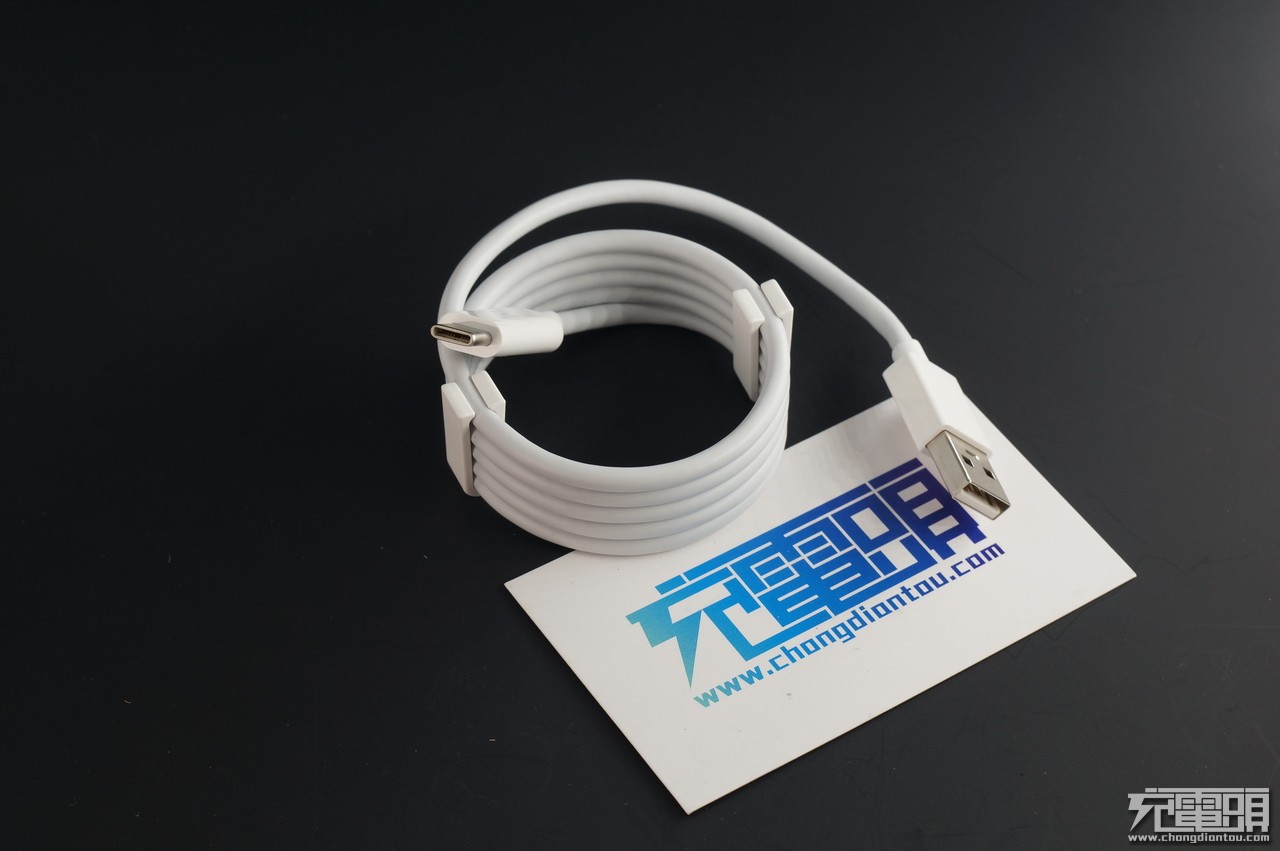

首先带来的是魅族PRO6原装数据线。

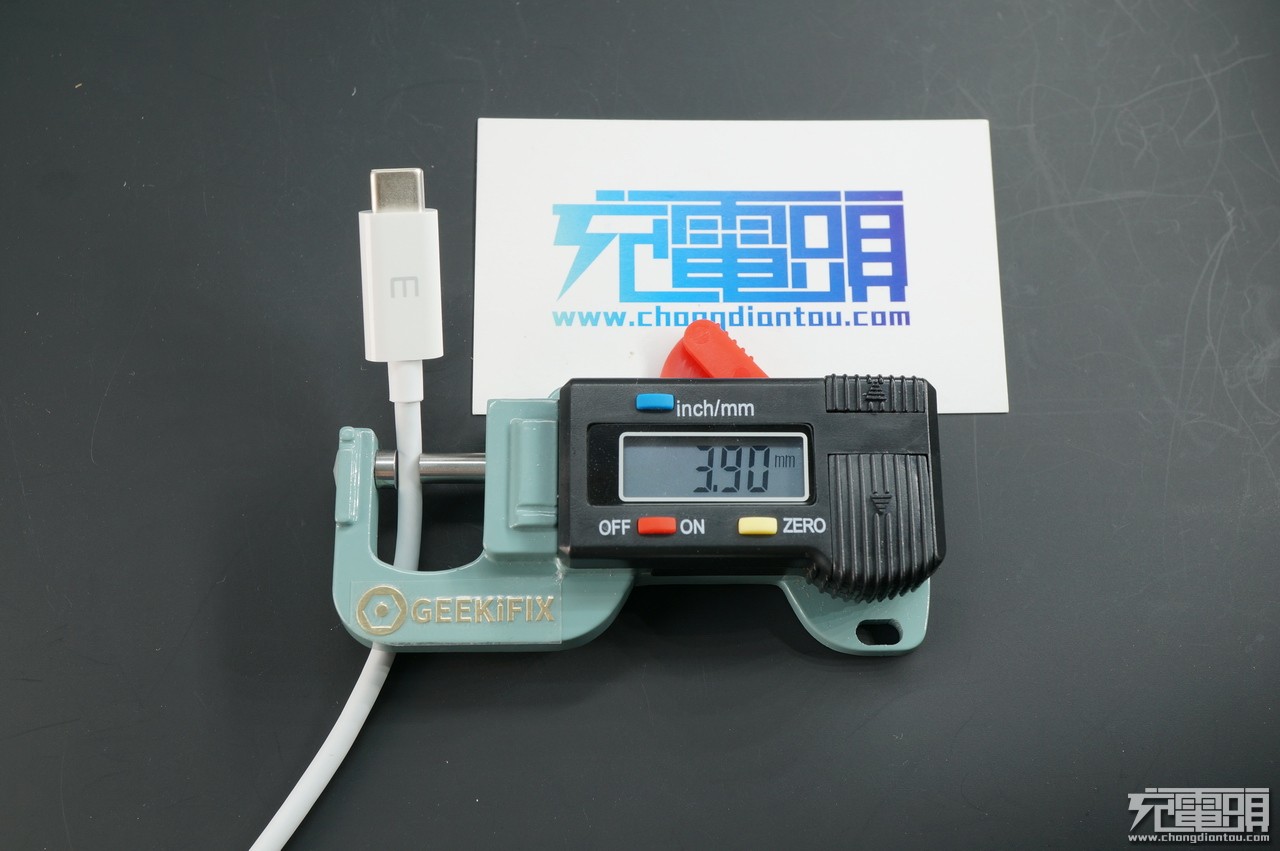

测量一下直径,用千分尺测量,由于力度问题,测量结果仍有可能存在一定误差,测出线径3.9mm。

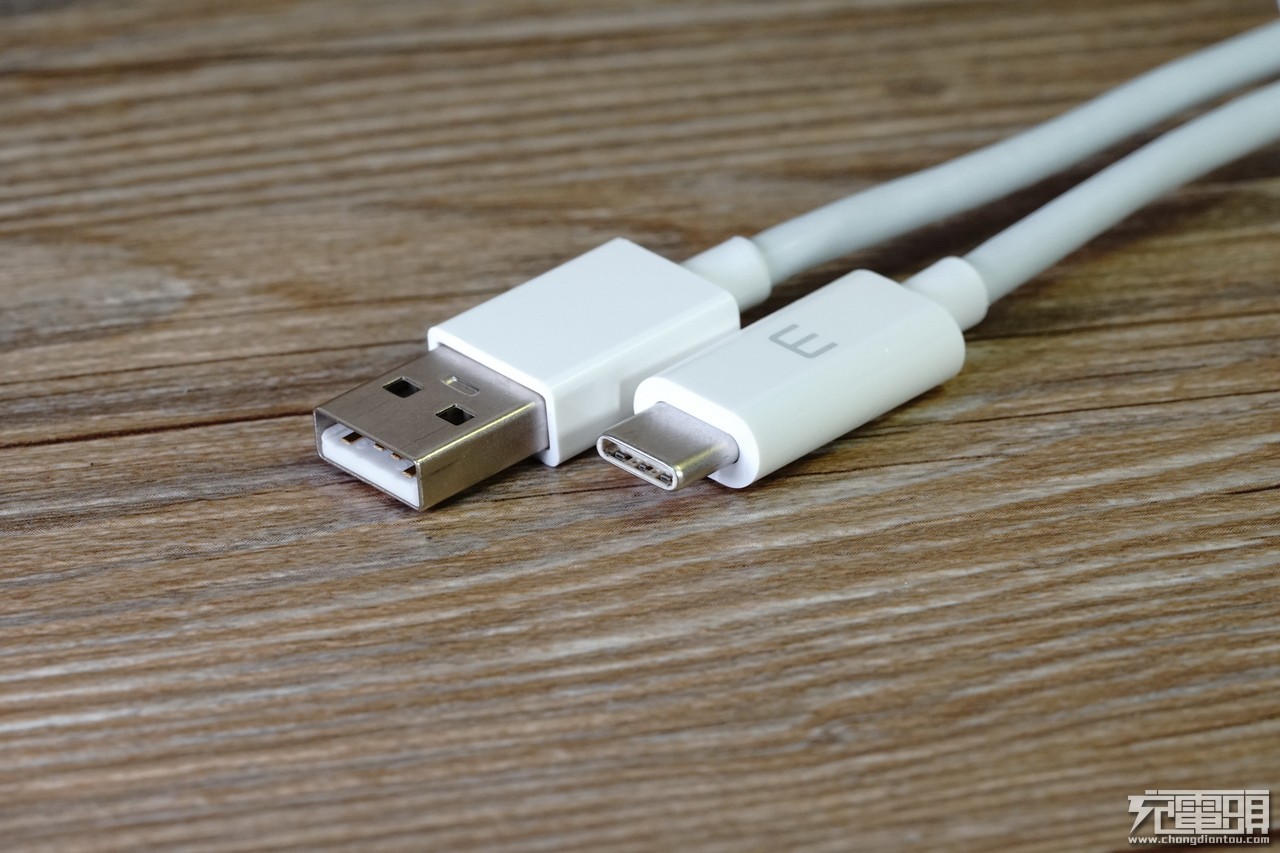

线两端放在一起比较。

接下来测试一下导电能力。首先搭载测试环境,本次测试使用的是TronsmartQC3.0双口作为输出电源,这个充电头有两个输出口,一个是5V3.8A输出能力,一个QC3.0 12V3.8A输出能力,保证测试有足够余量;使用tronsmart PBT12 Type-C移动电源做为接收器,按下图连接好器材后,测得数据为5.2328V@ 2.8467A。

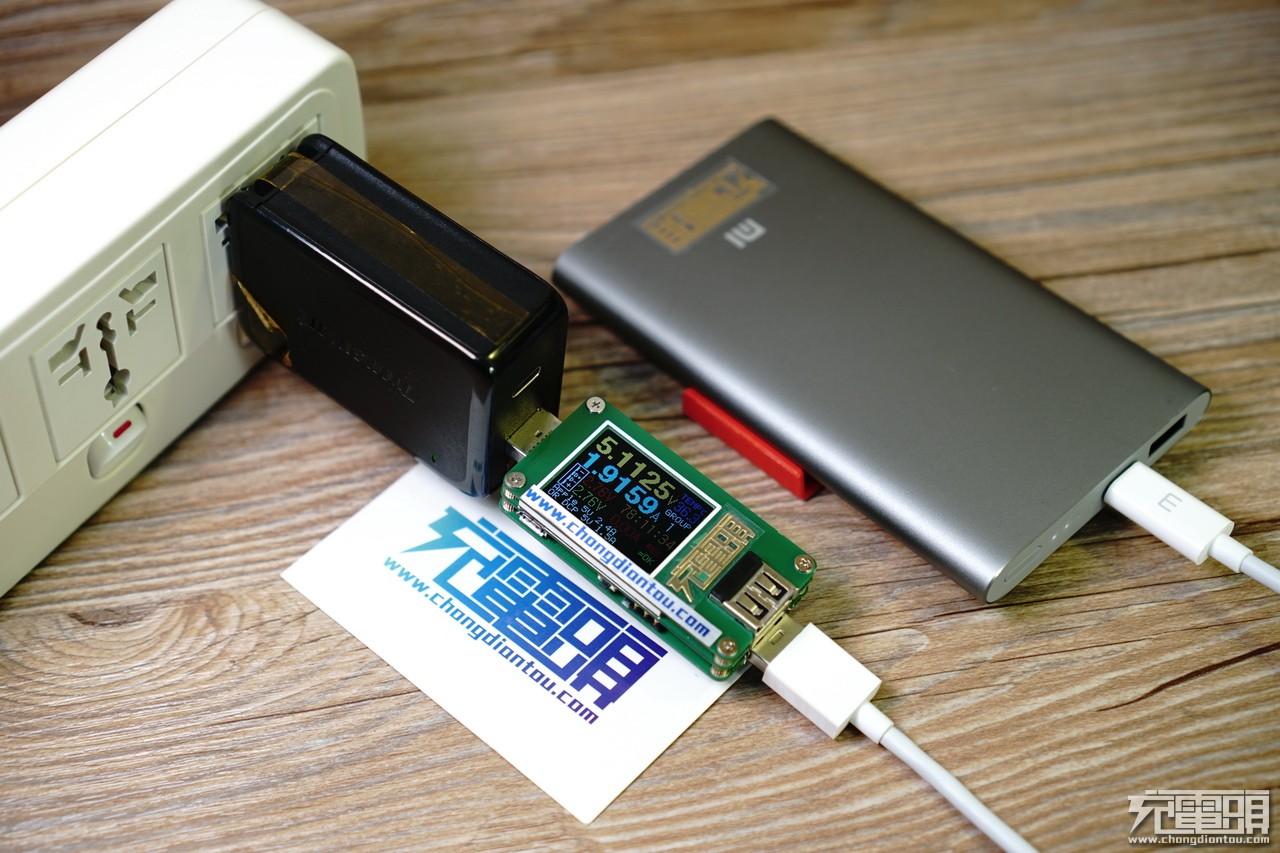

接收器换成米万高配版,测得数据为5.1125V @1.9159A。

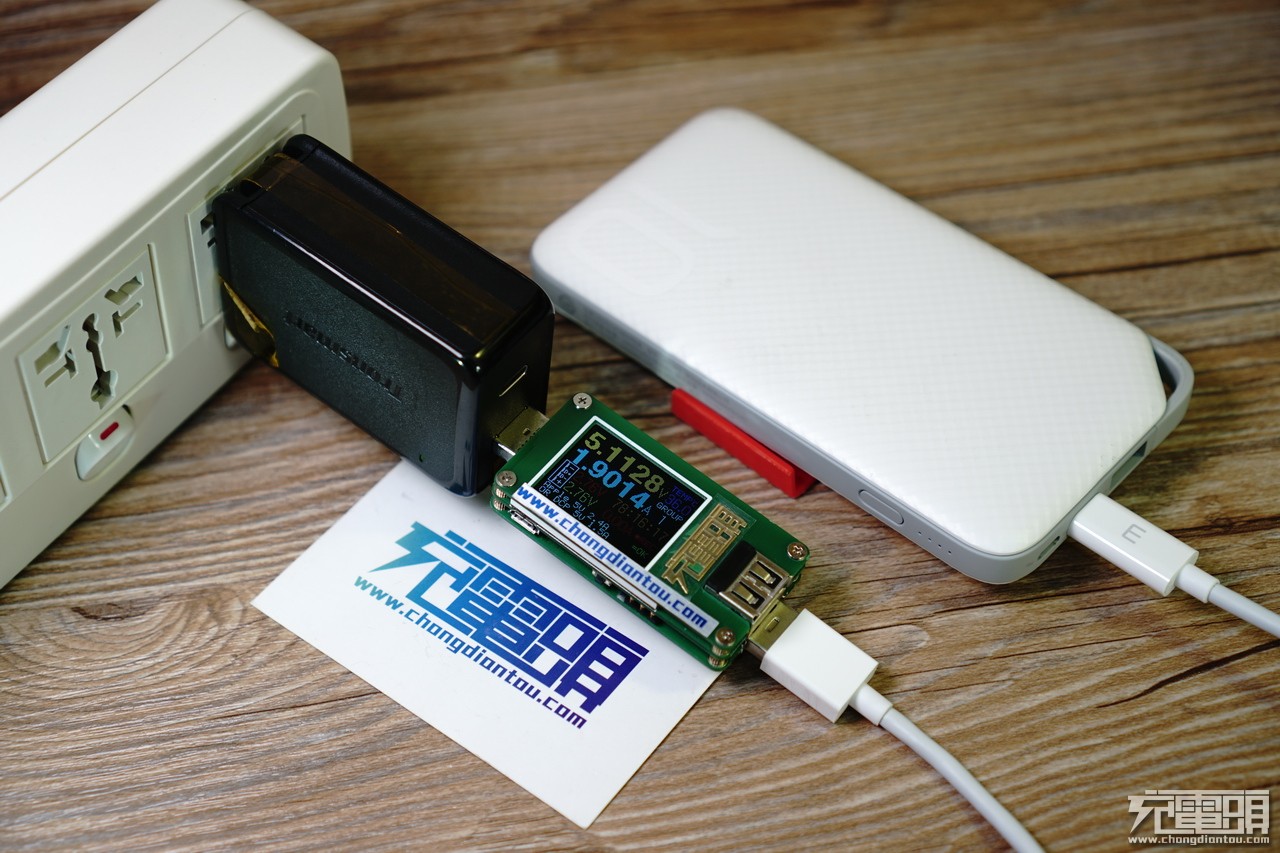

最新版的华为荣耀10000mAh(快充版)移动电源,测的电流电压为 5.1128V @1.9014A。

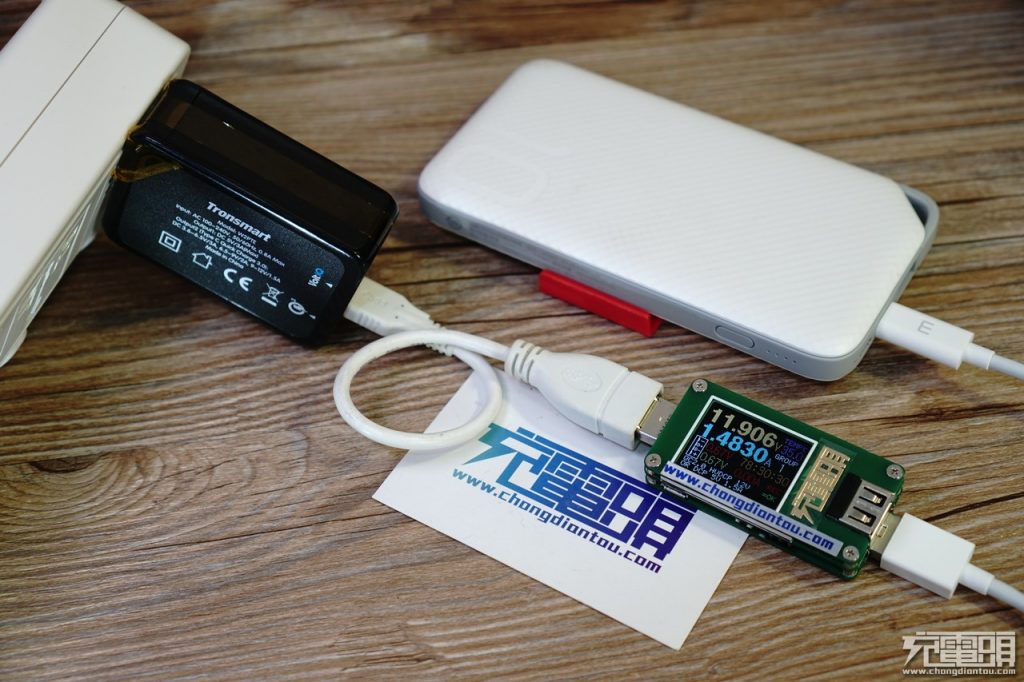

使用Tronsmart充电器的QC3.0输出口,分别测试快充模式下魅族PRO6原装数据线的导电能力。测米万高配版:11.902V @1.6526A。

测荣耀10000mAh高配版:11.906V@1.4830A。

用JDB双口QC3.0电源做压降测试,这个电源输出单口可以达48W,没有线补,是测试降压很好的选择。利用EBD-USB plus和十五少神童增强器,EBD-USB做负载的好处是可以固定一个电流,比起手拧的快捷精准,另外还可以直接读数。接下来,分别进行 1A2A3A3.5A 四种电流在不同电压下的测试。

5V1A普充模式下测得电压为: 4.922V。

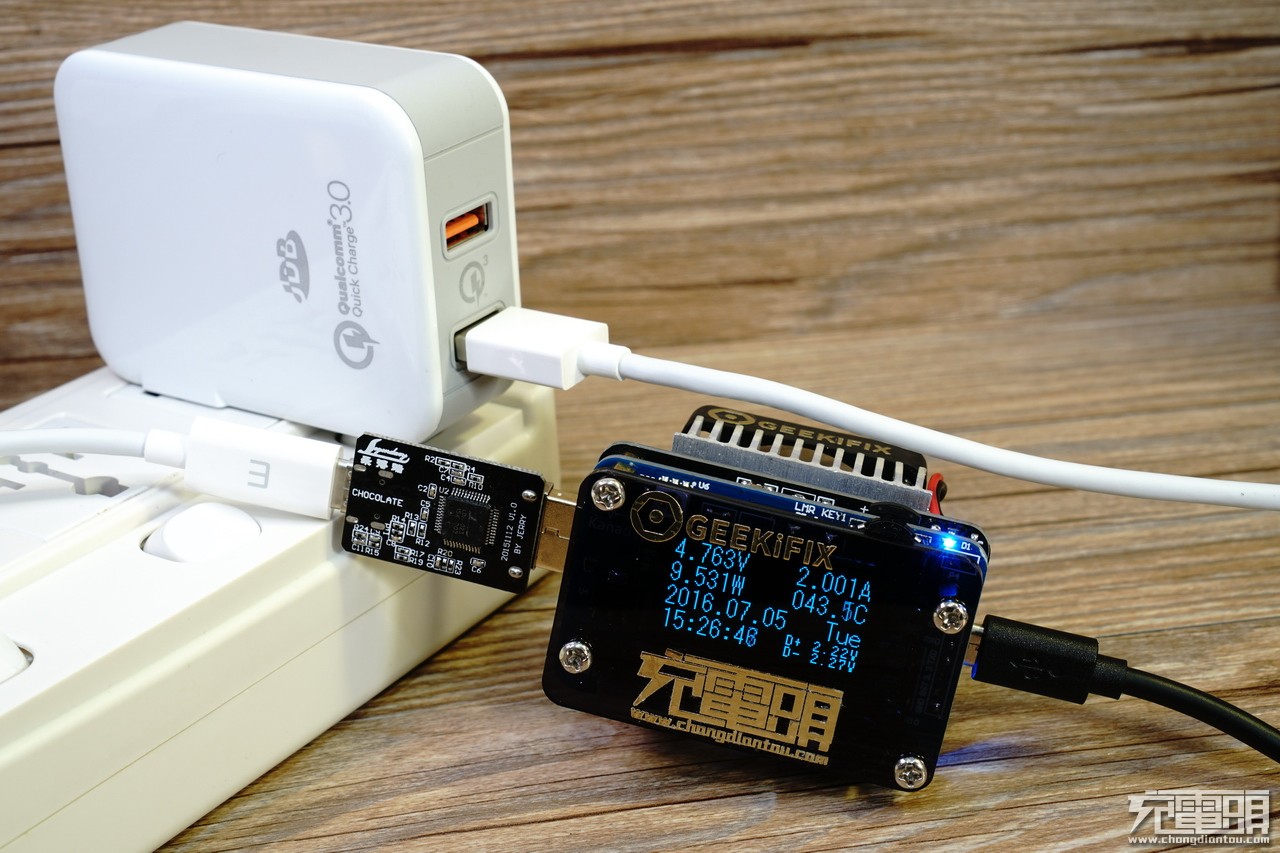

5V2A普充模式下测的电压:4.763V。

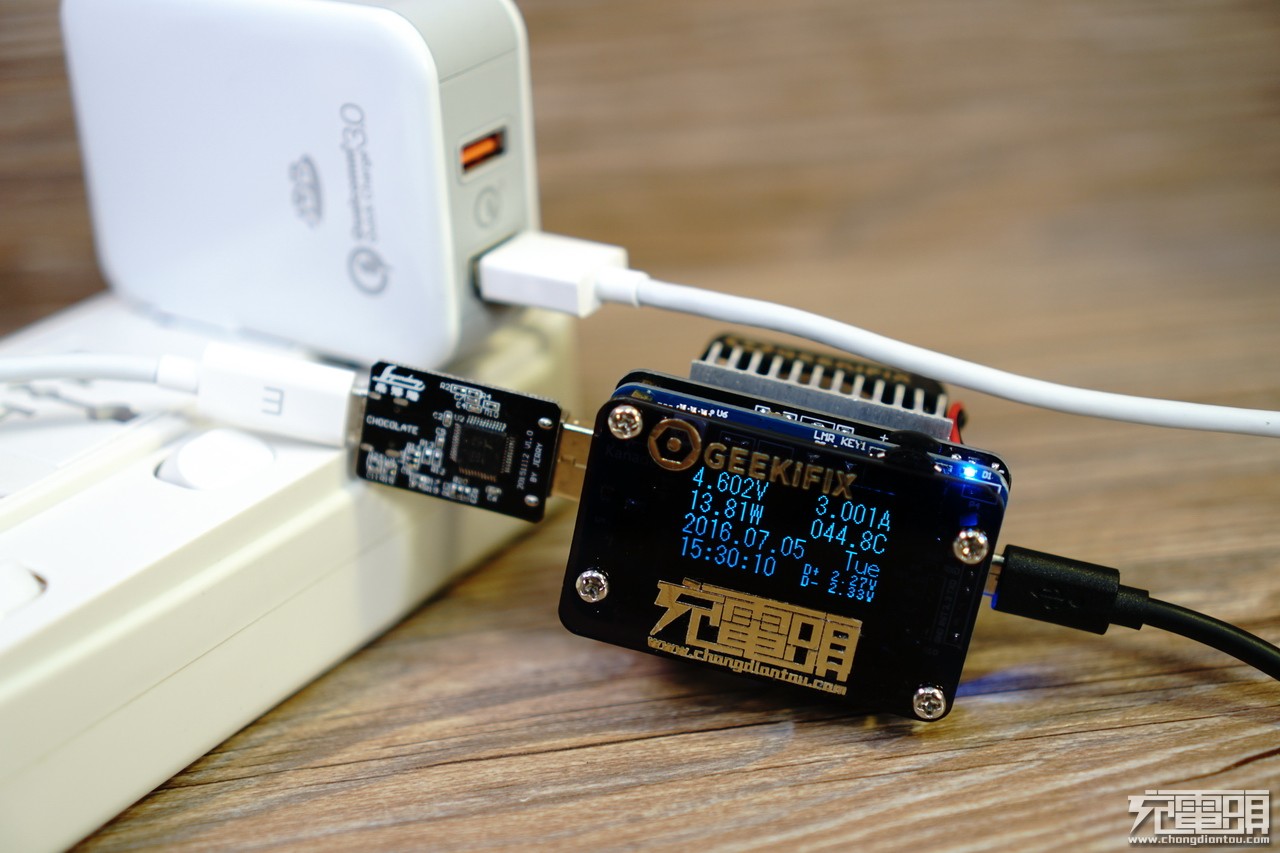

5V3A普充模式下测的电压4.602V。

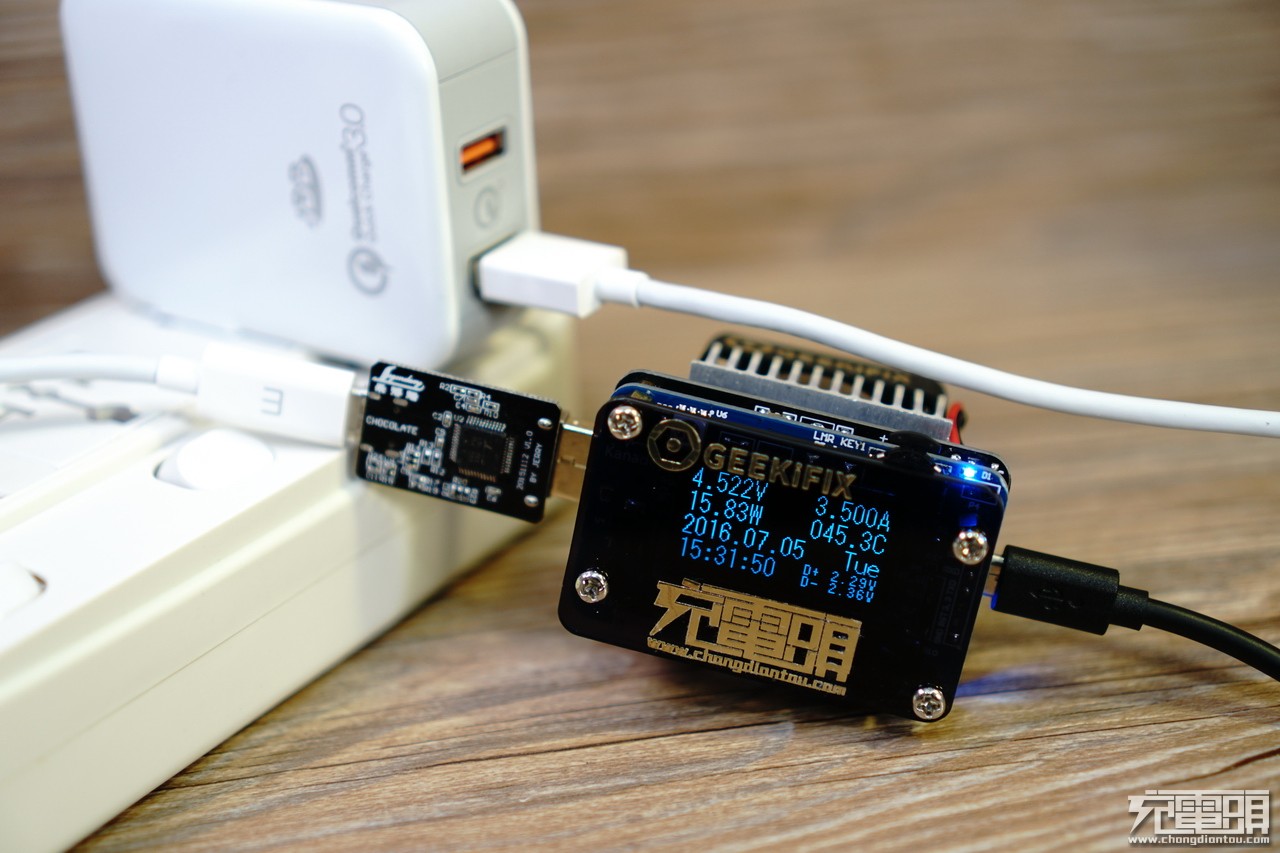

5V3.5A模式下测的电压4.522V。

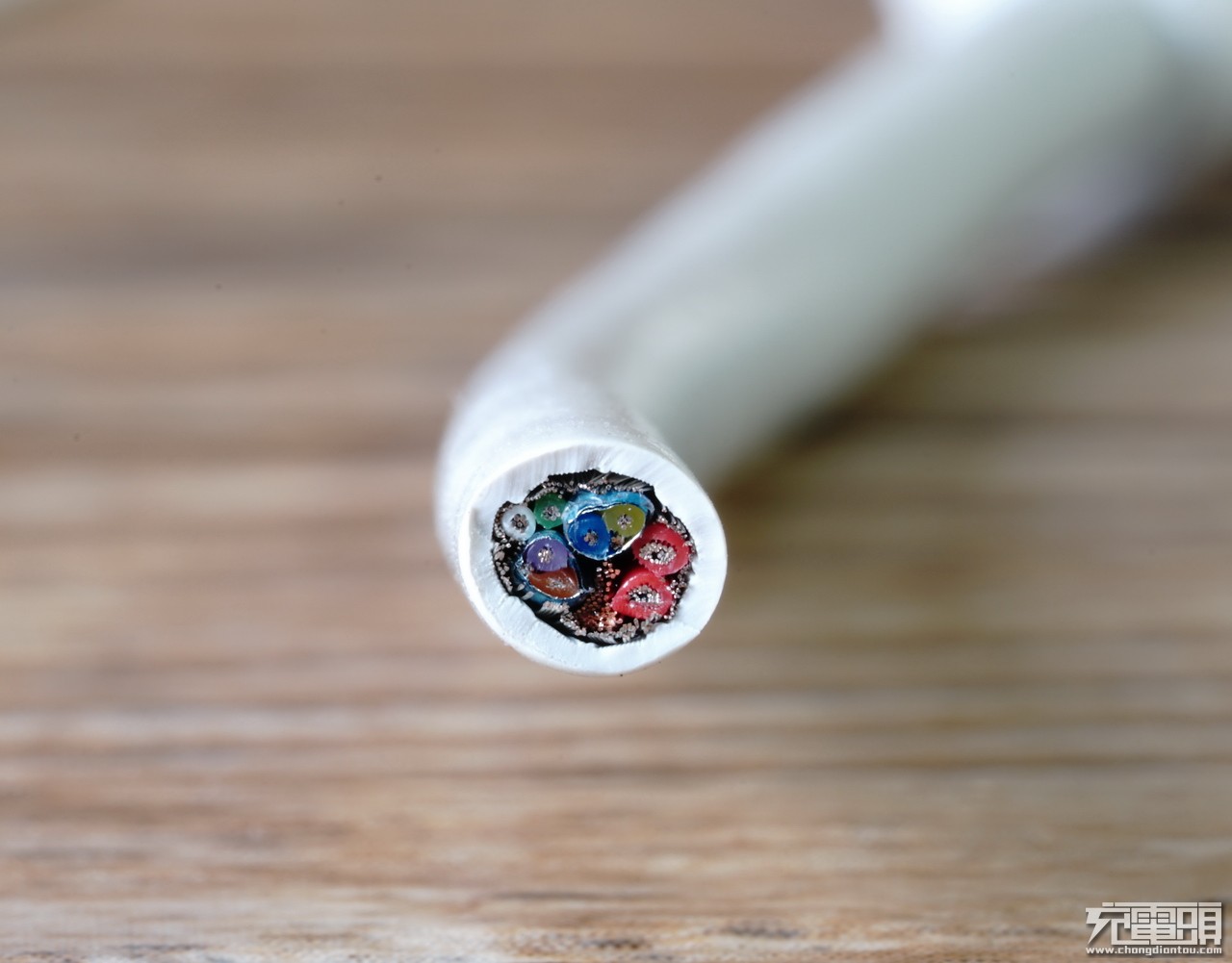

开始拆解部分:魅族PRO6原装线拆解,从横截面可以看到:两跟红线,一跟绿线,一跟白线,还有两股屏蔽的线里面各自有三股线,另外还有多股铜线,金属编织网,铝箔屏蔽层。

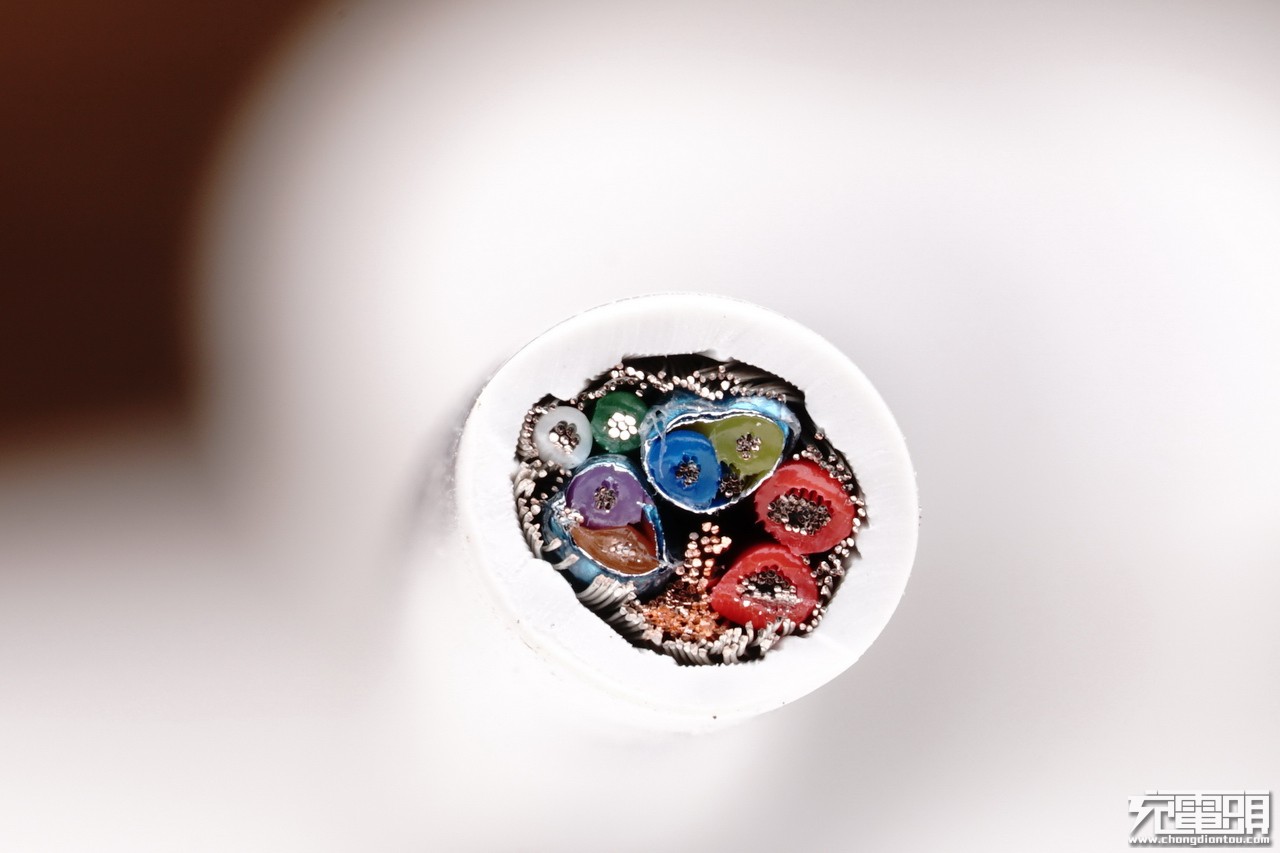

放一个魅族线横截面大图。

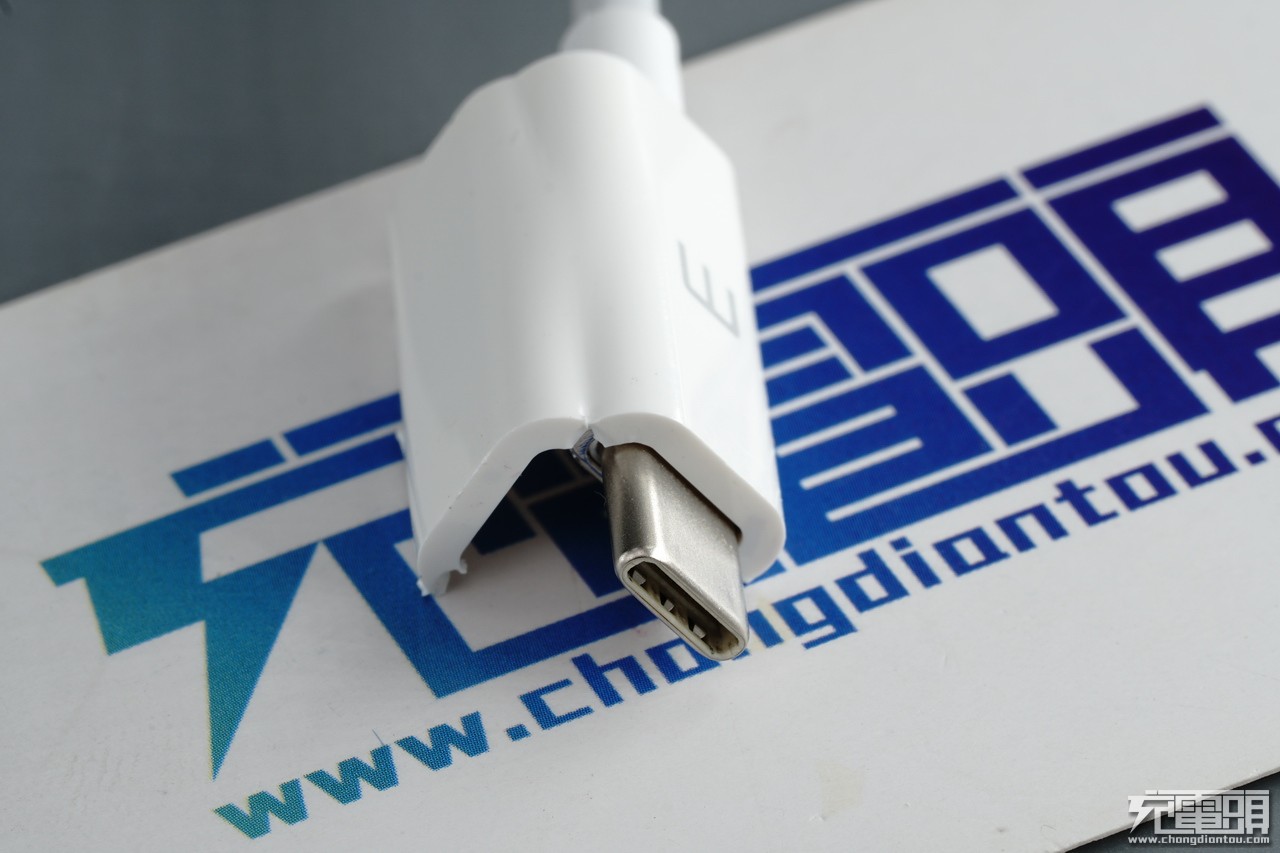

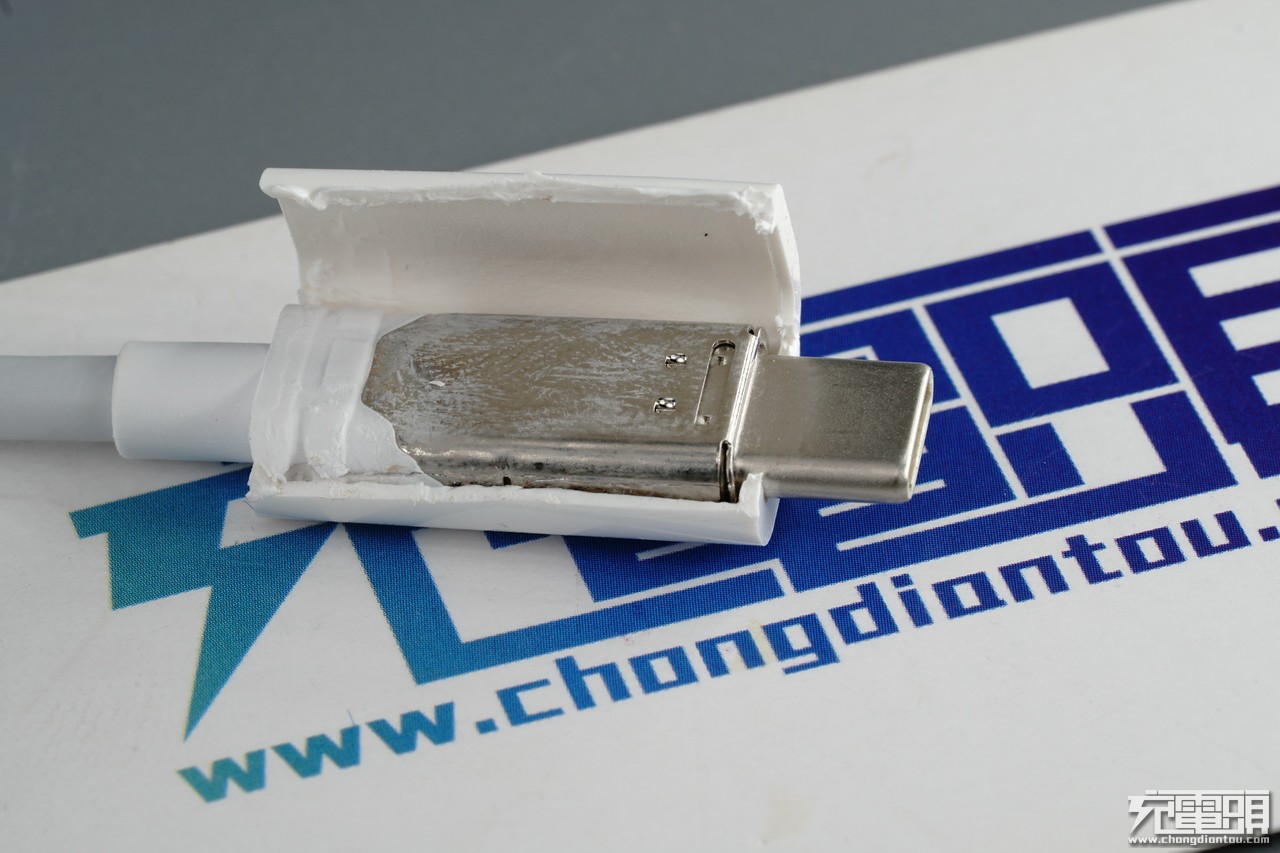

Type-C端口,有一个硬壳保护,剪开以后看到不锈钢金属外壳,端口手柄位置显得有点长,估计里面是板子。

剪开包裹的外壳。

防折套管也破开。

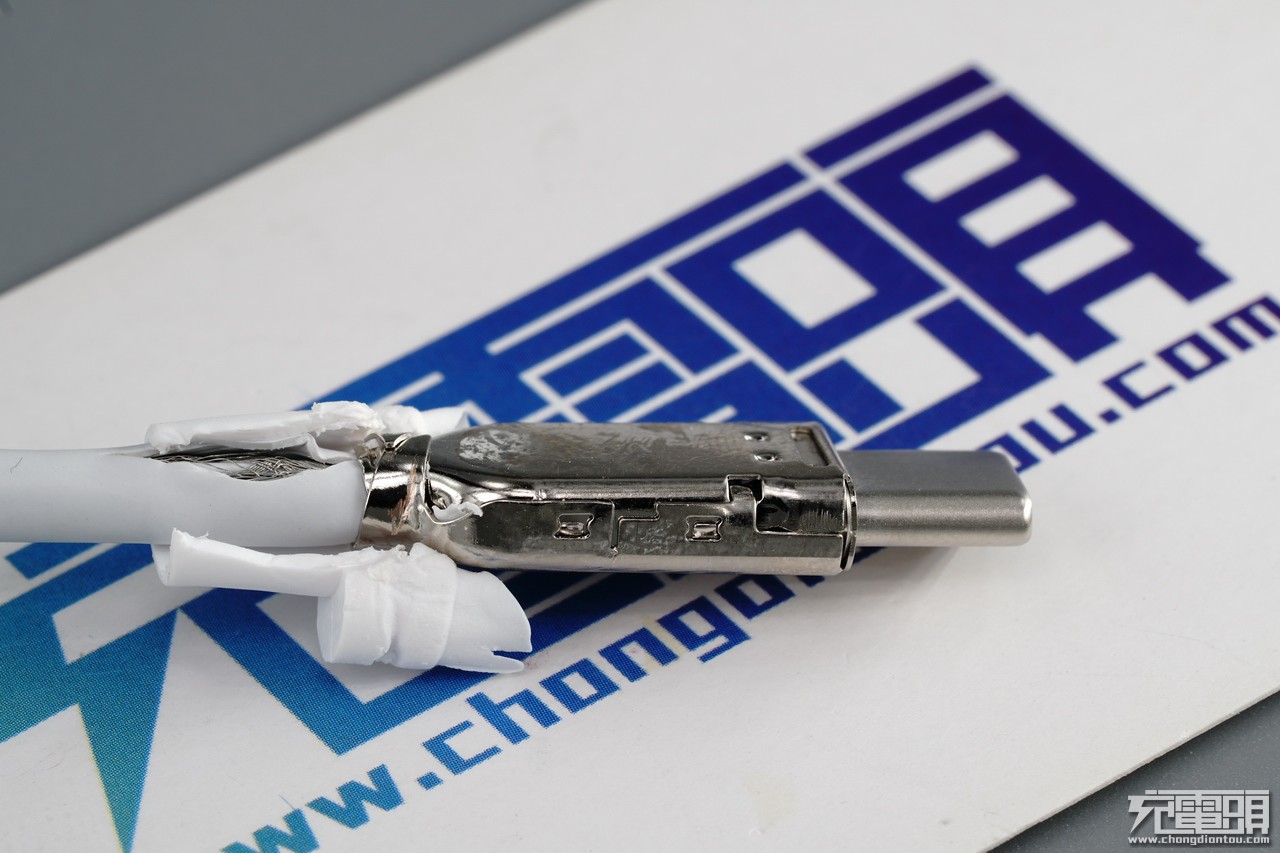

金属壳侧面,采用卡扣设计。

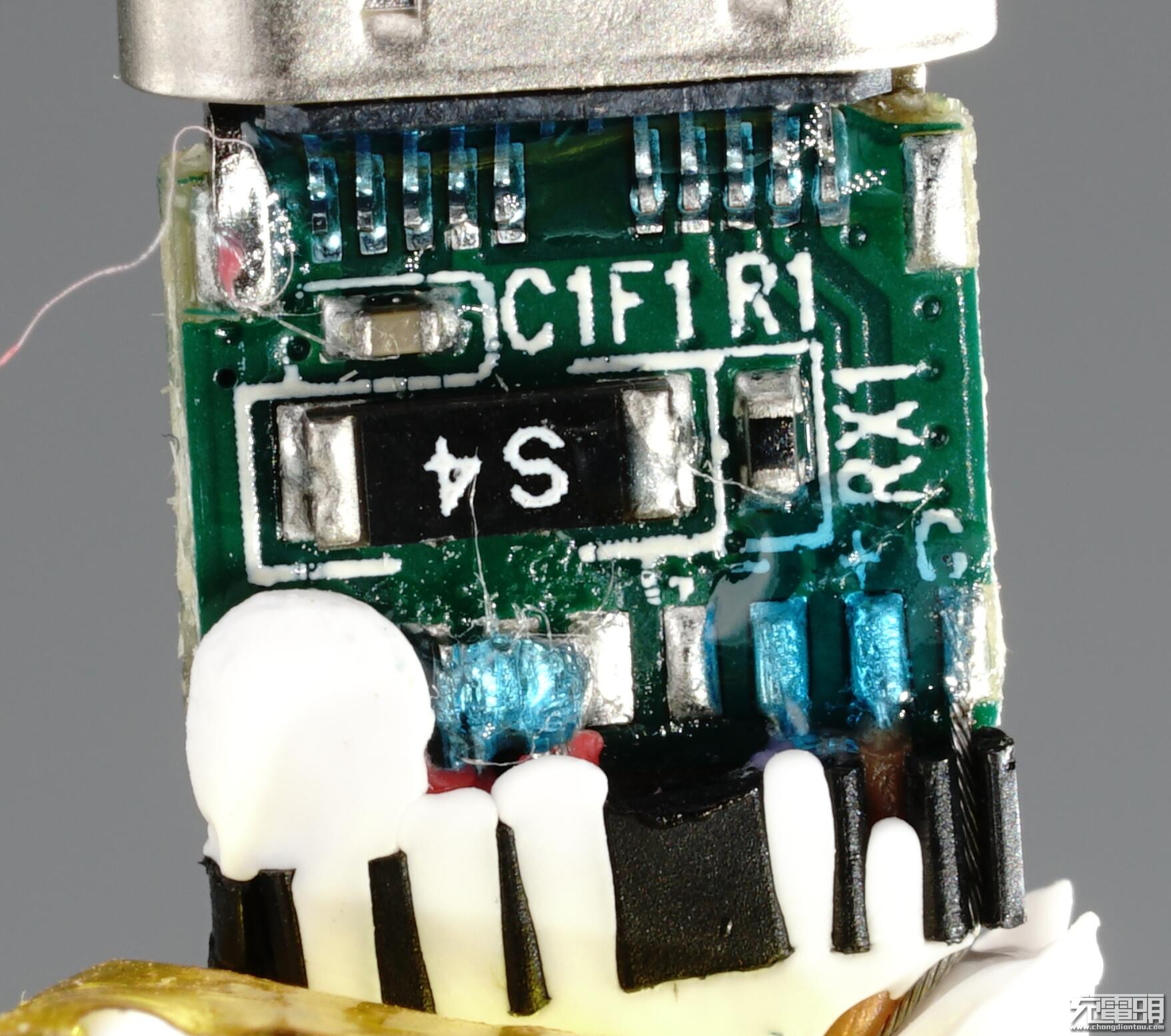

撬开过金属壳,里面一个板子一个电阻,一个S4保险管 PTC,套管位置还有导电布。

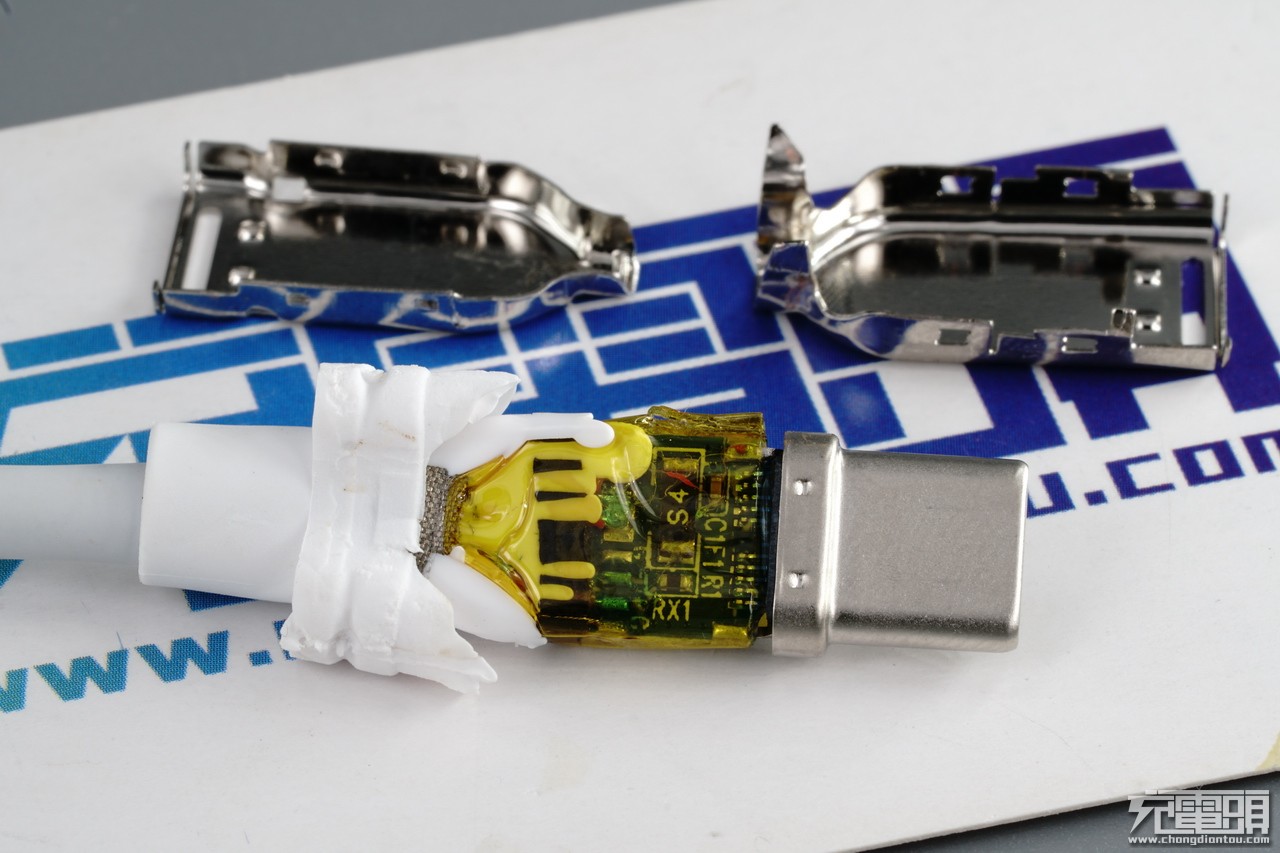

另外一面,打了部分胶,外面高温胶布裹住。

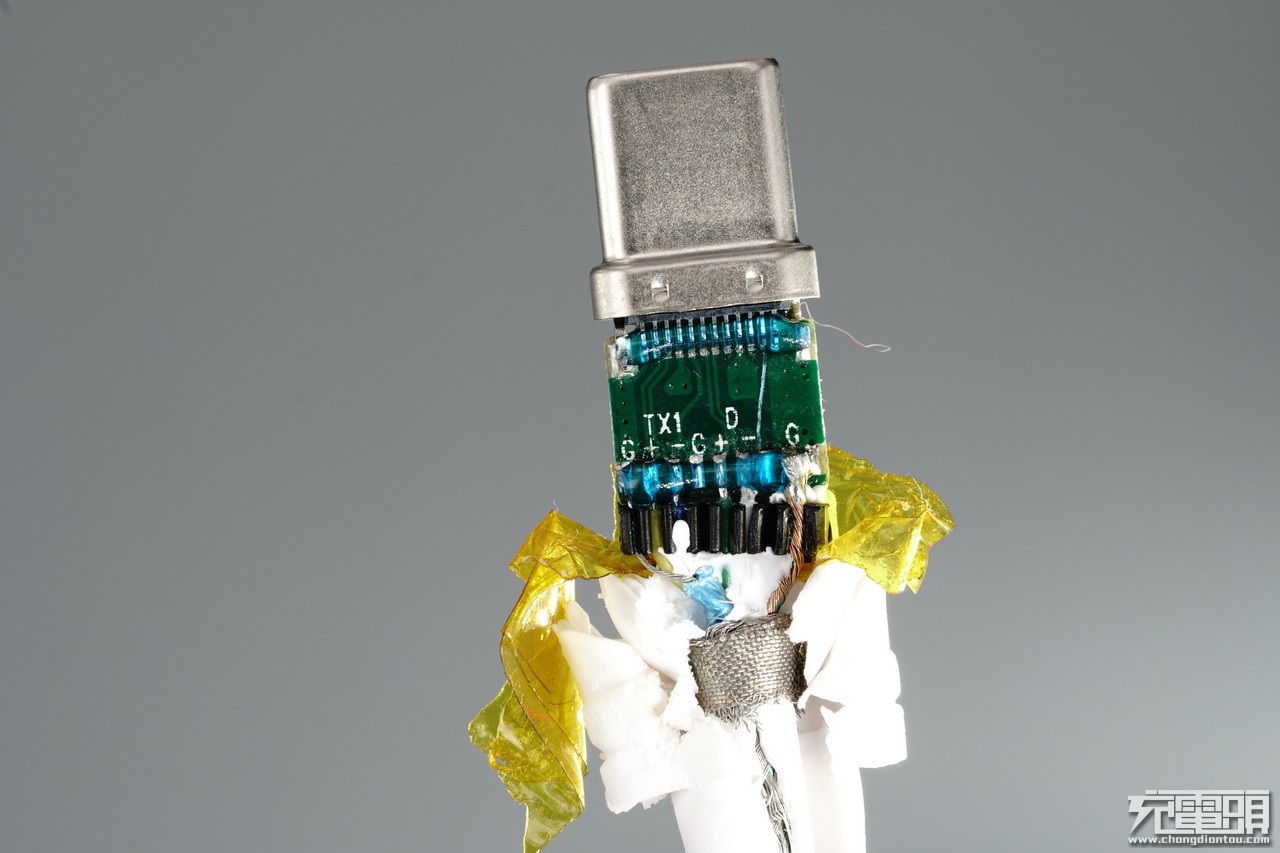

高温胶布移除,可以看到6条线焊接到板子上。

另外一面,刚才看到的PTC 保险管,这一面也焊接了6根线,看起来比micro复杂很多,从多股的线材上推测支持USB3.1规格。

放大看一下。

侧面。

从上面几个图看出来,这条线type-c是整个套管金属的,有卡扣无法直接拔出,剪断后才能取出来。
不锈钢金属套移除,type-c接口展露出来。

接触点,看到有24个位置,这里用了22根。

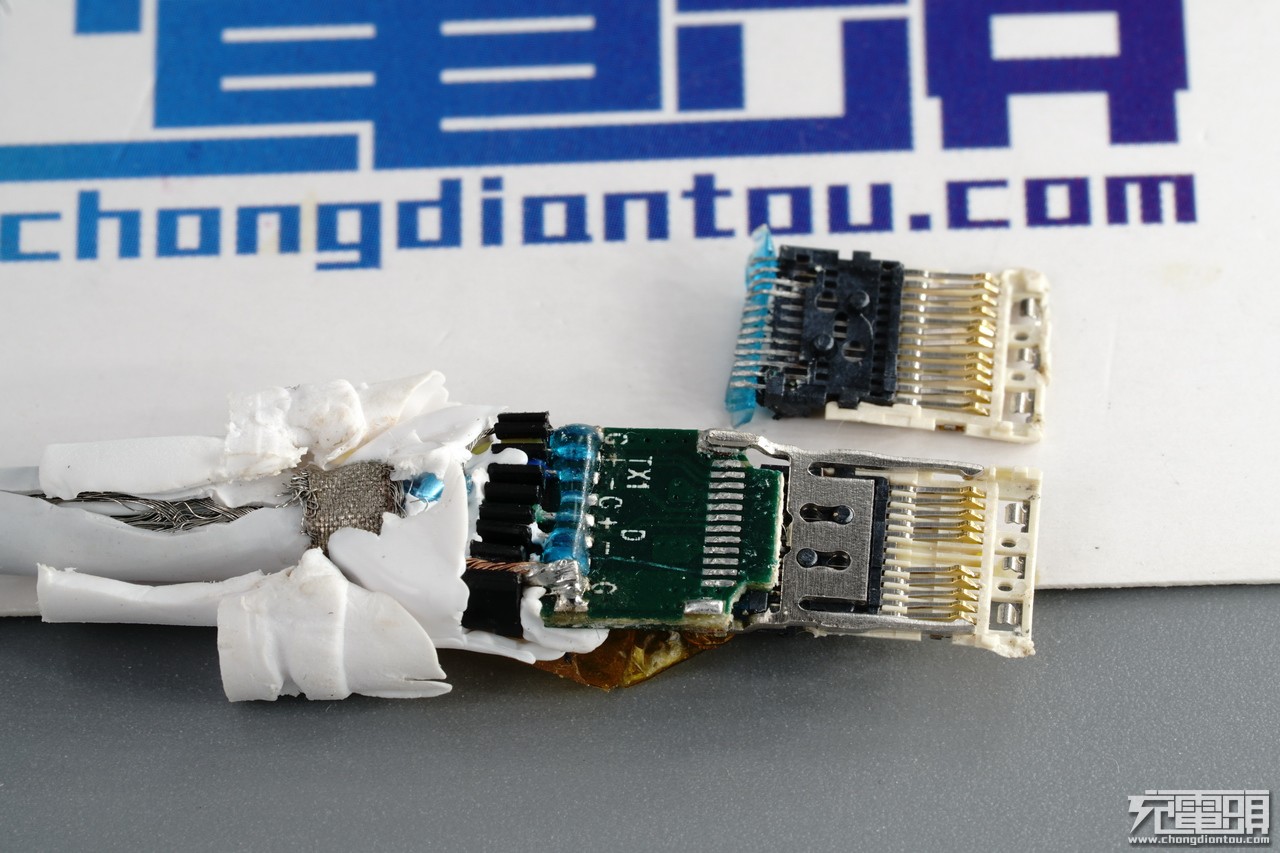

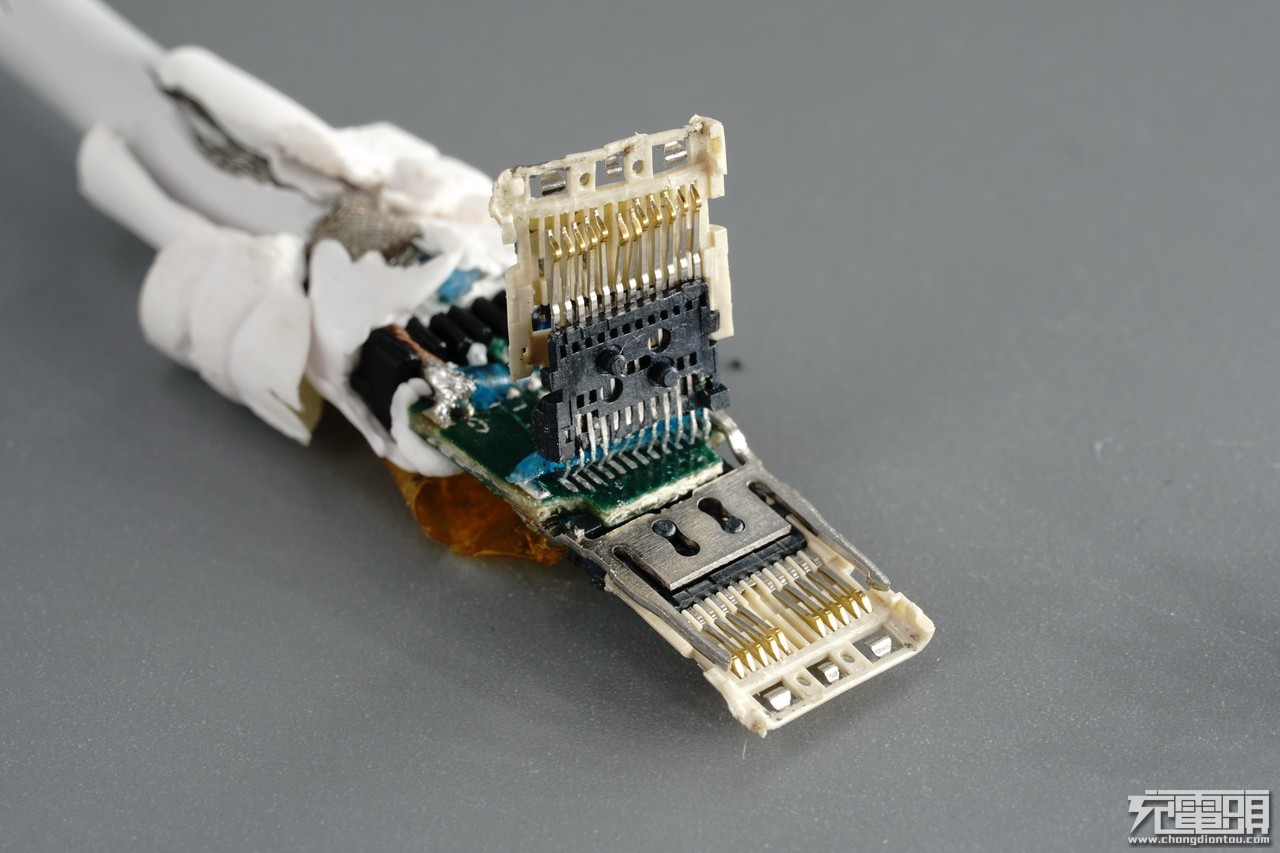

两片接触点是焊接在PCB上面的,暴力拉断。

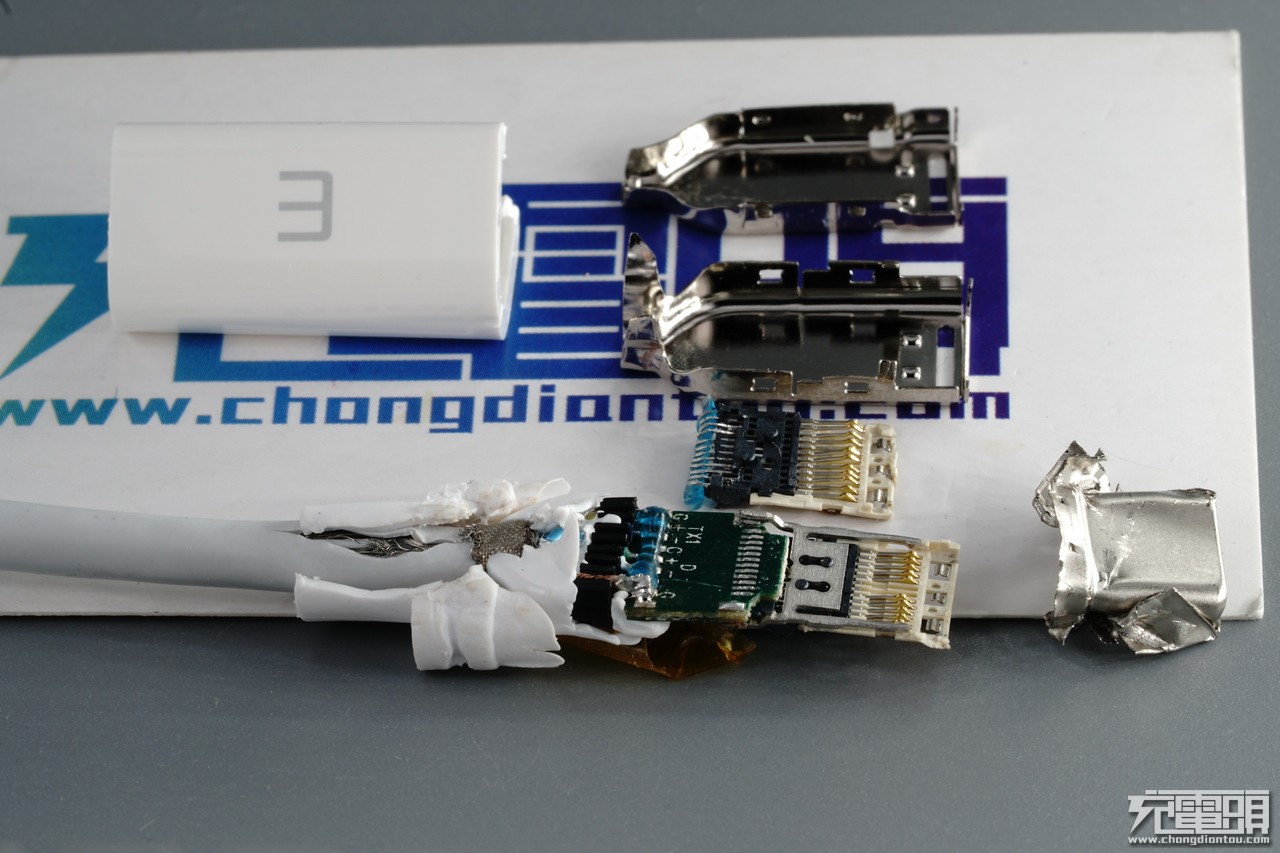

Type-c 这头全部拆除的零配件。

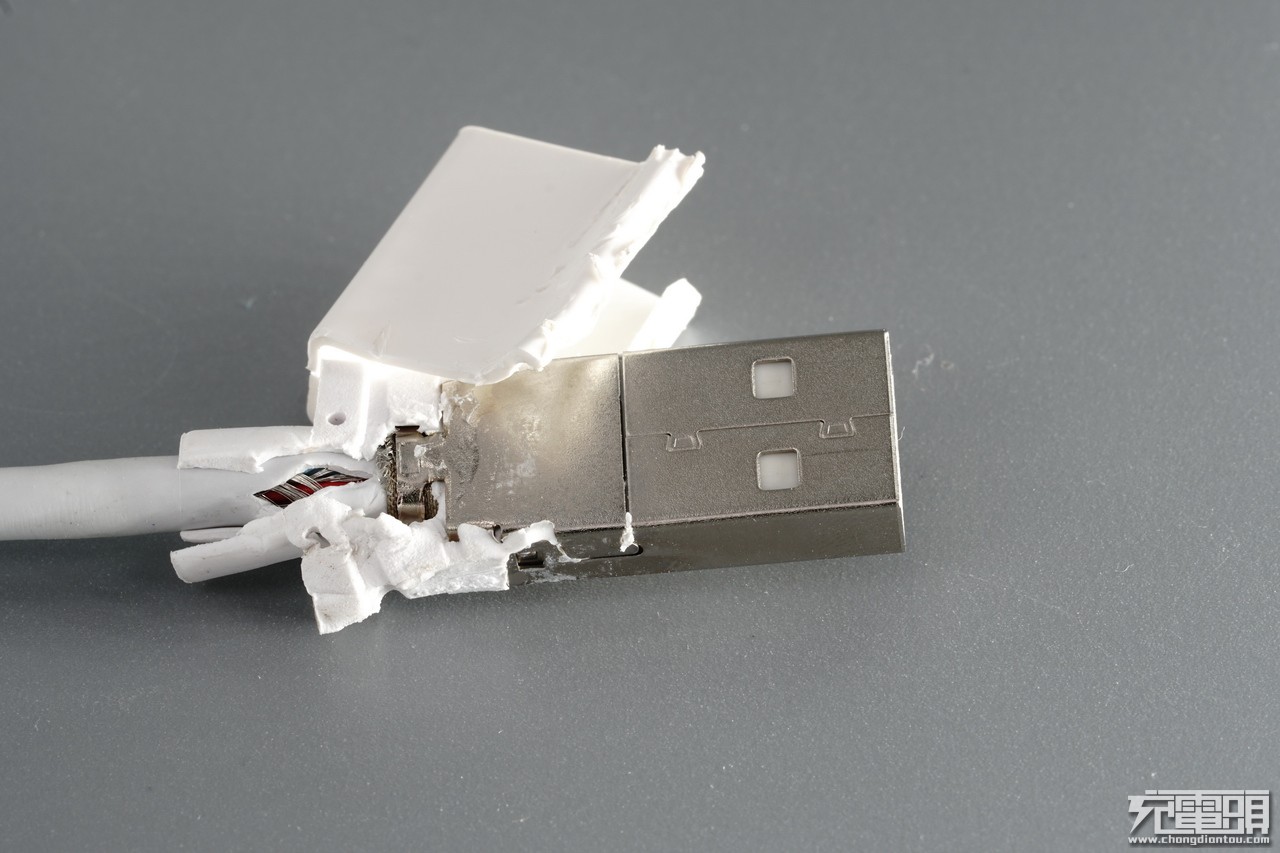

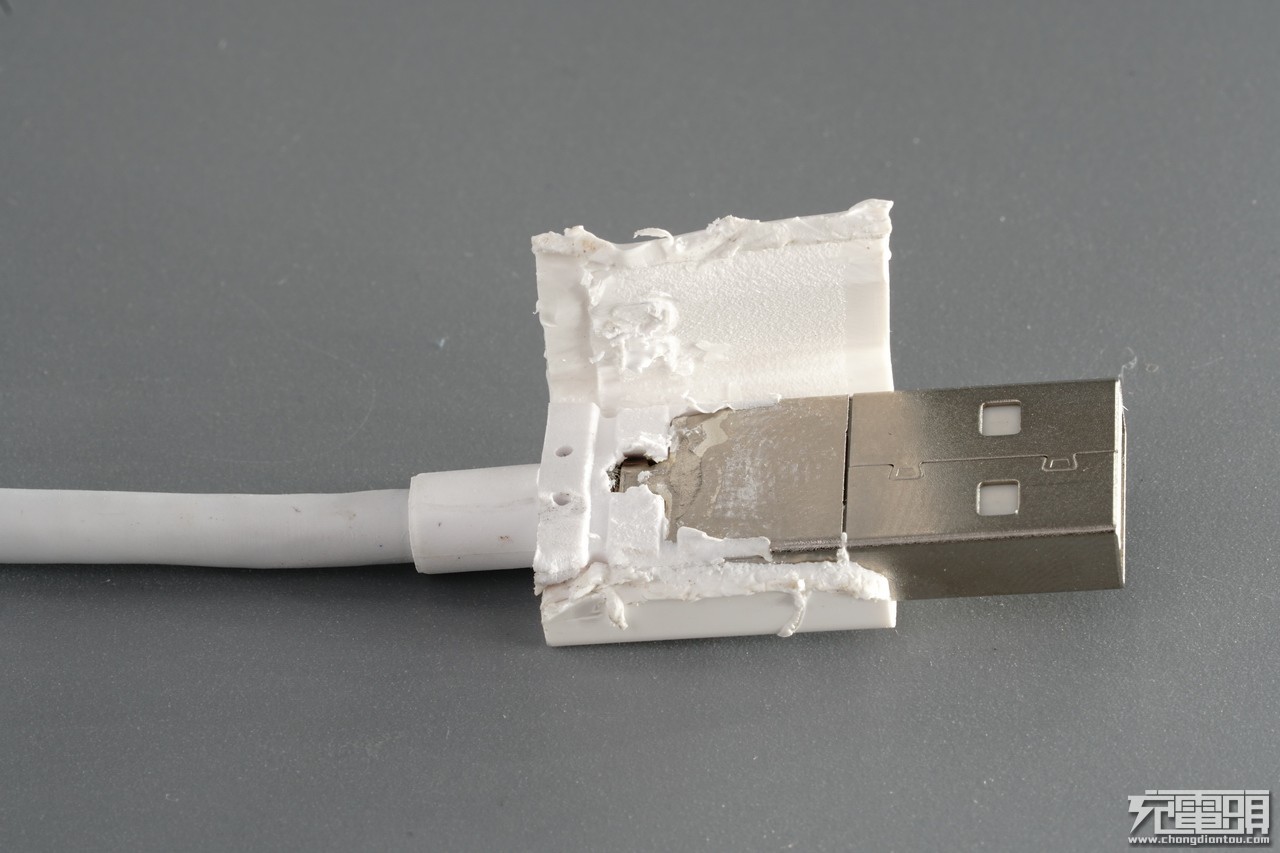

USB-A这端,也要拆开,硬壳打开后里面是填充软胶。

剪开一点套管,这里也看到导电布接触外壳。

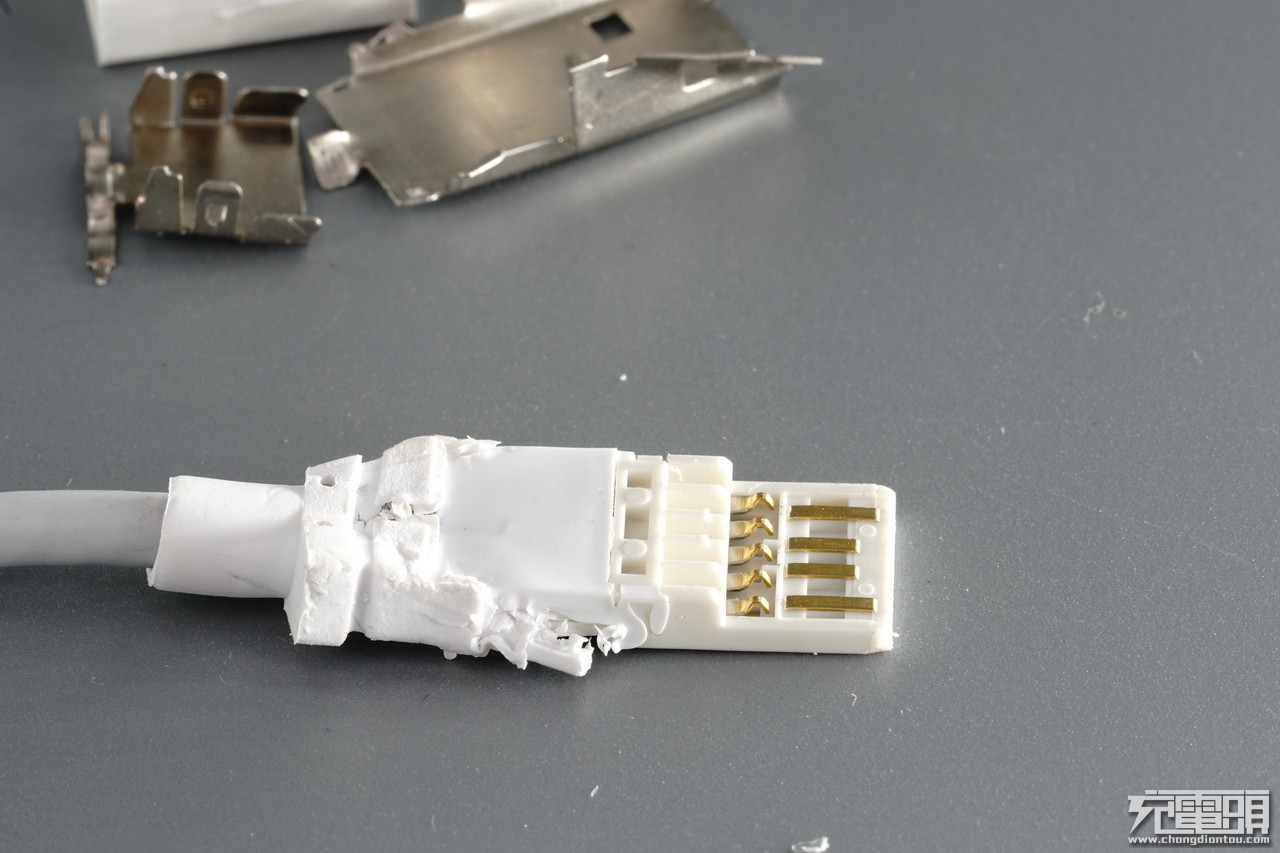

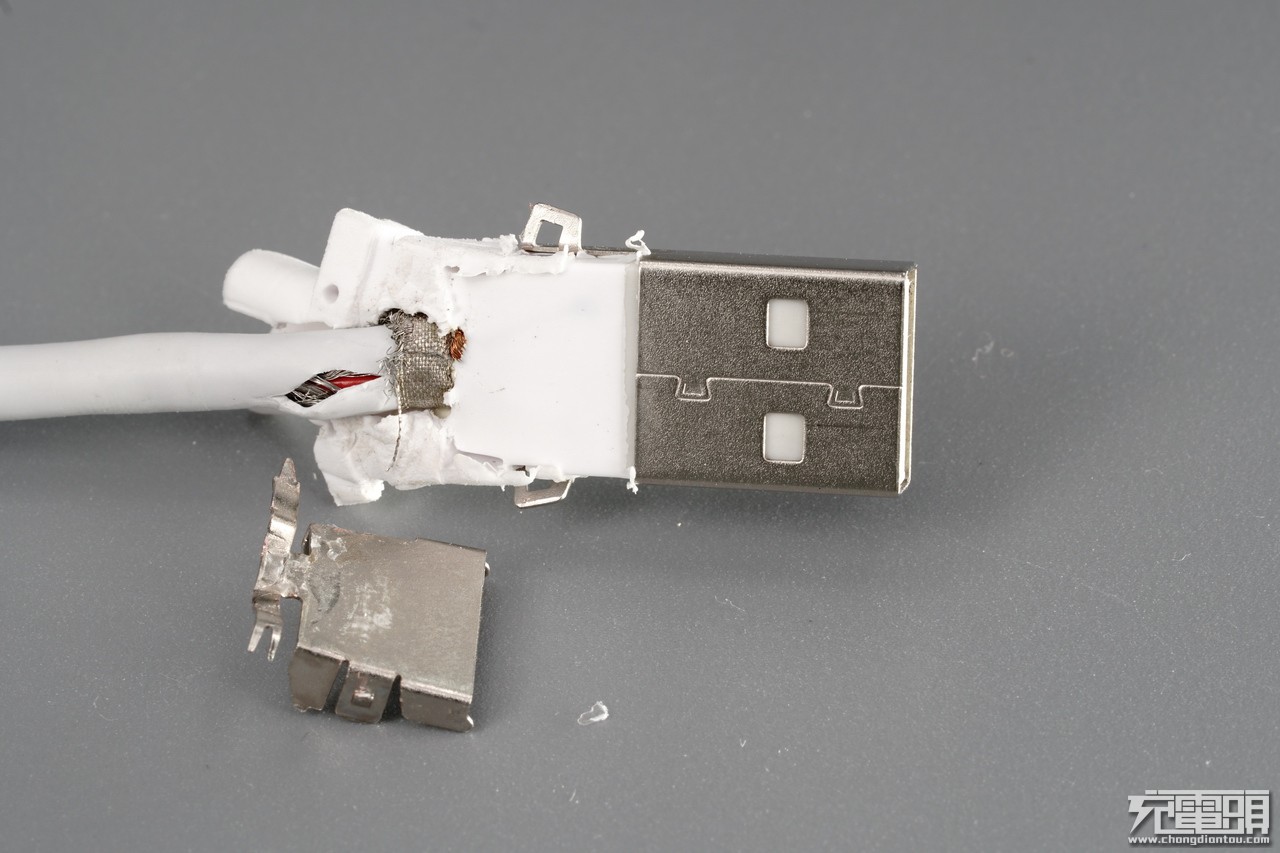

USB-A的下半部跟上半部两个组成部分移除后也是白色填充软胶。

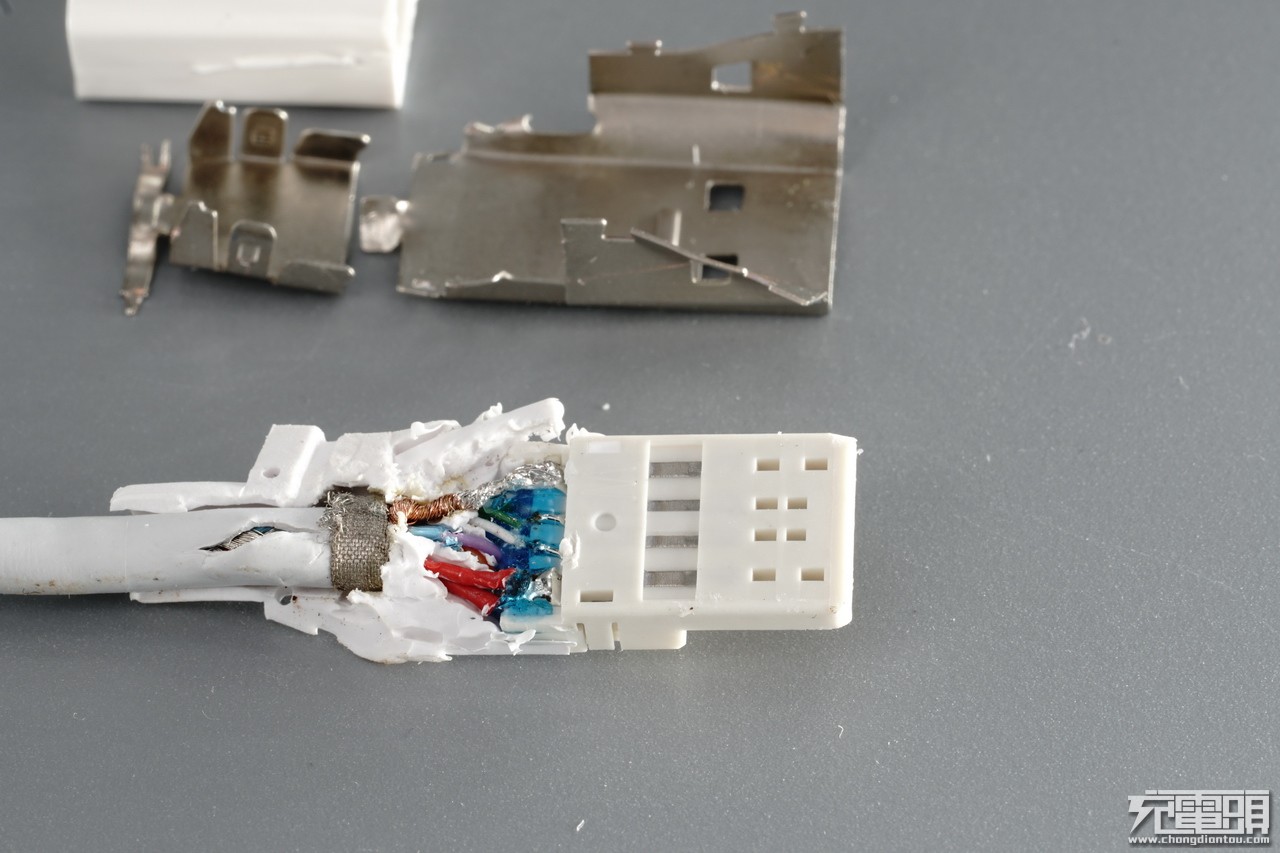

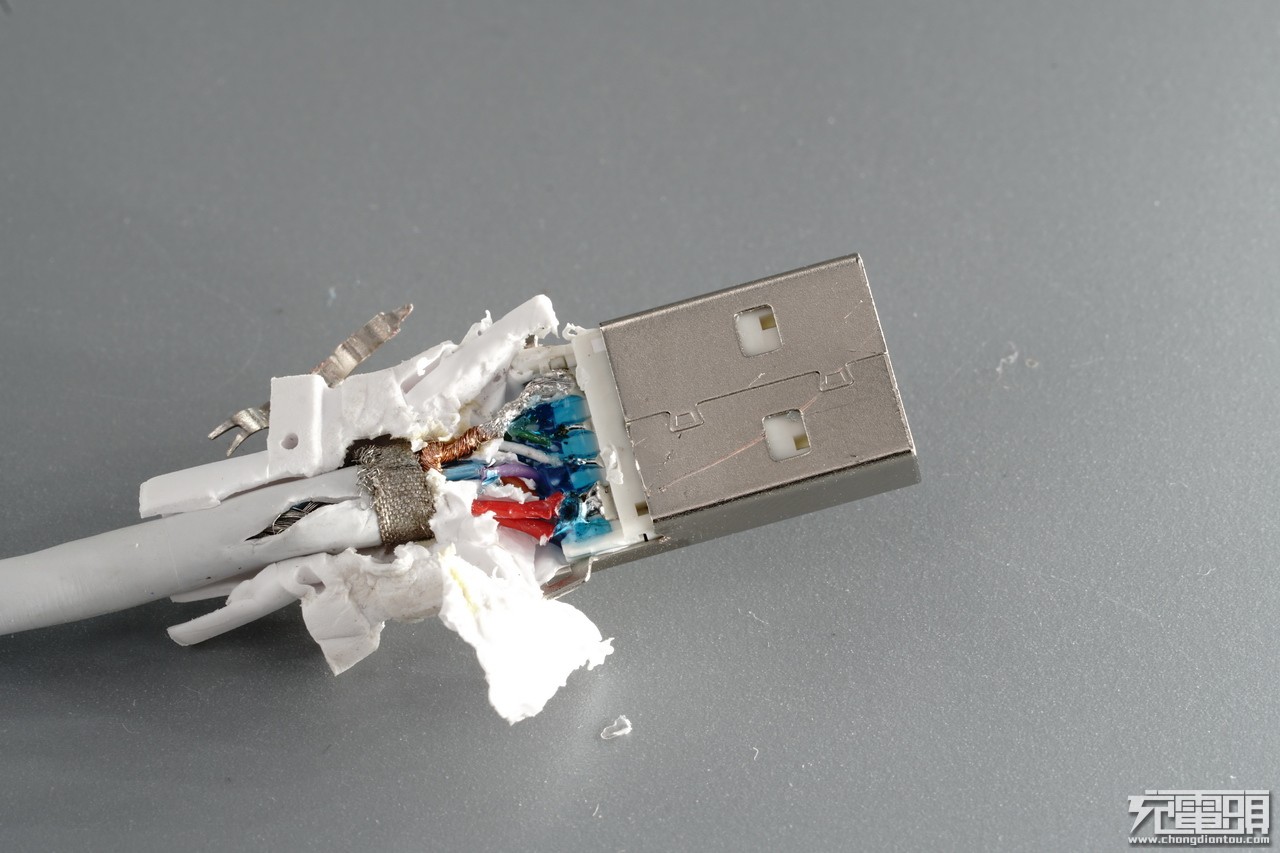

软胶移除有点费劲,看到了这头的焊接线,似乎分开两层焊接的。

金属部分全部移除。

另外一面,也是软胶填充。

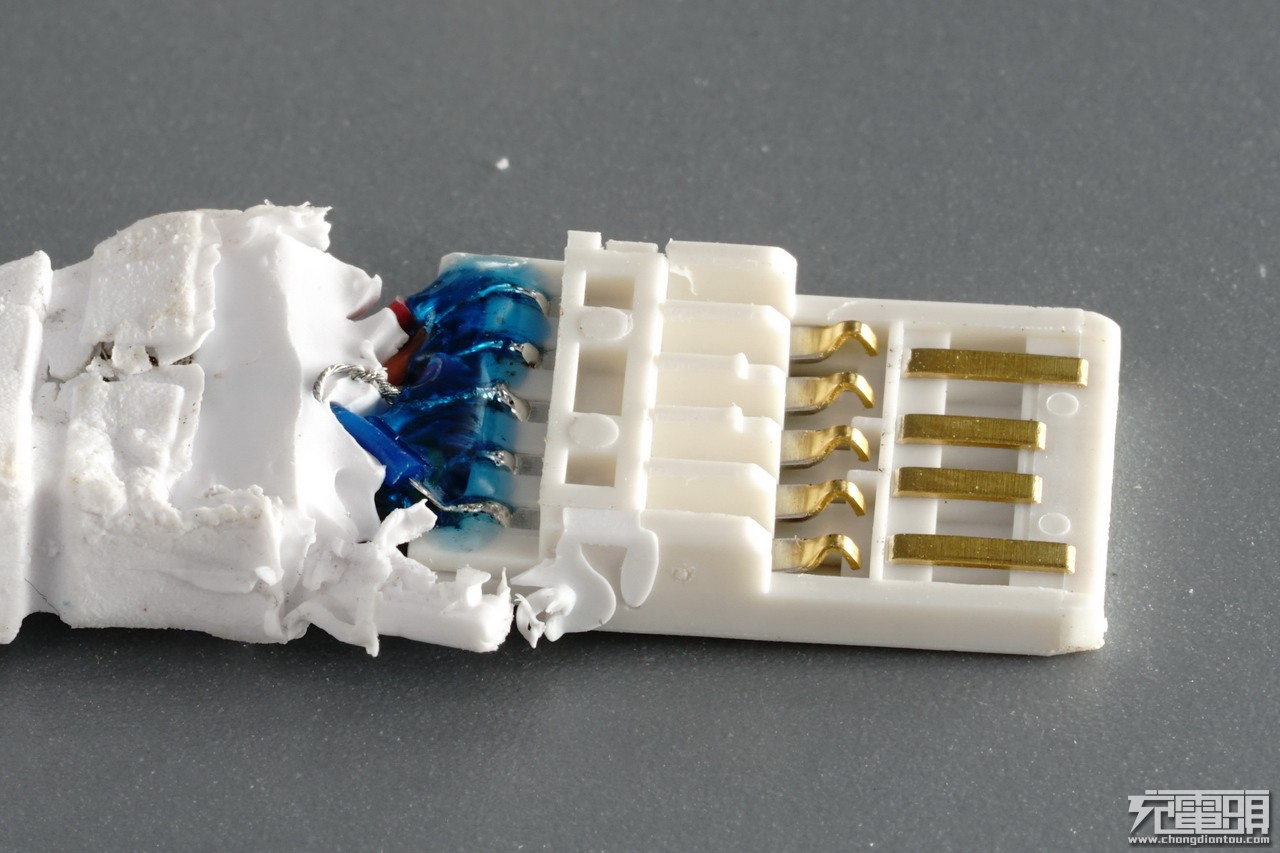

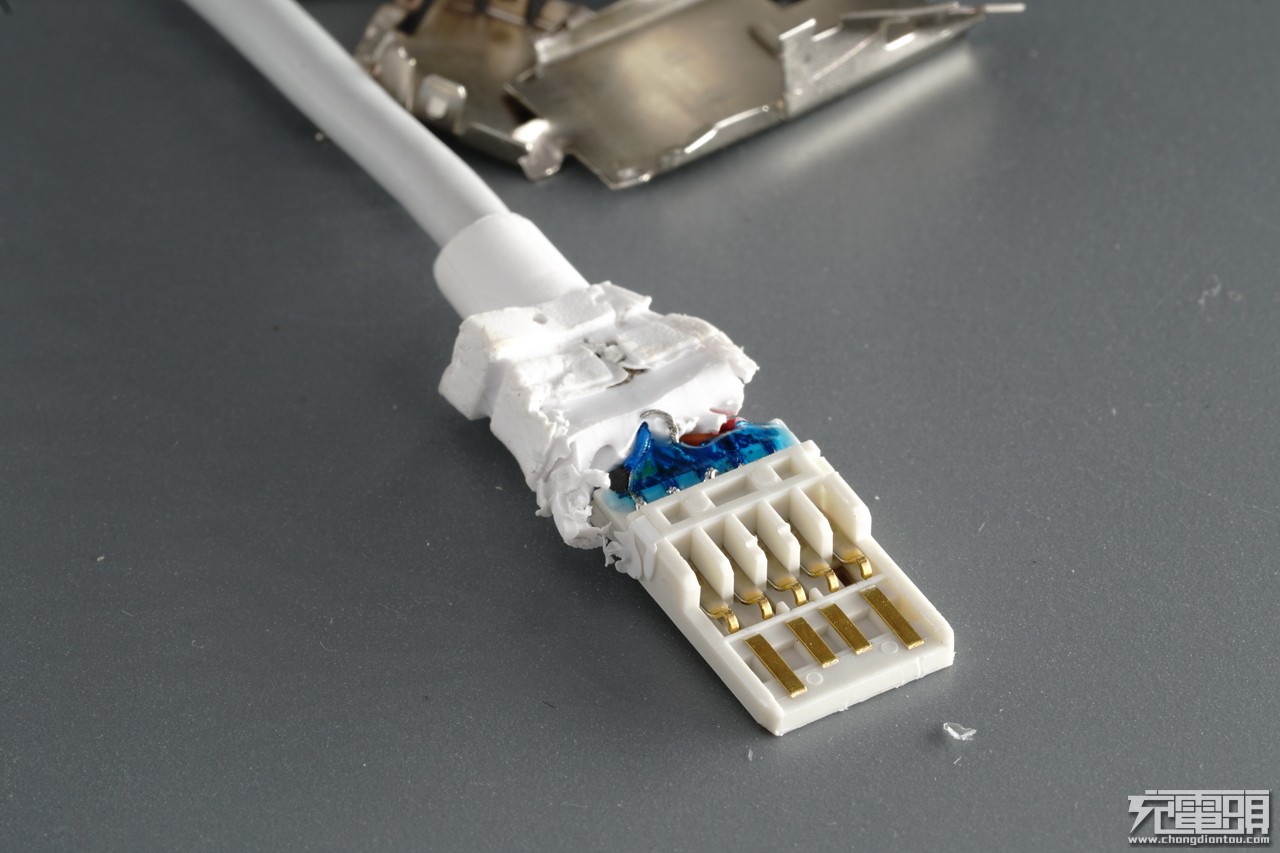

移除软胶,看到了焊线是板子两面焊接的,只有才能焊接下十几条线,接触点是前后两排的, USB3.1标准。

换个角度看一下,厚实的铜片。

接触铜片细节。

USB-A全部拆除部件。

线材组成。

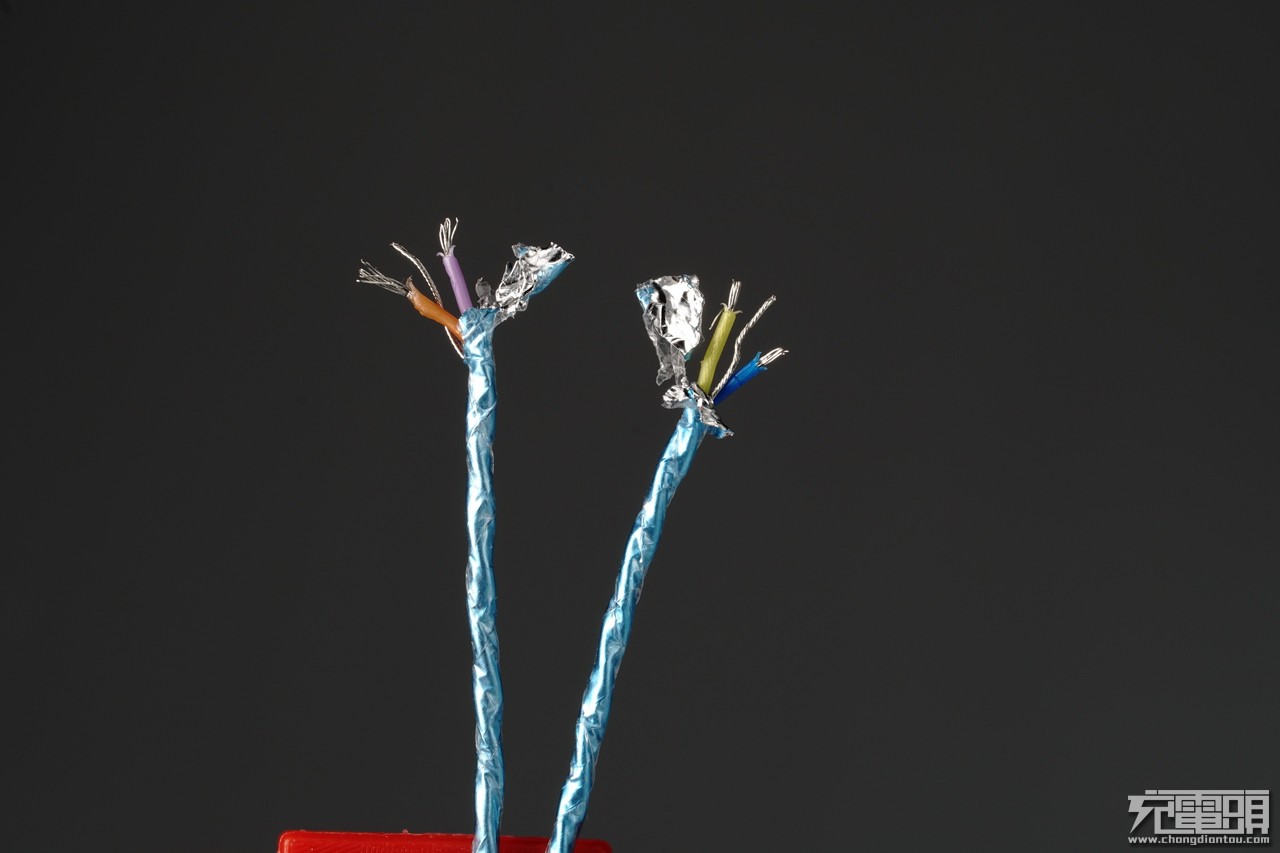

仔细看两根蓝色原来也是屏蔽线,里面还有三根线。

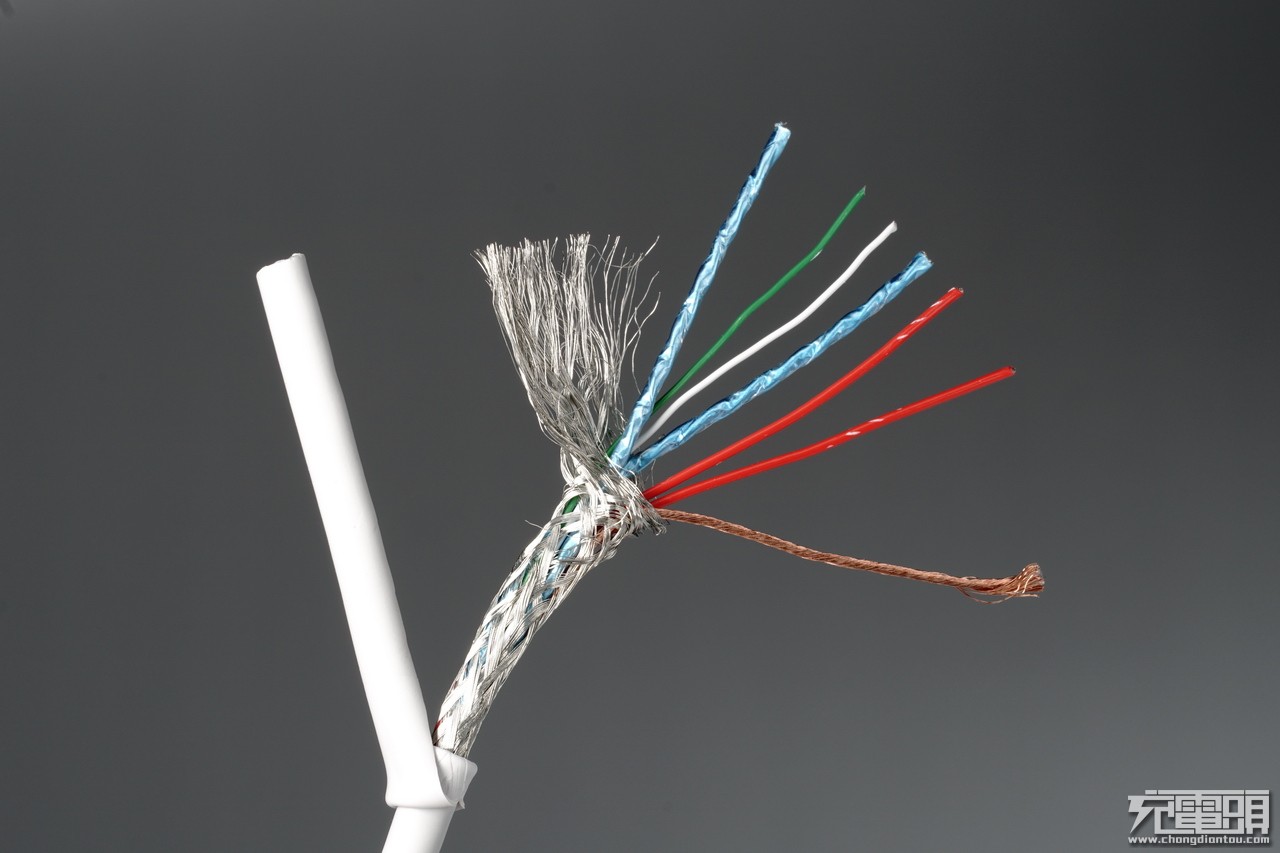

孔雀开屏。

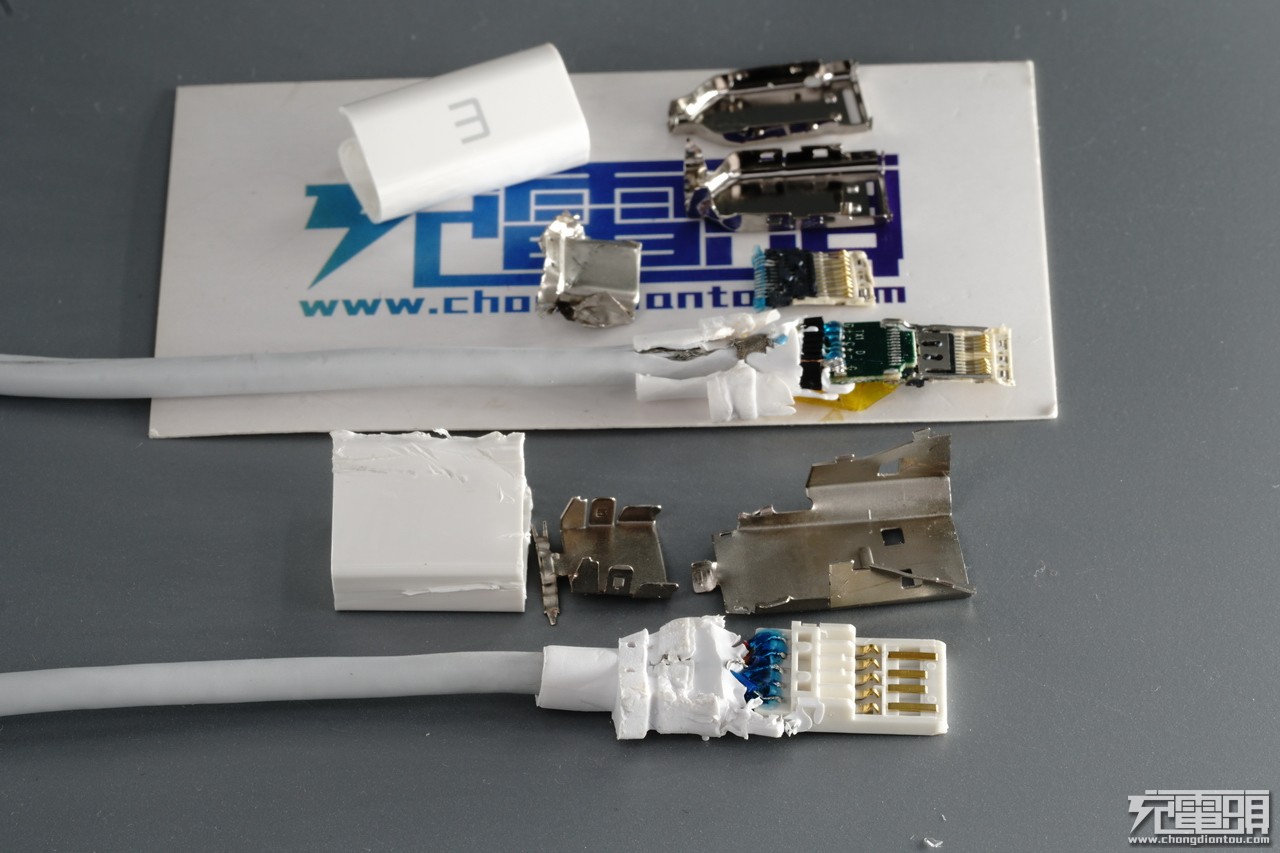

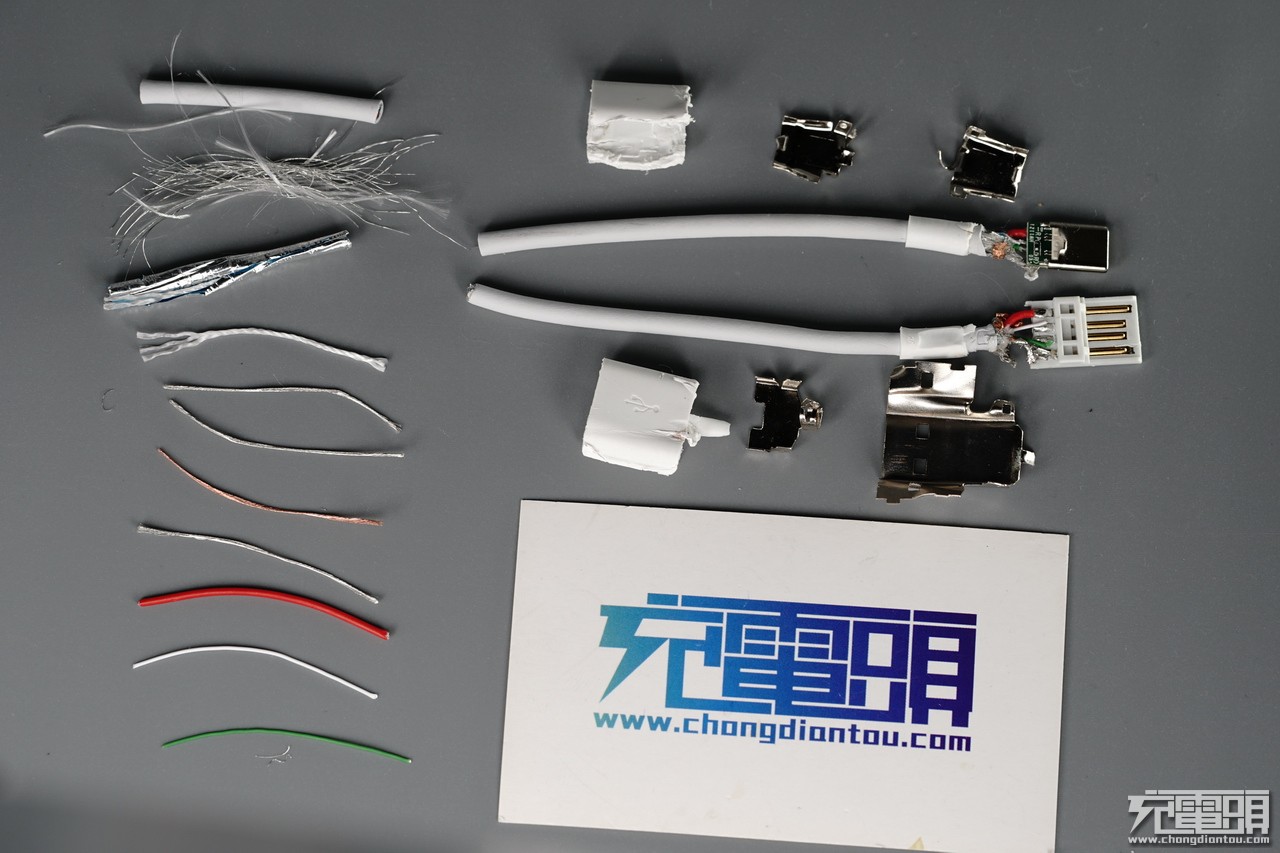

魅族type-c线拆解后的所有部件一览。

总结:小小的一根数据线竟然拆出这么多的零部件,让人惊讶。另外,从金属触点可以知道这根线支持USB3.1标准,支持大数据快速传输,编织网和铝箔层能在信号传递的时候起到防护和屏蔽的作用。总的来说,各方面十分优秀。
