概述

MAX24011是低功耗和高灵敏度的2.5Gbps连续模式下跨阻放大器（TIA）为GPON光纤的应用进行了优化。

MAX24011实现一个完整的模拟前端，转换电流差分模拟电压信号的光检测器。

MAX24011具有低噪声前端，AGC和典型的差分跨阻23kΩ。 MAX24011还提供一个过滤的偏置电流为内部偏置的PIN应用程序和一个接收信号强度指示（RSSI）输出的光检测器的阴极。 RSSI的被来自从由PDC调节器供给的电流的，或表示的平均电流进入PDA引脚用于与外部偏置的光电检测器，如的APD。

MAX24011是提供裸片，用于安装在一个头创建一个ROSA结合时与合适的光学系统和光检测器二极管。

关键特性

-33dBm的（典型值）的灵敏度APD

至2.5Gbps（NRZ）数据传输速率

190nARMS（典型值）输入参考噪声

自动增益控制超载

31毫安电流消耗（典型值）

从PDA或PDC接收信号强度指示器输出

-40°C至+95°C工作温度范围

图表

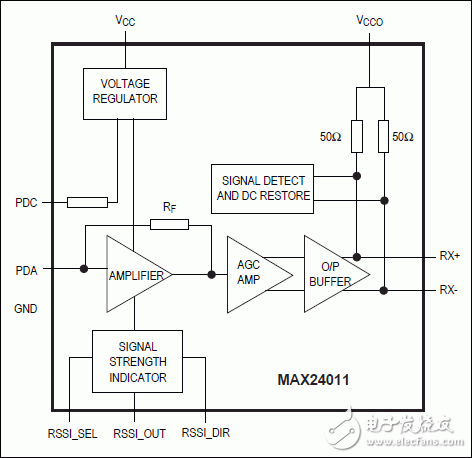

Functional Diagram
