接收定时信号产生电路

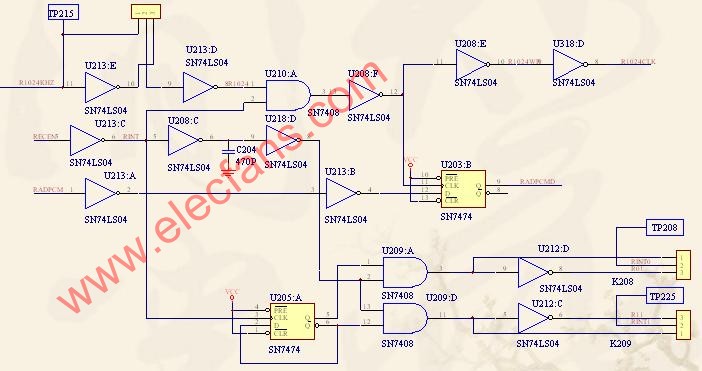

从图中可知,同发送定时信号类同,产生定时信号的方法也相同,故波形略。需要指出的是,U213:A、B(74LS04)、U203:B(74LS74)的作用是对接收到的数字基带信号进行整形输出。
    U213:D、E(74LS04)、U210:A(74LS08)、U208:D、E(74LS08)的作用是用接收使能信号(由软件产生)对接收时钟1024KHz的选通进行输出。
