ISL6752控制的一次ZVS、二次ZVS同步整流的DC/DC变换器电路图
来源:jsp 发布时间:2016-12-27
分享至微信

ISL6752是一个高性能、少引脚数ZVS全桥PWM控制器。像英特赛尔公司的ISL6551,它获得的ZVS工作是通过驱动上边桥MOSFET在一个固定的50%占空比,下边桥MOSFET在跟随沿被谐振开关延迟调制。和更为熟悉的移相控制方法相比,这个方法提供了同等的效率,并且用简单的少引脚封装改进了过流和轻载的性能。
ISL6752的特点是为了实现同步整流控制,PWM互补输出用一个外部控制电压,这个互补输出与相关的PWM输出可以在相位上动态的超前或者滞后。
这个最先进BICMOS设计特点使振荡频率可以调节到2MHz”有可调节的软起动”精确的砘区时间和谐振延迟控制。除此以外,多脉冲抑制确倮了交替输出脉冲在低占空比可能发生的脉冲跳跃问题。

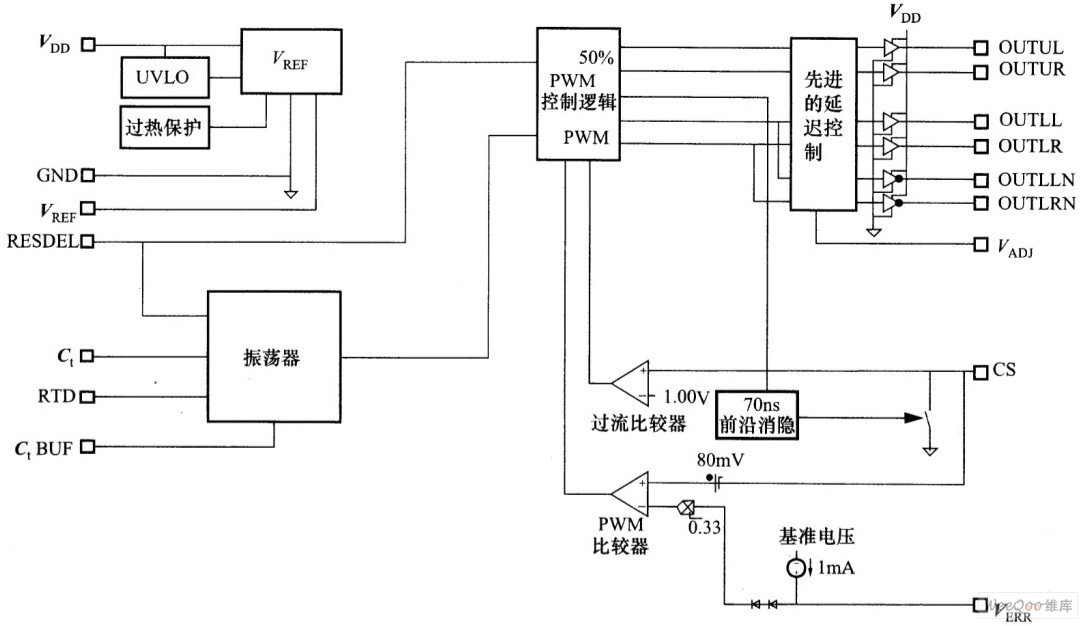

ISL6752控制的一次ZVS、二次ZVS同步整流的DC/DC变换器如下所示:
ISL6752控制的一次ZVS、二次ZVS同步整流的DC/DC变换器
