电动机正反转控制接线图(三)
来源:jsp 发布时间:2016-02-23 分享至微信

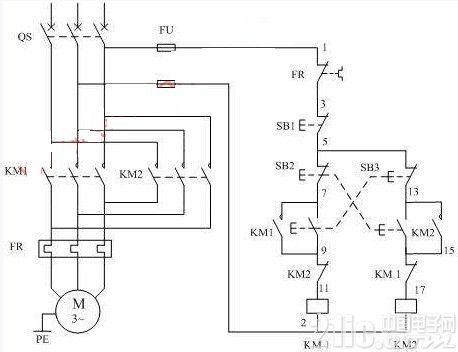

电动机可逆运行控制电路为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电 源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁。如下图所示为采用按钮和接触器双重互锁的电 动机正、反两方向运行的控制电路。
