弱电系统工程中，常用的8种线缆传输距离总结，让你做方案不再犯难！
来源:弱电干货 发布时间:2024-07-12 分享至微信
弱电系统不同于其他系统的一个显著特点，就是弱电线缆常常会受到传输距离的限制，这是由其基本特性决定的，也是大家做方案经常犯难的地方。今天和大家一起来总结一下弱电系统常用的线缆传输距离。
今天我们要说的线缆包括：光纤、网线、同轴电缆、HDMI高清线、DVI接口线、VGA视频线、RS232和RS485线、USB线。

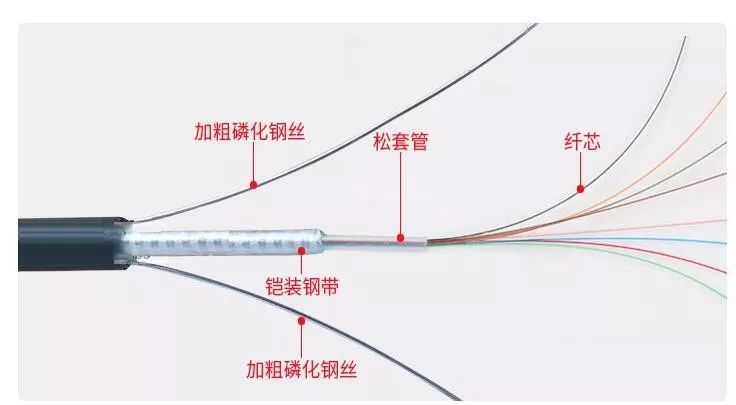

1、光纤线
现在实际弱电工程中，很多传输线缆都采用了光纤，在网线传输距离受限的地方基本会采用光纤代替，那么知道光纤传输较远，但是具体能传输多远呢，我们也需要了解。
总的来说，光纤根据自身传输特点分为单模和多模光纤，传输距离从小到大排序是：网线＜多模光纤＜单模光纤。
百兆网络中，多模可以支持2000米的长距离传输；千兆网中，多模可以支持550米的距离传输。
随着网络带宽的加大，多模逐渐使用得少了。
单模光纤不管是百兆网还是千兆网中，都可以支持5000米距离以上的传输。

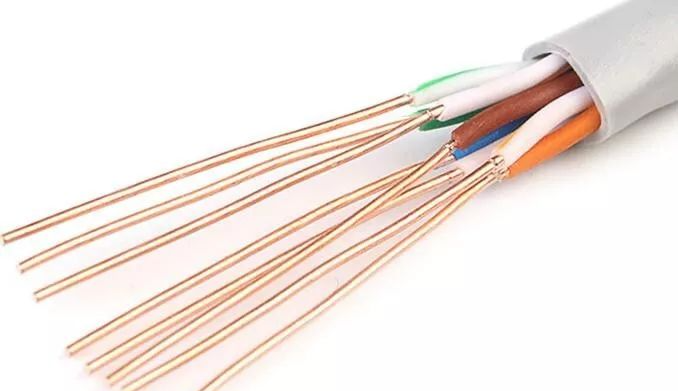

2、网线
网线也称对绞线、双绞线，是由相互扭绞的对称线组成的电缆产品，我们只说最常用的五类线和六类线。
五类线多用于百兆网络中，六类线多用于千兆网络中。都可以用作垂直干线，水平布线，设备连线及跳线。使用长度应小于100米，如果网线质量不达标传输距离可能80-90米。
如果网线要加大传输，在两段网线间可以接交换机或者集线器，理论上最多安装4个交换机，也就是传输理想距离最多可达500米。在实际中，最多用过3层交换机，效果可以。

3、同轴电缆
同轴电缆俗称视频线，现在用过的人可能并不多了，之前模拟监控传输和有线电视传输都是采用的同轴电缆。常用的型号有：SYV75-3；SYV75-5及SYV75-9。
SYV表示同轴射频电缆，75表示抗阻性，3、5和9表示线缆绝缘外径。
传输距离上，75-3传输距离300米以内，75-5传输距离800米以内，75-9传输距离1500米以内。如果遇到干扰环境可能会更短。

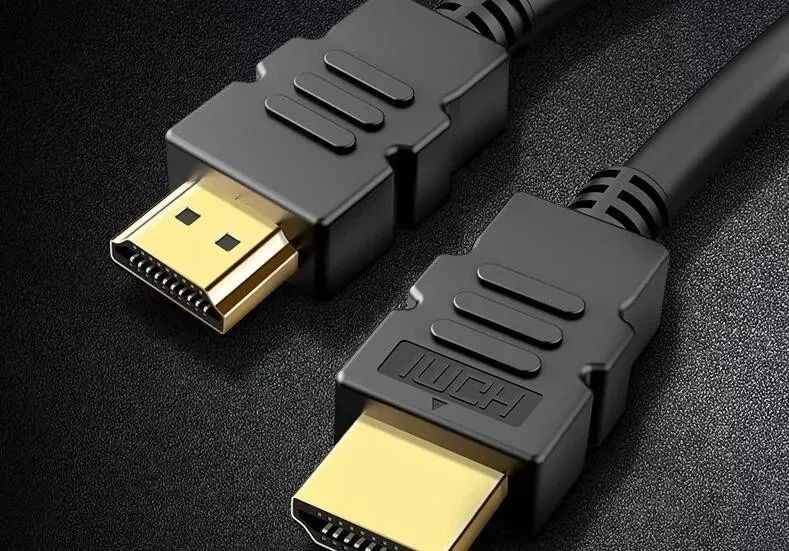

4、HDMI高清线
高清显示器上使用的HDMI接口线缆，用来传输高清音视频信号。
HDMI线缆一般传输距离为30米以内。所以市场上HDMI成品线也几乎没有30米以上的。如果长距离传输HDMI信号的话，可以采用网线和光纤作为中介传输介质，分别用到网线延长器和光纤延长器，距离就是网线和光纤的传输距离。

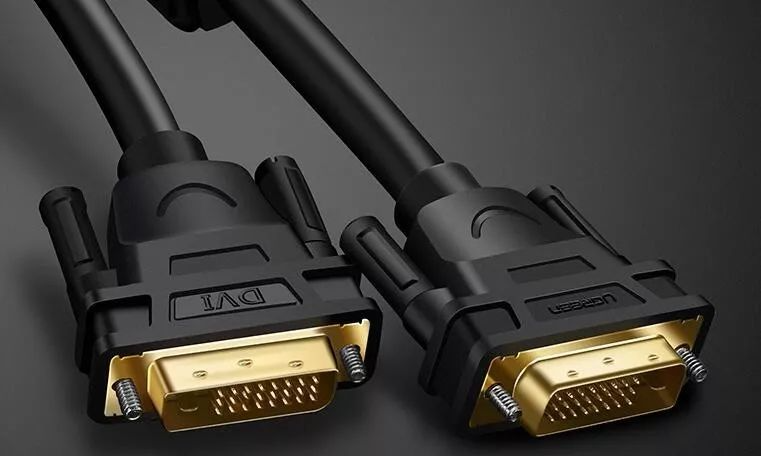

5、DVI数字接口线
DVI数字接口线，是一种国际开放接口标准，在电脑，DVD，高清电视和高清投影仪等设备上应用广泛。
通常DVI线缆传输距离5米左右，再长就会衰减，其中DVI-D只可接收数字信号；DVI-I可接收数字信号和模拟信号，传输距离也就7-15米，所以传输距离短的问题也极大限制了DVI设备的普及应用。

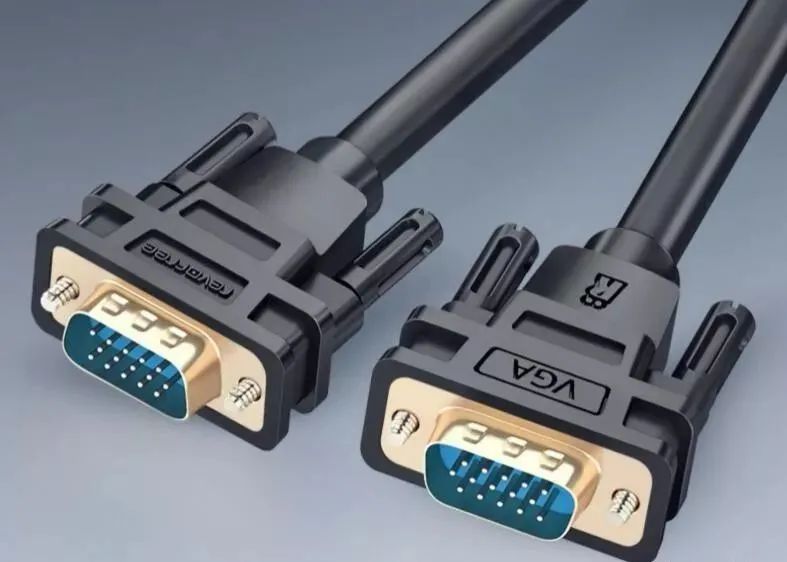

6、VGA线缆
VGA是传输的模拟数据信号，最常见的就是电脑显卡和电脑显示器的连接了，另外也可以和电视机连接。
VGA线缆负责把视频信号传输给显示器，传输距离最长可达40米。

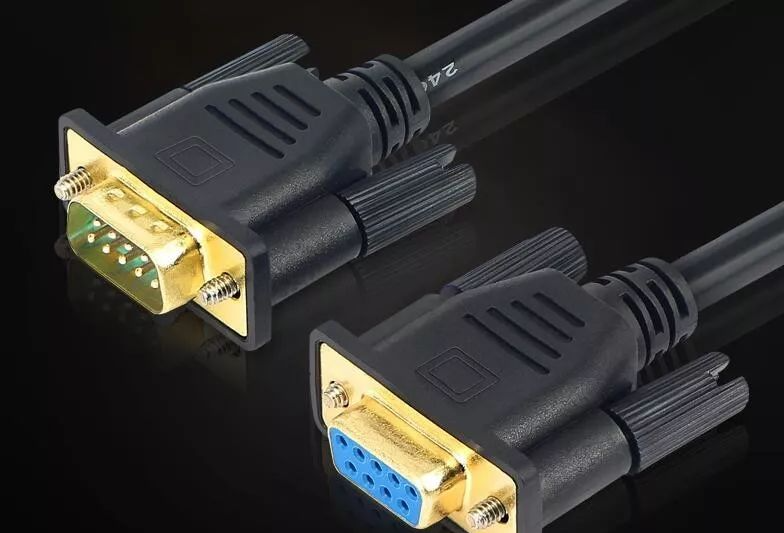

7、RS232和RS485线
RS232是目前最常用串行通信接口之一，它是点对点传输，最大传输速率为20KB每秒，传输距离15米左右。
RS485传输距离最大可达1200米，RS485是在RS232接口只能实现点对点，不能实现联网的背景下产生的，在RS485通信网络中一般采用的是主从通信方式，一个主机带多个从机，同一个总线上最多可以有32个节点。

8、USB线
USB接口相信大家都很熟悉，其实USB它是一个外部总线标准，是通用串行总线，连接设备通讯，支持热插拔。
USB线传输距离为5米。如果需要延长也可通过USB延长器实现。
以上就是今天第一监控和大家分享的常用的8种线路传输距离的总结，让你做方案的时候不再犯难！如果对你有用，别忘记收藏与分享！
