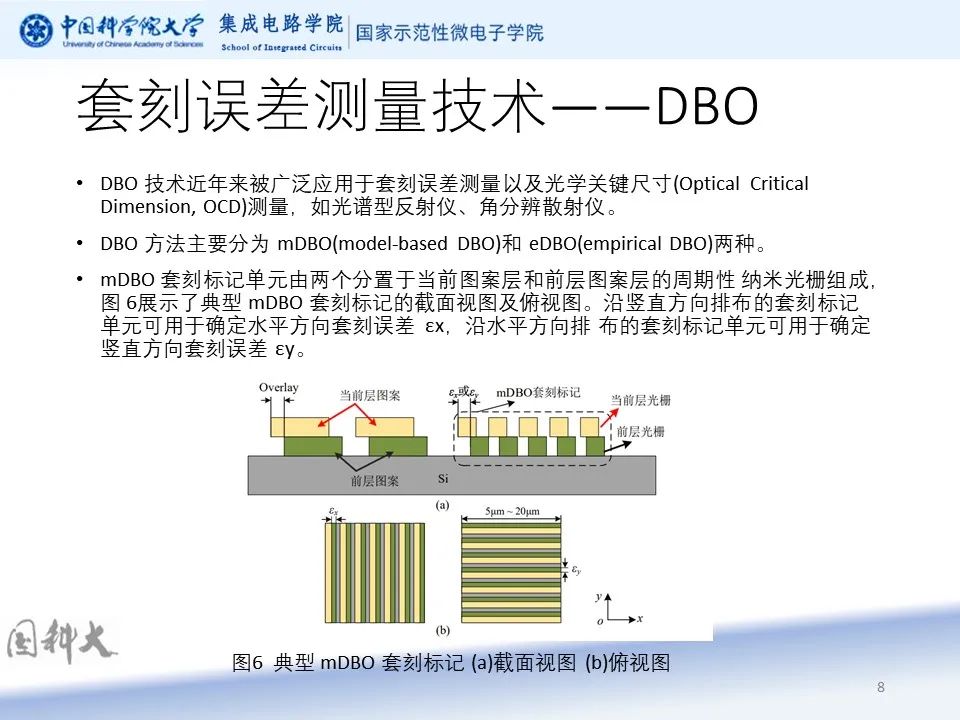

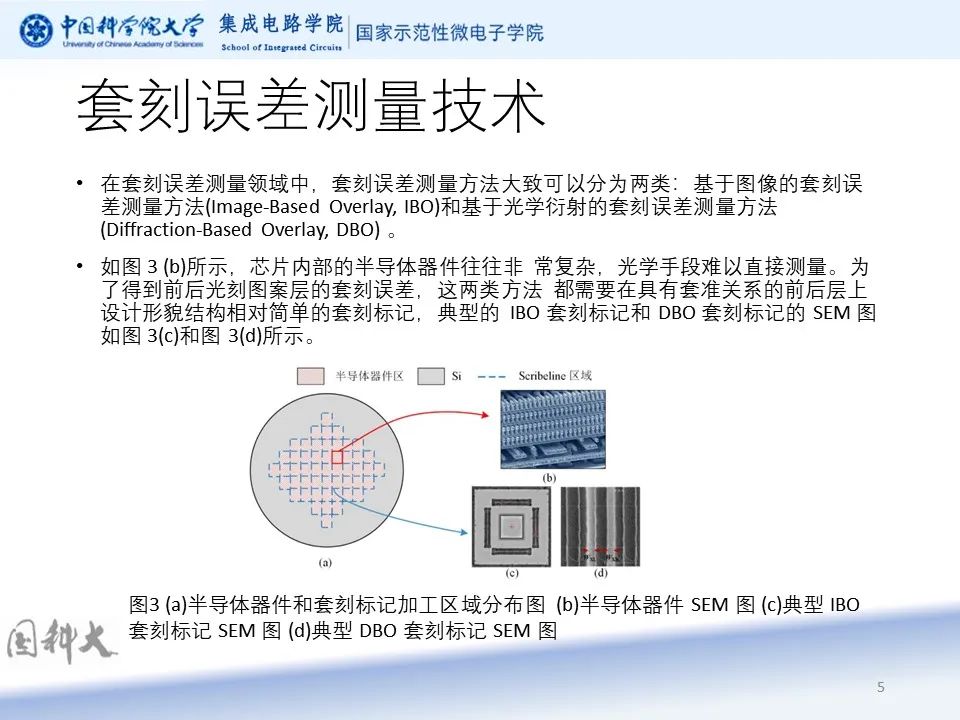

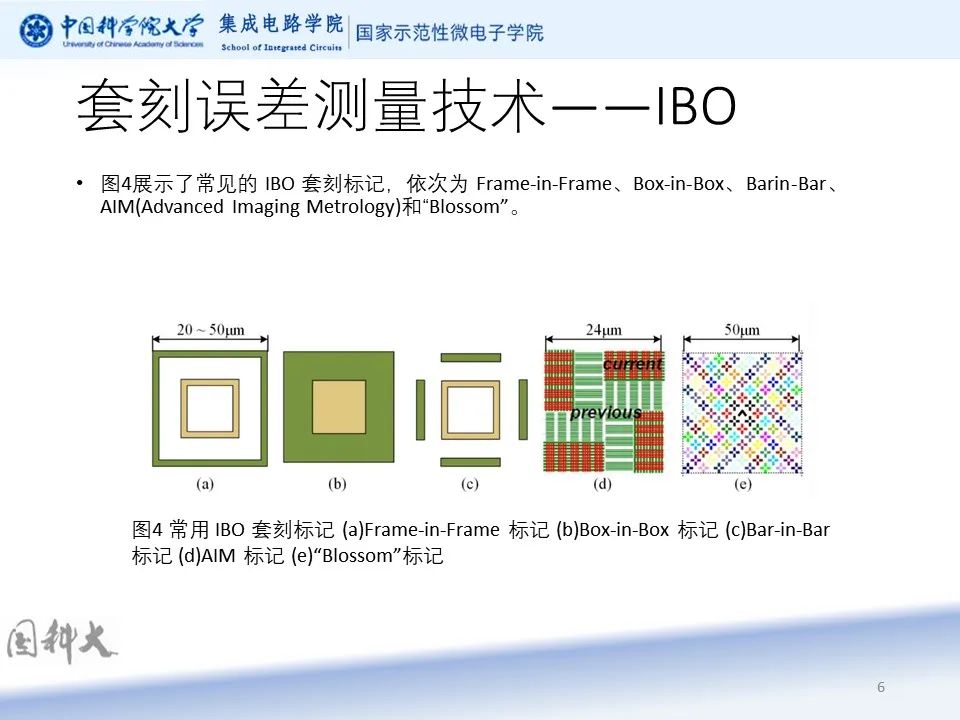

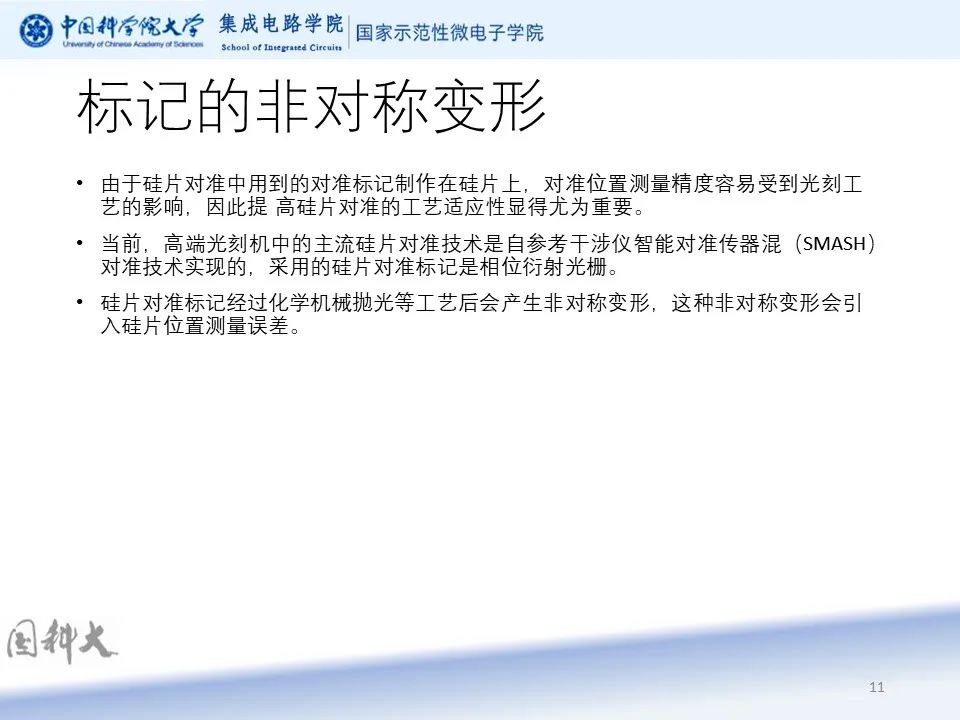

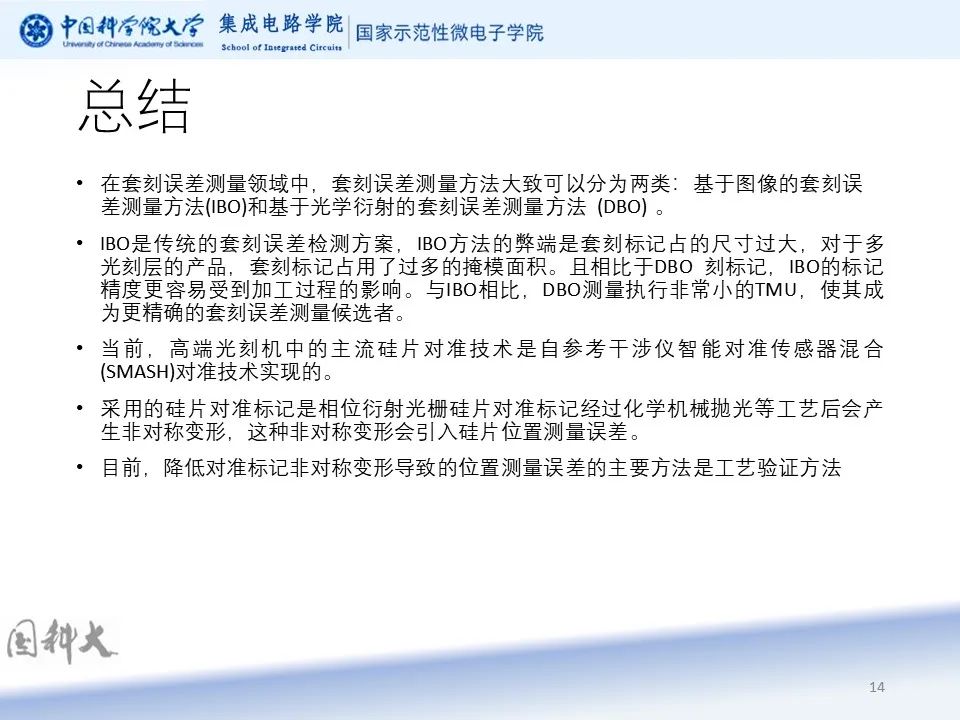

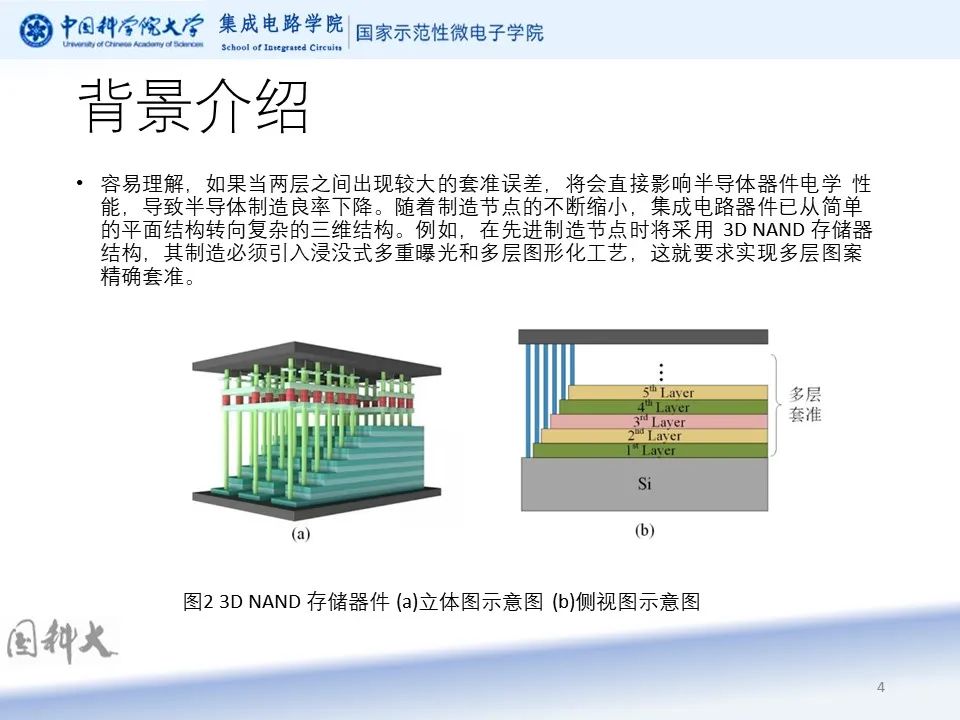

【光电集成】Study|光刻工艺中的测量标记
来源:今日光电 发布时间:2023-07-14
分享至微信
















来源:光刻人的世界

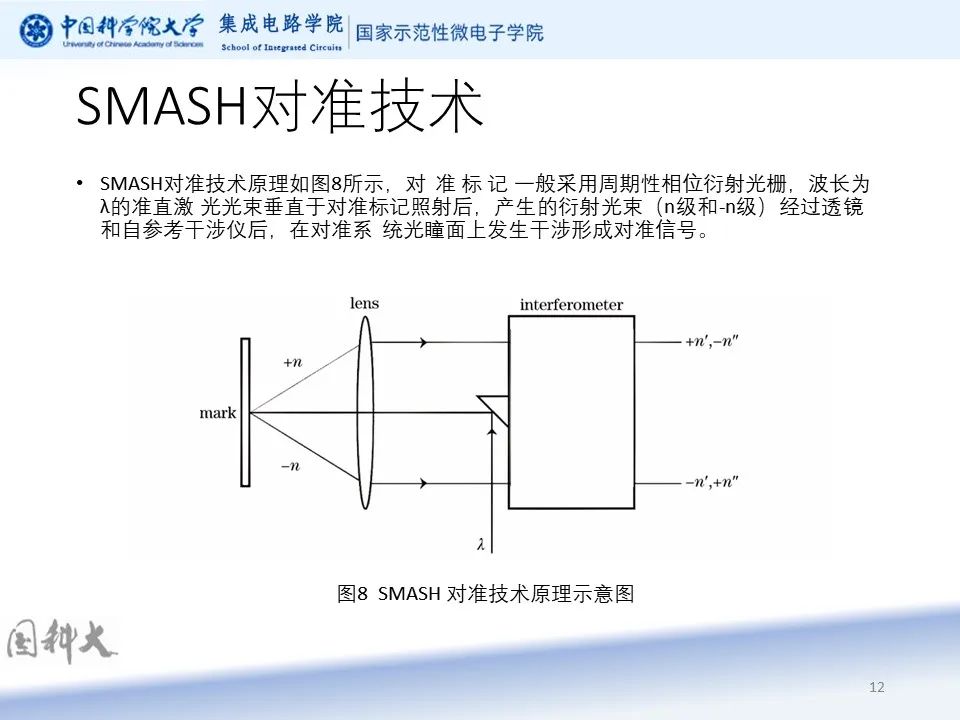

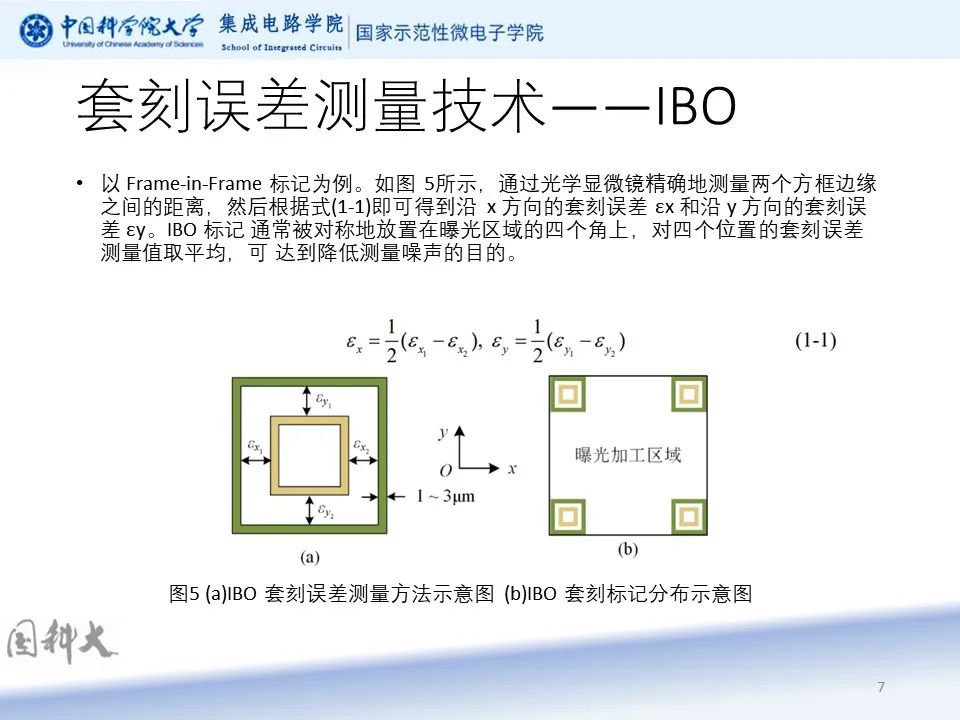

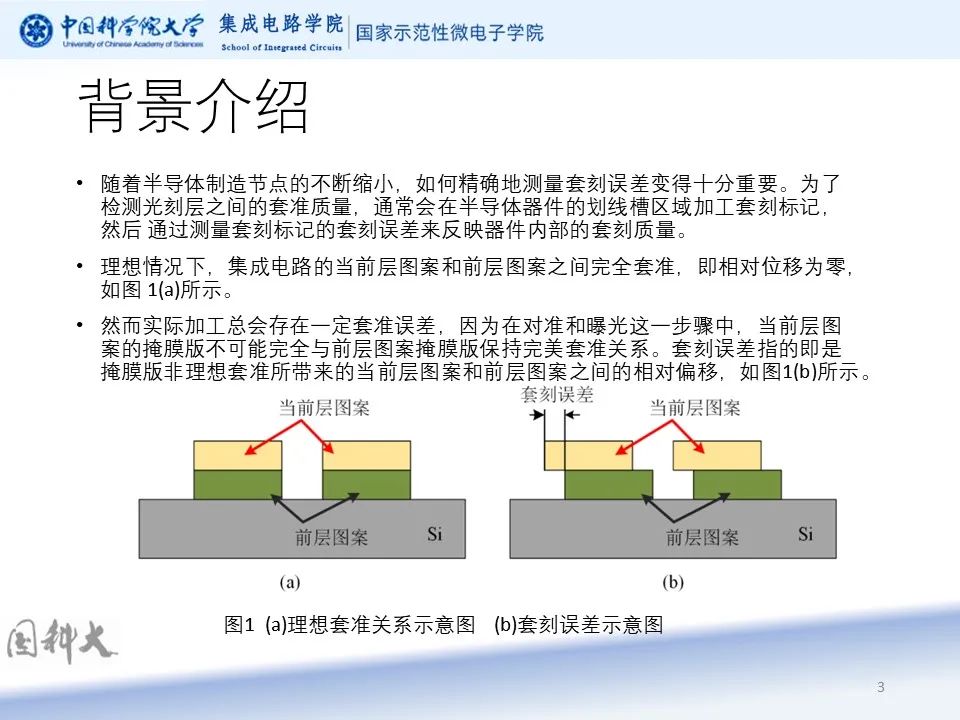

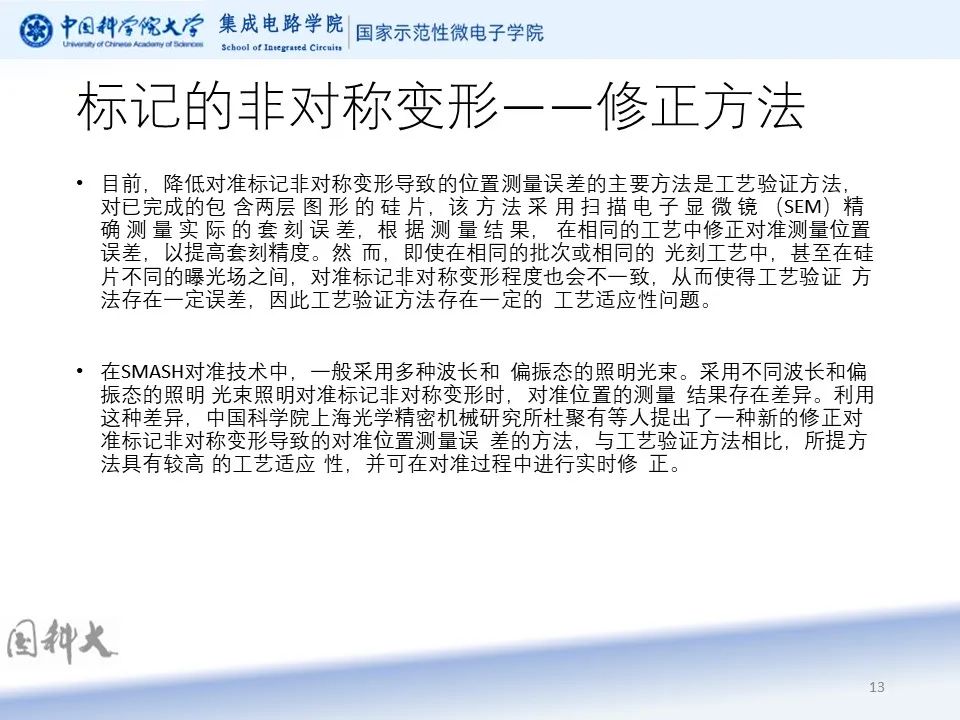

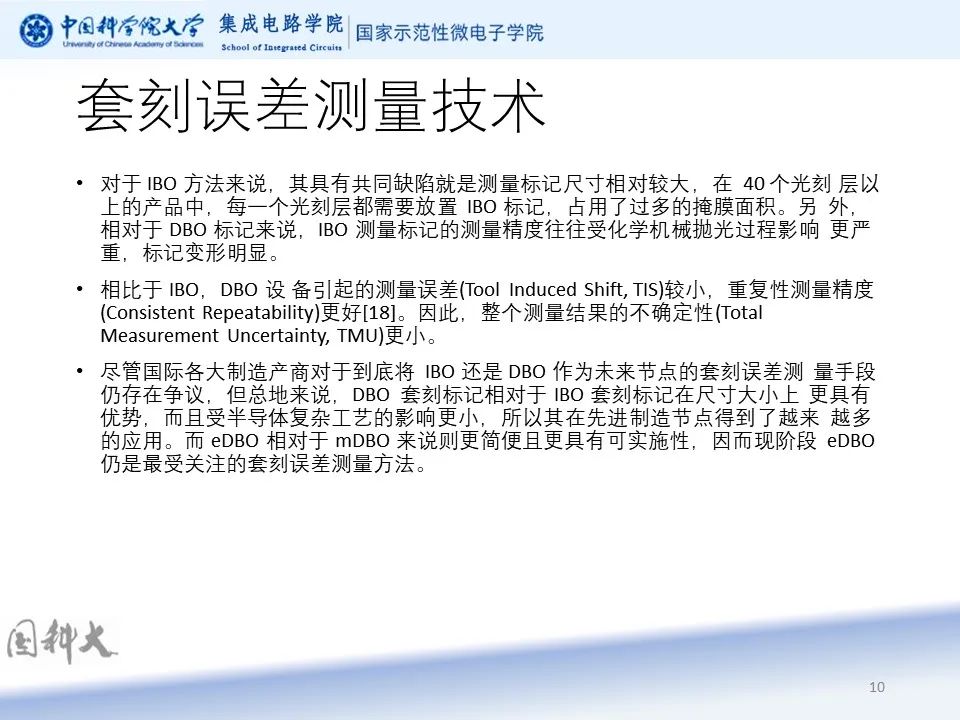

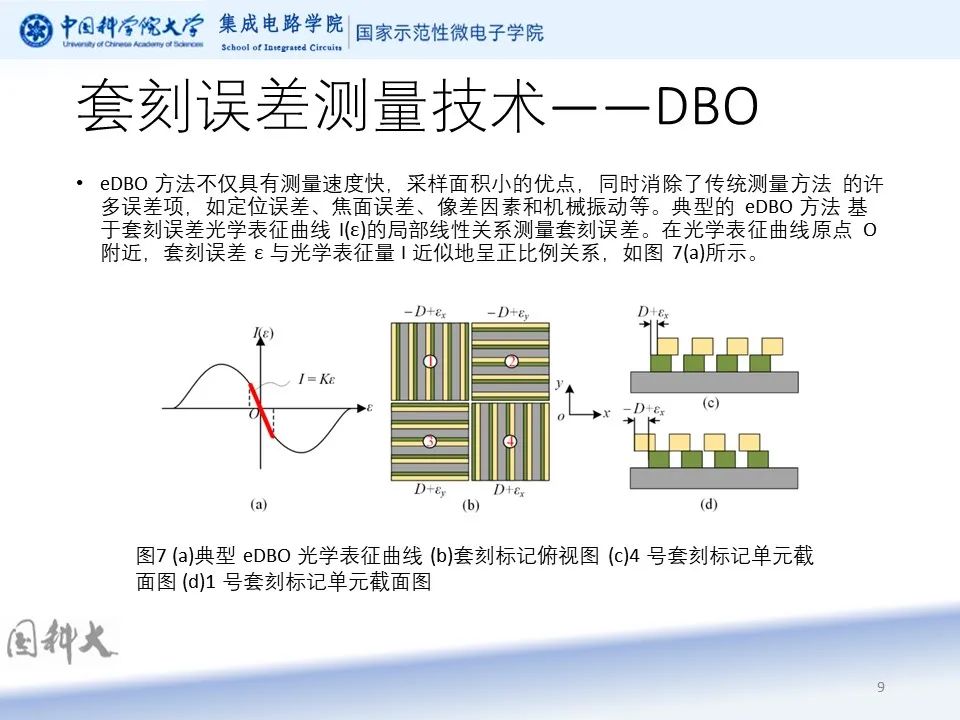

申明:感谢原创作者的辛勤付出。本号转载的文章均会在文中注明,若遇到版权问题请联系我们处理。
----与智者为伍为创新赋能----

联系邮箱:uestcwxd@126.com
QQ:493826566
[ 新闻来源:今日光电,更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj]
