问:标准化非军用圆形连接器

当谈到圆形连接器时,似乎存在无穷可能性。在这篇文章中,我们将探讨四种最常见的产品,它们是按照行业标准制造的,因此制造商之间可以相互匹配使用。



M12

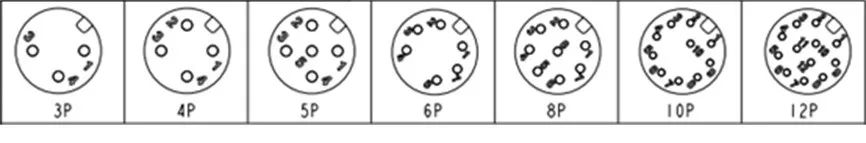

M12 系列连接器于1985年推出,作为 RK30 传感器连接器的小型防水替代品。后来,IEC 在标准 61076-2-101 中对其进行了标准化。我能找到的该标准的最新版本是2012年发布的。M12 这个名称指的是配合保持螺纹 (retention thread),直径12mm,螺距1.0mm。下图显示了 3、4、5、6、8、10 和 12位 M12连接器的触点配置,编号从公插针侧开始。

我们库存的 M12 连接器可从这链接查看。


M8

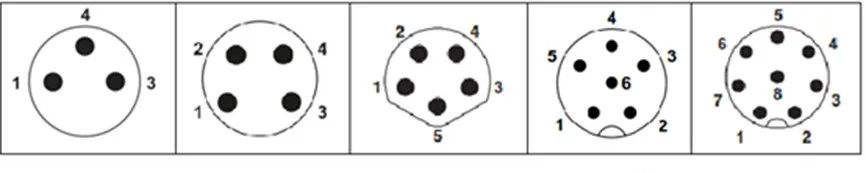

M8 系列连接器与 M12 类似,因为它们最初是在20世纪80年代作为 M12 的较小版本推出的,后来由 IEC 在标准 61076-2-104 中进行了标准化,最新版本于2014年发布。此外,与 M12 一样,M8这个名称是指配合保持螺纹的直径,直径为8mm,螺距为1.0mm。下图显示了3、4、5、6和8位M8连接器的触点配置,编号从公插针侧开始。
我们库存的 M8 连接器可从这链接查看。


DIN

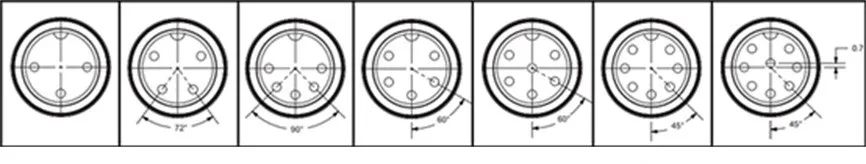

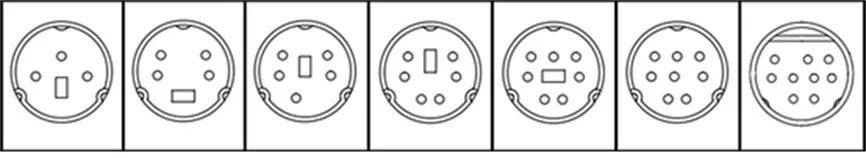

DIN连接器在20世纪70年代首次亮相,主要用于音频设备。它们由德国标准协会(DIN)标准化,标准编号为41524,2011年被标准60130-9取代。全尺寸DIN连接器具有13.1mm外径的金属护罩。这些最初是垂直的推拉式配合,但后来演变成使用M16螺纹。下图显示了3(180°)、4(210°)、5(180°,5(240°)、6(240°,7(270°,8(270°)布局。

我们库存的 DIN 连接器可从这 链接 查看。


迷你型DIN

Mini DIN 器与 DIN 连接器相似,属于同一的标准,但更小,外壳外径为9mm,并且在典型用途上有所不同。Mini-DIN 连接器的更值得注意的例子是

  • 6针(也称为PS/2 连接器), PS/2 接口大多用于键盘和鼠标,但已经慢慢的被 USB 所取代

  • 4针(通常用作S-Video 连接器)

我们库存的迷你 DIN 连接器可从这链接查看。
